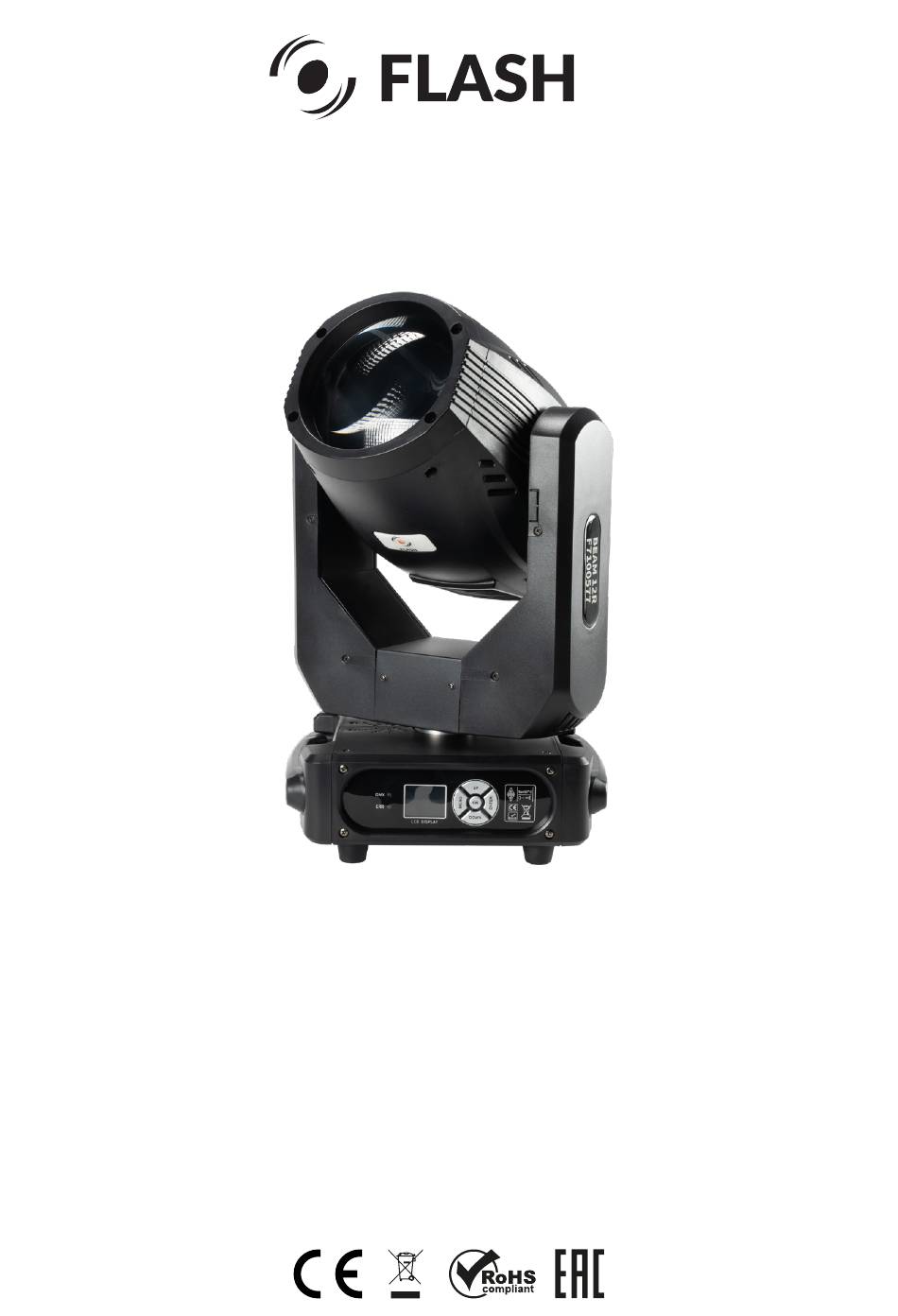

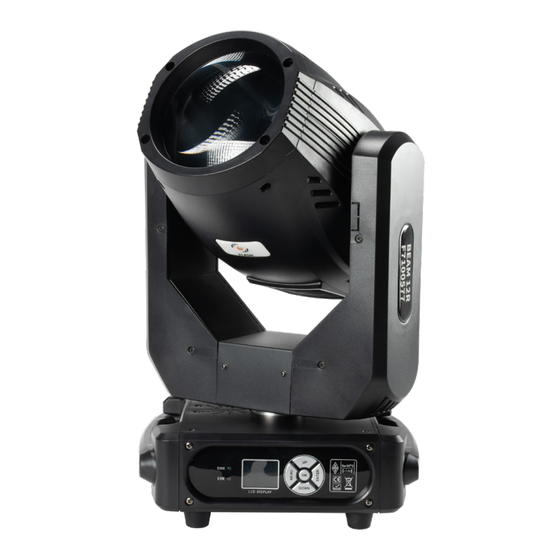

- Page 1 MOVING HEAD 12R User Manual Instrukcja Obsługi Art No F7100577...
-
Page 2: Table Of Contents
CONNECTION DMX CHART WARNING! The Moving Head 12R has a powerful pan and tilt motor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface. Do not apply power to the 12R unless the baase is securely fastened to a surface or to rigging hardware. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING 12R. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: Shut with many kinds of strobe. 12R bulb Frost filter: 2x frost filter Power consumption: 310 W Operating modes: DMX512, Power supply voltage: Manual, Auto, 100-240V, 50/60Hz AC Sound-controlled,... - Page 5 CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated SIGNAL (+) SIGNAL (-) with a terminator. Solder a 120Ω MALE FEMALE resistor between signal (-) and si- gnal (+) into a XLR plug and plug 3-PIN XLR it in the DMX output of the last fixture.
- Page 6 The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
-
Page 7: Dmx Chart
D M X C H A R T MODE FUNCTION 16 CH VALUE 0-255 0-255 TILT 0-255 PAN fine 0-255 TILT fine 0-255 PAN/TILT speed (fast to slow) 0-127 No effect 128-255 Frost 100% Shutter Close 6-20 Shutter Open 21-70 Normal synchronous strobe (slow to fast) 71-100 Not synchronous strobe (slow to fast) - Page 8 MODE FUNCTION 16 CH VALUE 131-135 Color 13 136-140 Color 13 > Color 14 141-145 Color 14 146-150 Color 14 > Open 151-190 CW flow (slow to fast) 191-205 Color wheel stop 206-255 CCW flow (slow to fast) Open (white) 6-10 Gobo 1 11-15...
- Page 9 MODE FUNCTION 16 CH VALUE 201-205 Prism stop rotate 206-255 Prism CCW (slow to fast) 0-127 Rainbow Effect 128-255 Color effect 100% (only valid when no frost) 0-255 Focus (from far to near) 0-99 Not valid 100-105 Lamp off (at least 3s.) 106-199 Not valid 200-205...
- Page 10 Menu Tree LEVEL 1 LEVEL 2 LEVEL 3 DMX ADDRESS 001-512 DO NOTHING AND EXIT/OPEN LAMP LAMP CONTROL LAMP/CLOSE LAMP POWER ON LAMP ON ON/OFF AFTER RESET LAMP ON ON/OFF LAMP BY DMX CONTROL ON/OFF SETTING CHANNEL MODE 16CH PAN TILT FEEDBACK ON/OFF PAN INVERT ON/OFF...
- Page 11 Comment: 1. When enter to the “*” position displayed on the menu, the fixture will automatically set as master and send data to external. Other fixtures can receive this data and will synchronously running without manually set as slave. When power cycle it will jump to the “*”...
- Page 14 Strony: 14-24 Pages: 2-13 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIE TABELA DMX OSTRZEŻENIE! Ruchoma głowica 12R jest wyposażona w mocny silnik obrotu i pochyle- nia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni.
-
Page 15: Wprowadzenie
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP 12R. ZE WZGLĘDÓW BEZPIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą instrukcję obsługi blemów z działaniem urządzenia należy zachować... -
Page 16: Informacje O Produkcie
I N F O R M A C J A O P R O D U K C I E Źródło światła: Filtr Frost: 2x filtr Frost Lampa 12R Tryby pracy: DMX512, Pobór mocy: 310 W Ręczny, Automatyczny, Napięcie zasilania: Sterowanie dźwiękiem, 100-240 V, 50/60 Hz AC Master/Slave... - Page 17 SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+) SIGNAL (-) dzeniu sygnał DMX musi być za- MALE FEMALE kończony terminatorem. Wlutuj rezystor 120Ω między sygnał (-) 3-PIN XLR a sygnał (+) do wtyczki XLR i pod- łącz go do wyjścia DMX ostatnie- SHIELD SIGNAL (-) go urządzenia.
- Page 18 Używając lampy, szybkość zmiany napięcia zasilania powinna mieścić się w zakresie ±10%, jeśli napięcie jest zbyt wysokie, skróci to żywot- ność lampy; jeśli nie jest wystarczające, lampa będzie ciemna. Po wy- łączeniu światła należy je ponownie uruchomić na 20 minut, aż do pełnego schłodzenia.
-
Page 19: Tabela Dmx
TA B E L A D M X TRYB WARTOŚĆ FUNKCJE 16 CH 0-255 0-255 TILT 0-255 PAN fine 0-255 TILT fine 0-255 PAN/TILT prędkość (od szybkiej do wolnej) 0-127 Brak efektu 128-255 Frost 100% Zamknięcie przesłony 6-20 Otwarcie przesłony 21-70 Stroboskop synchroniczny (od szybkiej do wolnej) 71-100... - Page 20 TRYB WARTOŚĆ FUNKCJE 16 CH 131-135 Kolor 13 136-140 Kolor 13 > Kolor 14 141-145 Kolor 14 146-150 Kolor 14 > Otwarty 151-190 Obrót zgodnie ze wskazówkami zegara (od szybkiej do wolnej) 191-205 Zatrzymanie Tarczy Kolorów 206-255 Obrót przeciwny do wskazówek zegara (od szybkiej do wolnej) Otwarty (biały) 6-10 Gobo 1...
- Page 21 TRYB WARTOŚĆ FUNKCJE 16 CH 201-205 Zatrzymanie obrotu Pryzmatu 206-255 Obrót Pryzmatu przeciwny do wskazówek zegara (od szybkiej do wolnej) 0-127 Efekt Tęczy 128-255 Efekt Koloru 100% (działa tylko, gdy nie ma filtra Frost) 0-255 Focus (z daleka do bliskości) 0-99 Nie dotyczy 100-105...
- Page 22 Drzewko Menu GŁÓWNE POZIOM 1 POZIOM 2 P. 3 ADRES DMX 001-512 NIE RÓB NIC I WYJDŹ/WŁĄCZ LAMPA STEROWANIE LAMPĄ LAMPA/WYŁĄCZ LAMPĘ WŁĄCZENIE LAMPY WŁ/WYŁ PO ZRESETOWANIU LAMPA WŁĄCZONA WŁ/WYŁ LAMPA STEROWANA ZA POMOCĄ DMX WŁ/WYŁ USTAWIENIE TRYB KANAŁU 16CH PAN TILT INFORMACJA ZWROTNA WŁ/WYŁ...
- Page 23 Komentarz: 1. Po przejściu do pozycji „*” wyświetlanej w menu, urządzenie automatycznie ustawi się jako master i wyśle dane do urządzenia zewnętrznego. Inne urządzenia mogą od- bierać te dane i będą działać synchronicznie bez konieczności ręcznego ustawiania ich jako urządzeń podrzędnych. Po wyłączeniu zasilania urządzenie przeskoczy do pozycji „*”...
- Page 24 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
