LOVATO ELECTRIC DCRL3 Installation Manual

ATTENZIONE!
Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
Questi apparecchi devono essere installati da personale qualificato, nel
rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a
persone o cose.
Prima di qualsiasi intervento sullo strumento, togliere tensione dagli ingressi di misura e di
alimentazione e cortocircuitare i trasformatori di corrente.
Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di utilizzo
improprio del dispositivo.
I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o
di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere alcun valore
contrattuale.
Un interruttore o disgiuntore va compreso nell'impianto elettrico dell'edificio. Esso deve
trovarsi in stretta vicinanza dell'apparecchio ed essere facilmente raggiungibile da parte
dell'operatore. Deve essere marchiato come il dispositivo di interruzione dell'apparecchio: IEC/
EN 61010-1 § 6.11.2.1.
Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o
solventi.
Introduzione
Il regolatore automatico del fattore di potenza DCRL è stato progettato incorporando
lo stato dell'arte delle funzioni richieste per le applicazioni di rifasamento. Realizzato
con un contenitore dedicato, di dimensioni estremamente compatte, il DCRL unisce
il moderno design del frontale alla praticità di montaggio e alla possibilità di
espansione sul retro, dove è possibile alloggiare un modulo della serie EXP.... Il
display LCD consente una interfaccia utente chiara ed intuitiva.
Descrizione
x Controllore automatico del fattore di potenza.
x Montaggio a pannello, contenitore standard 96x96mm.
x Display LCD retroilluminato.
x Versioni:
o
DCRL3 con 3 gradini, espandibile a 5 max.
o
DCRL5 con 5 gradini, espandibile a 7 max.
x 4 tasti di navigazione per funzioni ed impostazioni.
x Messaggi di allarme con testi in 6 lingue.
x Bus di espansione con 1 slot per moduli di espansione serie EXP:
o
Interfacce di comunicazione RS232, RS485, USB.
o
Uscite a relè aggiuntive
x Elevata accuratezza delle misure in vero valore efficace (TRMS).
x Vasta gamma di misure disponibili, inclusive di THD di tensione e di corrente
con analisi delle singole armoniche fino al 15.mo ordine.
x Ingresso di misura tensione separato dalla alimentazione, utilizzabile con TV in
applicazioni di media tensione.
x Alimentazione ausiliaria ad ampio range di tensione (100-440 VAC).
x Interfaccia di programmazione ottica frontale, isolata galvanicamente, alta
velocità, impermeabile, compatibile con dongle USB e WiFi.
x Protezione impostazioni via password a 2 livelli.
x Copia di salvataggio delle impostazioni originali.
x Sensore di temperatura incorporato.
x Montaggio senza necessità di utensili.
Doc: MHIT200B1012.docx
DCRL3 – DCRL5
Regolatore automatico
del fattore di potenza
MANUALE DI INSTALLAZIONE
DCRL3 – DCRL5
Automatic Power Factor
Controller
Installation MANUAL
WARNING!
x Carefully read the manual before the installation or use.
x This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
Before any maintenance operation on the device, remove all the voltages from measuring
and supply inputs and short-circuit the CT input terminals.
Products illustrated herein are subject to alteration and changes without prior notice.
Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising there from are
accepted.
A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.11.2.1.
Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or
solvents
.

Introduction

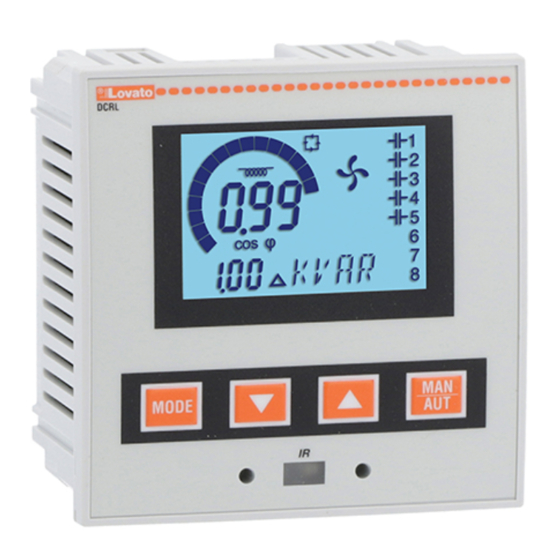

The DCRL automatic power factor control unit has been designed to offer state-of-
the-art functions for power factor compensation applications. Built with dedicated
components and extremely compact, the DCRL combines the modern design of
the front panel with practical installation and the possibility of expansion from the
rear, where one EXP series module can be slotted. The LCD screen provides a
clear and intuitive user interface.

Description

x Automatic power factor controller.
x Flush-mount, standard 96x96mm housing.
x Backlit LCD screen.
x Versions:
o
DCRL3 with 3 relays, expandable to 5 max.
o
DCRL5 with 5 relays, expandable to 7 max.
x 4 navigation keys for function and settings.
x Alarm messages in 6 languages.
x Expansion bus with 1 slot for EXP series expansion modules:
o RS232, RS485, USB communications interface.
o Additional relay outputs.
x High accuracy TRMS measurements.
x Wide selection of electrical measures, including voltage and current THD with
harmonic analysis up to 15 th
x Voltage input separated from power supply, suitable for VT connection in
medium voltage applications.
x Wide-range power supply (100-440VAC).
x Front optical programming interface: galvanically isolated, high speed,
waterproof, USB and WiFi dongle compatible.
x 2-level password protection for settings.
x Backup copy of original commissioning settings.
x Built-in temperature sensor.
x Tool-less panel mount.
20/01/2014
order.
p. 1 / 8
