INSTRUCTIONS D'ASSEMBLAGE

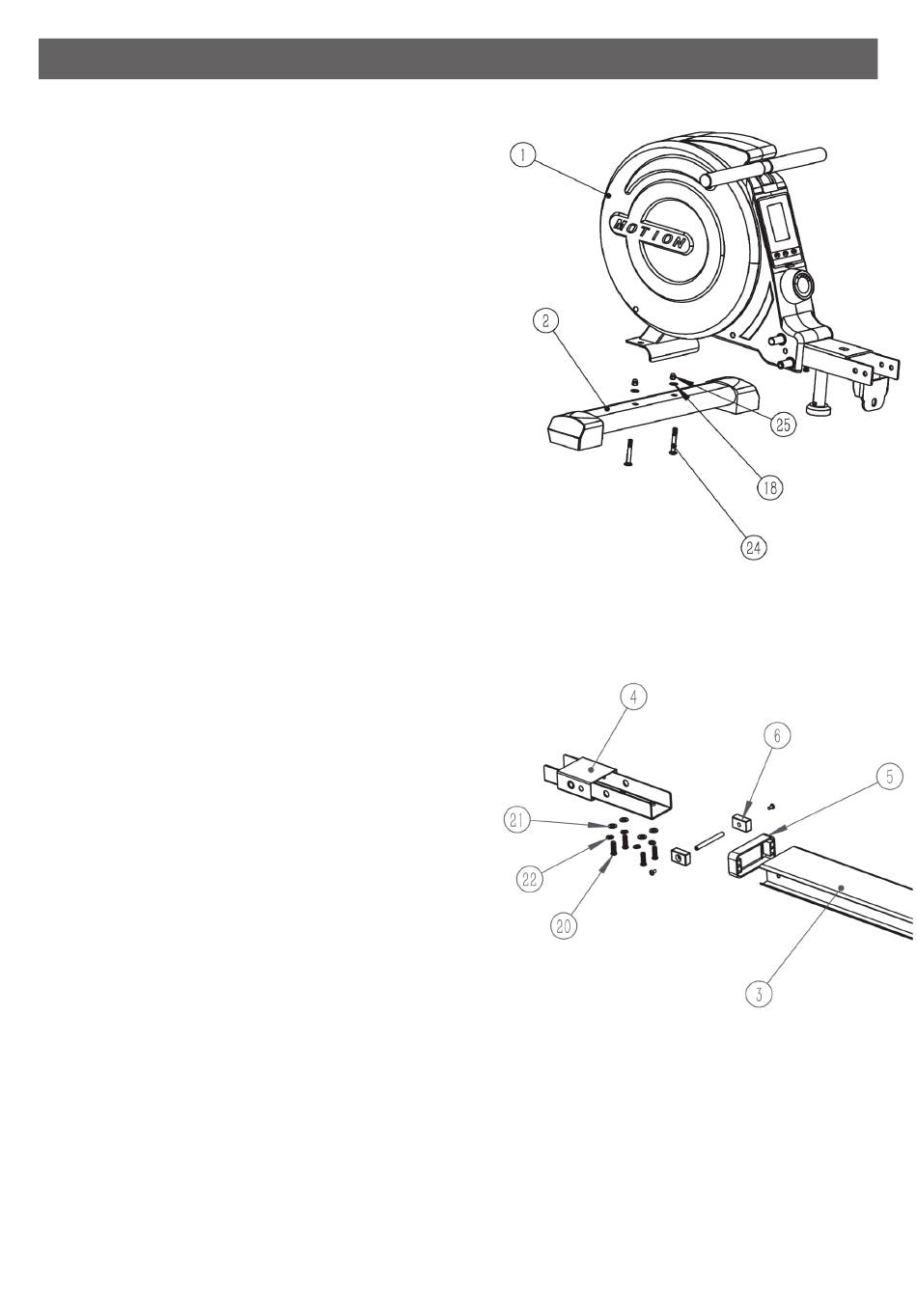

Étape 1 : Assembler le support de pied
avant
Fixez la barre de stabilisation du pied avant
(n° 2) au cadre (n° 1). Attention : les roues
de la barre avant doivent être tournées vers
l'extérieur.
Vissez et serrez deux boulons de carros-
serie M8 *55mm (No.24), deux rondelles
plates M10 (No. 18), deux écrous borgnes
M8 (No.25) à l'aide de la grande clé Allen
(No.32).
Étape 2: Assembler l'avant du rail
Veuillez prendre en compte le rail (n° 3), le
raccord du cadre (n° 4), le couvercle du rail
avant (n° 5), un jeu de boulons de
verrouillage (n° 6), quatre boulons Allen
M8*16 mm (n° 20), quatre rondelles plates
(n° 21), quatre rondelles fendues M8 (n° 22)
et les deux clés Allen (n° 32).
Couvrez le couvercle du rail avant jusqu'à
l'avant du rail. Insérez le raccord du cadre
dans le rail.
Démontez un côté du jeu de boulons de
verrouillage et insérez-le dans le trou
horizontal du rail, puis revissez le tampon
en caoutchouc et le boulon de verrouillage.
Faites pivoter les coussinets en caoutchouc
vers le haut pour les fixer.
Vissez quatre boulons Allen M8*16mm,
quatre rondelles plates et quatre rondelles
fendues sous
le rail (comme illustré dans le schéma
ci-contre).
