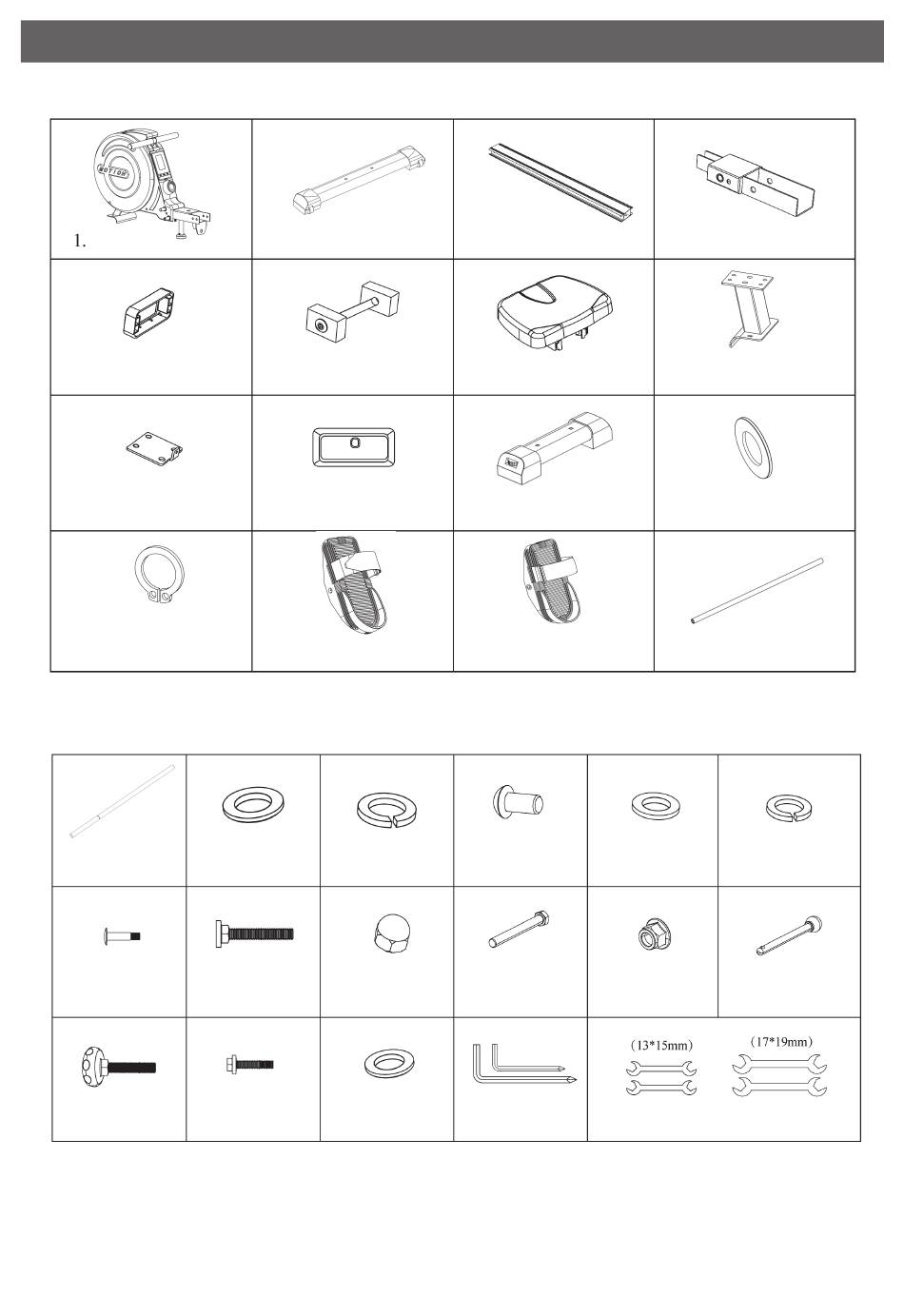

LISTE DES PIECES
COMPOSANTS DU RAMEUR
1.Frame
5. Protection avant du rail
9.Plaque de liaison
13.M12 circlip
13.Bague de sécurité M12
CONTENU DE L'EMBALLAGE
17. Boulon Allen
17.Levier d'arrêt
M10*55mm x 4
23.Boulon
M5*16mm
29.Molette
2. Support de pied avant
6.Jeu de verrous x 2
10.Protection arrière du rail 11 .Support de pied arrière
14.Pédale gauche
19.Rondelle
fendue M10
24.Boulon de
25.Écrou borgne
carrosserie
M8*4
M8*55mm * 4
30. Boulon 31. Grande
hexagonal rondelle
M8*20mm*2 plate M8*2
3. Rail
7. Siège
15.Pédale droite
20.Boulon Allen
M8*16mm * 9
26.Boulon
27. Contre-écrou
hexagonal
M10*100mm2
32.Clé Allen*2
-4-
4. Pièce de connexion au
cadre
8. Support arrière
12. M12 flat washerx 2
12. Rondelle plate M12* 2
16.Tube des pédales
21.Rondelle 22.Rondelle fendue
plate M8 * 8 M8 * 8
28. Goupille d'arrêt
M10
33. Clé à fourche*4
