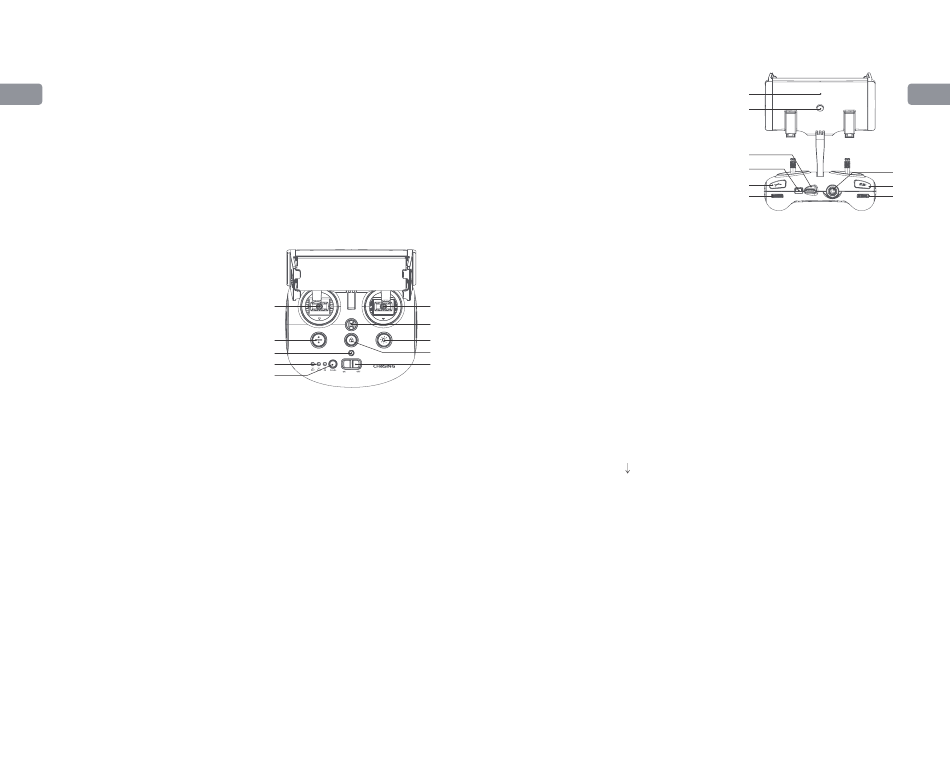

Pilot Chasing M2 PRO ma zintegrowaną funkcję komunikacji i sterowania. Łączy się
bezpośrednio z dronem za pomocą dołączonego kabla sterującego i łączy się
bezprzewodowo z telefonem/tabletem przez Wi-Fi. Telefon/tablet można również
bezpośrednio podłączyć do pilota za pomocą kabla Typ-C. Dzięki temu dron może
wyświetlać obraz na żywo na telefonie/tablecie, umożliwiając użytkownikom sterowanie
dronem w czasie rzeczywistym. Wyjście HDMI pilota może także służyć do wyświetlania
obrazu na żywo na większym ekranie.
1. Przycisk zasilania: włącza/wyłącza pilota
2. Wskaźnik mocy:
Zielony (duża moc)
Niebieski (średnia moc)
Czerwony (niska moc)
3. Przycisk Wi-Fi: Nacisnąć krótko, aby włączyć
Wi-Fi 5 Ghz/2,4 Ghz
4. Wskaźnik sygnału:
2,4 G: Wskaźnik Wi-Fi 2,4 Ghz, zawsze włączony
podczas pracy
5 G: Wskaźnik Wi-Fi 5 Ghz, zawsze włączony podczas pracy.
ROV (dron): Wskazuje status komunikacji pomiędzy pilotem a dronem (światło ciągłe
oznacza udane połączenie; światło migające oznacza rozłączenie).
5. Reset jednym przyciskiem: Krótkie naciśnięcie przycisku powoduje zmianę położenia
ROV i powrót do pozycji poziomej/Długie naciśnięcie powoduje przełączenie trybu
sterowania
6. Odblokowanie: odblokowanie/blokada, bieżący stan pędnika wyświetli się w aplikacji
7. Kontrolka led: Dioda led wł./wył. (0%50%100%)
8. Klamra zabezpieczająca: możliwość stosowania z liną zabezpieczającą przed
upadkiem pilota
9. Elementy sterujące: Służą do sterowania nawigacją ROV
10. Sterowanie ramieniem robotycznym: krótkie naciśnięcie powoduje zamknięcie i
zatrzymanie, długie naciśnięcie przez jedną sekundę powoduje uruchomienie
podwodnej lampki LED Sterowanie światłem wideo: krótkie naciśnięcie powoduje
przełączenie strumienia światła (0%50%100%)
103
9
9
8
5 7
6
2
4 1
3
11 Zdjęcie/wideo: Nacisnąć krótko, aby zrobić
zdjęcie; nacisnąć długo, aby
rozpocząć/zakończyć nagrywanie wideo.
12. Regulacja prawego kąta: ustawić kąt
obrotu
13. Regulacja lewego kąta: ustawić kąt
pochylenia
14. Port Typ-c: bezpośrednie połączenie z
telefonem komórkowym/tabletem
15. Gniazdo HDMI: obraz wyjściowy 1080P HD
w czasie rzeczywistym
16. Gniazdo złącza kabla sterującego/Gniazdo
do ładowania
17. Uchwyt na telefon/tablet: do mocowania
telefonu/tabletu na uchwycie mocującym
18. Przycisk uchwytu: rozsunąć dwa końce i
włożyć telefon/tablet, a następnie nacisnąć
ten przycisk, aby zacisnąć
* Uwaga: Nie wolno zanurzać sterownika w wodzie, ponieważ może to uszkodzić
urządzenie. Uszkodzenia spowodowane zalaniem wodą nie są objęte gwarancją.
Wprowadzenie do wskaźników
Akumulator:
Czerwona dioda: 10% Czerwona dioda szybko migocze; 10-29% Czerwona dioda
świeci się światłem ciągłym.
Niebieska dioda: 30-69% Niebieska dioda świeci się światłem ciągłym.
Zielona dioda: 70-100% Zielona dioda świeci się światłem ciągłym.
Wskaźnik sygnału:
2,4 G: Wskaźnik Wi-Fi 2,4 Ghz, zawsze włączony podczas pracy.
5 G: Wskaźnik Wi-Fi 5 Ghz, zawsze włączony podczas pracy.
ROV: Wskazuje status komunikacji pomiędzy pilotem a urządzeniem ROV
(światło ciągłe oznacza udane połączenie, światło migające oznacza rozłączenie).
Przycisk cofania:
Niebieskie światło jest zawsze włączone, gdy ROV nie znajduje się w pozycji poziomej.
Przycisk odblokowania:
Blokada: bez włączonych lampek; Odblokowanie: niebieska lampka świeci się.
Przycisk sterowania diodami:
Jasne światło: niebieska dioda zawsze włączona; słabe światło: niebieska dioda miga;
brak światła: niebieska dioda wyłączona.
