Fjernkontrollen til Chasing M2 har integrert kommunikasjon og kontroll. Den kobles direkte
til dronen via inkludert Tether, og kobles trådløst til mobiltelefon/nettbrett via Wi-Fi. Den lar
dronen vise en sanntidsvideofeed på telefonen/nettbrettet, som lar brukeren kontrollere
dronen i sanntid. Basestasjonens HDMI-utgang kan også brukes til å vise en live videofeed
på en større skjerm.
9
5
2
4
3

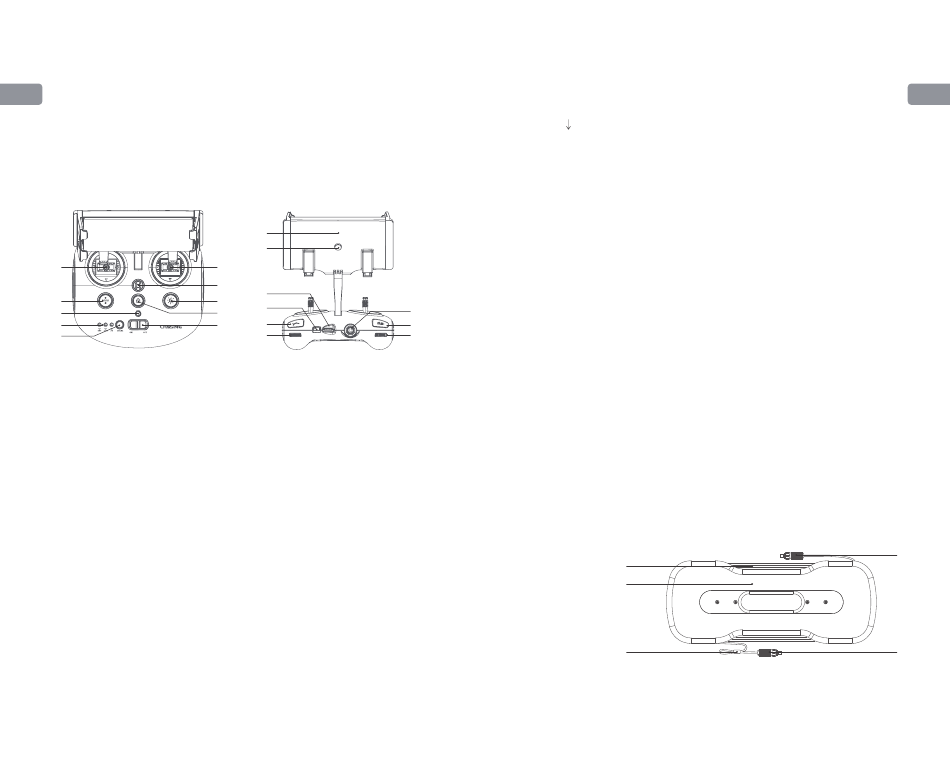

1.
Strømbryter: Slå kontrolleren på/av
2.
Strømindikator: Grønn (høyt batteri), blå
(middels batteri), rød (lavt batteri)
3.
Bryter for Wi-Fi: Kort trykk for å bytte mellom 5
GHz / 2,4 GHz Wi-Fi
4.
signalindikator:
2,4 G: 2,4 GHz Wi-Fi-indikator, alltid på under
drift
5 G: 5 GHz Wi-Fi-indikator, alltid på under drift
ROV (drone): Indikerer
kommunikasjonsstatusen mellom kontrolleren
og dronen (fast lys indikerer vellykket tilkobling,
blinkende lys indikerer frakobling)
5.
En-tast tilbakestilling: Kort trykk for å
reposisjonere ROV-returen til en horisontal
status / langt trykk for å bytte kontrollmodus.
6.
Låse opp: Låse opp / låse, gjeldende status for
fremdrift vises i appen
7.
LED-kontroll: På/av LED-lys (0 %, 50 %, 100 %)
8.
sikkerhetsspenne: Kan benyttes med
sikkerhetstau for å forhindre at fjernkontrollen
faller
9.
Kontrollspaker: Brukes til å kontrollere
navigeringen av ROV
* Merk: Ikke plasser kontrolleren i vannet for å unngå å skade enheten. Skader
forårsaket av vanninntrenging dekkes ikke av garantien.
75
17
18
9
8
15
7
14
6
10
1
12
10. Robotarmkontroll: Trykk og hold for å
aktivere/deaktivere
gripeklofunksjonen; trykk for å endre
lysstyrkenivået på flomlyset
11. Foto/video: Kort trykk for å ta bilder,
langt trykk for å starte/stoppe
videoopptak
12. Justere høyre vinkel: Juster
rullevinkelen eller kontroller åpning og
lukking av gripekloen
13. Justere venstre vinkel: Justere
stigningsvinkelen
14. Type-C-port: Direkte tilkobling med
mobiltelefon/nettbrett
15. HDMI-kontakt: 1080P HD-bilde utgang i
sanntid
16. Tether-tilkoblingskontakt/ladekontakt
17. Telefon/nettbrett-klemme: Brukes til å
feste telefonen/nettbrettet til
monteringsbraketten
18. Klemmeknapp: Dra de to endene fra
hverandre og sett inn
telefonen/nettbrettet, trykk deretter på
denne knappen for å stramme
Introduksjon til håndtakets indikatorer
Batteri:
Rød: 10 %
rødt lys blinker hurtig, 10–29 % rødt lys alltid på.
Blå: 30–69 % blått lys alltid på.
Grønn: 70–100 % grønt lys alltid på.
signalindikator:
2,4 G: 2,4 GHz Wi-Fi-indikator, alltid på under drift.
5 G: 5 GHz Wi-Fi-indikator, alltid på under drift.
ROV: Indikerer kommunikasjonsstatusen mellom kontrolleren og ROV-en (fast lys
indikerer vellykket tilkobling, blinkende lys indikerer frakobling).
Knapp for tilbakehenting:
Det blå lyset er alltid på når ROV-en er i en ikke-horisontal posisjon.
Opplåsingsknapp:
16
Låser: Ingen lys, låser opp: Blått lys på.
11
13
LED-kontrollknapp:
Skarpt lys: Blått lys alltid på; lite lys: Blått lys blinker; ingen lys: Blått lys av.
100/200 meter tether og vikler
Tetheren benyttes til å koble dronen med fjernkontrollen
Vikleren benyttes til å lagre tetheren.
1. Tether-tilkoblinger
2. Tether
3. Vikler
4. Fester
• Ikke plasser eksponert (ikke tilkoblet) tether i vannet eller sprut væske på
* Advarsel:
tetheren.
• Kontroller o-ringen på tether-tilkoblingen før dykking, bytt den dersom den
mangler eller er skadet.
3
2
4
NO
1
1
76
