Summary of Contents for S.M.S.L D-6

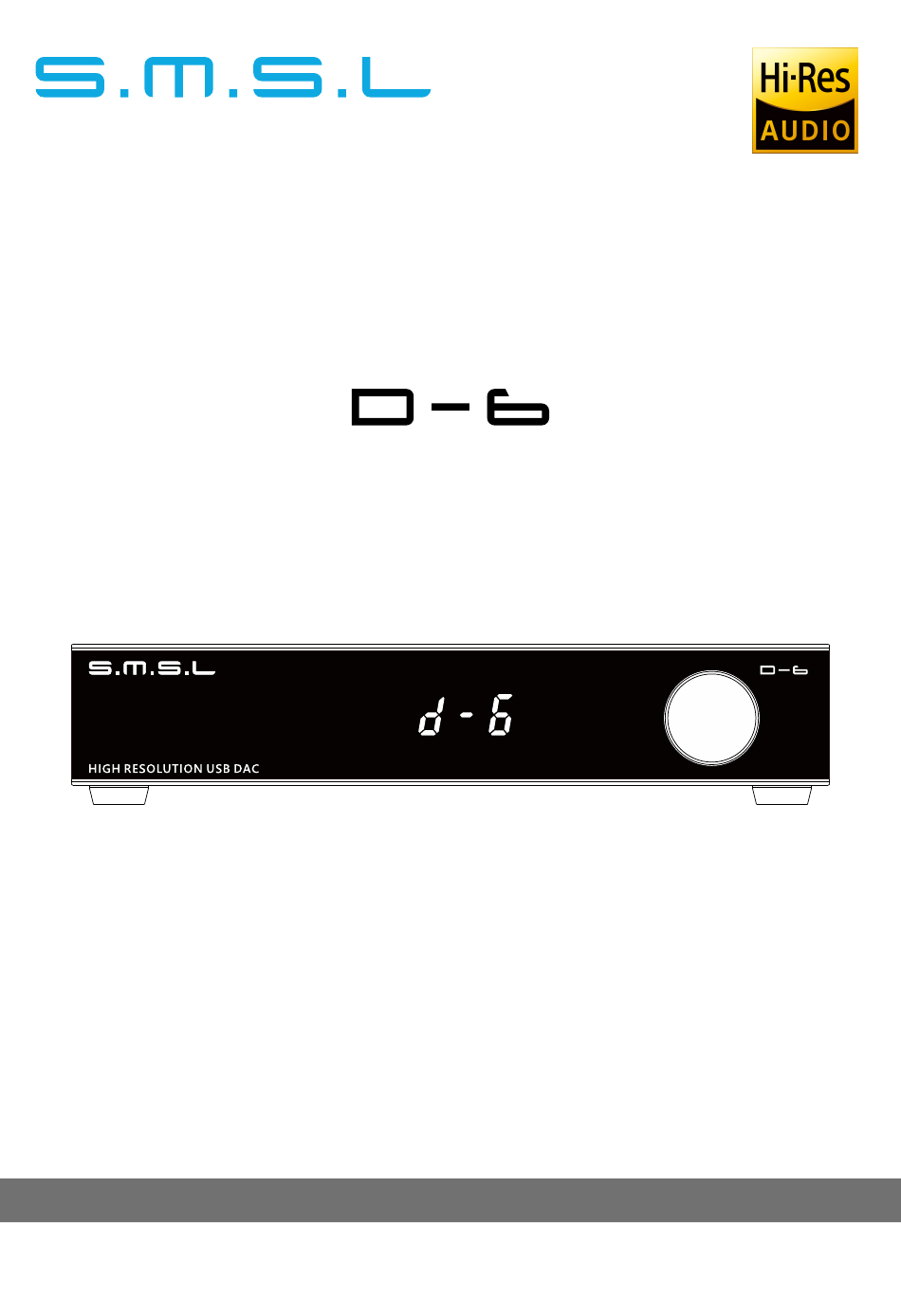

- Page 1 使用说明书 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知 Ver 1.0...
- Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
- Page 3 产品特点 迷你尺寸设计， 非常适合桌面使用； CNC一体化铣削工艺， 简约时尚； 采用第二代异步XMOS方案支持到32位768kHz和DSD512； 日本超低相噪时钟， 大幅降低系统JITTER； 两片AKM新款AK4493S， 并且精心调校使其达到了前所未有的0.00011%； 内置高性能电源过滤系统! 阳极氧化CNC铝合金外壳； 日本电子音频协会Hi-Res认证； 全功能遥控。...
- Page 4 技术参数 输入接口 ................USB / 光纤 / 同轴 / 蓝牙 输出接口 ....................RCA / TRS 输出电平 TRS ....................... 4.0 Vrms RCA ...................... 2.0 Vrms THD+N 不计权 ................0.00011%(118.5dB) A计权 .................. 0.00010%(119.5dB) 动态范围 TRS ......................123dB RCA ......................120dB 信噪比 TRS ......................122dB RCA ......................
- Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单/确认 进入二级菜单 返回 向下 输入选择 静音 FN按键 （在菜单中定义） 音量加 音量减 注 意 遥控器请使用2节7号(AAA)电池 使用遥控器上的静音按键操作，当静音时，如果显示没有处于关闭状态，显示屏则 会闪烁音量的值。再次按下 MUTE 按键或调节音量则取消静音。...
- Page 6 部件介绍 旋钮 显示屏 红外线接收窗 电源输入 USB输入 蓝牙天线 光纤输入 同轴输入 RCA输出 TRS输出...
- Page 7 操作说明 主界面 开机时， 本机会显示 意思为 D-6 的意思。 开机后， 本机会依次显示2秒的 ， 音量和当前采样率。 在没有输入信号或者采样率超出本机范围时， 显示屏显示 。 在切换输入时会显示USB ,蓝牙 ,光纤 ,同轴 。 在切换前级模式时会显示前级模式 ,固定音量模式 DSD直通模式 。 在设置音色时， 设置范围是 。 在设置滤波器选项时, 显示范围是 。 在设置亮度时, 显示范围是 。 在调节音量时， 显示音量大小， 范围是 。 在播放DSD文件时显示为 为DSD64， 为DSD128， 为DSD256，...
- Page 8 功能介绍 PCM滤波器设定 使用遥控器上的PCM滤波器切换按键对6种滤波器进行切换。 FL1 （ Sharp Roll-off filter 陡峭滚降) FL2 （ Slow Roll-off filter 缓慢滚降） FL3 （ Short Delay Sharp Roll-off filter 短延时陡峭滚降) FL4 （ Short Delay Slow Roll-off filter 短延时缓慢滚降) FL5 （ Super Slow Roll-off filter 超低延时缓慢滚降) FL6 （ Low Dispersion Short Delay filter 短延时)
- Page 9 USER MANUAL The contents of this manual may be changed with the edition, and are subject to change without notice. Ver 1.0...
-
Page 10: Safety Notes
Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement. - Page 11 Features Mini size design, very suitable for desktop use; CNC integrated milling process, simple and stylish; The second-generation XMOS solution supports sampling rate up to 32bit/768KHz and DSD512 ; Japanese ultra-low phase noise clocks, greatly reducing the system JITTER ; AKM's new AK4493 chip, and carefully adjusted it to an unprecedented 0.00011% ;...
-
Page 12: Specifications
Specifications Input ..............USB / Optical / Coaxial / Bluetooth Output ....................RCA / TRS Output Level TRS ......................4.0Vrms RCA .....................2.0Vrms THD+N Unweighted...............0.00011%(118.5dB) A-weighted.................0.00010%(119.5dB) Dynamic range TRS ......................123dB RCA ......................120dB TRS ......................122dB RCA ......................119dB USB Transmission ................Asynchronous USB compatibility .............Windows 7 / 8 / 8.1 / 10 Mac OS X10.6 or above / Linux Bit depth USB ....................1bit ~ 32bit... -
Page 13: Operating The Remote Control
Remote control Install 2 x AAA batteries as instructions. When using the remote control, point it toward the remote con-trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control. The remote control might not work if the remote control signal receiver on the unit is exposed to direct sunlight or bright light. - Page 14 Display Interface and Instructions Knob Display Remote window USB input AC IN Bluetooth antenna Optical input Coaxial input RCA output TRS output...
-
Page 15: Operation
Operation Users interface The display will show when it’s turned on. It will separately show 2s , volume and current sampling rate. The display will show if there is no input signal or the sampling rate is beyond the range. It will show , and when... - Page 16 Instructions PCM filters settings There are 6 settings of PCM filters: FL1 （ Sharp Roll-off filter) FL2 （ Slow Roll-off filter） FL3 （ Short Delay Sharp Roll-off filter) FL4 （ Short Delay Slow Roll-off filter) FL5 （ Super Slow Roll-off filter) FL6 （...
