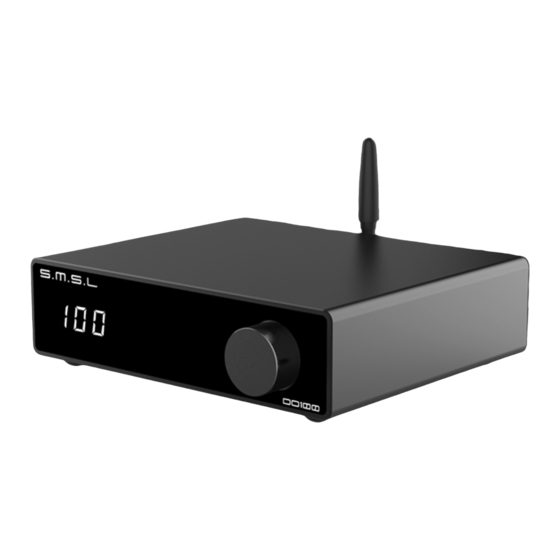

Do100
使用说明书/USER MANUAL/取扱説明書
本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知
Ver 1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DO100 and is the answer not in the manual?

Questions and answers

Related Manuals for S.M.S.L DO100

Summary of Contents for S.M.S.L DO100

  • Page 1 Do100 使用说明书/USER MANUAL/取扱説明書 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知 Ver 1.0...
  • Page 2 DO100 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售...
  • Page 3 DO100 迷你尺寸设计， 非常适合桌面使用； CNC一体化铣削工艺， 简约时尚； 两片ESS科技高端数模芯片ES9038Q2M； 高通最新蓝牙芯片支持LDAC 24bit/96kHz、 APTX/HD、 SBC、 AAC； 4片高端双运放OPA1612和大量音频级元器件； 第二代XMOS方案支持DoP256和原生DSD512， PCM最高支持32bit/768kHz； 音频专用时钟处理电路， 大大降低时钟抖动； 所有输入端口(蓝牙除外)均支持DSD传输， 同轴和光纤支持DoP64； 内置专门设计的低噪声开关电源； 内置分立元件线性电源和多个模拟电路低噪声电源； 高品质镀金输入输出连接端子； 日本音响协会 （JAS） Hi-Res认证； 配备全功能遥控器。...
  • Page 4 DO100 技术参数 输入方式 ...................USB/光纤/同轴/蓝牙 输出方式 ..................平衡线路/单端线路 4.0Vrms 输出幅度 ..........平衡线路 ..............单端线路 2.0Vrms THD+N ..................0.00008% (-121dB) 动态范围..........平衡线路 127dB ..............单端线路 125dB 信噪比............. 平衡线路 126dB ..............单端线路 124dB 输出阻抗 ......................100Ω USB传输方式 ...............USB1.1与USB2.0(异步传输) USB兼容性 ..........Windows 7/8/8.1/10/11(需要安装驱动) ............. Mac OSX10.6 or Later、Linux(不需要安装驱动) 位深 ..........USB 1bit，16~32bit...
  • Page 5 DO100 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单/确认 进去二级菜单 返回 向下 输入选择 静音 FN按键 音量加 音量减 注 意 遥控器请使用2节7号(AAA)电池...
  • Page 6 DO100 部件介绍 功能旋钮 光纤输入 红外接收窗 平衡线路输出 显示屏 同轴输入 单端线路输出 USB输入 蓝牙天线 AC电源输入接口 AC100-240V DO100包装清单 1xSMSL DO100 1x遥控器 1x蓝牙天线 1x USB线 1x AC电源线 1x说明书 1x 保修卡...
  • Page 7 DO100 操作说明 旋钮使用说明： 短按旋钮 （0.5-1秒） 进入菜单， 再次短按旋钮进入下一级菜单， 进入所需要调节 的菜单， 左右旋转进行选择， 选择好了长按2秒退出到主界面。 举例： 选择切换输入： 短按旋钮， 会看见当前的输入， 左右旋转选择想要的输入。 举例： 调节亮度， 连续短按5下， 看见bl， 左右旋转调节想要的亮度。 功能介绍 NPUT (输入方式) (USB输入) (蓝牙输入) (光纤输入) (同轴输入)
  • Page 8 DO100 功能介绍 PCM FILTER (PCM滤波器) FL1 (修正最小相位快速滚降) FL2 (线性慢速滚降) FL3 (Apodizing 变迹滤波器) FL4 (最小相位快速滚降) FL5 (最小相位慢速滚降) FL6 (线性快速滚降) FL7 (Brickwall 混合滤波器)
  • Page 9 DO100 DPLL (数字锁相环) DPLL 1~9,数值越低,时钟抖动越小 这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电 路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。 它的作用: 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳; 在输入信号的时钟稳定度不好的情况下, 声音有可能会有中断的现象, 增大这个 值可以避免声音中断现象的发生! 特别是使用电视作为信号源时。 输入) U1.1(USB1.0免驱动) U2.0(USB2.0在连接WIN系统需要安装驱动， 支持高规格的采样率) BRIGHTNESS (显示屏亮度设置) bl1-5(低亮1-高亮5)

  • Page 10: Safety Notes

    Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement.
  • Page 11 DO100 Features Mini size design, very suitable for desktop use; CNC integrated milling process, simple and stylish; 2 pieces of ESS Technology high-end D/A chip ES9038Q2M; Qualcomm latest Bluetooth chip supports LDAC 24bit/96kHz, APTX/HD, SBC, AAC; 4x high-end dual op amp OPA1612 and a large number of audio grade components;...

  • Page 12: Specifications

    DO100 Specifications Input .............. USB / Optical / Coaxial / Bluetooth Output ....................XLR / RCA Output Level ..........XLR 4.0Vrms ..............RCA 2.0Vrms THD+N .................0.00008% (-121dB) Dynamic range ......... XLR 127dB ..............RCA 125dB SNR .............XLR 126dB ..............RCA 124dB Output impedance ..................100Ω...

  • Page 13: Operating The Remote Control

    DO100 Remote control Install 2 x AAA batteries as instructions. When using the remote control, point it toward the remote con-trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control.

  • Page 14: Package List

    Remote window XLR output Display Coaxial input RCA output USB Input Bluetooth antenna AC power input AC100-240V Package list 1* SMSL DO100 1* Remote control 1* Bluetooth antenna 1* USB cable 1* AC power cable 1* User manual 1* Warranty card...

  • Page 15: Function Introduction

    DO100 Instructions Knob Instructions: Short press the knob (0.5-1 second) to enter the menu, short press the knob again to enter the next level menu, enter the menu to be adjusted, rotate left and right to select, when the selection is complete, press and hold for 2 seconds to exit to the main interface.
  • Page 16 DO100 Function introduction PCM FILTER FL1 (Fixed minimum phase fast roll-off) FL2 (Linear slow roll-off) FL3 (Apodizing Apodization Filter) FL4 (Minimum phase fast roll-off) FL5 (Minimum phase slow roll-off) FL6 (Linear fast roll-off) FL7 (Brickwall Mixing Filter)
  • Page 17 DO100 DPLL DPLL 1~9, the lower the value, the smaller the clock jitter. This DPLL setting is a unique function of ESS series products. It can adjust the bandwidth of the DPLL digital phase-locked loop circuit inside the chip, so that the chip can achieve a balance between anti-clock jitter and input tolerance.
  • Page 18 ることは危険であり、 火災や本機の破損の原因となります。 規定以上の電圧を 使用したことによる損害については、 一切の責任を負いいたしません。 ご自分で本機を改造したり修理したりしないでください。 サービスが必要な場合 は、 セラーまたは当社のカスタマーサービスにご連絡ください。 長期間ご使用にならない場合 （休暇中など） は、 電源コードをコンセン トから抜 いてください。 保証条件 一、 サービス期間 S.M.S.L社は、 製品の品質の良さを追求しています。 通常の使用状態で販売日から7日以内 に製品が故障した場合、 お客様は返品または保証期間内の無料修理を選択することができ ます （二次販売に影響しない場合に限り返品可能） 。 正常な使用状態で1年以内に故障した 場合は、 無料修理対応いたします。 二、 購入日は販売者が発行した購入請求書または領収書の日付が対象となり、 オンライン購入の場合は取引画面のスクリーンショッ トが対象となります。 三、 以下の場合は、 「 返品/新品交換」 のサービスの対象外となります。 1.通常の作業環境以外での使用や、 指示に従わない場合など、 人為的な要因で生じた損害。...
  • Page 19 DO100 製品の特徴 卓上での使用に最適なミニサイズ設計です。 CNC統合フライス加工、 シンプルでスタイリ ッシュです。 ESSテクノロジー社製ハイエンドデジタルアナログチップES9038Q2Mを 2個搭載します。 クアルコムの最新Bluetoothチップを採用し、 LDAC 24bit/96kHz、 APTX/HD、 SBC、 AACに対応します。 ハイエンドデュアルオペアンプOPA1612を4つ搭載し、 オーディオグレードの 部品を多数採用します。 DOP256とネイティ ブDSD512、 32bit/768kHzまでのPCMをサポートする第 2世代のXMOSソリューションを使用します。 オーディオ専用のクロック処理回路を搭載し、 クロックジッターを大幅に低 減します。 全の入力端子 （Bluetoothを除く ） でDSD伝送に対応し、 同軸 （COAX） と光フ ァイバー(OPT)でDoP64に対応します。 専用設計の低ノイズスイッチング電源を内蔵します。 ディ スクリート部品のリニア電源とアナログ回路用の複数の低ノイズ電源を 内蔵します。 高品質の金メッキを施した入出力端子を採用します。 日本オーディオ協会 （JAS） のハイレゾ認証を取得しました。...
  • Page 20 DO100 技術仕様 入力 ................USB/OPT/COAX/Bluetooth 出力 ............バランスライン／シングルエンドライン 4.0Vrms 出力範囲 ..........バランスライン ..............シングルエンドライン 2.0Vrms THD+N ..................0.00008% (-121dB) ダイナミックレンジ......バランスライン 127dB ..............シングルエンドライン 125dB バランスライン........バランスライン 126dB ..............シングルエンドライン 124dB 出力インピーダンス..................100Ω USB伝送方式 ..........USB1.1およびUSB2.0(非同期式転送) USBとの互換性 ....Windows 7/8/8.1/10/11(ドライバインストール必要) ......MacOSX10.6以降、Linux(ドライバのインストール不要) ビット深度 ......USB 1bit，16~32bit OPT/COAX 1bit，16~24bit サンプルレート ......USB 44.1~768kHz...
  • Page 21 DO100 リモコンについて リモコンを近くで操作しても動作しない場合は、新しい電池に交換してください。 リモコンを長期間使用しない場合は、リモコンから電池を取り外してください。 使用済みの電池を廃棄する際は、地域の電池廃棄に関する規制に従ってください。 リモコンの使い方 スイッチのオン/オフ アップ メニューへのアクセス／確認 セカンダリーメニューへのアクセス 戻る ダウン 入力選択 ミュート FNボタン ボリュームアップ ボリュームダウン ご注意 リモコンにはNo. 7 （ AAA） 電池2本をご使用ください。...
  • Page 22 DO100 部品について ファンクションノブ 光入力 IRレシーバーウィ ンドウ バランスライン出力 表示画面 コアキシャル入力 シングルエンドライン出力 USB入力 Bluetoothアンテナ AC電源入力インターフェイス (AC100-240V） DO100付属品内容リスト 1 x SMSL DO100 1 x リモコン 1 x Bluetoothアンテナ 1 x USBケーブル 1 x AC電源ケーブル 1 x 取扱説明書 1 x 保証カード...
  • Page 23 DO100 操作説明 ノブの使い方を説明します。 ノブを短く押す （0.5～1 秒） とメニューに入り、 再度ノブを短く押すと次のレベルの メ ニューに入ります。 調整したいメニューに入り、 左右に回転させて選択します。 例： 入力を切り替える場合： ノブを短く押すと、 現在の入力が表示され、 左と右に 回転してご希望の入力を選択することができます。 例： 明るさを調整する場合： 5回連続で短押しすると、 blが表示され、 左右に回転 してご希望の明るさを調整します。 機能説明 NPUT (入力) (USB入力) (ブルートゥース入力) (光入力) (同軸入力)
  • Page 24 DO100 機能説明 PCM FILTER (PCMフィルター) FL1 (最小位相高速ロールオフ補正) FL2 (リニアスローロールオフ) FL3 (アポダイジング可変トレースフィルター) FL4 (最小位相高速ロールダウン) FL5 (最小位相スローロールダウン) FL6 (リニアファーストロールダウン) FL7 (ブリックウォールハイブリッ ドフィルター)
  • Page 25 DO100 DPLL (デジタル位相ロックループ) DPLL 1-9、 値が小さいほどクロックジッターは小さくなります。 このDPLL設定はESSシリーズ製品独自の機能であり、 チップ内のDPLLデジタルフェー ズロックループ回路の帯域幅を調整できるため、 チップはアンチクロックジッターと入 力許容誤差のバランスをとることができます。 効果： 入力信号のクロック安定性が良好な場合、 この値を減らすことができるため、 シス テムのクロックパフ ォーマンスが向上します。 入力信号のクロック安定性が悪い場合、 音が途切れる場合があります。 この値を 大きく すると、 音声の途切れを防ぐ ことができます。 特にテレビを信号源として使用 する場合。 USB入力 U1.1(USB1.0ドライバー不要) U2.0(USB2.0は、 WINシステムに接続するときにドライバーをインストールす            る必要があり、 高標準のサンプリングレートに対応します。 ) (ディ スプレイの明るさ設定) BRIGHTNESS BL1-5...
