Summary of Contents for S.M.S.L RAW Pro-DAC1

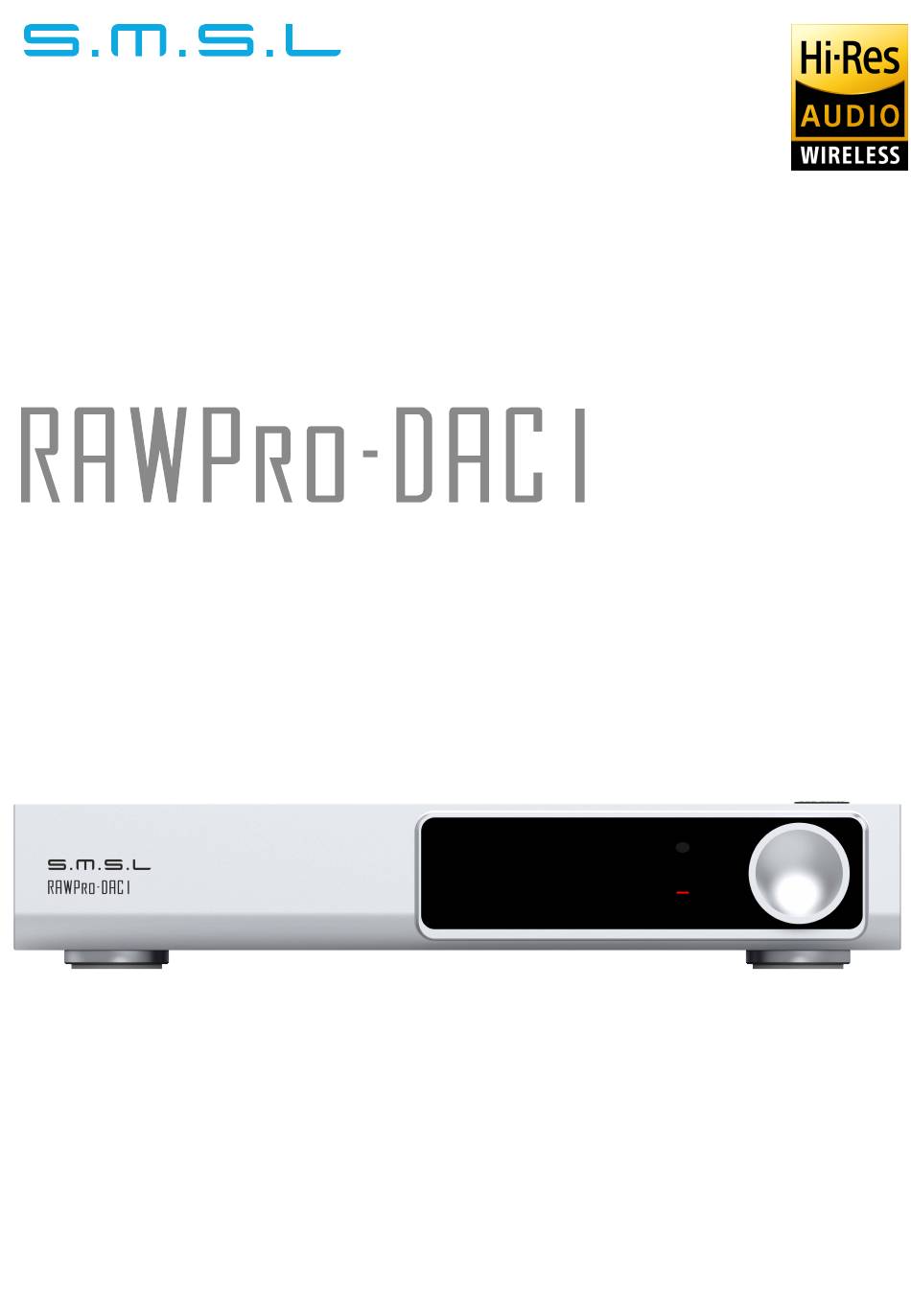

- Page 1 使用说明书/USER MANUAL 本说明书的内容可能会随版本更改,如有变动, 恕不另行通知 Ver 1.0 The contents of this manual may be changed with the edition， and are subject to change without notice.
- Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
- Page 3 特点 支持MQA解码， 支持MQA-CD ; 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码； 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD支持到DSD512； 使用了超低相噪晶振和优化的时钟处理电路处理， 以达到超低的时钟抖动； 除蓝牙以外其它输入口均支持DSD传输， 同轴， 光纤， AES/EBU支持DoP64； 固件升级功能,用户可以自行升级系统和USB的固件； 内置低噪声电源处理， 同时提高电源效率， 功耗更低； 特别设计的电源系统搭配和多个低噪声稳压电源， 为模拟电路提供低噪声电源； 美国高通最新蓝牙5.1芯片支持LDAC 24bit/96kHz , APTX/HD ， SBC ， AAC ； 高品质镀金输入输出连接端子； 日本音频协会(JAS)Hi-Res认证； 配备遥控器和全功能遥控。...
- Page 4 技术参数 输入方式 USB / 光纤 / 同轴 / 蓝牙 / I S / AES/EBU 输出方式 单端线路 / 平衡线路 输出幅度 平衡线路 5.2Vrms 单端线路 2.5Vrms 输出阻抗 平衡线路 100Ω 单端线路 100Ω THD+N 平衡线路 0.00005%(-125dB)(UN-WTD) 单端线路 0.00007%(-123dB)(UN-WTD) 动态范围 平衡线路 132dB 单端线路 127dB 信噪比 平衡线路 132dB 单端线路...
- Page 5 技术参数 Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) USB兼容性 Mac OSX10.6以上、Linux(不需要驱动) MQA decoder USB / 光纤 / 同轴 / AES/EBU MQA-CD decoder 光纤 / 同轴 / AES/EBU 采样率与位深 USB/I2S 44.1~768kHz(32bit) 2.8224~22.5792MHz (1bit) 光纤/同轴/AES/EBU 44.1~192kHz(24bit) DoP256(USB),DoP64(光纤/同轴) 5.1(支持SBC,AAC,aptX,aptX HD,LDAC) 蓝牙规格...
- Page 6 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上/暂停/播放* 进入菜单/确认 进入二级菜单/下一首* 返回/上一首* 向下 输入选择 静音 FN按键 （在菜单中定义） 音量加 音量减 *部分遥控器功能在蓝牙输入状态才有效! 注 意 遥控器请使用2节7号(AAA)电池...
- Page 7 部件介绍 显示屏 待机指示灯 红外接收窗 功能旋钮 单端线路输出 蓝牙天线 AES/EBU输入 光纤输入 平衡线路输出 S输入 同轴输入 USB-C输入 USB-B输入 电源开关...
- Page 8 功能介绍 NPUTS (输入方式) USB TYPE B ( 通用串行总线B ) USB TYPE C ( 通用串行总线C ) BLUETOOTH (蓝牙输入) OPTICAL (光纤输入) COAXIAL (同轴输入) AES/EBU ( 平衡 输入) I2S(HDMI) S输入) PUTS (输出方式) ALL LINE OUT (全部输出) BALANCED (平衡输出) UNBALANCED (非平衡输出) PCM FILTER (PCM滤波器) FILTER OFF (滤波器关闭NOS) MINIMUM PHASE (最低相位)
- Page 9 DSD FILTER (DSD滤波器) 47k CUT-OFF (47kHz频率截止) 50k CUT-OFF (50kHz频率截止) 60k CUT-OFF (60kHz频率截止) 70k CUT-OFF (70kHz频率截止) PRE MODE(前级模式) PRE MODE为输出接口的音量调节功能开关： VARIABLE （可调模式） :输出接口音量是受控的。 FIXED （固定模式） :输出接口音量是固定的。...
- Page 10 功能介绍 SOUND COLOR(音色菜单) 本机总共有9种音色模式， 它是通过对DAC进行DSP处理， 分别为： Rich1、 Rich2、 Rich3 （ 泛音丰富） Tube1、 Tube2、 Tube3 （ 胆味) Crystal1、 Crystal2、 Crystal3 （ 高清晰度） 音色设置是使用DAC内部DSP， 做出不同的音色效果， 所有这些设置不会改变 频率响应曲线。 设置为Standard模式将禁用此功能! FN KEY FOR FN按键作用 OUTPUTS ( 输出切换 ) BLUETOOTH ( 蓝牙切换 ) PHASE (相位切换) DPLL (DPLL设置) MIN ~ MAX...
- Page 11 功能介绍 S MODE S模式 NORMAL 正相位 ) REVERSED 反相位 ) S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK - S LRCLK + S MCLK +...
- Page 12 功能介绍 UI STYLE (UI风格) UNIVERSAL (经典的) GRAPHICS (图形的) LANGUAGE (语言) ENGLISH (英语) CHINESE (中文) JAPANESE (日语) RUSSIAN (俄语) DIMMER (自动熄屏) 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕 会重新点亮。 这样可以很大程度减少光污染, 提升听音环境的舒适性!) BRIGHTNESS (显示屏亮度设置) LEVEL 1 ~ LEVEL 6 RESET (系统复位) 在蓝牙输入时，...
- Page 13 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术 , 是一种兼有 极高的采样率和足够小的文件体积的高解析音频编码技术。 此机采用MQA技术 , 可以接收并解码MQA音频 , 提供母带级别的声音。 有关更多信息 , 请访问https://www.mqa.co.uk/how-it-works 如何播放MQA 此机的USB、 光纤、 同轴支持MQA解码！ 此机的MQA播放不要求使用特殊的播放软件, 例如foobar2000， Audirva- naplus只要支持ASIO或者WASAPI的音频输出就可以了, 并且在播放MQA音 频时, 最好将电脑的音量调到最大, 以使得电脑的音频输出是最佳状态。 在播放MQA文件时, 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD ; 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码 。...
-
Page 15: Safety Notes
Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement. - Page 16 Features Support MQA decoding and MQA-CD; The new generation flagship DAC chip ES9039MSPRO of USA ESS has built-in MQA hard decoding; New 3rd generation XMOS XU-316, PCM support up to 32bit/768kHz, DSD support to DSD512; Using ultra-low phase noise crystal oscillator and optimized clock processing circuit to achieve ultra-low clock jitter;...
-
Page 17: Specifications
Specifications Input USB / Optical / Coaxial / Bluetooth / I S / AES/EBU Output RCA / XLR Output 5.2Vrms Amplitude 2.5Vrms Output 100Ω Impedance 100Ω THD+N 0.00005%(-125dB)(UN-WTD) 0.00007%(-123dB)(UN-WTD) Dynamic 132dB range 127dB 132dB 127dB USB transmission USB2.0(Asynchronization) - Page 18 Specifications Windows 7 / 8 / 8.1 / 10 / 11(Needs Driver) USB compatibility Mac OSX10.6 or later、Linux(Driverless) MQA decoder USB / Optical / Coaxial / AES/EBU MQA-CD decoder Optical / Coaxial / AES/EBU USB/I2S 44.1~768kHz(32bit) Sampling rate 2.8224~22.5792MHz (1bit) &...
-
Page 19: Operating The Remote Control
Remote control If the remote control is still ineffective when it is close to the machine, replace it with a new battery. If the user does not use the remote control for a long time, remove the battery of the remote control. Dispose of used batteries in accordance with local regulations on battery disposal. - Page 20 Display Interface and Instructions Display screen Indicator light Infrared receiving window Function knob RCA output Bluetooth antenna Optical input XLR output AES/EBU input I2S input Coaxial input USB-C input USB-B input AC in...
- Page 21 Instructions NPUTS USB TYPE B USB TYPE C BLUETOOTH OPTICAL COAXIAL AES/EBU I2S(HDMI) PUTS ALL LINE OUT BALANCED UNBALANCED PCM FILTER FILTER OFF MINIMUM PHASE APODIZING LINEAR FAST LINEAR SLOW MINIMUM FAST MINIMUM SLOW LOW DISPERSION...
- Page 22 DSD FILTER 47kHz Cutoff 50kHz Cutoff 60kHz Cutoff 70kHz Cutoff PRE MODE PRE MODE is the volume adjustment function switch for the output. VARIABLE The output volume is controlled. FIXED : The output connector volume is fixed.
- Page 23 Instructions SOUND COLOR There are 9 sound color settings in RAWpro-DAC1. Rich1, Rich2, Rich3 Tube1, Tube2, Tube3 Crystal1, Crystal2, Crystal3 This setting is usingthe DSP of DAC,to make some different sound color, all of these settings will not change the frequency res ponse curve.When set to "Standard", this setting will be bypassed.
- Page 24 Instructions S MODE NORMAL REVERSED S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK + S LRCLK - S MCLK + S MCLK + S MCLK -...
- Page 25 Instructions UI STYLE UNIVERSAL GRAPHICS LANGUAGE ENGLISH CHINESE JAPANESE RUSSIAN DIMMER 5~ 60 (The range is 5 seconds-60 seconds. After setting, the screen will automatically go off within this time, and the screen will re-light up if you operate the remote control or the knob at any time.) BRIGHTNESS...
- Page 26 About MQA MQA (Master Quality Authenticated) is an award-winning British technology that delivers the sound of the original master recording. The master MQA file is fully authenticated and is small enough to stream or download. The RAWpro-DAC1 includes MQA technology, which enables you to playback MQA audio files and streams, delivering the sound of the original master recording.
