Summary of Contents for S.M.S.L PS200

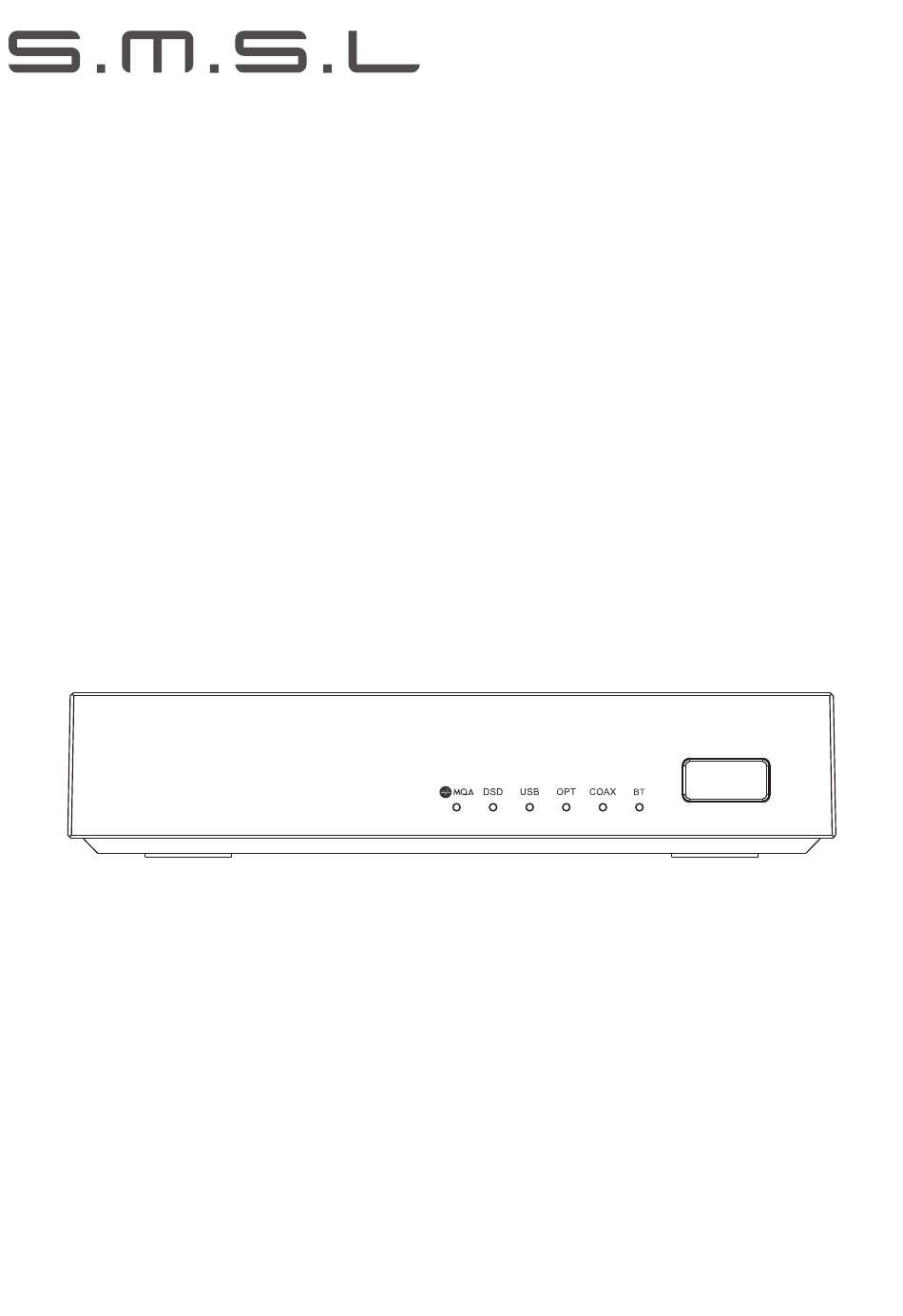

- Page 1 PS 200 使用说明书 http://smsl-audio.com/ 本说明书的内容可能会随版本更改,如有变动,恕不另行通知 Ver 1.0...
- Page 2 P S2 0 0 安全注意事项 请将设备安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障，...
- Page 3 P S2 0 0 产品特点 支持MQA解码， 支持MQA-CD ; ESS新一代高端数模转换芯片ES9039Q2M； 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD 支持到DSD512； 输入端口(蓝牙除外)均支持MQA和DSD， 同轴和光纤支持 DoP64； 音频专用时钟处理电路， 大大降低时钟抖动。 内置低噪声电源。 UAC1/2模式切换, UAC1可以方便连接SONY PS5,任天堂 SWITCH等; 4片高端双运放和大量音频级元器件。 高品质镀金输入输出连接端子； 日本音响协会 （JAS） Hi-Res认证。 PS200包装清单 1 x SMSL PS200 1 x USB线 1x 说明书 1 x 保修卡...
- Page 4 P S2 0 0 技术参数 输入接口 ...............蓝牙、同轴、光纤、USB 输出电平....................2Vrms THD+N................0.0001%(-118dB) 动态范围....................123dB 信噪比....................123dB USB 规格..............UAC1,UAC2(由开关选择) USB 兼容性 ......Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) Mac OSX10.6+、Linux(Driverless)、Android、iOS 索尼 PS5 (UAC1)、任天堂 Switch(UAC1) 蓝牙规格....................5.0(SBC) 采样率与位深: 44.1~768kHz(32bit) 2.8224~22.5792MHz(1bit) DoP256 光纤/同轴 44.1~192kHz(24bit) DoP64 消耗功率....................<1W 待机功耗..................<0.1W 体积...............105 x 22 x 80mm (WxHxD)
- Page 5 P S2 0 0 部件介绍 6 12 MQA指示灯 按键 采样率指示灯 USB输入 USB指示灯 USB1.1和USB2.0切换 光纤指示灯 光纤输入 同轴指示灯 同轴输入 蓝牙指示灯 线路输出...
- Page 6 PS2 00 功能介绍 按键 长按关闭电源， 短按打开电源。 短按切换输入源， 输入会在 “USB， 光纤， 同轴 ,蓝牙” 之间切换。 注意:操作不能太快,以留给系统足够的响应时间! MQA指示灯颜色说明 绿色： 表示正在播放MQA格式的流媒体或文件。 蓝色： 表示正在播放MQA Studio文件。 洋红色： 传输最终展开的MQA文件并显示原始采样率。 采样率颜色说明 （DSD指示灯） 绿色： 44.1kHZ/48kHz 洋红色： 352kHZ/384kHz 蓝色： 88.2kHZ/96kHz 青色： 785kHZ/768kHz 红色： 176kHZ/192kHz 白色： DSD UAC1,UAC2开关: 注意: UAC1/2设置后, 要重新开机才会生效.
- Page 7 P S20 0 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD； 确认CD播放器输出的光纤或同轴信号是未经处理的源码。 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术， 是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技 术。 此机采用MQA技术， 可以接收并解码MQA音频， 提供母带级别的 声音。 有关更多信息， 请访问https://www.mqa.co.uk/how-it-works MQA文件播放 此机的MQA播放不要求使用特殊的播放软件， 例如foobar2000， Audirvanaplus只要 支持ASIO或者WASAPI的音频输出就可以了， 并且在播放MQA音频时， 最好将电脑的音量调到最大， 以使得电 脑的音频输出是最佳状态。 在播放MQA文件时， 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016...
- Page 8 PS 20 0 USER MANUAL http://smsl-audio.com/ The contents of this manual may be changed with the edition, and are subject to change without notice! Ver 1.0...
- Page 9 P S 2 0 0 Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire, damage to this unit, or personal injury.
- Page 10 4 high-end dual operational amplifiers and a large number of audio grade components; High quality gold-plated input and output connection terminals; Japan Sound Association (JAS) Hi-Res certification; PS200 Packing list 1 x SMSL PS200 1 x USB Cable 1x User manual 1 x Warranty card...
- Page 11 P S 2 0 0 Specifications Input ..............BT / Optical / Coaxial / USB Output Level..................2Vrms THD+N................0.0001%(-118dB) Dynamic Range..................123dB SNR....................123dB USB specifications.........UAC1,UAC2(Selected by switch) USB Compatibility ....Windows 7 / 8 / 8.1 / 10 / 11(need Drivers) Mac OSX10.6+、Linux(Driverless)、Android、iOS SONY PS5 (UAC1)、Nintendo SWITCH(UAC1) Bluetooth specifications..............5.0(SBC) Sampling Rate and Bit Depth: 44.1~768kHz(32bit)
- Page 12 P S 2 0 0 Display Interface and Instructions 6 12 Power/Input switch button MQA indicator light Sample rate indicator light USB input USB input light USB1.1 and USB2.0 switch Optical input light Optical input Coaxial input light Coaxial input Bluetooth indicator light RCA outputs...
- Page 13 P S 2 0 0 Instructions for Use Button Hold the key to switch power OFF, press the key to switch power ON. Press the key to switch INPUTS between “BT, Optical, Coaxial, USB” . NOTE: The operation should not be too fast to leave enough response time for the system! MQA indicator light color description Green：...
- Page 14 Visit How it works https://www.mqa.co.uk/how-it-works for more information. How to play MQA PS200's MQA playback does not require the use of special playback software, such as foobar2000, Audirvanaplus only needs to support ASIO or WASAPI audio output, and when playing MQA audio, it is best to adjust the volume of the computer to the maximum, so that the audio output of the computer is in the best condition.
- Page 15 PS 2 00 取扱説明書 http://smsl-audio.com/ 本説明書の内容は版によ って予告なしに変更される Ver 1.0...
- Page 16 合は、 セラーまたは当社のカスタマーサービスにご連絡ください。 長期間ご使用にならない場合(休暇中など)は、 電源コードをコンセン トから抜 いてください。 重要なお知らせ ： このパンフレッ トに記載されている製品の仕様や情報は、 あく まで参考情報です。 内容は予告なく更新されることがあります。 保証条件 一、 サービス期間 S.M.S.L社は、 製品の品質の良さを追求しています。 通常の使用状態で販売日か ら7日以内に製品が故障した場合、 お客様は返品または保証期間内の無料修理 を選択することができます(二次販売に影響しない場合に限り返品可能)。 正常な 使用状態で1年以内に故障した場合は、 無料修理対応いたします。 二、 購入日は販売者が発行した購入請求書または領収書の日付が対象となり、 オンラ イン購入の場合は取引画面のスクリーンショ ッ トが対象となります。 三、 以下の場合は、 「 返品/新品交換」 のサービスの対象外となります。 1.通常の作業環境以外での使用や、 指示に従わない場合など、 人為的な要因で生じた損害。 2.ユーザーが個人的に本機を解体、 改造、 修理した場合。...
- Page 17 全新第3世代XMOS XU-316、 PCMは32bit/768kHz、 DSDは DSD512に対応 入力端子 （Bluetoothを除く ） はMQAとDSDに対応、 同軸と光 はDoP64に対応 オーディオ専用クロック処理回路を搭載し、 クロックジッター を大幅に低減 低ノイズ電源内蔵 UAC1/2モード切替、 UAC1はSONY PS5、 Nintendo SWITCH などに簡単に接続できる 4個のハイエンド ・ デュアルオペアンプと多数のオーディオグレ ード部品 高品質金メッキ入出力コネクター 日本オーディオ協会 （JAS） ハイレゾ認定 PS200パッキングリスト 1 x SMSL PS200 1 x USBケーブル 1x 取扱説明書 1 x 保証書...
- Page 18 P S 20 0 技術パラメーター 入力インターフェース .....Bluetooth、同軸、光ファイバー、USB 出力レベル..................2Vrms THD+N................0.0001%(-118dB) ダイナミックレンジ..............123dB 信号対雑音比...................123dB USB 仕様..........UAC1,UAC2(スイッチで選択可能) USB 互換性 ....Windows 7 / 8 / 8.1 / 10 / 11(ドライバが必要) Mac OSX10.6+、Linux(ドライバレス)、Android、iOS ソニー PS5 (UAC1)、ニンテンドースイッチ(UAC1) Bluetooth仕様..................5.0(SBC) サンプルレートとビッ ト深度: 44.1~768kHz(32bit) 2.8224~22.5792MHz(1bit) DoP256 光/同軸 44.1~192kHz(24bit) DoP64 消費電力....................<1W 待機電力..................<0.1W サイズ............105 x 22 x 80mm (WxHxD)
- Page 19 PS 2 00 部件紹介 6 12 MQA表示灯 キーパッ ド サンプルレート表示灯 USB入力 USB表示灯 USB1.1/ USB2.0の切り替え 光表示灯 光入力 同軸表示灯 同軸入力 Bluetooth表示灯 ライン出力...
- Page 20 P S20 0 機能紹介 キー 長押しで電源を切り、 短押しで電源を入れます。 入力ソースを短く押すと、 入力は 「USB、 光、 同軸、 Bluetooth」 の間で切り替わります。 注： システムに十分な応答時間を与えるには、 操作が速すぎてはいけません！ MQA インジケーターの色の説明 緑： MQAフ ォーマッ トのストリームまたはファイルが再生中であることを示す。 青： MQA Studioファイルが再生中であることを示す。 マゼンタ： 最終的に展開されたMQAファイルを送信し、 生のサンプルレートを 表示します。 サンプルレートの色の説明 （DSD インジケーター） 緑： 44.1kHZ/48kHz マゼンタ： 352kHZ/384kHz 青： 88.2kHZ/96kHz シアン： 785kHZ/768kHz 赤：...
- Page 21 PS 200 MQA-CDを再生する際の注意事項 MQA-CDを再生する際は、 必ず正規のMQA-CDであることを確認してください。 CDプレーヤーから出力される光または同軸信号が未処理のソースコードで あることを確認してください。 MQAについて MQA （Master Quality Authenticated） とは、 ハイレゾオーディオのエンコードに必 要な非常に高いサンプルレートと十分小さいファイルサイズを組み合わせた、 受 賞歴のある英国の技術です。 本機はMQA技術を使用し、 MQAオーディオの受信とデコードを行い、 マスタリング レベルのサウンドを提供します。 詳細については、 「 https://www.mqa.co.uk/how-it-works」 をご覧ください。 MQAファイル再生 本機でのMQA再生は、 ASIOまたはWASAPIオーディオ出力に対応していれば 、 foobar2000、 Audirvanaplusなどの特別な再生ソフ トは必要ありません。 ま た、 MQAオーディオを再生する際は、 コンピュータの音量を最大にして、 コン ピュータのオーディオ出力を最適にするのがベス トです。 MQAファイルを再生する際、 ディ スプレイに表示されるサンプルレートはオー ディオのオリジナルサンプルレートです。...
