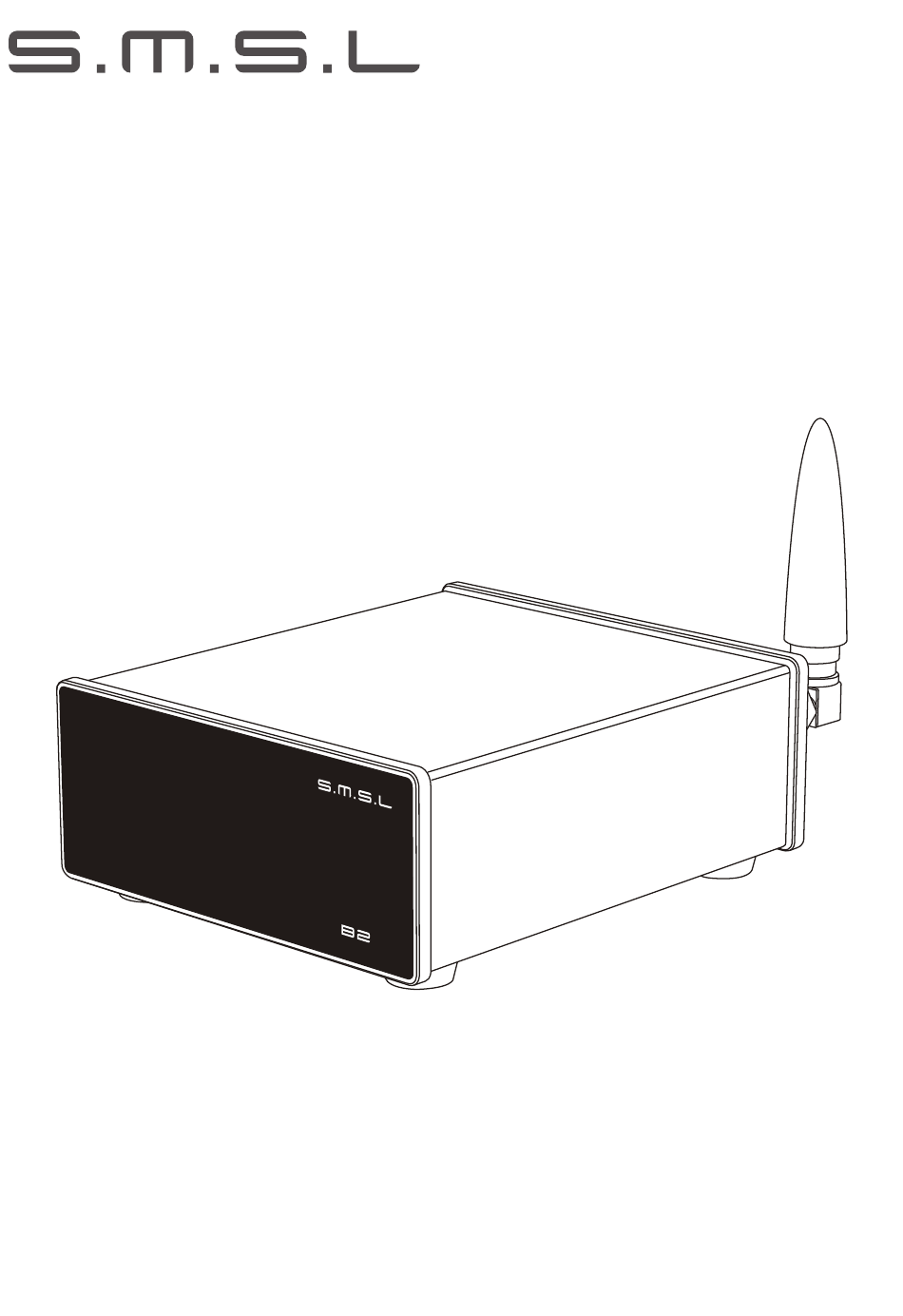

- Page 1 使用说明书 http://smsl-audio.com/ 本说明书的内容可能会随版本更改,如有变动,恕不另行通知 Ver 1.0...
- Page 2 安全注意事项 请将设备安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
- Page 3 产品特点 高通最新蓝牙模块， 支持LDAC， APTX/HD， SBC， AAC! Cirrus Logic公司最新音频解码芯片CS43131， RCA输出动 态范围高达128dB！ 支持同轴光纤数字输出； 铝合金CNC加工面板工艺， 采用触控开关， 做工小巧精细， 触感一流； 使用1.9英寸彩色屏幕， 蓝牙播放支持歌词显示。 B2包装清单 1 x SMSL B2 1 x USB线 1 x 蓝牙天线 1 x 说明书 1 x 保修卡...
- Page 4 技术参数 输入接口..................蓝牙、USB 输出接口................光纤、同轴、线路 输出电平....................2Vrms THD+N.................0.0002%(113dB) 动态范围....................128dB 信噪比....................128dB USB 传输方式...................异步传输 USB 兼容性........Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) Mac OSX10.6+、Linux(不需要驱动) 位深......USB 24bit 采样率 ....USB 44.1、 48kHz 蓝牙规格: LDAC ........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD ..............24bit/48 kHz_576kbps aptX ................16bit/48 kHz_352kbps SBC ................16bit/44.1 kHz_328kbps AAC ................16bit/44.1 kHz_320kbps 消耗功率....................<1W 待机功耗..................<0.1W...
- Page 5 部件介绍 开关 光纤输出 显示屏 同轴输出 蓝牙天线 线路输出 USB输入(5V/0.2A)
- Page 6 首次蓝牙播放： 机器通电后， 机器蓝牙便处于 “可被搜索” 的 状态。 请短按机器上的按键1切换输入源， 确认屏幕上显示 Bluetooth&Pairing。 另一边请打开手机/电脑蓝牙后， 在蓝牙 界面可以看到 “搜索设备” 的选项， 点击它就会自动搜索附近 处于 “可被搜索” 状态的蓝牙设备 （部分手机开启蓝牙之后会 自动搜索， 不需要用户手动点击） ， 而在 “可用的设备” 栏里， 我们可以看到被搜索到名为 “SMSL B2” 的蓝牙。 最后点击确认 完成匹配蓝牙即可。 使用电脑播放： 只需要通过USB TYPE-C数据线使B2与电脑上 的任意USB接口连接即可。 一旦插好， 你的电脑就会自动识别 外接设备。 可点击在电脑桌面右下角的扬声器图标切换B2的 扬声器进行播放， 如无则需要安装对应的驱动程序。...
- Page 7 USER MANUAL http://smsl-audio.com/ The contents of this manual may be changed with the edition, and are subject to change without notice! Ver 1.0...
- Page 8 Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire, damage to this unit, or personal injury. Our company will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified.
- Page 9 Using a 1.9-inch color screen, Bluetooth playback supports lyrics display. B2 Packing list 1 x SMSL B2 1 x USB Cable 1x User manual 1 x Warranty card 1 x Bluetooth antenna...
- Page 10 Specifications Input...................Bluetooth,USB Output..............Optical, Coaxial,Line out Output level..................2Vrms THD+N.................0.0002%(113dB) Dynamic range..................128dB SNR....................128dB USB transmission............Asynchronization USB compatibility....Windows 7 / 8 / 8.1 / 10 / 11(Needs Driver) Mac OSX10.6+、Linux(Driverless) Bit depth....USB 24bit Sampling rate ..USB 44.1、 48kHz Bluetooth specification: LDAC ........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD ..............24bit/48 kHz_576kbps aptX ................16bit/48 kHz_352kbps SBC ................16bit/44.1 kHz_328kbps...
- Page 11 Display Interface and Instructions Switch Optical output Display screen Coaxial output Bluetooth antenna Line output USB input(5V 0.2A)
- Page 12 Connect the relevant wires and install the Bluetooth antenna before powering on the device. Please use a USB TYPE-C cable to connect to the SMSL B2. The screen will light up and the current input information will be displayed, ready for operation at any time.
- Page 13 取扱説明書 http://smsl-audio.com/ 本説明書の内容は版によ って予告なしに変更される Ver 1.0...
- Page 14 合は、 セラーまたは当社のカスタマーサービスにご連絡ください。 長期間ご使用にならない場合(休暇中など)は、 電源コードをコンセン トから抜 いてください。 重要なお知らせ ： このパンフレッ トに記載されている製品の仕様や情報は、 あく まで参考情報です。 内容は予告なく更新されることがあります。 保証条件 一、 サービス期間 S.M.S.L社は、 製品の品質の良さを追求しています。 通常の使用状態で販売日か ら7日以内に製品が故障した場合、 お客様は返品または保証期間内の無料修理 を選択することができます(二次販売に影響しない場合に限り返品可能)。 正常な 使用状態で1年以内に故障した場合は、 無料修理対応いたします。 二、 購入日は販売者が発行した購入請求書または領収書の日付が対象となり、 オンラ イン購入の場合は取引画面のスクリーンショ ッ トが対象となります。 三、 以下の場合は、 「 返品/新品交換」 のサービスの対象外となります。 1.通常の作業環境以外での使用や、 指示に従わない場合など、 人為的な要因で生じた損害。 2.ユーザーが個人的に本機を解体、 改造、 修理した場合。...
- Page 15 製品の特徴 クアルコムの最新Bluetoothモジュール、 LDAC、 APTX/HD、 SBC、 AACをサポート Cirrus Logicの最新オーディオデコーダチップCS43131は、 最 大128dBのRCA出力ダイナミ ックレンジを持つ 同軸出力と光出力をサポート アルミニウム合金CNC機械加工パネル技術、 タッチスイッチを 使用し、 コンパクトで、 細かい技量、 一流のタッチ感 1.9インチカラースクリーン、 Bluetooth再生、 歌詞表示対応 B2パッキングリスト 1 x SMSL B2 1 x USBケーブル 1 x Bluetoothアンテナ 1 x 取扱説明書 1 x 保証書...
- Page 16 技術仕様 入力コネクタ..............Bluetooth/USB 出力コネクタ..............光/同軸/ライン 出力レベル..................2Vrms THD+N.................0.0002%(113dB) ダイナミックレンジ.................128dB SNR....................128dB USB転送方式................非同期転送 USB互換性......Windows 7 / 8 / 8.1 / 10 / 11(ドライバー必要) Mac OSX10.6+、Linux(ドライバー不要) ビッ ト深度....USB 24bit サンプルレート..USB 44.1、 48kHz Bluetooth仕様: LDAC ........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD ..............24bit/48 kHz_576kbps aptX ................16bit/48 kHz_352kbps SBC ................16bit/44.1 kHz_328kbps AAC ................16bit/44.1 kHz_320kbps 消耗電力....................<1W 待機消費電力...................<0.1W...
- Page 17 部件紹介 オン/オフ 光出力 ディ スプレイ画面 同軸出力 Bluetoothアンテナ ライン出力 USB入力(5V 0.2A)
- Page 18 の状態になります。 本機のボタン1を押して入力ソースを切り替え、 画面 にBluetoothとペアリングが表示されていることを確認してください。 一方、 携帯電話/コンピュータのBluetoothをオンにしてください。 Bluetoothインターフェースに "デバイスを検索 "のオプションが表示さ れます。 （一部の携帯電話は、 Bluetoothをオンにした後、 自動的に Bluetoothデバイスを検索し、 ユーザーが手動でクリ ックする必要はあ りません） 。 "利用可能なデバイス "列には、 "SMSL B2 "Bluetoothデバ イスが検索されていることがわかります。 最後に 「確認」 をクリ ックして Bluetoothのマッチングを終了します。 コンピューターで再生： USB TYPE-CケーブルでB2をコンピューターの USBポートに接続するだけです。 接続すると、 コンピュータが自動的に 外部デバイスを認識します。 コンピュータのデスクトップ右下にあるス ピーカーアイコンをクリ ックすると、 B2のスピーカーを切り替えて再生...
