Summary of Contents for Anest Iwata DDP-90E

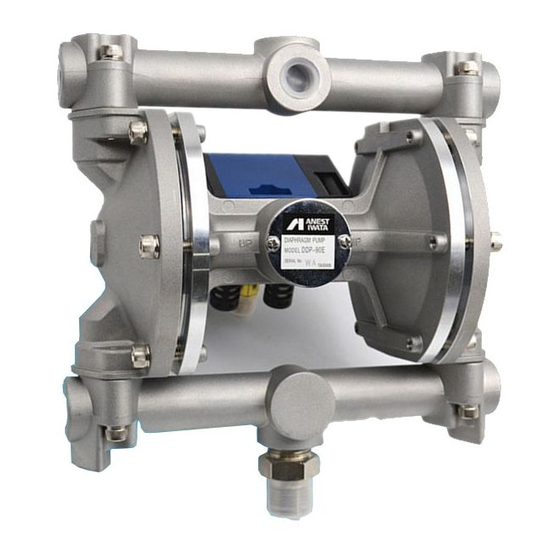

- Page 1 取扱説明書 ■ ペイントポンプ DDP−９０E DDP−９０EN DDP−１２０B DDP−１２０BN この取 扱 説 明 書 は、安 全 にご使 用 いただくために重 要 な警 告 、注 意 事 項 及 び取 扱 方 法 に ついて記 載 しています。 ご使 用 前 に必 ずお読 みになり、十 分 に理 解 してからご使 用 ください。 また、本...
- Page 3 ■ 重要なお知らせ ・ この取扱説明書で扱われている製品は塗装専用の商品です。他の用途には使用しないでください。 ・ 操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事項および取扱方 法について、十分に理解された方が使用してください。 ・ 正しい方法にてご使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性がありますので 十分ご注意願います。 この取扱説明書はすぐに確認できる場所に大切に保管してください。 ● 安全性について ・ 本取扱説明書で示す安全事項は、必要最低限のものであります。国や自治体の消防、電気、安全関 ・ 連の法規、規則、又それぞれの企業や事業所で規則･規定として守るべき事項に従ってください。 ・ 本文中に次の警告・注意マークで示している箇所は、安全にお使い頂くため、特に重要です。 ・ 絵表示、記号の意味は次のようになっています。 注意喚起の示 警告 警告内容を怠った場合、人が死亡または重傷を負う可能性が想定されること を示します。 注意 注意内容を怠った場合、人が傷害を負う可能性、または物理的損害の発生 する可能性が想定されることを示します。 絵表示の例 この記号は『注意すべきこと』を意味しています。 この記号の中や近くに、具体的な注意内容を示します。（左の例は換気に注意） この記号は『してはいけないこと』を意味しています。 記号の中や近くに、具体的な禁止内容を示します。（左の例は接触禁止） この記号は『しなければならないこと』を意味しています。 この記号の中や近くに、具体的な指示内容を示します。（左の例は保護マスクを着用せよ） 警告、注意の表示を無視して使用した場合の損害、損傷については、当社では責任を負いかねます ※ ので、御了承願います。 ● 補足表示について この記号は機械の性能や機能を十分に発揮してお使いいただくため、守っていただきた...
- Page 5 ■目次 重要なお知らせ １． 安全性について・・・・・・・・・・・・・・・・・・・・・・・・ ２ ２． 現品確認・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ４ ３． 仕様と性能・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ５ ４． 各部の名称・・・・・・・・・・・・・・・・・・・・・・・・・・・・ ６ ５． 作業を始める前に・・・・・・・・・・・・・・・・・・・・・・・ ６ ６． 点検と整備・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7 ７． 故障と対策・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 8 ８． 分解と組立・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9 ９． 構成部品・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ １2 １０． 保証と修理サービス・・・・・・・・・・・・・・・・・・・・ １5 - 1 -...
- Page 6 ■１.安全性について 警告 保護具の着用 ・作業中は、眼鏡、マスク及び手袋などの保護具を必ず着用してください。 塗料や溶剤が目に入ったり、吸い込む危険性があります。 換気に注意 ・換気の良い場所で使用してください。 換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤を吸い込み、 有機溶剤中毒を起こすことがあります。 作業中、身体に異常を感じたら、直ちに医師による治療を受けてください。 接触禁止 ・塗料漏れが発生した場合、絶対に手などで押さえず、直ちにボールバルブ（エアー用）を 閉じてポンプを停止し、ボールバルブ（ドレン用）を開いて、塗料圧力を『０ＭＰａ』にして ください。 装置の誤用による危険 ・人や動物に向けてスプレーしたり、スプレーガンの空気キャップ先端に指を当てて、スプレー しないでください。 目や口及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。 直ちに医師による治療を受けてください。 使用液体の制約 ・食品用には使用しないでください。 ポンプの部品は、食品用に適する材料を使用していませんので、部品からの異物混入による 健康障害の危険があります。 火気禁止 ・火気のある場所や火気の近くで絶対に使用しないでください。特に下記のものは着火源となる 可能性があり、非常に危険です。 ・タバコなどの裸火 ...
- Page 7 ■１.安全性について 警告 破裂に注意 ・ダイアフラムポンプは、最高使用塗料圧力以下で必ず使用してください。 最高使用塗料圧力以上で使用すると、ポンプが破損し、非常に危険です。 ・ホースを傷つけないため、半径５０ｍｍ以下に曲げたり、重いものを載せないでください。 ホースが破損し、非常に危険です。 ・ホースは、漏れや緩みのないように、確実に接続してください。 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害をおよぼす 可能性があります。 ・下記のようなホースは絶対に使用しないでください。作業中にホースが破損する恐れがあり、 非常に危険です。 ・穴が開いている ・傷が付いている ・折れ曲がっている ・つぶれて変形している 重要 ・製品の改造は、絶対にしないでください。 ・部品を交換する場合は、当社純正部品を必ず使用してください。 十分な性能が発揮できないばかりか、故障の原因となります。 ・次のハロゲン化炭化水素系溶剤は使用しないでください。 塩化メチル、塩化エチル、ジクロルメタン、１．２−ジクロルエタン、四塩化炭素、トリクロルエチレン、 １．１．１−トリクロルエタン 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します。 （特殊な塗料や溶剤などは十分適合性を検討した上でご使用ください。適合性検討のための材質リストを 提出する用意があります） ・腐食性の液体（ＰＨ６〜８以外など）には、ステンレス仕様（DDP-90EN、DDP-120BN）をご使用下さい。...
- Page 8 ■２.現品確認 ご注文の製品かどうか、確認してください。また、輸送中に変形や破損した箇所がないか、確認してください。 ・ 形式銘板 付属品一覧 品 名 個数 DDP-90E／90EN／120B／120BN 防塵キャップ ３ 六角棒スパナ １ （平径 ５ｍｍ） 取扱説明書 （本書です） １ 注意カード １ ・付属品がすべてそろっているか、確認してください。 ・欠品、輸送上の破損がある場合は、危険防止のため使用せず、お買い求めになった販売店、 又は当社支店・営業所・サービス会社までご連絡ください。 ...
- Page 9 ■３.仕様と性能 ３−１．仕様 項 目 仕様 ポンプ形式 ＤＤＰ−９０Ｅ ＤＤＰ−９０ＥＮ ＤＤＰ−１２０Ｂ ＤＤＰ−１２０ＢＮ 接液部 接液部 モデル 汎用 汎用 SUS仕様 SUS仕様 全長×全幅×全高 mm １８６ × ２１３ × ２２０ ２０７ ...
- Page 10 ■４.各部の名称 塗料吐出側接続口 エア操作バルブ 銘板 Rｃ3/8 塗料吸込側接続口 作動空気接続口 G1/2B G1/4B ■５.作業を始める前に ５−１.設置と接続及び点検 警告 ・ホースは、漏れや緩みのないように、確実に接続してください。 作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な 傷害を及ぼす可能性があります。 ・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの 接続を確実に行ってください。 アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。 重要 ・ポンプは雨、水のかかる場所に設置又は、保管しないでください。ポンプの故障の原因となります。 ・供給エアーは、ドライア及びフィルタ（50ミクロンより細かい物）を通した、清浄なエアーを使用してください。 ポンプの故障や作動不良の原因となります。 ・ポンプは塗料ミスト等のかからない場所に設置してください。 塗料ミストが付着すると、ポンプの故障の原因となります。 (1)ポンプの設置 ポンプのアダプター下にM8の取付穴 手順1 が2ヶ所あることを確認します。 手順2 M8ボルト2本で確実に固定します。 ﾎﾟﾝﾌﾟ固定用ねじ穴 M8×1.25（有効ねじ深さ 12ｍｍ） - 6 -...
- Page 11 ■５.作業を始める前に 塗料吸込側には、ダイアフラム保護のためフィルタ を設置して下さい。 ※オプションで吸込ホースセットがあります。 ５−２.作動の確認 重要 ・ポンプの空運転は行わないでください。空運転はポンプの故障の原因となります。 ・ご購入後初めて又は、長時間使用しないでいた場合は、洗浄液（３〜４㍑）で塗料通路全体の 洗浄をしてください。 ボールバルブ（エアー用）を開けて、ポンプを作動 します。 ﾎﾞｰﾙﾊﾞﾙﾌﾞ（ｴｱｰ用）開 0.15〜0.7MPa ｴｱｰﾎｰｽ （別売り） ■６.点検と整備 重要 次表の③項の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。 正しい処置が行われない場合、十分な性能が発揮できなくなります。 ・次表を参照して、点検と整備を行ってください。 No. 時 期 点検、整備内容 ① 作業終了毎 吸込ホースセット（オプション）のろ過網の点検、洗浄 ② ５０〜１００時間毎 ポンプの洗浄 ※顔料の多い塗料、沈殿しやすい塗料を使用している場合は、 ５０時間毎に行ってください ③ １０００時間毎 ポンプ全体のオーバーホール ...
- Page 12 ■７.故障と対策 重要 ☆印の処置は、お買いあげの販売店又はお近くの当社支店、営業所・サービス会社にご依頼ください。 正しい処置が行われない場合、十分な性能が発揮できなくなります。 現 象 原 因 対 策 ① ポンプが作動しない ①エアー操作バルブの排気穴を点検、 ①エアー操作バルブの排気穴の詰まり 清掃する （Ｐ９参照） ②エアー圧力を上げる ②供給エアーの圧力不足 ③ボールバルブ（エアー用）が閉じている ③ボールバルブ（エアー用）を開ける ④ダイアフラムの破損 ④分解、点検、交換 ☆ ⑤吸込弁、吐出弁の鋼球の固着 ⑤分解、点検、洗浄 ☆ ② ポンプの作動が ①エアー圧力を上げる ①供給エアーの圧力不足 ②吸込ホースセット（オプション）の ...
- Page 13 ■８.分解と組立 ８−１.ポンプ本体 重要 ・各部品を取り付ける場合、六角穴付きボルトは、対角線上の順番に、均等に締め付けてください。 7.5Ｎ・m 120Bｼﾘｰｽﾞ ： 9Ｎ・m 締付トルク アダプター 90Eｼﾘｰｽﾞ： 蓋 90Eｼﾘｰｽﾞ： 10Ｎ・m 120Bｼﾘｰｽﾞ ： 15Ｎ・m ・本体の上下方向とアダプター（上、下）は取付方向に注意してください。 手順１ ポンプ上部の六角穴付きボルト×４個を外し、 六角穴付ﾎﾞﾙﾄ アダプター上セットを取り外します。 ｱﾀﾞﾌﾟﾀｰ上ｾｯﾄ 手順２ ポンプ下部の六角穴付きボルト×４個を外し、 アダプター下を取り外します。 蓋 手順３ 両側の蓋の六角穴付きボルト×１２個を外し、 蓋を取り外します。 ...
- Page 14 ■８.分解と組立 ８−３.ダイアフラム部 手順１ ダイアフラムの両側にある六角ナットを、両側 から同時に緩めます。 どちらか一方のナットが取り外せます。 手順２ 六角ナットが外れた側の下記の部品を、 ロッドより順番に取り外します。 ﾀﾞｲｱﾌﾗﾑ押え内 ﾀﾞｲｱﾌﾗﾑ内（黒色） ①ばね座金 ×１個 ﾀﾞｲｱﾌﾗﾑ外（白色） ②ダイアフラム押え外 ×１個 ③Ｏリング ×１個 ④ダイアフラムセット ×１個 ﾀﾞｲｱﾌﾗﾑ押え外...
- Page 15 ■８.分解と組立 ８−４.ロッド部 重要 ・ ロッドを傷つけたり、曲げたり、ごみなど異物を付着させないでください。 Y 形パッキンは、リップ ポンプの故障の原因となります が外側に向かって開く ・ Ｙ形パッキンやＯリングをロッドに取り付ける場合、 向きに取付けてください 必ずグリスを塗布し、取付方向に注意して取り付けて ください。 また、ロッド表面にグリスを塗布してから組み立てて ください。 【推奨グリス】Mobil モービラックス EP2 ・ 取り付ける際に、Ｙ形パッキンやＯリングに キズを付けないよう注意してください。 正しく取付けられない場合、ポンプの故障の原因となります。 ８−５. エアー操作バルブ部 重要 ・エアー操作バルブの後面の小さな穴（４個）は排気穴ですので、 塗料や溶剤などを付着させないでください。 ポンプの故障の原因となります。 ・エアー操作バルブの両サイドブロックの内部にはφ 0.9 の排気穴が開いていますので、ふさがないようにしてください。 排気穴がふさがると、ポンプの作動不良の原因となります。 1.エアー操作バルブをオーバーホールする際は、下記のグリスをご用意ください。 排気穴 【推奨グリス】出光興産製 ダフニーポリレックス NO.2 手順１ ...
- Page 16 ■９.構成部品 ９−１.ダイアフラムポンプ ＤＤＰ−９０Ｅ・９０ＥＮ・１２０Ｂ・１２０ＢＮ - 12 -...
- Page 17 ■９.構成部品 ☆ 印の部品は消耗品です ○ 印または、●印の部品は形式で共通部品です。 消耗品 90E 90EN 120B 120BN Ｎｏ． 品 名 個数 ○ ● １ 本体 １ 全ての形式で異なります ２ 蓋 ２ ○ ● ○ ● ３ アダプター上 １ ○ ● ○ ● ４ 六角穴付プラグ ５ ...
- Page 18 ■９.構成部品 ９−２.エアー操作バルブ分解図 № 品名 個数 構成/サイズ 1-1 スプールパッキン x12 ｹ 1-2 スプール x2 ｹ 1 スペアパーツセット 1 式 1-3 パッキン押し x4 ｹ 1-4 ピストンセット x4 ｹ 2 Ｏリング 1 式 S-7x2 ｹ S-4x2 ｹ 3 スペーサーセット 1 式 10 ｹセット ...
- Page 19 ■ １０．保証と修理サービス １０−１． 保証について お買上げの商品を本取扱説明書にしたがって、正常のご使用状態で万一故障が起こりました時は、本保証書の 記載内容により無償修理いたします。 形式 DDP-90E/-90EN/-120B/-120BN 品名 ダイアフラムポンプ 御社名 お名前 お 客 □□□ ご住所 〒 -□□□□ 様 TEL（ ） - FAX（ ） - ...
- Page 20 Instruction manual ■Diaphragm Pump DDP-90E DDP-90EN DDP-120B DDP-120BN This instruction manual contains IMPORTANT WARNINGS, CAUTIONS and INSTRUCTIONS. Read and understand this instruction manual before use and retain for reference. - 16 -...
- Page 21 ■ Important information - Safety precautions Equipment in this instruction manual is exclusively for coating purposes. Do not use for other purposes. - Read and understand this instruction manual. The operator shall fully understand the requirements stated within the instruction manual including important warnings, cautions, operation and correct handling. - Incorrect operation or mishanding can cause serious bodily, death, fire or explostion.
-
Page 22: Table Of Contents
■ Contents Important information - safety precautions 1. Safety Warnings ············································· 2. Check the products ······································· 3. Specifications ············································· 4. Name of each section ·································· 5. Before operation ··········································· 6. Inspection and maintenance ··························· 7. Problems and remedies ································· 8. Disassembly and assembly ····························· 9. -
Page 23: Safety Warnings
1. Safety Warnings ■ Wear protective cover. •During painting, be sure to wear protective cover such as glasses, mask or gloves to avoid serious injury caused by paints or solvents which might enter your eyes or you might inhale. Be careful about ventilation. •Use it in well-ventilated place. - Page 24 ■1. Safety Warnings Be careful about explosion. • Be sure to use paint pump at less than max. fluid operating pressure. Usage at more than max. fluid operating pressure can cause explosion of pump resulting in great danger. • Never bend hose with a radius of less than 50mm. Never put heavy things on it (in order not to damage the hose).
-
Page 25: Check The Products
Check to make sure the products are as ordered, and they have not been distorted or damaged during transportation. Nameplate Model name Serial No. List of accessories Name of products Q’ty DDP-90E • DDP-90EN • DDP-120B • DDP-120BN Dust proof cap Hex.Bar spanner (wrench flat 5mm) Instruction manual (this instruction manual) Caution card included •... -
Page 26: Specifications
3. Specifications ■ 3-1 Specifications Model DDP-90E DDP-90EN DDP-120B DDP-120BN Type General purpose General purpose Dimensions (L x W x H) 186 x 213 x 220 223 x 207 x 274 Mass Air Inlet G1/4B Fluid Outlet Rc 3/8 Fluid Inlet... -
Page 27: Name Of Each Section
4. Name of each section ■ Air operating valve Fluid outlet Rc3/8 Operating Air inlet Name plate G1/4B Fluid inlet G1/2B 5. Before operation ■ 5-1. Installation, connection and inspection • Securely connect hose to avoid leaks and looseness. If hose is disconnected during operation, hazardous hose movement and paint ejection will cause severe bodily njury. - Page 28 ■ 5. Before operation (1) Setting for pump Job 1 Please confirm two holes (M8) are created in 194 the lower adaptor of pump. Job 2 Please lock two bolts (M8) certainly. Screw hole for pump fixation. M8 ×1.25 (2) Connecting suction tube Connect suction tube on the fluid inlet on the diaphragm pump.
-
Page 29: Inspection And Maintenance
6. Inspection and maintenance ■ Regarding ③ in the below chart, consult our distributor or the shop which sold it to you. If it is not done properly, it can cause poor performance. • Refer to the chart below to do the inspection and maintenance. Time Inspection and maintenance After every job ends... -
Page 30: Disassembly And Assembly
8. Disassembly and Assembly ■ 8-1. Pump • When fitting parts, tighten bolts with hex.hole evenly and diagonally by turns. Tightening torque Adapter 7.5Ｎ・m 120B series ： 9Ｎ・m 90E series： 10Ｎ・m 120B series ： 15Ｎ・m 90E series： • Pay attention to up-down direction of main body and fitting direction of adaptor (upper and lower sets). - Page 31 ■ 8. Disassembly and Assembly 8-3. Diaphragm section Job 1 Loosen hex. nuts which are on both sides of diaphragm. You can remove either one of them. Job 2 Remove the following parts beginning Diaphragm holder in with the rod from the side where hex. nut Diaphragm(Black) ...
- Page 32 ■ 8. Disassembly and Assembly 8-4 Rod section - Do not damage, bend rod, or attach dirt or foreign matter to it. Open side faces If done, it can damage the rod. outside. - When fitting Y packing or O ring to rod, be sure to gre ase and careful about fitting direction.
-
Page 33: Parts List
9. Parts list ■ 9-1 Diaphragm pump DDP-90E•DDP-90EN•DDP-120B•DDP-120BN ※1 Part DDP-120B complete parts. ※2 Part DDP-120B complete parts. - 29 -... - Page 34 ■9. Parts list • marked parts are consumable parts. ☆ • marked parts differ among onry model respectively. 〇 ● Parts name 90EN 120B 120BN 1 Main body １ ○ ● 2 Lid ２ It differs in all models 3 Adaptor upper １ ○ ● ○ ● ...
- Page 35 ■9. Parts list 9-2 Detailed drawing of air operating valve. № Parts name Qt y Notice 1-1 Spool packing x12pcs 1-2 Spool x2pcs 1 Spare parts set 1set 1-3Packing spacer x4pcs 1-4 Piston set x4pcs 2 O ring 1set S-7x2pcs S-4x2pcs 3 Spacer set 1set 10pcs 4-1 Cap(1)x1pc 4 Cap button set 1set 4-2 Cap(2)x1pc 4-3 Button setx2pcs 5 Hex socket head bolt 4 ...
- Page 37 〒223-8501 横浜市港北区新吉田町 3176 3176, Shinyoshida-cho, Kohoku-Ku, Yokohama 223-8501, Japan 取説 No.T199-07 ｺｰﾄﾞ No. 04419625...
