3 Yleiskuva

HUOMAUTUS
■ Tämä teksti muistuttaa vaaroista, jotka voivat
johtaa esinevahinkoihin.
► Tekstissä mainittujen toimenpiteiden avulla
on mahdollista välttää esinevahingot.
2.3 Tekstissä käytetyt symbolit
Tämä merkki viittaa johonkin tämän käyt‐
töohjeen lukuun.

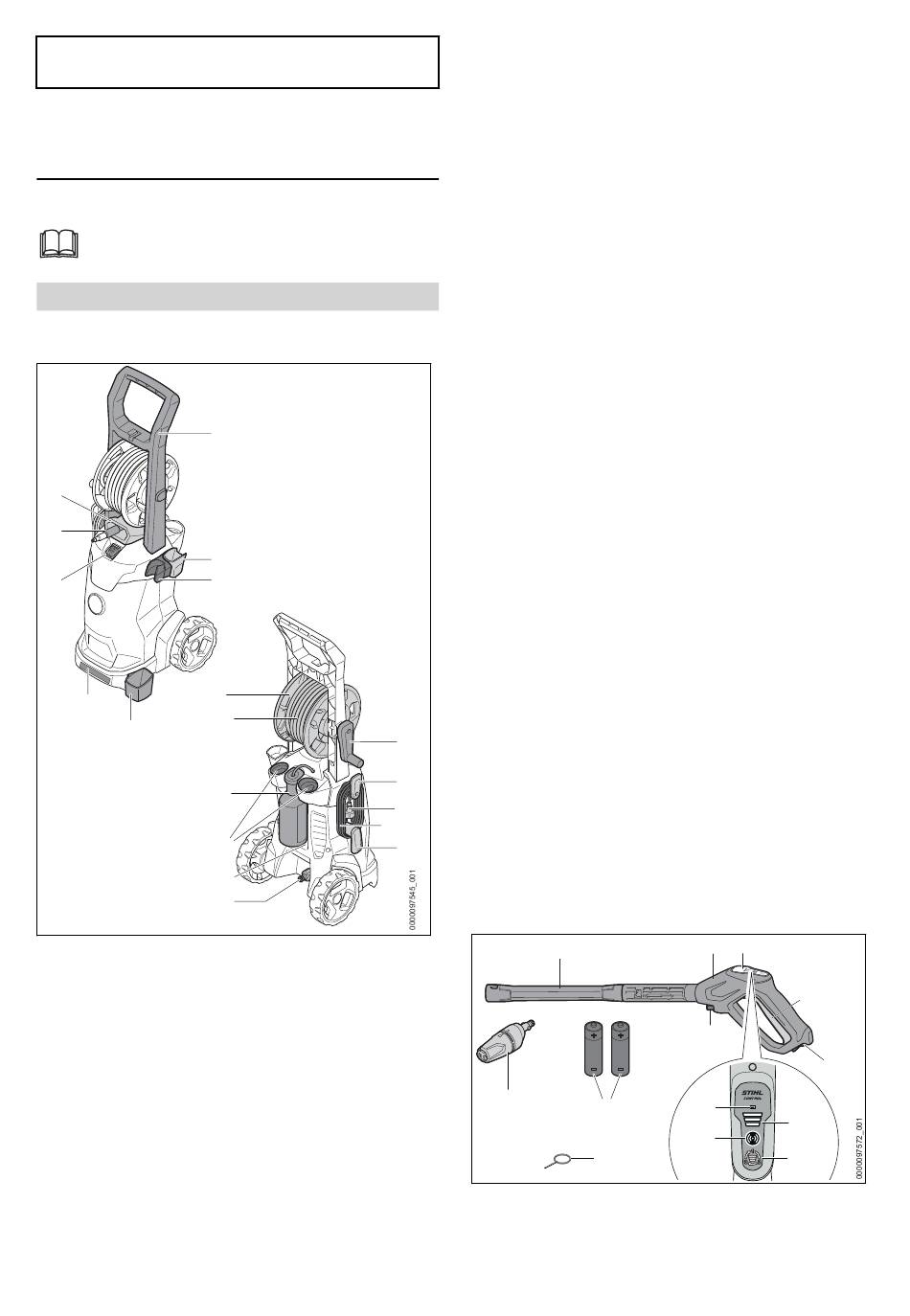

3 Yleiskuva
3.1 Korkeapainepesuri
7
6
5
16
4
3
1 Kahva
Kahva on tarkoitettu korkeapainepesurin kan‐
tamiseen ja kuljettamiseen.
2 Pidike
Pidikettä käytetään ruiskupistoolin säilyttämi‐
seen.
3 Pidike
Pidikettä käytetään ruiskutuslaitteen säilyttä‐
miseen.
4 Kuljetuskahva
Kuljetuskahva on tarkoitettu korkeapainepe‐
surin kantamiseen.
0458-004-9821-B
1
2
3
15
14
13
#
12
5 Keinukytkin
Korkeapainepesuri käynnistetään ja sammu‐
tetaan keinukytkimellä.
6 Yhde
Yhteitä käytetään vesiletkun liittämiseen.
7 Ohjainaukko
Ohjainaukko ohjaa korkeapaineletkua letku‐
kelasta etupuolella.
8 Kampi
Kammella pyöritetään letkukelaa.
9 Pidike
Pidikettä käytetään liitoskaapelin irrottami‐
seen ja säilyttämiseen.
10 Verkkopistoke
Verkkopistoke yhdistää liitoskaapelin pistora‐
siaan.
11 Liitoskaapeli
Liitoskaapeli yhdistää korkeapainepesurin
verkkopistokkeeseen.
12 Yhde
Yhteitä käytetään vesiletkun liittämiseen.
13 Kotelot
Koteloissa säilytetään mukana toimitettuja
suuttimia.
14 Pesuainepullo
Puhdistusainepulloa käytetään puhdistusai‐
neella puhdistamiseen.
15 Korkeapaineletku
Korkeapaineletku ohjaa vettä korkeapaine‐
8
pumpusta ruiskupistooliin.
9
16 Letkukela
10
Letkurumpua käytetään korkeapaineletkun
11
kelaamiseen.
9
# Koneen numerolla varustettu arvokilpi
3.2 Ruiskutuslaite
1
13
1 Suihkuputki
Suihkuputki yhdistää ruiskutuspistoolin suutti‐
meen.
2 3
6
7
12
9
11
suomi
4
5
8
10
