6 Zmontowanie myjki wysokociśnieniowej

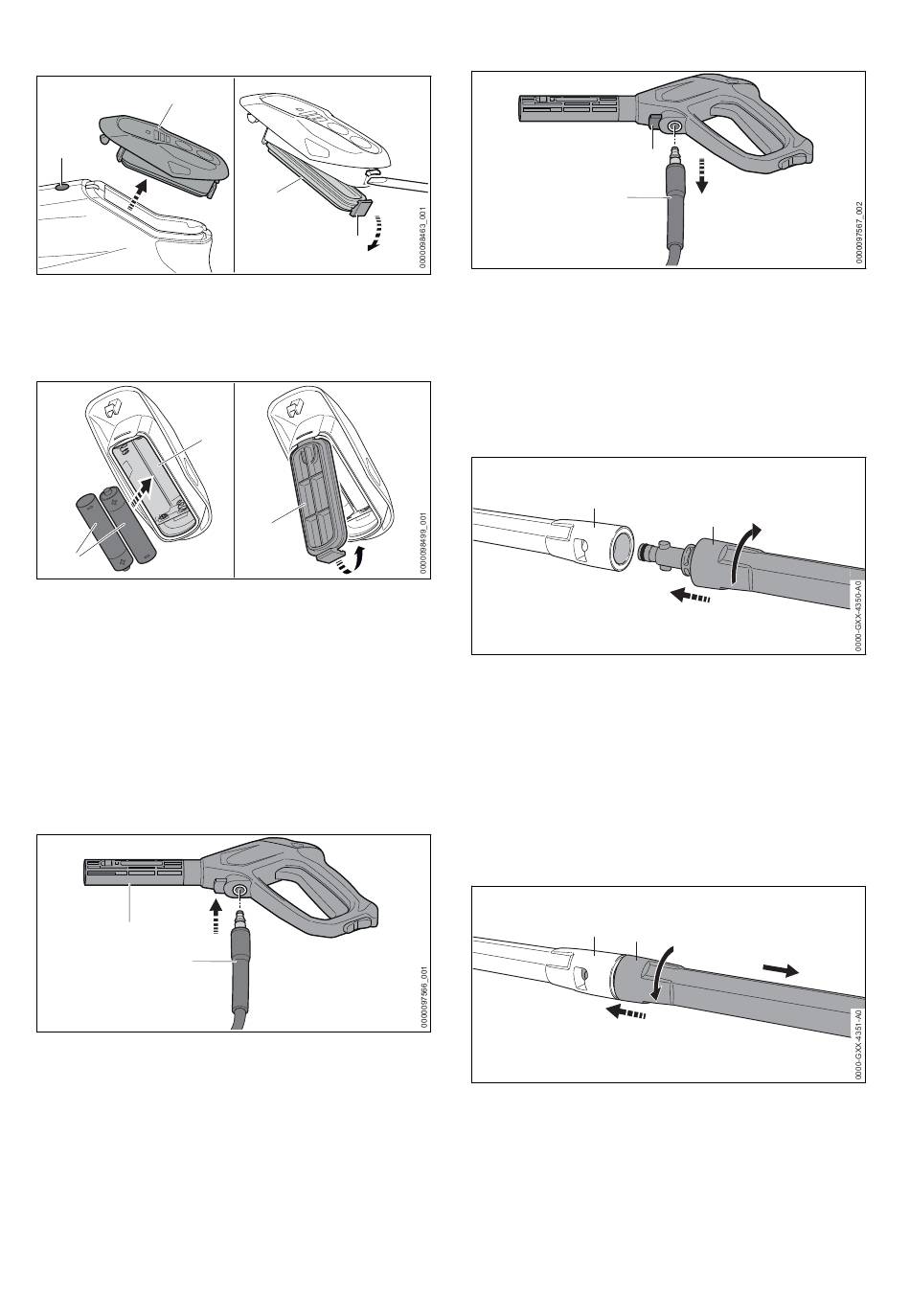

6.2 Wkładanie baterii
2
1
► Wcisnąć przycisk blokady (1).
► Zdjąć pole obsługi (2).
► Otworzyć dźwignię blokującą (3).
► Zdjąć pokrywę (4).
2
5
► Włożyć baterię (5) zgodnie z biegunowością
(+/-) w panel obsługi (2).
► Zamknąć pokrywę (4).
► Umieścić panel obsługi na pistolecie natrysko‐
wym.
Panel obsługi słyszalnie się zatrzaskuje.
6.3 Montaż i demontaż pistoletu
natryskowego
6.3.1 Montaż pistoletu
1
2
► Wsunąć króciec (2) w pistolet (1).
Będzie słychać dźwięk zatrzaśnięcia
króćca (2).
► W razie trudności z wsunięciem króćca (2)
w pistolet (1): posmarować uszczelkę
króćca (2) smarem do armatury.
0458-004-9821-B
4
3
4
6.3.2 Demontaż pistoletu
2
► Nacisnąć i przytrzymać dźwignię bloku‐
jącą (1).
► Wyciągnąć króciec (2).
6.4 Montaż i demontaż lancy
natryskowej
6.4.1 Montaż lancy natryskowej
2
► Lancę natryskową (1) wsunąć w pistolet
natryskowy (2).
► Lancę natryskową (1) obracać do momentu
zablokowania.
► W razie trudności z wsunięciem lancy natrys‐
kowej (1) w pistolet natryskowy (2): Uszczelkę
na lancy natryskowej (1) posmarować smarem
do armatury.
6.4.2 Demontaż lancy natryskowej
2
1
► Ścisnąć lancę natryskową (1) i pistolet natrys‐
kowy (2) i przekręcić do oporu.
► Rozłożyć lancę natryskową (1) i pistolet
natryskowy (2).
1
1
