SmartBryter trådløs
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet, og installer ELKO SmartHUB for å
konfigurere og kontrollere
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig
online i systemets brukerveiledning:
Skann QR-koden eller følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
FARE FOR ELEKTRISK STØT,
EKSPLOSJON ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres
av faglærte. Faglærte må bevise at de har
grundig kunnskap på følgende områder:
• Koble til installasjonsnettverk
• Koble til flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler
og forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Det er nødvendig å utføre arbeid på
|
strømforsyningen hvis du monterer enhe
ten på en veggboks med 230 V strøm
ledninger eller en eksisterende bryter/
strømuttak-kombinasjon.
Bli kjent med produktet

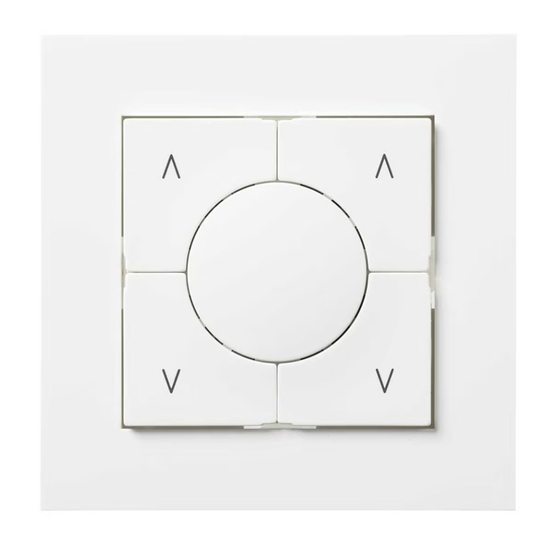

SmartBryter trådløs (heretter kalt enhet) brukes
til å styre en gruppe Zigbee-enheter i samme
Zigbee-nettverk.
Enheten kan konfigureres via ELKO Smart-
appen eller kobles sammen med andre ELKO
Smart-enheter.
Enheten fungerer med en kanal som standard.
Den kan også konfigureres til å fungere med to
kanaler.
Hvis du vil ha mer informasjon om hvordan
du konfigurerer fra en til to kanaler, kan du
se i systemets brukerveiledning.
Pakkens innhold
A SmartBryter trådløs
B Batteri
C Selvklebende puter
D Selvklebende sølvfolie
E Installasjonsveiledning
|
Veggboksen, plugger og skruer er ikke
inkludert i pakken.
D
Monteringselementer
F Festeramme
G Frontdeksel
H Låsering
I Vippebryter
Montere enheten
• Veggboks, tre eller vegg: Bruk
|
monteringsskruer.
• Andre egnede overflater: Bruk
1
selvklebende puter.
• Overflater av glass: Bruk selvklebende
puter og selvklebende sølvfolie.
2
• Når du monterer enheten må du sørge
for at pilene på festerammen peker
oppover.
Merk: Ikke installer enheten på overflater av
metall, da det kan påvirke enhetens trådløse
kommunikasjon og ytelse.
Montere med skruer
1 Fjern vippebryteren.
3
2 Fjern låseringen og frontdekslet.
3 Skru fast festerammen på overflaten med
4
2
skruer.
4 Trykk på plass låseringen, frontdekslet og
deretter vippebryteren på festerammen.
↓
... Montere med selvklebende puter
↓
• Fest de selvklebende putene C i hvert av de
fire hjørnene på baksiden av festerammen.
• Kleb enheten til overflaten.
Montere med selvklebende sølvfolie
|
De selvklebende putene C må festes på
festerammen.
• Lim den selvklebende sølvfolien D på
overflaten. Unngå folder eller bobler i folien.
• Kleb enheten til den selvklebende sølvfolien.
Sette inn batteriet
FARE FOR KJEMISK FORBRENNING
Oppbevar batteriene utilgjengelig for barn.
Oppsøk lege umiddelbart hvis batteriene
ELKO Smart-enheter.
svelges.
Hvis du ikke følger disse instruksjonene,
kan det føre til alvorlig personskade eller
død.
1 Press ned batteridekslet.
2 Skyv det mot høyre for å fjerne det.
3 Sett inn batteriet med plusstegnet (+) vendt
utover.
4 Press ned batteridekslet og skyv det mot
venstre for å sette det på plass igjen.
|
Det nye batteridekslet har barnesikring.
Bytte ut batteriet
FARE
|
Kast brukte batterier i henhold til lovpålag
te forskrifter.
Betjeningselementer
J Oppsett-/tilbakestillingsknapp
K Statuslampe
Stille inn enheten
|
Fjern vippebryteren fra enheten for å se
statuslampen.
Koble til ELKO
SmartHUB
Trykk kort (< 0,5 s) på oppsett-/tilbakestil-
lingsknappen tre ganger for å koble til et
tilgjengelig Zigbee-nettverk. Statuslampen blinker
oransje, og lyser grønt når tilkoblingen til Zig-
bee-nettverket er fullført.
Du finner mer informasjon i
systemetsbrukerveiledning.
Koble til andre ELKO Smart-enheter
Hvis du vil kontrollere produkter i
romkontrollmodus, kan de kobles sammen med
andre ELKO Smart-enheter i samme Zigbee-
nettverk.
Tilbakestilling av enheten
Trykk kort (< 0,5 s) på oppsett-/tilbakestil-
lingsknappen tre ganger, og trykk deretter lenge
(> 10 s) på oppsett-/tilbakestillingsknappen én
gang for å tilbakestille enheten til fabrikkstan-
dardmodus.
Statuslampen blinker rødt, og lyser uavbrutt rødt
når enheten er tilbakestilt.
| Når enheten tilbakestilles, slettes
programmeringen og nettverksdataene.
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Batteri
Batterilevetid
Maks overført
effekt
IP-rangering
Frekvensbånd
Rekkevidde
Driftstemperatur
Relativ fuktighet
Sertifisering
Ikke kast apparatet i det vanlige hus-
holdningsavfallet, men lever det på et
offentlig innsamlingssted. Profesjonell
gjenvinning beskytter mennesker og miljø
mot mulige negative effekter.
Varemerker
• Zigbee
®
Alliance.
• Apple og App Store
®
registrerte varemerker for Apple Inc.
• Google Play
merkevarenavn eller registrerte varemerker for
Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet opp-
fyller alle nødvendige krav og andre relevante
bestemmelser i RADIOUTSTYRSDIREKTIVET
2014/53/EU. Samsvarserklæringen kan lastes
ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Telefon: +47 67 80 73 00 – E-post: elko@elko.no
Postboks Etterstad 6598, 0607 Oslo
www.elko.no
