Elko EKO07115 Manual

no
EKO07115, EKO07116, EKO07117
A B
1
2
4
J
H I
C
1 3
UP UP
1
2
4 4
K
1
3
UP
A L
4 2
GDE70266-03
05/2021
sv
C D E
3
4
3
1 3
UP
2 4
3 3
UP UP
2
4 4
3× < 0,5 s 3× < 0,5 s + 1× 10 s
↓
...
↓
×1 s
SmartBryter trådløs
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet, og installer ELKO SmartHUB for å
konfigurere og styre ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig
online i systemets brukerveiledning:
Skann QR-koden eller følg koblingen.
For din sikkerhet
FARE FOR ELEKTRISK STØT,
EKSPLOSJON ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres
av faglærte. Faglærte må bevise at de har
grundig kunnskap på følgende områder:
• Koble til installasjonsnettverk
• Koble til flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler
og forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Det er nødvendig å utføre arbeid på strøm-
|
forsyningen hvis du monterer enhe ten på
en veggboks med 230 V strøm ledninger
eller en eksisterende bryter/ strømut-
tak-kombinasjon.
G Bli kjent med produktet

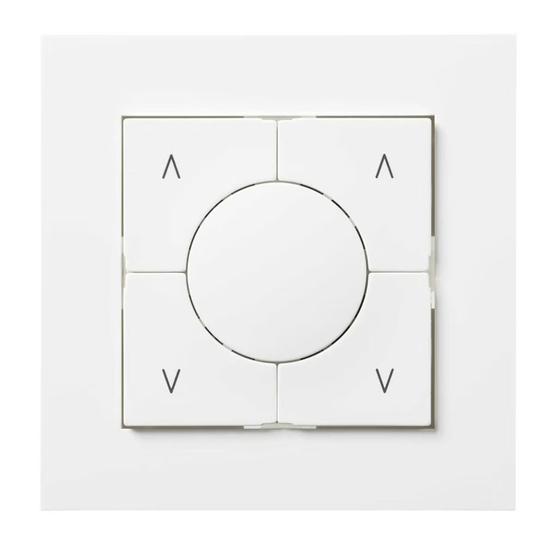

SmartBryter trådløs (heretter kalt enhet) brukes
til å styre en gruppe Zigbee-enheter i samme
Zigbee-nettverk.
Enheten kan konfigureres via ELKO Smart-
F
appen eller kobles sammen med andre ELKO
Smart-enheter.
Pakkens innhold
A SmartBryter trådløs
B Batteri
C Selvklebende puter
D Selvklebende sølvfolie
E Installasjonsveiledning
Veggboksen, plugger og skruer er ikke
|
inkludert i pakken. De må anskaffes av
brukeren.
Monteringselementer
F Festeramme
G Modul
H Frontdeksel
I Låsering
D J Vippebryter
Montere enheten
• Veggboks, tre eller vegg: Bruk
|
monteringsskruer.
• Bruk klebende puter for jevne overflater.
• Overflater av glass: Bruk selvklebende
puter og selvklebende sølvfolie.
• Under montering av enheten må pilen til
modulen peke oppover
Merk: Ikke installer enheten på overflater av
metall, da det kan påvirke enhetens trådløse
kommunikasjon og ytelse.
1
3 1
Montere med skruer
UP
A
1 Fjern vippebryteren.
2
4
2 Fjern låseringen og frontdekslet.
3 Skru fast festerammen på overflaten med
skruer.
4 Trykk på plass låseringen, frontdekslet og
deretter vippebryteren på festerammen.
Montere med selvklebende puter
• Fest de selvklebende putene C i hvert av de
fire hjørnene på baksiden av festerammen.
• Kleb enheten til overflaten.
Montere med selvklebende sølvfolie
2
|
De selvklebende putene C må festes på
festerammen.
• Fest sølvfilmen D på glasset for å skjule
↓
baksiden av bryteren. Unngå bobler og bretting
... av folien ved festing.
↓
• Kleb enheten til den selvklebende sølvfolien.
Sette inn batteriet
FARE FOR KJEMISK FORBRENNING
Oppbevar batteriene utilgjengelig for barn.
Oppsøk lege umiddelbart hvis batteriene
svelges.
Hvis du ikke følger disse instruksjonene,
kan det føre til alvorlig personskade eller
død.
1 Press ned batteridekslet.
2 Skyv det mot høyre for å fjerne det.
3 Sett inn batteriet med plusstegnet (+) vendt
4 Press ned batteridekslet og skyv det mot
|
Bytte ut batteriet
|
Betjeningselementer
http://proff.elko.no/elko-smart
K Trykknappen (Oppsett/tilbakestillings)
L Statuslampe
Stille inn enheten
FARE
|
Koble til ELKO
SmartHUB
Trykk kort (< 0,5 sek.) på trykknappen 3 ganger
for å koble til et tilgjengelig Zigbee-nettverk.
Statuslampen blinker oransje, og lyser grønt når
tilkoblingen til Zigbee-nettverket er fullført.
Koble til andre ELKO Smart-enheter
Hvis du vil styre produkter i romkontrollmodus,
kan de kobles sammen med andre ELKO Smart-
enheter i samme Zigbee-nettverk.
Du finner mer informasjon i
systemetsbrukerveiledning.
Tilbakestilling av enheten
Trykk kort (< 0,5 sek.) på trykknappen 3 ganger,
og trykk deretter og hold inne trykknappen
(> 10 s), så blinker statuslampen rødt. Slipp der-
etter opp trykknappen, så slutter statuslampen å
blinke når enheten tilbakestilles riktig.
Enheten starter på nytt og blinker grønt i noen
sekunder. Etter tilbakestilling slås LED av for å
spare batteriet.
|
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Batteri
Batterilevetid
IP-rangering
Driftsfrekvens:
Maks.
radiofrekvensstrøm
overført
Rekkevidde
Driftstemperatur
Relativ fuktighet
Sertifisering
Varemerker
• Zigbee
Alliance.
• Apple
registrerte varemerker for Apple Inc.
• Google Play
merkevarenavn eller registrerte varemerker for
Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet opp-
fyller alle nødvendige krav og andre relevante
bestemmelser i RADIOUTSTYRSDIREKTIVET
2014/53/EU. Samsvarserklæringen kan lastes
ned her: ELKO.no
ELKO
ELKO AS
Sandstuveien 68, 0680 Oslo
Pb. 6598 Etterstad, 0607 Oslo
Telefon: +47 67 80 73 00,
E-post: support@elko.no
www.elko.no
ADVARSEL
utover.
venstre for å sette det på plass igjen.
Batteridekslet er utformet med
barnesikringsbeskyttelse.
Kast brukte batterier i henhold til lovpålag
te forskrifter.
Fjern vippebryteren fra enheten for å se
statuslampen.
Når enheten tilbakestilles, slettes program-
meringen og nettverksdataene.
CR2032
Opptil 5 år (avhengig
av bruksfrekvens og
batterikvalitet)
IP20
2405 - 2480 MHz
≤10 mW
100 m åpent område
Fra –5 °C til 45 °C
Fra 10 % til 95 %
Zigbee 3.0
Ikke kast apparatet i det vanlige hus-
holdningsavfallet, men lever det på et
offentlig innsamlingssted. Profesjonell
gjenvinning beskytter mennesker og miljø
mot mulige negative effekter.
er et registrert varemerke for Zigbee
®
og App Store er merkevarenavn eller
® ®
Store og Android er
™ ™
1/4
