Summary of Contents for Sime RX 19 TP

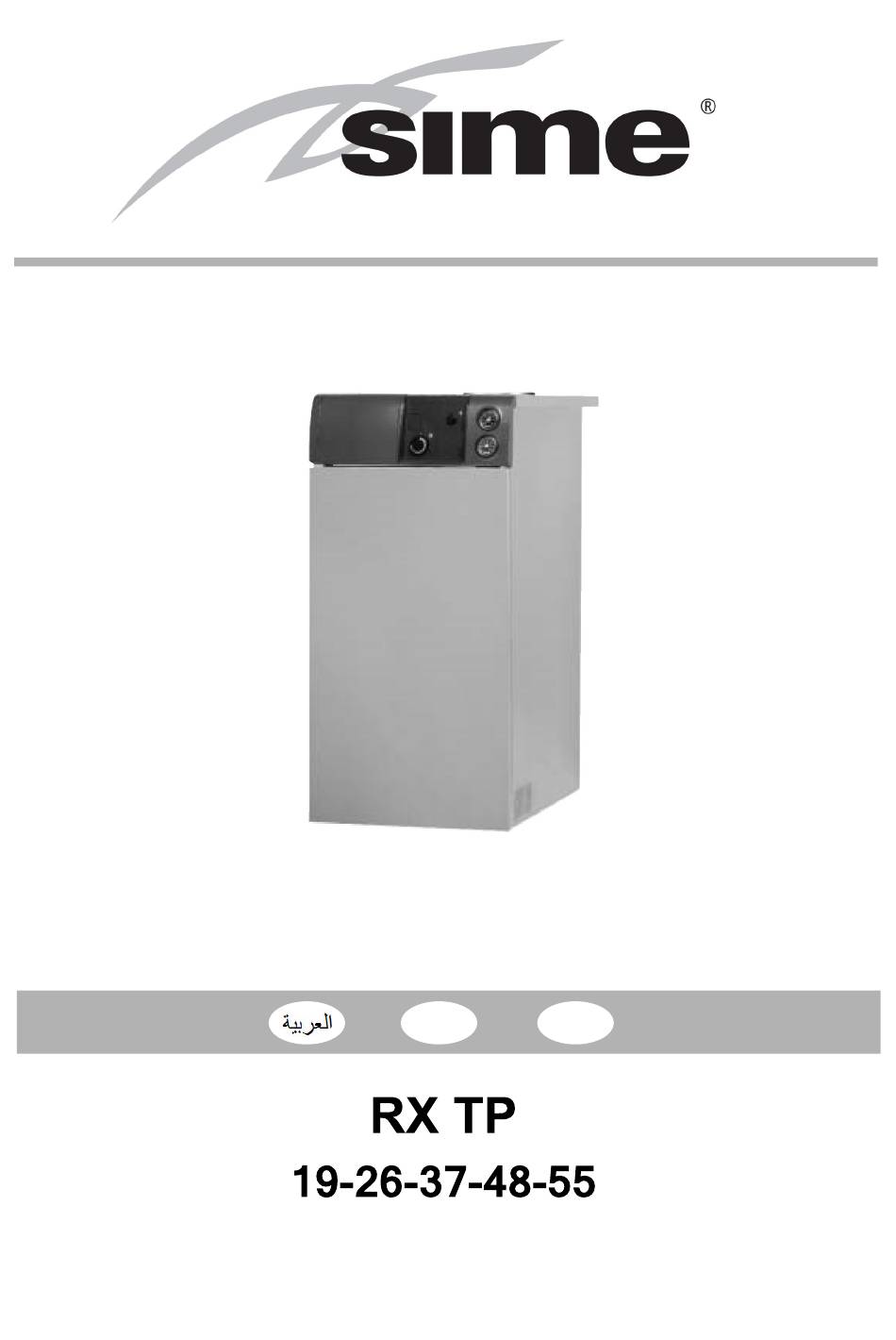

  • Page 1 Français English Cod. 6091836 - 02/2017...
  • Page 4 ‫روابط‬ ‫العودة التدفئة‬ 1 ¼” ‫تدفق التدفئ‬ 1 ½” ‫اتصال الغاز‬ 3/4”...
  • Page 5 RX TP ‫كيلووا ط ال طاقة ال حراري ة‬ 60.7 48.8 39.1 30.5 20.0 69.2 55.0 44.8 34.8 25.0 ‫انتاج ال حرارة كيلووا ط‬ ‫عنا صر من ال حدي د الزهر رقمعنا صر من ال حديد الزهر رقم‬ ‫محتو ى ال ماء‬ ‫ماك...
  • Page 14 ‫أسطورة‬...
  • Page 21 POUR L'INSTALLATEUR TABLES DES MATIÈRES DESCRIPTION DE L'APPAREIL......................page..22 INSTALLATION............................page..25 CARACTÉRISTIQUES......................... ..page..28 UTILISATION ET ENTRETIEN......................page..29 IMPORTANT Au.moment.d'effectuer.le.premier.allumage.de.la.chaudière,.il.est.bien.de.procéder.aux.contrôles.suivants.: –. Contrôler.qu'il.n'y.ait.pas.de.liquide.ni.de.matériaux.inflammables.à.proximité.de.la.chaudière. –. Veiller.à.ce.que.le.branchement.électrique.ait.été.effectué.correctement.et.que.le.fil.de.terre.soit.relié.à. une.bonne.installation.de.la.terre. –. Ouvrir.le.robinet.du.gaz.et.vérifier.l’étanchéité.des.raccords,.y.compris.celui.du.brûleur. –. Veiller.à.ce.que.la.chaudière.soit.prévue.pour.fonctionner.avec.le.type.de.gaz.distribué. –. Vérifier.que.le.tuyau.d'évacuation.des.produits.issus.de.la.combustion.soit.dégagé. –. Veiller.à.ce.que.les.vannes.éventuelles.soient.ouvertes. –. Veiller.à.ce.que.l'installation.soit.pleine.d'eau.et.qu’elle.soit.bien.éventée. –. S'assurer.que.le.circulateur.ne.soit.pas.bloqué. –. Éventer.l'air.qu’il.y.a.dans.le.tuyau.du.gaz.en.intervenant.sur.le.tube.d’évent.approprié.de.prise.de.la. pression,.situé.à.l'entrée.de.la.vanne.à.gaz.

  • Page 22: Description De L'appareil

    DESCRIPTION DE L'APPAREIL INTRODUCTION à.un.système.électrique.. Respecter.les.instructions.de.ce.ma- Il.s'agit.d'appareils.réservés.unique- nuel. pour. effectuer. une. installation. Les.appareils.RX TP.sont.des.chau- ment.au.chauffage.et.pouvant.fonc- correcte. et. obtenir. un. fonctionne- tionner.au.gaz.naturel.(méthane),.au. ment.parfait.de.l'appareil. dières. en. fonte. auto-alimentées. et. butane.(G30).ou.au.propane.(G31).. ne.nécessitent.pas.de.branchement. DI MEN SIO NS 1.2.1 Version RX 19-26 TP (fig. 1) RACCORDS R..
  • Page 23 CARACTÉRISTIQUES TECHNIQUES 19 TP 26 TP 37 TP 48 TP 55 TP Puissance thermique 22,0. 30,5. 39,1. 48,8. 60,7 Débit calorifique 25,0. 34,8. 44,8. 55,0. 69,2 Éléments en fonte n° Capacité en eau Pression maximale de fonctionnement bar. Température maximale de fonctionnement °C. Température des fumées.
  • Page 24 COMPOSANTS PRINCIPAUX (fig. 2) LÉGENDE . 1. Robinet.d'évacuation . 2. Collecteur.brûleurs . 3. Brûleur.pilote . 4. Allumage.piézo-électrique . 5. Thermostat.de.sécurité . 6. Vanne.du.gaz . 7. Panneau.de.commande . 8. Gaine.porte-bulbes . 9. Porte.voyant .10. Prise.pression.gaz Fig..2...

  • Page 25: Installation

    INSTALLATION L'installation. doit. être. fixe. et. elle. RACCORDEMENT cuit.. DE L’ÉQUIPEMENT ATTENTION : Le défaut de lavage doit.être.réalisée.exclusivement.par. de l’équipement thermique et d’ad- une.société.spécialisée.et.qualifiée,. dition d’un inhibiteur approprié Pour.protéger.le.système.thermique. conformément.à.toutes.les.instruc- des. dommages. dus. à. la. corrosion,. annulent la garantie de l'appareil. tions.et.dispositions.reportées.dans.
  • Page 26 filtre.à.l’entrée.du.gaz.qui,.quoi.qu’il. combustibles. et. facilement. in- de. la. chaudière. avec. le. conduit. de. en. soit,. n’est. pas. en. mesure. de. re- flammables.; fumée. ou. avec. la. cheminée,. à. tra- tenir.toutes.les.impuretés.contenues. –. en. dessous. de. l'entrée. du. pre- vers. les. canaux. de. fumée,. confor- dans.les.tuyaux.de.gaz.du.réseau..
  • Page 27 2.4.1 Schéma électrique (fig. 5) LÉGENDE TR. Thermostat.de.réglage TF. Thermostat.des.fumées TS. Thermostat.de.sécurité TP. Thermopile Thermocouple VP. Bobine.pilote BP. Bobine.principale.vanne.du.gaz TA. Thermostat.d’ambiance REMARQUE : Câbles 1 x 2,5 mm Fig..5...

  • Page 28: Caractéristiques

    CARACTÉRISTIQUES DISPOSITIF FUMÉES (fig. 6) Dans. les. versions. RX 37÷55 TP,. le. nécessaires. aux. fonctions. automa- capillaire.du.thermostat.des.fumées. tiques.et.manuelles.de.réglage.et.de. situé.du.côté.arrière.de.la.chaudière,. sécurité.de.la.chaudière.à.gaz. Il. s'agit. d'un. dispositif. de. sécurité. doit. être. introduit. dans. le. trou. de. ø. Cette.soupape,.alimentée.par.la.ten- contre.le.reflux.des.fumées.dans.la. 12,5. de. l'étrier. de. support. de. l'an- sion.générée.par.la.thermopile,.peut.

  • Page 29: Utilisation Et Entretien

    UTILISATION ET ENTRETIEN ALLUMAGE ET RÉGLAGE VANNE DU GAZ SIT 820 NOVA mV (fig. 7) -.S'assurer. que. l'installation. et. la. chaudière. soient. pleines. d'eau. et. parfaitement. purgées.. Enle- ver.la.vis.de.prise.de.pression.en. entrée. sur. la. vanne. du. gaz. (7). et. enclencher. un. manomètre. à. co- lonne.
  • Page 30 de.la.valeur.exacte. férieure. 4.6.3 Contrôle et nettoyage du Il.est.conseillé.d’effectuer.ce.réglage. –. Retirer. la. cornière. qui. bloque. les. brûleur pilote lentement.et.progressivement. flancs. Les. lectures. du. compteur. doivent. –. Retirer.les.parois.avant.et.arrière. Nettoyer. à. l'aide. d'un. jet. d'air. le. être. effectuées. au. moins. trente. se- en. desserrant. les. quatre. écrous. trou.
  • Page 31 PROBLÈMES –. Remplacer.la.vanne.à.gaz. DE FONCTIONNNEMENT La chaudière se salissant facile- ment, le corps en fonte s’écaille Le brûleur pilote ne s’allume pas. –. Contrôler. que. l’afflux. du. gaz. et le thermostat de sécurité des fumées intervient souvent. soit. régulier. et. que. l’air. dans. les. tuyaux.ait.été.éliminé.
  • Page 32 POUR L'UTILISATEUR MISES EN GARDE –. En.cas.de.panne.ou.de.dysfonctionnement.de.l'appareil,.le.désactiver.en.évitant.toute.tentative.de. réparation.ou.d'intervention.directe..Contacter.exclusivement.un.technicien.qualifié. –. L'installation.de.la.chaudière,.toute.intervention.d'assistance.et.d’entretien.doivent.être.effectuées. par.un.personnel.qualifié..Il.est.strictement.interdit.d'altérer.les.dispositifs.scellés.par.le.fabricant. –. Il.est.strictement.interdit.d'obstruer.les.grilles.d'aspiration.et.l'ouverture.d'aération.de.la.pièce.où. l'appareil.est.installé. ALLUMAGE ET FONCTIONNEMENT ALLUMAGE DE LA CHAUDIÈRE en.contrôlant.que.le.brûleur.pilote. thermostat.(1).avec.plage.de.réglage. (fig.9) reste. allumé.. Si. elle. s’éteint,. re- allant.de.45.à.85°C..La.valeur.de.la. commencer.l’opération. température. réglée. est. contrôlée. Pour.allumer.la.chaudière,.procéder. -. Pour.allumer.le.brûleur.principal,. sur.le.thermomètre.(2)..Pour.garan- comme.suit.: appuyer.
  • Page 33 la.vanne.du.gaz.en.position.OFF.(C).. produit fréquemment, deman- ATTENTION : Si le blocage de la Fermer.le.robinet.du.tuyau.d’alimen- der l'intervention d'un Personnel chaudière se reproduit, demander Technique Qualifié pour un contrôle. l'intervention de techniciens quali- tation.en.gaz.si.le.générateur.restera. inutilisé.pendant.une.longue.période. fiés. de.temps. DISPOSITIF FUMÉES (fig. 10) TRAN SFOR MA TIO N DU GAZ THERMOSTAT DE SÉCURITÉ...
  • Page 34 ÉLIMINATION DE L'APPAREIL. Une. fois. que. l’appareil. n’est. plus. utile,. L’ÉLIMINER. EN. FAISANT. LE. TRI.DES.PIÉCES.conformément.à.la. loi.en.vigueur. IL.NE.DOIT.PAS.ÊTRE.ÉLIMINÉ.avec. les.déchets.urbains. Il. peut. être. confié. aux. centres. de. collecte.des.déchets,.le.cas.échéant,. ou.chez.un.revendeur.qui.propose.ce. service. L’élimination. par. tri. évite. les. dom- mages. potentiels. pour. l’environ- nement. et. la. santé.. Il. permet. éga- lement.
  • Page 35 INSTALLER INSTRUCTIONS CONTENTS 1  DESCRIPTION OF THE BOILER......................pag..36 2  INSTALLATION............................pag..39 3  CHARACTERISTICS..........................pag..41 4  USE AND MAINTENANCE........................pag..42 IMPORTANT When.carrying.out.commissioning.of.the.boiler,.you.are.highly.recommended.to.perform.the.following.checks: –. Make.sure.that.there.are.no.liquids.or.inflammable.materials.in.the.immediate.vicinity.of.the.boiler. –. Make.sure.that.the.electrical.connections.have.been.made.correctly.and.that.the.earth.wire.is.connected. to.a.good.earthing.system. –. Open.the.gas.tap.and.check.the.soundness.of.the.connections,.including.that.of.the.burner. –. Make.sure.that.the.boiler.is.set.for.operation.for.the.type.of.gas.supplied. –. Check.that.the.flue.pipe.for.the.outlet.of.the.products.of.the.combustion.is.unobstructed. –. Make.sure.that.any.shutoff.valves.are.open. –. Make.sure.that.the.system.is.charged.with.water.and.is.thoroughly.vented. –. Check.that.the.circulating.pump.is.not.locked. –. Purge.the.system,.bleeding.off.the.air.present.in.the.gas.pipe.by.operating.the.pressure.relief.valve.on.the. gas.valve.inlet.

  • Page 36: Description Of The Boiler

    1  DESCRIPTION OF THE BOILER 1.1  INTRODUCTION These. devices. are. intended. for. hea- are.provided.to.ensure.proper.instal- ting. only. and. can. run. with. natural. lation. and. perfect. operation. of. the. The. RX  TP. self-powered. cast. iron. gas. (methane). butane. gas. (G30). or. appliance... propane.(G31) boilers. do. not. require. connection. to. The.instructions.given.in.this.manual.
  • Page 37 1.3  TECHNICAL FEATURES RX    19 TP  26 TP  37 TP  48 TP  55 TP Heat output  22.0. 30.5. 39.1. 48.8. 60.7 Heat input   25.0. 34.8. 44.8. 55.0. 69.2 Number of sections  n°  Water content  Maximum water head  bar. Maximum temperature  °C. Smokes temperature. °C. 119. 118. 110. 130. Smokes flow. gr/s. 24.7. 34.7. 52.2. 53.1. 59.2 Category ...
  • Page 38 1.4  MAIN COMPONENTS (fig. 2) . 1. Drain.cock.(1/2”) 2. Burner.colletor . 3.. Pilot.burner . 4.. Piezoelectric.activation . 5. Safety.stat . 6. Gas.valve 7. Control.panel . 8.. Bulb.holder.sheath . 9.. Indicator.door . 1 0.. Gas.pressure.connection Fig..2...

  • Page 39: Installation

    2  INSTALLATION The. boiler. should. be. installed. in. a. following.the.manufacturer’s.instruc- of. natural. draught. plants. must. have. fixed. location. and. shall. be. carried. tions. (specific. tests. are. available. at. the.following.characteristics: out. only. by. specialized. and. qualified. your. dealer).. The. safety. valve. drain. –.
  • Page 40 to. the. flue. or. to. the. stack. through. including.the.union.to.the.stack/flue.. cal.system.. flue. ducts.. In. making. the. connec- For. changes. of. direction,. use. only. When.the.boiler.is.on,.voltage.values. tion. observe. the. dimensions. given. curved.components. are. 5/7. mVcc. to. the. thermocouple. and. use. sealing. materials. capable. and.250/300.mVcc.to.the.thermopile.

  • Page 41: Characteristics

    3  CHARACTERISTICS 3.1  SMOKE SAFETY DEVICE changes.to.ensure.it.works.properly.. . one. single. block. for. the. adjustment.   (fig. 6) On. the. RX  37÷55  TP. models,. the. and.safety.of.the.gas.boiler.. smoke. stat. capillary. on. the. back. of. Powered.by.the.thermopile’s.voltage,. the. boiler. shall. be. put. into. the. 12.5. this.valve.can.be.used.with.any.type.of. The.smoke.stat.provides.a.protection. ø.

  • Page 42: Use And Maintenance

    4  USE AND MAINTENANCE 4.1  ACTIVATION AND    SIT 820 NOVA mV    GAS VALVE    ADJUSTMENT (fig. 7) -.Check.that.both.the.system.and.boi- ler.are.full.of.water.and.fully.vented.. Remove.the.inlet.pressure.gauge.on. the.gas.valve.(7).and.engage.a.water. column. gauge.. Open. the. gas. cock.. Check.that.the.upstream.gas.pres- sure. is. equal. to. or. slightly. higher. than.20.mbar..(Attention:.if.pressure. exceeds.37.mbar,.insert.the.pressu- re.reducers.upstream.the.boiler.or. boiler.room). -.Rotate.the.control.knob.(1).to.the.pi- lot.position..Fully.press.the.control. knob..The.gas.will.start.leaking.from. the. pilot.. Switch. the. pilot. on. using. the.
  • Page 43 must  be  carried  out  using  soapy  water  or  special  products.  Do  not  use  naked  flames.  The  conversion  to  different  gas  must  be  carried  out  exclusively  by  authorized  technical  personnel. 4.5  REMOVING THE CASING It.is.possible.to.completely.disassem- ble.the.shell.for.an.easy.maintenance. of. the. boiler. following. these. simple. instructions: –..Remove.
  • Page 44 stat. vation delay. The.poor.voltage.of.the.thermocouple. –. Check.that.the.pilot.burner.flame.is. prevents.the.system.from.working. not.too.short. –..Check. that. the. boiler. body. is. not. too.dirty. 4.6.6  Checking the gas valve    efficiency The main burner does not switch-on. –. The. flue. safety. thermostat. has. Preventive. maintenance. operations. been.activated.(point.3.1) cannot.be.performed.on.the.gas.val- –..Check.the.thermopile.efficiency. ve..Only.the.magnetic.unit.can.be.re- –..Check.the.thermopile.efficiency. placed. –..Replace.the.gas.valve. Anyway,.verify.cleanness.and.remove. any. oxidation. or. dirt. on. the. connec- The ...
  • Page 45 USER INSTRUCTIONS WARNINGS –. In.case.of.fault.and/or.incorrect.equipment.operation,.deactivate.it,.without.making.any.repairs.or.taking.any. direct.action..Contact.the.nearest.authorised.technical.personel. –. The.installation.of.the.boiler.and.any.servicing.or.maintenance.job.must.be.carried.out.by.qualified.personnel.. Under.no.circumstances,.the.devices.sealed.by.the.manufacturer.can.be.tampered.with. –. It.is.absolutely.prohibited.to.block.the.intake.grilles.and.the.aeration.opening.of.the.room.where.the.equipment. is.installed.. LIGHTING AND OPERATION BOILER IGNITION (fig. 9) -..To. switch. the. main. burner. on,. of. the. boiler. we. recommend. not. to. press.and.rotate.the.control.knob. reduce. the. operating. temperature. To. switch. the. boilers. on,. follow. the. to.the.ON.position.(B). below.60ºC. procedure.below: -.
  • Page 46 SAFETY STAT (fig. 9) RX  TP  models. are. equipped. with. safety. stat. (3). with. manual. reset- ting..In.case.the.boiler.temperature. exceeds. 95°C. the. safety. stat. will. extinguish. the. pilot. burner. thus. shutting.off.the.gas.flow.to.the.pilot. and.main.burner. Should. the. stat. trip. off,. it. will. be. necessary.to.unscrew.the.cover.and. reset. the. button. below. for. the. pilot. burner.to.restart.
  • Page 48 Fonderie.Sime.S.p.A..-..Via.Garbo,.27..-..37045.Legnago.(Vr). Tel..+39.0442.631111..-..Fax.+39.0442.631292..-..www.sime.it...
