Проверка комплектности продукта
Перед установкой вызывной панели обязательно необходимо проверить
ее комплектность и наличие всех компонентов.
В комплект панели входит:
Вызывная панель
Кронштейн для накладной установки
Инструкция по установке
Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей
Комплект установочных винтов с ключом
Электрическое подключение
После проверки комплектности устройства можно переходить
к подключению.
Для подключения понадобится:
Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера.
К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,
у которых коммутируемый ток не превышает 1 Ампер.
Блок
питания
для панели
DC
+12V
+
-
Питание Периферийный интерфейс
+12V GND 485+ 485- NC COM
DC12V
SH-42
(опционально)

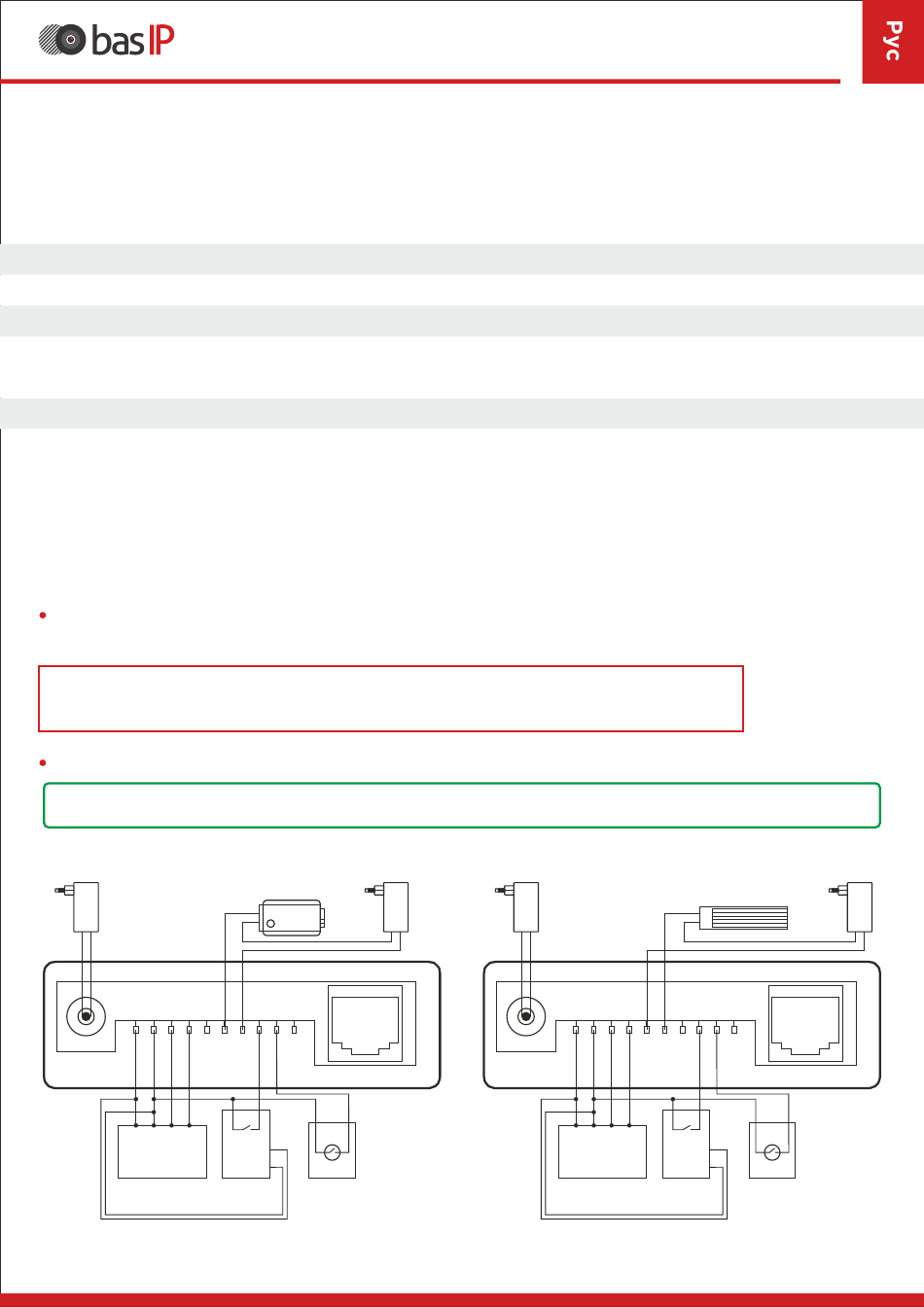

Схема подключения электромеханического замка
при внешнем источнике питания для замка.
Блок
питания
Электро- для замка
механический
замок
DC
+12V
+
Локальная сеть
NO EXIT DS DIN
RJ45
+12V
GND
Датчик двери
SH-45
Кнопка
выхода
Блок
питания
для панели
DC
+12V
+
- -
Питание Периферийный интерфейс
+12V GND
DC12V
(опционально)
Схема подключения электромагнитного замка
с использованием внешнего блока питания для замка.
Электро-
магнитный
замок
Локальная сеть
485+ 485- NC COM NO EXIT DS DIN
SH-42
+12V
GND
Датчик двери
SH-45
Кнопка
выхода
7
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Блок
питания
для замка
DC
+12V
+
-
RJ45
