Электрическое Подключение - BAS-IP AV-01D User Manual

Проверка комплектности продукта
Перед установкой вызывной панели обязательно нужно проверить ее
комплектность и наличие всех компонентов.
В комплект панели входит:
Вызывная панель
Кронштейн для врезной установки
Инструкция по установке
Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей
Комплект заглушек для соединений
Установочные винты с ключом
Электрическое подключение
После проверки комплектности устройства можно переходить
к подключению.
Для подключения понадобится:
Кабель Ethernet UTP cat5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера.
Должны быть подведены провода для подключения шлейфов
сигнализации и домашней автоматики (опционально).
К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,
у которых коммутируемый ток не превышает 5 Ампер.
Блок питания
DC
для панели
+12V
+
-
Электро-
механический замок
+12V GND NC COM
+12V
SH-45 GND
Кнопка выхода

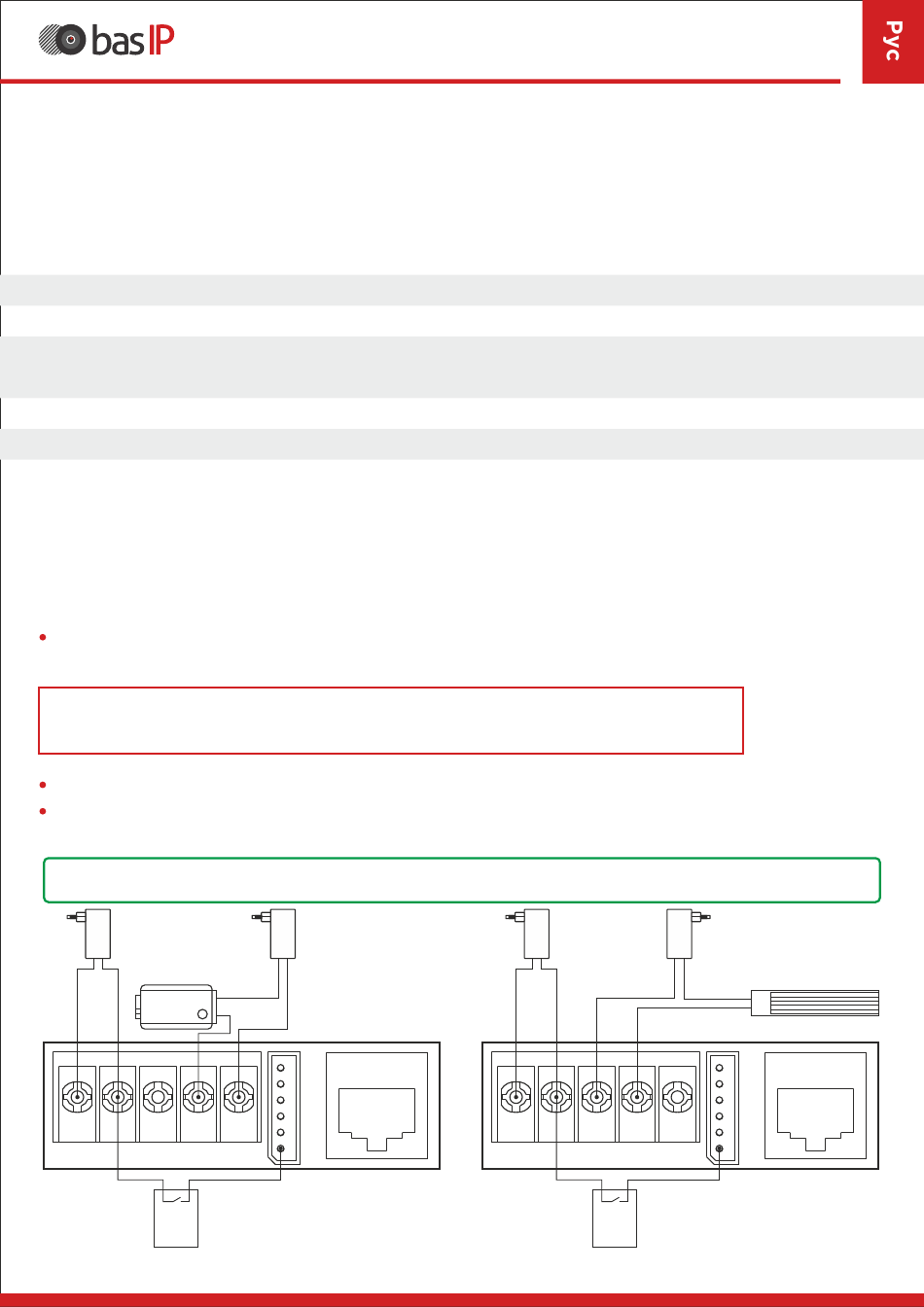

Схема подключения электромеханического замка
при внешнем источнике питания для замка.
Блок питания
DC
для замка
+12V
+
-
485-
Локальная сеть
485+
DS
DIN
GND
EXIT
NO
Блок питания
DC
для панели
+12V
+
-
+12V GND NC COM
+12V
SH-45 GND
Кнопка выхода
Схема подключения электромагнитного замка
с использованием внешнего блока питания для замка.
7
Блок питания
DC
для замка
+12V
+
-
Электромагнитный
замок
485-
Локальная сеть
485+
DS
DIN
GND
EXIT
NO
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
