USER MANUAL
AV-02FDR/E
RED

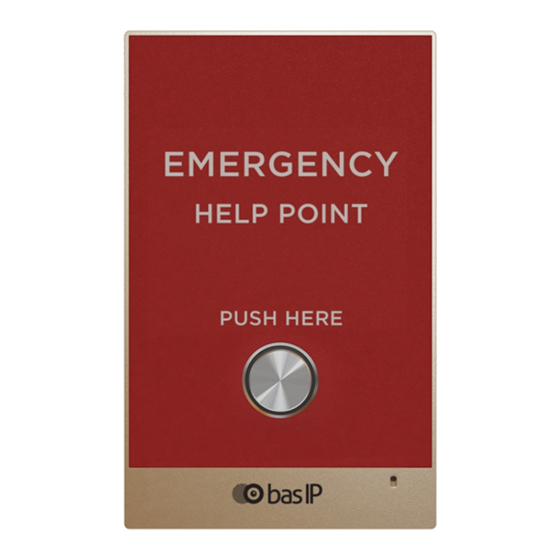

EMERGENCY OUTDOOR PANEL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AV-02FDR/E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BAS-IP AV-02FDR/E

  • Page 1 USER MANUAL AV-02FDR/E EMERGENCY OUTDOOR PANEL...
  • Page 2: Main Feature

    Dimensions for installation: 96 × 152 × 60 mm. Size of the panel: 99 × 159 × 48 mm. Installation: Flush, surface with BR-AV2. EMERGENCY OUTDOOR PANEL AV-02FDR/E Full User Manual wiki.bas-ip.com Device description The mechanical button of this call panel has an almost unlimited resource of presses.
  • Page 3: Electrical Connection

    Completness check of the product Before installation of the outdoor panel, it is necessary to check that it is complete and all components are available. Outdoor panel kit includes: Outdoor panel 1 pc Flush mounting bracket 1 pc Manual 1 pc Set of wires with connectors for connection of power supply, 1 pc lock, and additional modules...
  • Page 4: Mechanical Mounting

    EAN: 5060514912638 Mechanical mounting Before mounting the door panel, a hole or recess in the wall with dimensions of 96 × 152 × 60 mm (for flush mounting) must be provided. It is also necessary to provide supply of a power cable, additional modules and the local network.
  • Page 5: Warranty Conditions

    Warranty The warranty card number Model name Serial number Seller name With following stated terms of warranty is familiar, functional test was performed in my presence: Customer signature Warranty conditions The warranty period of the product — 36 (thirty-six) months from the date of sale.
  • Page 6 Размер самой панели: 99 × 159 × 48 mm. Тип установки: Врезная, накладная с BR-AV2. ПАНЕЛЬ ПОЖАРНОГО ОПОВЕЩЕНИЯ AV-02FDR Полная инструкция wiki.bas-ip.com Описание устройства Механическая кнопка данной вызывной панели имеет практически неограниченный ресурс нажатий. Данная индивидуальная вызывная панель сильно отличается в лучшую сторону по дизайну и характеристикам от...
  • Page 7: Электрическое Подключение

    Проверка комплектности продукта Перед установкой вызывной панели обязательно нужно проверить ее комплектность и наличие всех компонентов. В комплект панели входит: Вызывная панель 1 шт. Кронштейн для врезной установки 1 шт. Инструкция по установке 1 шт. Комплект проводов с коннекторами для подключения 1 шт.
  • Page 8: Механический Монтаж

    EAN: 5060514912638 Механический монтаж Перед монтажом вызывной панели нужно предусмотреть отверстие или углубление в стене с размерами 96×152×60 мм (для врезного монтажа). Также необходимо предусмотреть подвод кабеля питания, доп. модулей и локальной сети. Внимание: отверстие в нижней части кронштейна предназначено для слива...
  • Page 9: Условия Гарантии

    Гарантия Гарантийный талон № Наименование модели Серийный номер ФИО продавца С нижеприведенными условиями гарантии ознакомлен, проверка работоспособности произведена в моем присутствии: Подпись покупателя Условия гарантии Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев со дня продажи. Транспортировка изделия должна производиться в оригинальной или поставляемой...
