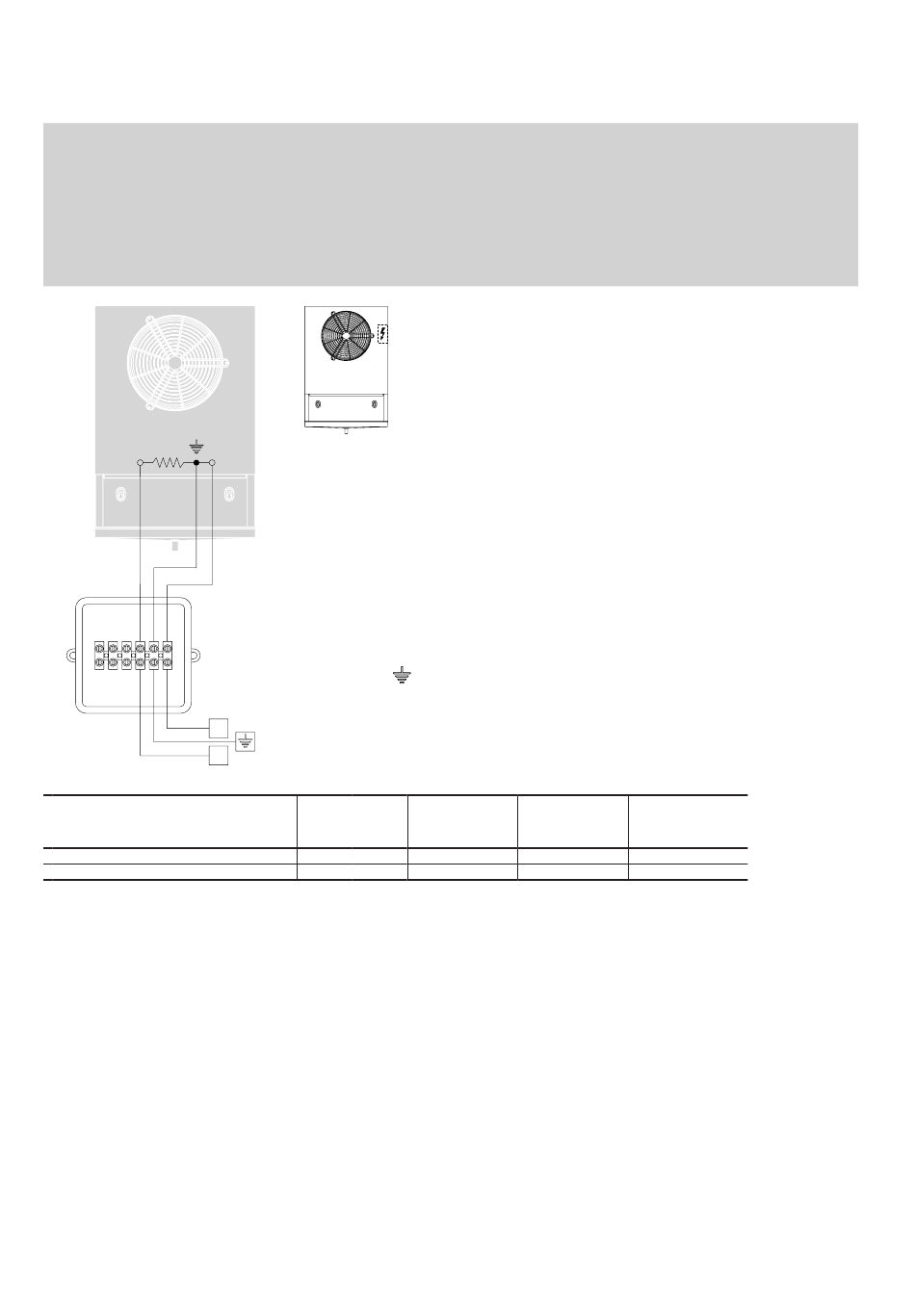

Схема подключений и мощностей электрических ТЭНов
Внимание. Использование соответствующих систем тепловой защиты от линий питания является
обязательным. Для предотвращения вредных скоплений льда на изделиях проводите периодические проверки
функциональности всех нагревательных элементов. Modine не несёт никакой ответственности за дефекты,
приводящие к невыявленным неисправностям. Для моделей, поставляемых с проводкой в распределительной
коробке, снимите крышку для подключения. Обязательно использовать кабели питания с минимальным
сечением в соответствии с техническими нормами, действующими в стране установки, в зависимости также от
способа прокладки, длины кабелей и их типа. Для минимизации риска непрямого прикосновения рекомендуется
заземлить устройство с помощью заземляющего полюса (если таковой имеется). Дополнительную информацию
см. на поставляемых с моделью диаграммах.
R0
SD
L
N
Mодель
Ряды
Общая мощность
92
www.modine.com
SD
230V / 1 / 50-60Hz
= желто-зеленый
L = коричневый
N = синий
R0 = резистоp
SD = распределительные коробки (стандарт для моделей B)
AP 080 081 101
080B 081B 101B
4
W 210
201
201B
6 6
210 420
301
301B
6
630
