8. Suggerimenti per un corretto accesso all'unità
Assemblaggio preliminare
8.1
Serie EP - EP-ED: collegare la resistenza R0 ed i motori sfondando uno degli ingressi presagomati L4; utilizzare il
passacavo in gomma fornito a corredo per evitare danni ai cavi.
8.2
Serie EP/B - EP/BED: la resistenza R0 ed i motori sono già collegati in scatola di derivazione SD; utilizzare comunque gli
ingressi presagomati L4 e il passacavo in gomma fornito a corredo per i collegamenti elettrici.

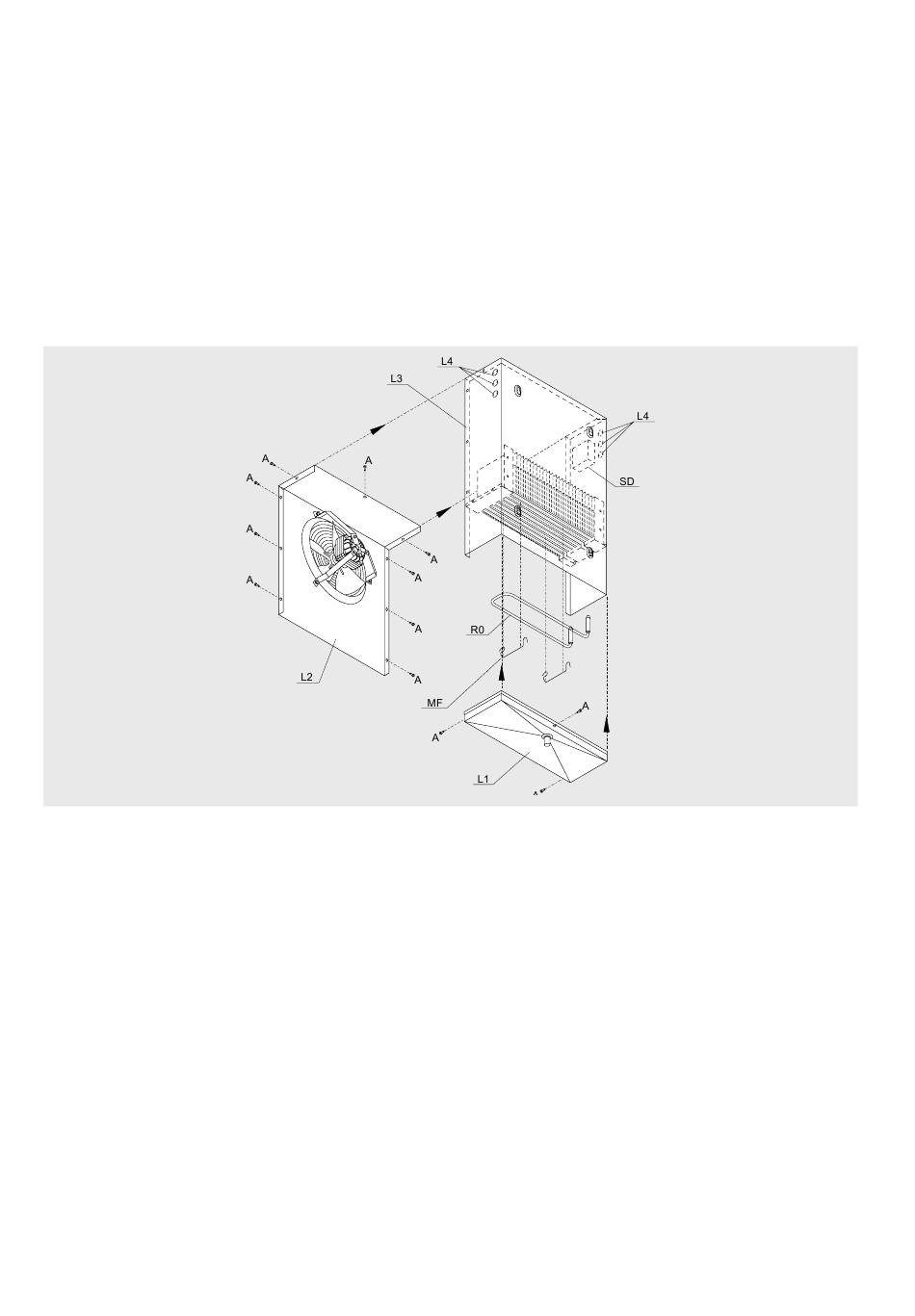

Accesso / Riposizionamento
8.3
Per rimuovere o riposizionare il convogliatore L2 e la vaschetta L1 agire sulle viti A.
8.4
Per rimuovere la resistenza R0 smontare le molle fermeresistenza MF e sfilare la resistenza dal basso.
L1
=
Vaschetta
L2
=
Convogliatore
L3
=
Carenatura
L4
=
Ingressi presagomati
MF
=
Molla fermaresistenza
R0
=
Resistenza
SD
=
Scatola di derivazione (ventilatori e resistenze) di serie su modelli B
