Modine Manufacturing ECO AP 080 Technical Manual page 44

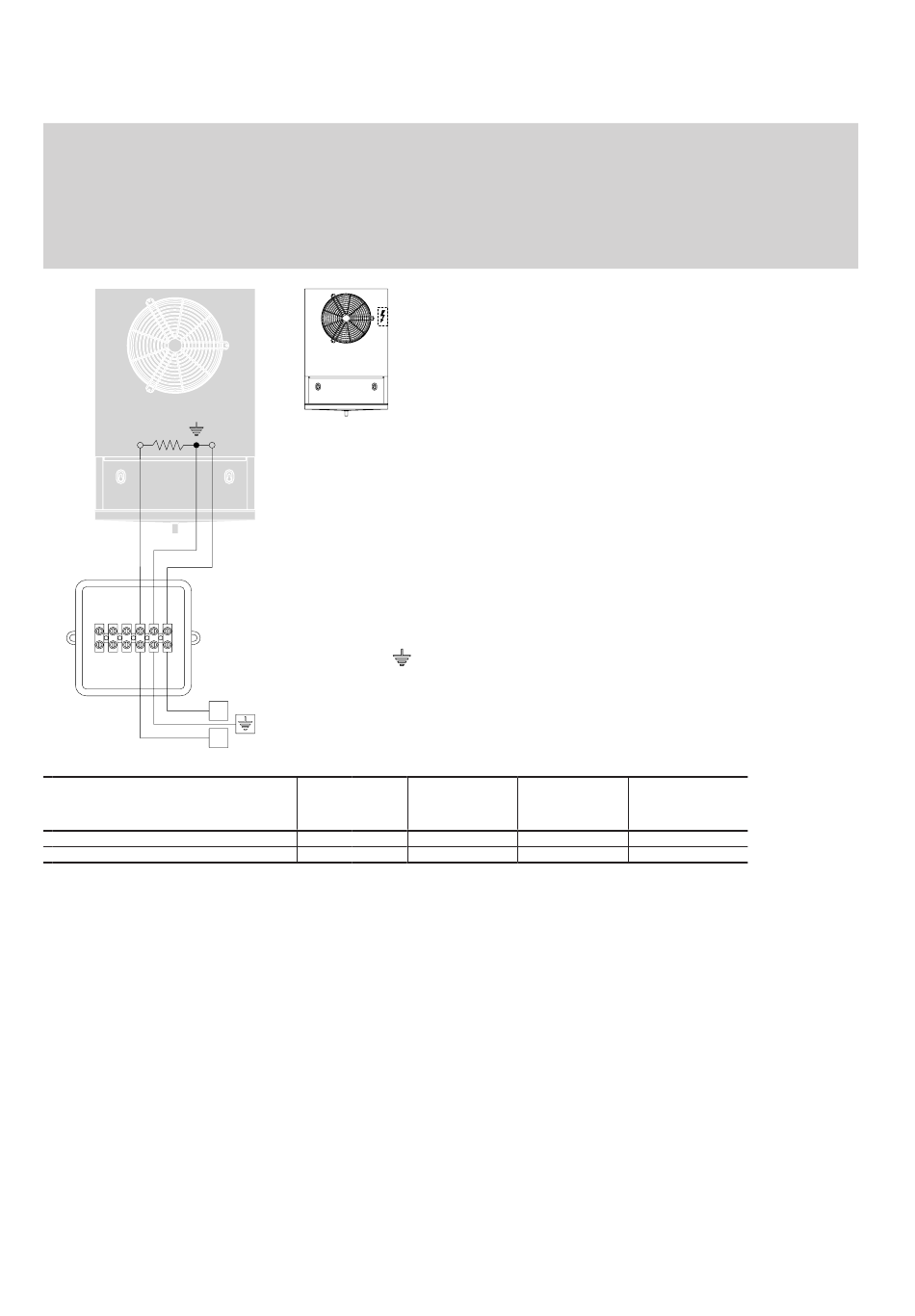

Anschlußplan und Leistungen der Heizstäbe
Achtung. Der Einsatz geeigneter thermischer Kontrollsysteme an den Zuleitungen ist zwingend erforderlich. Die Lei-
stung aller elektrischen Heizungen muss periodisch kontrolliert werden, um Schäden durch Eisbildung zu vermeiden.
Modine haftet in keiner Weise für Defekte, die durch nicht erkannte Fehlfunktionen entstehen. Bei Modellen, die mit
einer Verdrahtung in einer Anschlussdose geliefert werden, nehmen Sie die Abdeckung ab, um die Verbindung her-
zustellen. Es ist obligatorisch, Stromversorgungskabel mit einem Mindestquerschnitt gemäß den im Installationsland
geltenden technischen Normen zu verwenden, auch in Abhängigkeit von den Verlegungsmethoden, der Länge der
Kabel und ihrem Typ. Um das Risiko eines indirekten Kontakts zu minimieren, ist es ratsam, das Gerät über den Erdun-
gspol (sofern vorhanden) zu erden. Weitere Informationen finden Sie in den Diagrammen, die dem Modell beiliegen.
R0
SD
L
N
Modell
Rohrreihen
Gesamtleistung
44
www.modine.com
SD
230V / 1 / 50-60Hz
= gelb-grün
L = braun
N = blau
R0 = Heizstäb
SD = Abzweigdose (standard bei B-Modellen)
AP 080 081 101
080B 081B 101B
4
W 210
201
201B
6 6
210 420
301
301B
6
630
