- Page 1 MANUAL Elma 6100EVSE True RMS multimeter Dansk/Norsk 1 - 9 Svenska 10 - 16 English 17 - 23 EAN: 5706445840656...
-
Page 2: Specifications/Specifikationer/ Spesifikasjoner
Elma 6100EVSE Specifications/Specifikationer/ Spesifikasjoner Range & Function/Funktion Accuracy (% of reading + digit) Resolutions 6.000V AC ± (1.0% + 5d) AC Voltage/Spænding/ 60.00V AC Spänning/Spenning 600.0V AC ± (1.2% + 5d) ± (1.0% + 8d) 600.0mV DC 6.000V DC DC Voltage/Spænding/ ±... -
Page 3: Table Of Contents
Med Bluetooth funktionen og den gratis Elma Link APP som findes både til iOS og Android bliver Elma 6100EVSE til et sikkert og smart dokumentationsværktøj. Se dit display direkte på din Android/iOS device og foretag målinger i sikker afstand fra farlige spændinger. Se og gem alle værdier, kurver og grafer direkte på... -
Page 4: Sikkerhed
Elma 6100EVSE Sikkerhed Internationale sikkerhedssymboler Dette symbol indikerer at brugeren skal henholde sig til manualen for yderligere information. Dette symbol indikerer at der under normal brug kan være farlige spændinger til stede. Dobbelt isoleret. Sikkerheds information • Overskrid ikke den maksimale tilladte værdi på indgangen. -
Page 5: Beskrivelse
Elma 6100EVSE Beskrivelse Instrumentet LCD-display MODE Funktions tast MAX/MIN/R (Maks og minimum/Område) tast Lommelygte / Bluetooth tast HOLD Data hold / baggrundslys tast Dreje funktionsomskifter 10A indgang (RØD) COM Indgang (-) SORT for: Se pkt. 7 + Indgang (RØD) for V - Ω - Diode – gennemgang –... -
Page 6: Anvendelse
Elma 6100EVSE Anvendelse NB! Læs og forstå alle advarsler og forsigtighedsanvisninger beskrevet i denne manual inden instrument tages i brug. Sluk instrumentet (”OFF” position), når instrument ikke bruges. Målinger 1. For AC DC Spænding – Frekvens, Duty Cycle – EVSE-CP/ Hz – Modstand –... - Page 7 Elma 6100EVSE Opstilling Måling af Omskifter *Mode Display Ω Kapacitet 1e. ADVARSEL: For at undgå elektrisk stød, skal kondensatoren aflades før der måles. EVSE-CP/Hz EVSE-CP/Hz 1f. Aflæs EVSE strøm på displayet – tryk på Mode og aflæs frekvens AC Strøm 10A DC A DC Strøm 10A...
-
Page 8: Hold/Baggrundslys
Elma 6100EVSE Hold/Baggrundslys Hold. For at ”fryse” en måling, trykkes på HOLD tasten. Mens Hold er aktiv, vises ikonet på displayet. Tryk på Hold tasten igen for at vende tilbage til normal måling. Baggrundslys: Instrumentets LCD-display er udstyret med baggrundsbelysning for lettere visning i svagt oplyste områder. -
Page 9: Vedligeholdelse
Elma 6100EVSE Vedligeholdelse ADVARSEL: Risiko for elektrisk stød. For at undgå elektrisk stød skal prøveledninger fjernes fra instrumentet, og instrumentet skal slukkes, før man åbner sikring og batteri dæksler. Brug ikke instrumentet når disse ikke er helt monteret. Rengøring Sørg for at holde instrumentet rent ved jævnligt at tørre det af, med en fugtig klud vredet op i mild sæbe. -
Page 10: Inledning
Med Bluetooth-funktionen och den kostnadsfria Elma Link APP som är tillgänglig för både iOS och Android, blir Elma 6100EVSE ett säkert och smart dokumentationsverktyg. Titta på din skärm direkt på din Android / IOS-enhet och ta mätningar på ett säkert avstånd från farliga spänningar. Visa och spara alla värden, kurvor och diagram direkt på... -
Page 11: Säkerhet
Elma 6100EVSE Säkerhet Internationella säkerhetssymboler Denna symbol indikerar att användaren hänvisas till manualen för ytterligare information Denna symbol indikerar att vid normal drift kan det förekomma farliga spänningar. Dubbel isolerad. Säkerhetsinformation • Överstiger inte det maximala tillåtna värdet på ingången. -
Page 12: Beskrivning
Elma 6100EVSE Beskrivning Instrumentet LCD-skärm MAX/MIN/R (Max och Minsta / Område knapp) MODE Funktionsknapp Vrid funktionsomkopplaren 10A ingång (röd) COM ingång (-) svart för: Se punkt 7 + Ingång (Röd) for V - Ω - Diod – kontinuitet - kapacitans -Hz% - Extern strömtång... -
Page 13: Användning
Elma 6100EVSE Användning OBS! Läs och förstå alla varningar och försiktighetsåtgärder som beskrivs i den här manualen. Vrid funktionsomkopplaren till läge "OFF" när instrumentet inte används Mätningar 1. Gäller AC DC Spänning – Frekvens, Duty Cycle – EVSE-CP/ Hz – Resistans, kontinuitet, diod och kapacitansmätningar... - Page 14 Elma 6100EVSE Mät inställningar Mätning av Omkopplaren *Mode Display Ω Kapacitet 1e. VARNING: Töm kondensatorn före mätning för att undvika elektriska stötar. EVSE-CP/Hz EVSE-CP/Hz 1f. Avläsa EVSE Ström på displayen - tryck på Mode och avläs frekvens AC Ström 10A DC A DC Ström 10A...
-
Page 15: Hold / Bakgrundsbelysning
Elma 6100EVSE Hold / bakgrundsbelysning Hold. För att "frysa" en mätning, tryck på HOLD-knappen. Medan data-hållaren är aktiv visas ikonen på displayen. Tryck på håll igen för att återgå till normal mätning. Bakgrundsbelysning: Instrumentets LCD-skärm är utrustad med bakgrundsbelysning för lättare visning i svag belysning. -
Page 16: Underhåll
Elma 6100EVSE Underhåll OBS: Risk för elektriska stötar. För att förhindra elektriska stötar, ta bort testledningarna från instrumentet och stäng av instrumentet innan du öppnar säkringen och batteriluckan. Använd inte instrumentet när det inte är fullt utrustat. Rengöring Se till att hålla instrumentet rent med att torka av den med en fuktig trasa och mild tvål. Använd inte lösningsmedel och slipmedel. -
Page 17: Introduction
With the Bluetooth feature and the free Elma Link APP available for both iOS and Android, the Elma 6100EVSE becomes a safe and smart documentation tool. Watch your display directly on your Android / iOS device and take measurements at a safe distance from dangerous voltages. -
Page 18: Safety
Elma 6100EVSE Safety 1.1 International Safety Symbols This symbol, adjacent to another symbol or terminal, indicates the user must refer to the manual for further information. This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltages may be present... -
Page 19: Description

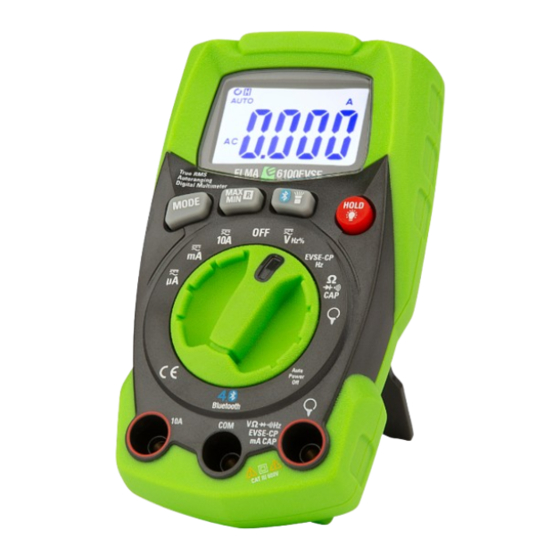

Elma 6100EVSE Description Meter description LCD display MAX/MIN/Range button MODE Select button Rotary Function switch 10A input (RED) COM Input (-) BLACK for: See pkt 7 + Input (RED) for V - Ω - Diode – continuity– capacitance –Hz% - Extern current clamp... -
Page 20: Operation
Elma 6100EVSE Operation NOTES: Read and understand all Warning and Caution statements in this manual prior to using this meter. Set the function select switch to the OFF position when the meter is not in use. Measurements 1. For AC DC Voltage – Frequency, Duty Cycle – EVSE-CP/ Hz – Resistance – Continuity –... - Page 21 Elma 6100EVSE Measure settings Measuring of Func. switch *Mode Display Ω Capacity 1e. WARNING: To avoid electric shock, discharge the capacitor under test before measuring EVSE-CP/Hz EVSE-CP/Hz 1f. Read EVSE Current on the display - press Mode and read frequency...
-
Page 22: Hold/ Back Light
OFF position and then to the desired function position. Turn off the Auto Power OFF function, press and hold the Mode button while turning on the instrument. The Mode button must be held down, until Elma 6100EVSE is fully started. The Auto Power OFF symbol... -
Page 23: Maintenance
Elma 6100EVSE Maintenance WARNING: To avoid electrical shock, disconnect the meter from any circuit, remove the test leads from the input terminals, and turn OFF the meter before opening the case for change of battery or fuses. Do not operate the meter with an open case. - Page 24 Hlo: V.211208 08:19:55...
