Elma Instruments Auto-Check Series User Manual

Clamp-on multimeter
Hide thumbs
Table of Contents

  • Dansk
    • Table of Contents

    • 1 Sikkerhed
      • Internationale Elektriske Symboler

    • 2 Cenelec Direktiv

    • 3 Instrument Beskrivelse

    • 4 Funktioner
      • AC StrøMMåling
      • DC- & AC Spænding Og Hz Frekvensmåling
      • Autocheck TM Mode
      • Manual Eller Auto-Område
      • Elektrisk Felt (EF)
      • Ω Modstands- Og Gennemgangstest
      • HOLD Funktion
      • Autosluk

    • 5 Vedligeholdelse
      • Rengøring Og Opbevaring
      • Udskiftning Af Batteri

    • 6 Specifikationer

  • Suomi

    • 1 Turvallisuus
      • Kansainväliset Sähkösymbolit

    • 2 Cenelec-Direktiivi

    • 3 Laitteen Kuvaus

    • 4 Toiminnot
      • Vaihtovirtamittaus
      • Tasa- Ja Vaihtovirtajännite- Sekä Hertsitaajuusmittaus
      • Autocheck TM -Tila
      • Manuaalinen Tai Automaattinen Alueen Valinta
      • Sähkökenttä (EF)
      • Ω Vastus- Ja Jatkuvuustesti
      • HOLD -Toiminto
      • Automaattinen Sammutus

    • 5 Kunnossapito
      • Puhdistus Ja Säilytys
      • Pariston Vaihto

    • 6 Tekniset Tiedot

Advertisement

Available languages
  • EN

Available languages

Quick Links

Download this manual

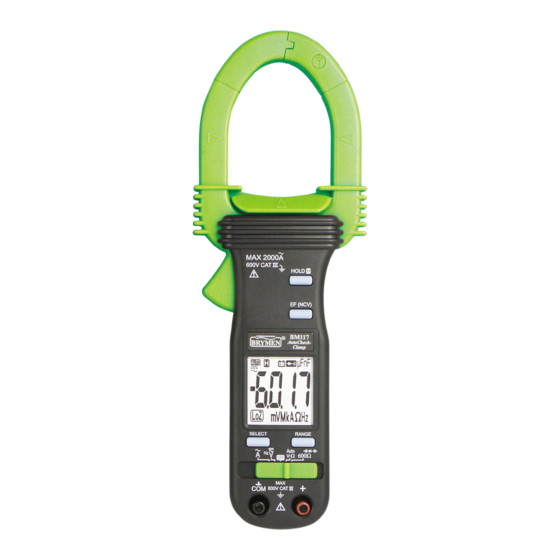

Elma 117 / 118
