Elma Instruments Elma 319s User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

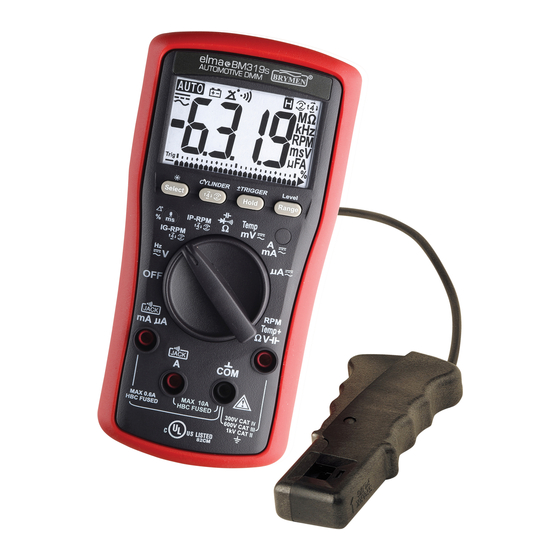

Elma 319s
Dansk/norsk manual
Svenska manual
English user manual
EAN: 5706445410385
Side
5 - 12
Sida 14 - 22
Page 23 - 32

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Elma 319s and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elma Instruments Elma 319s

Summary of Contents for Elma Instruments Elma 319s

  • Page 1 Elma 319s Dansk/norsk manual Side 5 - 12 Svenska manual Sida 14 - 22 English user manual Page 23 - 32 EAN: 5706445410385...

  • Page 2: Table Of Contents

    Indhold Dansk/Norsk brugermanual ....................5 Sikkerhed ..........................5 Internationale elektriske symboler ................... 6 CENELEC direktiver......................6 Produktbeskrivelse ......................6 Analog markør ........................6 RMS kalibreret ......................... 7 Funktion ..........................7 DCV, ACV & Frekvensfunktioner ..................7  Modstand, Gennemgang, Kapacitet & Diodetest funktioner......
  • Page 3 Svensk brukermanual...................... 14 SÄKERHET ........................14 INTERNATIONELLA ELEKTRISKA SYMBOLER ............15 CENELEC DIREKTIV ......................15 PRODUKTBESKRIVNING ....................15 Analog bargraf ........................ 16 Medelvärdes RMS kalibrerad ..................16 ANVÄNDNING ........................16 DCV, ACV & Frekvensfunktionerna................16  Resistans, Genomgång, Kapacitans , & Diodtest ........
  • Page 4 English usermanual ......................23 Safety ..........................23 International electrical symbols ..................24 Cenelec directives ......................24 Product description ......................24 Analog bar-graph ......................25 Average sensing RMS calibrated ................... 25 Operation .......................... 25 DCV, ACV, & Line Frequency functions ................. 25 ...

  • Page 5: Dansk/Norsk Brugermanual

    IV og måling i brugsgenstande. WARNING  For, at undgå risiko for elektrisk stød må Elma 319s ikke udsættes for regn eller fugt.  Vær opmærksom på sikkerhedsforanstaltningerne, når der måles på spændinger over 60VDC eller 30VAC RMS.

  • Page 6: Internationale Elektriske Symboler

    Elma 319s side 6 Internationale elektriske symboler ! Caution! Referer til beskrivelsen i manualen. Caution! Risiko for elektrisk stød. Jord. Dobbeltisolering, eller forstærket isolering. Sikring. AC-Vekselstrøm. DC-Jævnstrøm. CENELEC direktiver Elma BM319s refererer til CENELEC lavspændingsdirektivet 2006/95/IEC og elektromagnetisk kompatibilitetsdirektivet 2004/108/EC.

  • Page 7: Analog Markør

    Elma 319s side 7 Analog markør Den analoge markør giver en visuel indikering af målingen, svarende til en traditionel analog nålevisning. Den analoge markør er perfekt til fejllokalisering og detektering af transienter under en måling. RMS kalibreret Elma BM319s måler RMS.

  • Page 8: Modstand, Gennemgang, Kapacitet & Diodetest Funktioner

    Elma 319s side 8  Modstand, Gennemgang, Kapacitet & Diodetest funktioner Tryk på ”SELECT” knappen op til flere gange for, i sekvens, at vælge den rette målefunktion. Sidst valgte funktion vil være gemt i instrumentets interne hukommelse. CAUTION Aflad alle kondensatorer inden der foretages en måling.

  • Page 9: Μa , Ma Og A Funktioner

    Elma 319s side 9 µA , mA og A funktioner Tryk på ”SELECT” knappen op til flere gange for, i sekvens, at vælge den rette målefunktion. Sidst valgte funktion vil være gemt i instrumentets interne hukommelse. Note! Når der måles på et 3-faset system, skal der tages specielt hensyn til fase/fase spændingen, som er væsentlig højere end fase/nul spændingen.

  • Page 10: Dwell & % Duty Funktioner

    Elma 319s side 10 DWELL & % Duty funktioner Fra fabrikkens side er antallet af cylindre indstillet til 4 cylindre. Tryk på ”CYLINDER” i 1 sek. for, at komme ind i cylinderopsætningen. Tryk på knappen igen for, at vælge antal cylindre fra 1 – 12.

  • Page 11: Ip-Rpm , Eller M Funktion

    , RPM, ms, DWELL & Duty funktioner. Slukke for bip lyd Tryk på RANGE knappen samtidig med, at man tænder for Elma 319s for derved, at fjerne bip funktionen. Sæt drejeomskifteren til OFF og tilbage igen for, at aktivere bip funktionen.

  • Page 12: Auto-Sluk Funktion (Apo)

    Sæt altid drejeomskifteren i OFF position, når instrumentet ikke anvendes. Frakobling af Auto-sluk funktion Tryk på SELECT knappen samtidig med, at man tænder for Elma 319s for derved, at frakoble APO funktionen. Drej omskifteren til OFF og tilbage til en indstilling for, at aktivere APO funktionen igen.
  • Page 13 Elma 319s side 13 Temperaturkoefficient: Nominel 0,15x (specificeret nøjagtighed)/C ved (0C til 18C eller 28C til 40C), eller andet specificeret. Følsomhed: Gennemsnitlig følsomhed. Forureningsgrad: Sikkerhed: Dobbelt isoleret pr. IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033 Ed. 1.0, IEC/UL/EN61010-031 Ed. 1.1 og CAN/CSA-C22.2 No.

  • Page 14: Svensk Brukermanual

    Elma 319s side 14 Svensk brukermanual SÄKERHET Varningar VARNING identifierar förhållanden och handlingar som kan resultera I allvarliga skador eller till och med dödsfall för användaren. VARSAMHET identifierar förhållanden och handlingar som kan orsaka skada eller felaktig function på instrumentet.

  • Page 15: Internationella Elektriska Symboler

    Elma 319s side 15 VARSAMHET Tag bort testledningarna från mätpunkterna innan du byter mätfunktion. Ställ alltid in instrumentet på högsta område och arbeta dig nedåt när du mäter ett okänt värde i det manuella området. INTERNATIONELLA ELEKTRISKA SYMBOLER Varsamhet ! Se förklaring I denna manual Varning ! Risk för elektrisk stöt...

  • Page 16: Analog Bargraf

    Elma 319s side 16 Analog bargraf Den analoga bargrafen ger en visuell indikering av mätningen som en traditionell analog maternal. Den är perfekt för att hitta felaktiga kontakter och indikera signalspikar vid justering mm. Medelvärdes RMS kalibrerad RMS (Root-Mean-Square) är den term man använder för att beskriva det effektiva eller motsvarande DC-värdet av en AC-signal.

  • Page 17: Resistans, Genomgång, Kapacitans , & Diodtest

    Elma 319s side 17  Resistans, Genomgång, Kapacitans , & Diodtest Tryck på SELECT knappen kort för att välja vilken function som skall användas (I sekvens). Senaste val sparas vid avstängning. VARNING Ladda ur kondensatorer innan du gör en mätning. Stora kondensatorer bör laddas ur via en lämplig resistanslast.

  • Page 18: A , Ma Och A Ström

    Elma 319s side 18 A , mA och A Ström Tryck SELECT knappen kort för att skifta mellan DC och AC. Senaste val sparas vid avstängning. *Not: När man mäter på ett 3-fassystem, måste man ta hänsyn till fas-fas spänningen som är mycket högre än fas-jord spänningen.

  • Page 19: Dwell & %Duty

    Elma 319s side 19 DWELL & %Duty Antalet cylindrar är förinställt på 4 cylindrar. Tryck på CYLINDER knappen I mer än en sekund för att visa cylinderinställningarna och tryck kort igen för att välja antalet cylindrar från 1 till 12 för att överensstämma med motorn som skall testas.

  • Page 20: Ip-Rpm , Eller M

    Elma 319s side 20 Positiva & negativa trigger lutningar kan väljas genom att trycka på TRIGGER knappen i mer än en sekund. Tryck på SELECT knappen kort 3 gånger för att visa ms avläsning I formen (%) vid behov. Not: Denna -ms funktion fungerar bade för Port Fuel Injectors (PFI) vilke arbetar med en enkel tidspuls och Throttle Body Injectors (TBI) vilka arbetar med dubbla pulser.

  • Page 21: Beep-Jack™ Ingångsvarning

    Elma 319s side 21 Beep-Jack™ Ingångsvarning Instrumentet ljuder och visar samtidigt “InEr” för att varna användaren för eventuell fara för instrumentet beroende på fel anslutning av detta till A, mA, eller A ingångarna när en annan funktion (t ex spänningsmätning) är vald.

  • Page 22: Elektriske Specifikationer

    Elma 319s side 22 Batteri- och säkringsbyte Batteri: 1.5V AAA Size batteri x 2 Säkringar: Säkring (F2) for A/mA: 0.4A/1000V AC/DC, IR 30kA, Type:F; 6 x 32 mm Säkring (F1) for A: 11A/1000V AC/DC, IR 20kA, Type F; 10 x 38 Batteri- oh säkringsbyte:...

  • Page 23: English Usermanual

    Elma 319s side 23 English usermanual Safety Terms in this manual WARNING identifies conditions and actions that could result in serious injury or even death to the user. CAUTION identifies conditions and actions that could cause damage or malfunction in the instrument.

  • Page 24: International Electrical Symbols

    Elma 319s side 24 CAUTION Disconnect the test leads from the test points before changing functions. Always set the instrument to the highest range and work downward for an unknown value when using manual ranging mode. International electrical symbols Caution ! Refer to the explanation in this Manual...

  • Page 25: Analog Bar-Graph

    Elma 319s side 25 Analog bar-graph The analog bar graph provides a visual indication of measurement like a traditional analog meter needle. It is excellent in detecting faulty contacts, identifying potentiometer clicks, and indicating signal spikes during adjustments. Average sensing RMS calibrated RMS (Root-Mean-Square) is the term used to describe the effective or equivalent DC value of an AC signal.

  • Page 26: Resistance, Continuity, Capacitance , & Diode Test Functions

    Elma 319s side 26  Resistance, Continuity, Capacitance , & Diode test functions Press the SELECT button momentarily to select the subject functions in sequence. Last selection will be saved as power up default for repeat measurement convenience. CAUTION Discharge capacitors before making any measurement. Large value capacitors should be discharged through an appropriate resistance load.

  • Page 27: A , Ma And A Current Functions

    Elma 319s side 27  A , mA and A Current functions Press SELECT button momentarily to toggle between DC and AC. Last selection will be saved as power up default for repeat measurement convenience. *Note: When measuring a 3-phase system, special attention should be taken to the phase-to- phase voltage which is significantly higher than the phase-to-earth voltage.

  • Page 28: Dwell & %Duty Functions

    Elma 319s side 28 DWELL & %Duty functions Number of cylinders defaults at 4 cylinders. Press Cylinder button for one second or more to display the cylinder setting, and press momentarily again within one second to select the number of cylinders from 1 through 12 to match the engine under test. Adjust the dwell angle according to the procedures outlined in your vehicle service manual.

  • Page 29: Ip-Rpm , Or M Function

    Elma 319s side 29 Trigger level defaults at 3. Press the Level (RANGE) button momentarily to select another trigger level. If the reading becomes unstable, select lower sensitivity to avoid electrical noise. If the reading shows zero, select higher sensitivity. Number of Bar-graph pointer is used to indicate sensitivity selected.

  • Page 30: Manual Or Auto-Ranging

    Elma 319s side 30 Manual or Auto-ranging Press the RANGE button momentarily to select manual-ranging, and the meter will remain in the range it was in, the LCD turns off. Press the button momentarily again to step through the ranges. Press and hold the button for 1 second or more to resume auto-ranging.

  • Page 31: Battery And Fuse Replacement

    Elma 319s side 31 Battery and Fuse replacement Battery use: 1.5V AAA Size battery x 2 Fuses use: Fuse (F2) for AmA current input: 0.4A/1000V ac & dc, IR 30kA, F fuse; Dimension: 6 x 32 Fuse (F1) for A current input: 11A/1000V ac &...

  • Page 32: Electrical Specification

    Elma 319s side 32 Dimension: 161*80*50mm L*W*H (With Holster) Weight: Approx. 340 gm (With Holster) Special Features: Backlighted LCD ±Trigger: Selectable positive & negative trigger slopes Cylinder: 9 Selectable number of cylinders (1, 2, 3, 4, 5, 6, 8, 10 & 12) in Dwell and IG-...
  • Page 33 Elma 319s side 33 RANGE Accuracy 0.5%+6d 600.0, 0.5%+3d 6.000K, 60.00K 0.8%+4d 600.0K 1.0%+5d 6.000M 1.5%+5d 60.00M Open Circuit Voltage: 0.45VDC typical Audible Continuity Tester Audible Threshold: Between 10 and 200 Response time: 32ms Diode Tester RANGE Accuracy 1.000V 1.0% + 3d Test Current: 0.50mA typically...
  • Page 34 Elma 319s side 34 IG-RPM* (Contact signal type) RANGE Accuracy RPM 4 60 -20000 RPM 2 RPM RPM 2 30 -10000 RPM 2 RPM RPM 2M 15 -5000 RPM 2 RPM *Measurements via test leads on Dwell, Fuel injection-ms and ignition primary signals Nine selectable Cylinders: 1, 2, 3, 4, 5, 6, 8, 10 &...
  • Page 35 v. 181101...
