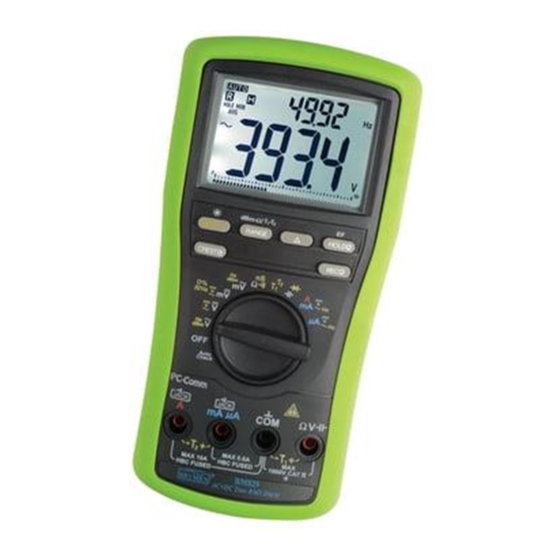

Elma Instruments BM 82 Series User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Elma BM 82X & BM 52X
Dansk/norsk vejledning
Svensk bruksanvisning
Suomenkielinen käyttöohje
English User Manual
Side 7 – 24
Sida 25 – 42
Sivu 43 - 60
Page 61 - 84

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BM 82 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elma Instruments BM 82 Series

Summary of Contents for Elma Instruments BM 82 Series

  • Page 1 Elma BM 82X & BM 52X Dansk/norsk vejledning Side 7 – 24 Svensk bruksanvisning Sida 25 – 42 Suomenkielinen käyttöohje Sivu 43 - 60 English User Manual Page 61 - 84...

  • Page 2: Table Of Contents

    Dansk/norsk vejledning.....................7 Sikkerhed..........................7 Betingelser i denne manual....................7 Advarsler ..........................8 Fare..........................8 Internationale elektriske symboler ..................8 Cenelec direktiver ......................8 Produktbeskrivelse......................9 Analog bar-graf ........................9 Gennemsnits RMS kalibrering..................9 Sand RMS........................9 Crest faktor........................10 NMRR (Normal mode rejection ratio) (normal funktion afslags forhold) ......10 CMRR (Common mode rejection ratio) (common funktion afslags forhold) ....10 Funktion..........................10 Autocheck funktion ......................11 dBm+Hz(kun på...
  • Page 3 Generelle specifikationer ....................22 Elektriske specifikationer....................24 Svensk Bruksanvisning ....................25 Säkerhet..........................25 Användarvillkor i denna manual ..................25 Varning!..........................26 OBS!..........................26 INTERNATIONELLA SYMBOLER .................26 EMC Direktivet .........................26 Produktbeskrivning ......................27 Analog bargraf........................27 Genomsnittlig RMS-kalibrering..................27 True RMS........................27 Crestfaktor........................27 NMRR (Normal mode rejection ratio) ................28 CMRR (Common mode rejection ratio) ................28 Funktion..........................28 Autocheck TM funktionen....................28 dBm+Hz(endastpå...
  • Page 4 Säkringsbyte ........................40 Generella specifikationer ....................40 Elektriska specifikationer....................42 Suomenkielinen käyttöohje ....................43 Turvallisuus........................43 Tässä käyttöohjeessa käytetyt ilmaisut ................43 Varoitus ..........................44 Vaara..........................44 Kansainväliset sähkösymbolit ..................44 Cenelec-direktiivit ......................44 Tuotteen kuvaus ......................45 Analoginen pylväskaavio....................45 Keskiarvoisen RMS:n kalibrointi..................45 Todellinen RMS......................45 Crest-kerroin ........................46 NMRR (Normal mode rejection ratio) (normaali häiriönvaimennussuhde) .....46 CMRR (Common mode rejection ratio) (yhteismuotoinen häiriönvaimennussuhde) ..46 Toiminnot .........................46 Autocheck-toiminto......................47...
  • Page 5 Pariston vaihto .......................58 Sulakkeen vaihto......................58 Yleiset tiedot ........................58 Sähkötiedot ........................60 English User Manual......................61 Safety ..........................61 Terms in this manual ......................61 International electrical symbols ..................62 Cenelec directives ......................62 Product description ......................63 Analog bar-graph ......................63 Average sensing RMS calibrated ...................64 True RMS........................64 Crest Factor ........................64 NMRR (Normal Mode Rejection Ratio) ................64 CMRR (Common Mode Rejection Ratio) ...............64...
  • Page 6 General specifications.....................78 Electrical Specifications....................79 Limited warranty ......................84...

  • Page 7: Dansk/Norsk Vejledning

    Elma BM 82X & BM52X Side 7 Dansk/norsk vejledning Elma BM 82X & BM 52X Sikkerhed Betingelser i denne manual Advarsel: Identificer forhold, som kan resultere i seriøse skader eller mulig død på brugeren. Advarsel: Identificer forhold, som kan forvolde skade eller funktionsfejl på instrumentet.

  • Page 8: Advarsler

    Elma BM 82X & BM52X Side 8 Målekategori II (Kat II) Denne kategori er for målinger udført på ledningssystemer direkte forsynet til en lavspændingsinstallation. Eksempler herpå er målinger på husholdningsapparater, transportabelt værktøj og andet lignende udstyr. Advarsler For at reducere faren for brand eller elektrisk stød, udsat da aldrig dette produkt for regn eller fugt.

  • Page 9: Produktbeskrivelse

    Elma BM 82X & BM52X Side 9 Produktbeskrivelse Note! Det er topmodellerne af instrumenterne, som er brugt som repræsentant for produkttegningerne. Venligst referer til din respektive model for funktionsanvendelighed. 1) 4 digits 9999 tals dobbelt LCD display 2) Trykknapper for specielfunktioner 3) Omskifter for tænd/sluk og valg af funktion 4) Bøsning for A strømfunktioner –...

  • Page 10: Crest Faktor

    Elma BM 82X & BM52X Side 10 Crest faktor Crest faktoren er forholdet imellem crest (konstant peak) værdi og sand RMs værdien, og er som regel brugt til at definere det dynamiske område på et sand RMS multimeter. En ren sinusformet bølgelængde har en crest faktor på 1,4. En dårlig sinusformet bølgelængde har normalt en meget højere crest faktor.

  • Page 11: Autocheck Funktion

    Elma BM 82X & BM52X Side 11 Autocheck funktion Denne innovative Autotjek funktion vælger automatisk målefunktioner for DCV, ACV eller modstand, baseret på input via testledningerne. • Hvis der ikke er isat testledninger i instrumentet, viser det ”Auto”, når det er klar til brug.

  • Page 12: Dc+Acv+Acv(Kun 525, 521 & 829), Dcv, Dcv+Acv Funktioner

    Elma BM 82X & BM52X Side 12 Note! Hz input følsomheden varierer automatisk med spænding (strøm funktion ligedan) område valgt. 1V området har det højeste og 1000V området har den laveste følsomhed. Auto områdemålinger sætter normalvis et passende niveau. Man kan også trykke på RANGE knappen momentvis for at vælge et andet niveau (spændingsområde) - manuelt.

  • Page 13: Acmv+Hz, Dbm+Hz (Kun Elma 829), Hz+Acmv Funktioner

    Elma BM 82X & BM52X Side 13 525, 521, 829: +ACmV +ACmV DCmV, DCmV , DC+ACmV , Logisk niveau Hz & Duty % Tryk på SELECT knappen momentvis for at vælge funktionerne. Sidste valgte funktion vil blive husket i hukommelsen. 827, 822, 821: +ACmV DCmV, DCmV...

  • Page 14: Ns Konduktans (Kun Elma 525, 521, 829, 827), Modstand & Gennemgang

    Elma BM 82X & BM52X Side 14 nS konduktans (kun Elma 525, 521, 829, 827), modstand & gennemgang Tryk på SELECT knappen momentvis for at vælge funktionerne på modellerne 525, 521, 829 & 827. Sidste valgte funktion vil blive husket i hukommelsen. Drej på drejeomskifteren hen til Ω...

  • Page 15: Kapacitans Og Diode Testfunktioner

    Elma BM 82X & BM52X Side 15 Note! Vær opmærksom på, at temperaturføleren med bananstik er isat korrekt – rette polaritet. Man kan også bruge en såkaldt temperaturadapter, som omformer fra bananstik til type-k stik. Kapacitans og diode testfunktioner Tryk på SELECT knappen momentvis for at vælge funktionerne på modellerne. Sidste valgte funktion vil blive husket i hukommelsen..

  • Page 16: Μa, Ma Og A Funktioner

    Elma BM 82X & BM52X Side 16 end denne værdi kan indikere, at dioden er defekt. En nul aflæsning kan indikere en kortsluttet diode. En ”OL” visning i displayet indikerer en åben diode. Byt rundt på testledningsforbindelserne gennem dioden. Det digitale display viser ”OL”, hvis dioden er OK.

  • Page 17: Pc Computer Interface Muligheder

    Elma BM 82X & BM52X Side 17 PC computer interface muligheder Instrumentet er udstyret med en optisk isoleret interface port på bagsiden af instrumentet for datakommunikation. Som tilbehør kan købes PC USB interface kit BR82X, som er krævet for at man kan forbinde intrumentet til sin computer. MAX/MIN/GENM.

  • Page 18: Baggrundsbelyst Display (Kun På Elma 525, 521 & 829)

    Elma BM 82X & BM52X Side 18 Baggrundsbelyst display (Kun på Elma 525, 521 & 829) Tryk på SELECT knappen i 1 sekund eller mere for at komme til baggrundsbelysningen. Baggrundsbelysningen vil automatisk blive slukket efter 32 sekunder for at spare på batteri levetiden.

  • Page 19: Datalogningsfunktion

    Elma BM 82X & BM52X Side 19 Datalogningsfunktion Opsætning af logge interval • Tryk på (Timer) knappen i 1 sekund eller mere for at vise den valgte sampling hastighed i sekunder. Fabriksindstillingen er sat til t0,05, hvilket svarer til 0,05 sekunder.

  • Page 20: Genkald Hukommelse

    Elma BM 82X & BM52X Side 20 • Tryk på Yes knappen momentvis for at godkende start af en ny logningssession, uden at man sletter forrige måling/er. • Eller man kan trykke på Erase knappen momentvis for at slette alle tidligere loggede sessions-side/r, og derved starte en ny logningssession fra den allerførste sessions-side (P.001), med maksimal instrument hukommelse.

  • Page 21: Vedligeholdelse

    Elma BM 82X & BM52X Side 21 Vedligeholdelse Advarsel! For at undgå elektrisk stød, afbryd da instrumentet fra spændingsførende kredsløb. Fjern testledningerne fra bananbøsningerne og sluk for instrumentet – før man åbner instrumentet. Isæt altid kun samme type sikring eller lignende med samme forskrifter.

  • Page 22: Batteri Og Sikrings Udskiftning

    Elma BM 82X & BM52X Side 22 Hvis instrument spændings-modstands input terminalerne er genstand for høje spændingstransienter (forudsaget ved lyn nedbrud eller kortslutning i systemet) ved et tilfælde eller unormale forhold ved funktion vil instrumentbeskyttelsen såsom sikringer springe. Sørg altid for, at sikringer og andre vitale reservedele bliver udskiftet af en teknikker.
  • Page 23 Elma BM 82X & BM52X Side 23 Følsomhed: Elma BM829, BM521 & BM525: AC+DC sand RMS Elma BM827 & BM822: AC sand RMS Elma BM821: Gennemsnit Sikkerhed: Dobbelt isoleret pr. IEC61010-1 2. version, EN61010- 1 2. version, UL61010-1 2. version & CAN/CSA C22.2 nr.

  • Page 24: Elektriske Specifikationer

    Elma BM 82X & BM52X Side 24 EMC: EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11) Strømforsyning: 1 stk. 9V batteri. Strømforbrug: Typisk 5mA Auto sluk timimg: Uden funktion i 30 minutter Auto sluk forbrug: Typisk 50μA Størrelse: (LxBxH) 208x103x63mm med gummikappe Vægt:...

  • Page 25: Svensk Bruksanvisning

    Elma BM 82X & BM52X Sida 25 Svensk Bruksanvisning Elma BM 82X & BM 52X Säkerhet Användarvillkor i denna manual Varning!: Beskriver användningssätt som kan medföra skada eller livsfara för användaren. OBS!: Beskriver användningssätt som kan medföra personskada eller skada instrumentet.

  • Page 26: Varning

    Elma BM 82X & BM52X Sida 26 Överspänningskategori III (Kat III) Utrustning, som är godkänd till överspänningskategori III , apparatur som är monterad i den fasta installationen. Obs! – Ex. Matare, brytare, korta grenkontakter, ljussystem, apparatur monterat i industriinstallationer. Överspänningskategori II (Kat II) Utrustning, som är godkänd till överspänningskategori II är apparater som man ansluter till det fasta elnätet.

  • Page 27: Produktbeskrivning

    Elma BM 82X & BM52X Sida 27 Produktbeskrivning 1) 4 siffrors LCD-display, Max visning 9999 siffror. 2) Tryckknappar med specialfunktioner 3) Funktionsvred 4) Anslutning för strömmätning – 10A 5) COM-anslutning till alla funktioner. 6) Anslutning till alla funktioner förutom strömfunktionerna μA, mA och A. 7) Anslutningar till mA och μA strömmätning Analog bargraf Den analoga bargrafen ger en visuell indikation av...

  • Page 28: Nmrr (Normal Mode Rejection Ratio)

    Elma BM 82X & BM52X Sida 28 NMRR (Normal mode rejection ratio) NMRR är en funktion som möjliggör borttagandet av oönskade AC-störningar som kan ge ett felaktigt resultat vid DC-mätning. NMRR är normalt sätt specificerat i dB (decibel). Denna serie multimetrar har en NMRR-specifikation på 60 dB vid 50 och 60 Hz, vilket betyder, att instrumentet tar bort AC-störningarna vid DC-mätning.

  • Page 29: Dbm+Hz(Endastpå 829), Hz+Acv, Acv+Hzfunktioner

    Elma BM 82X & BM52X Sida 29 Obs!: När ett mätvärde visas i ”Autokontroll” funktionen, ”Område lås” och funktionslås: tryck på ”RANGE” eller ”SELECT” knappen en gång för att låsa området eller den funktionen multimetern befinner sig i. Genom att trycka på dessa knappar kortvarigt flera gånger kan man bläddra igenom funktionerna.

  • Page 30: Dc+Acv+Acv(Bara På 525, 521 & 829), Dcv, Dcv+Acv Funktioner

    Elma BM 82X & BM52X Sida 30 Obs! Känsligheten varierar automatiskt med det valda funktionsområdet, innan Hz- funktionen aktiveras. 6V funktionsområdet har den högsta känsligheten och 1000V området har den lägsta. Det rekommenderas att först mäta signalspännings (eller ström) nivån, därefter aktivera Hz-funktionen i de spännings (eller ström) området för att automatisk ställa in passande startnivån.

  • Page 31: Acmv+Hz, Dbm+Hz (Endast Elma 829), Hz+Acmv Funktioner

    Elma BM 82X & BM52X Sida 31 525, 521, 829: +ACmV +ACmV DCmV, DCmV , DC+ACmV , Logisk nivå Hz & Duty % Tryck på SELECT-knappen kortvarigt för att välja funktionerna sekvensvist. Det sista valda området kommer att bli sparat om instrumentet eventuellt stängs av. 827, 822, 821: +ACmV DCmV, DCmV...

  • Page 32: Ns Konduktans (Endast Elma 525, 521, 829, 827), Resistans & Genomgång

    Elma BM 82X & BM52X Sida 32 nS konduktans (endast Elma 525, 521, 829, 827), resistans & genomgång Tryck på SELECT-knappen kortvarigt för att välja funktionerna sekvensvis på modellerna 525, 521, 829 & 827. Det sista valda området kommer att bli sparat om instrumentet Vrid funktionsvredet tilll Ω...

  • Page 33: Kapacitans Och Diodtestfunktioner

    Elma BM 82X & BM52X Sida 33 Obs! Var säker på att du som användare, ansluter K-givaren rätt med+ - polariteten. Man kan även använda en K-givaradapter för att ansluta andra typer av K-givare. Kapacitans och diodtestfunktioner Tryck på SELECT-knappen kortvarigt för att välja funktionerna sekvensvist. Det sista valda området kommer att bli sparat om instrumentet eventuellt stängs av.

  • Page 34: Elektrisk Fält-Detektering (Endast Elma 829 & 827)

    Elma BM 82X & BM52X Sida 34 Obs! När du mäter ett 3-fassystem skall du vara uppmärksam på fas – fas-spänningen, som är mycket högre än fas – jord-spänningen. För att undvika att komma över spänningsnivån på säkringen räkna alltid med fas – fas-spänningen för att undvika att utlösa säkringarna.

  • Page 35: Pc-Interface

    Elma BM 82X & BM52X Sida 35 PC-interface Instrumentets baksida finns en optisk interfaceport som gör det möjligt att överföra data till en PC. Tryck på HOLD-knappen när du sätter på instrumentet för att göra det möjligt att komma åt RS232-utgången. Som tillbehör kan man köpa PC interface kit BRUA20X, som krävs för att ansluta instrumentet till en PC via Rs232 eller USB-port.

  • Page 36: Stäng Av Pipfunktionen

    Elma BM 82X & BM52X Sida 36 bläddra igenom områdena. Tryck på knappen i en sekund eller mer för att komma tillbaka till auto-områdesval. Obs! Det manuella områdesval är inte tillgängligt i Hz-funktionen. Stäng av pipfunktionen Tryck på RANGE-knappen samtidigt som du stänger av instrumentet, detta är för att stänga pip-funktionen tillfälligt.

  • Page 37: Start/Stop Dataloggning

    Elma BM 82X & BM52X Sida 37 Start/stop dataloggning • Instrumentet stöder flera sessions-dataloggningar. Många olika mätningar kan loggas samtidigt då det finns ett minne upp till 999 separata sessionssidor utan att den raderar tidigare loggade mätningar. Tryck på (start) knappen i 1 sekund eller mera för att starta dataloggningen.

  • Page 38: Loggade Mätningar (Recall Data)

    Elma BM 82X & BM52X Sida 38 • När man har ställt in instrumentet på 30 sek eller mer så kommer instrumentet att gå ner till 50% i strömförbrukning mellan loggningsintervallerna (ca. 4,2 minuter efter att dataloggning har påbörjats) och då visas bara markören på displayen. •...

  • Page 39: Underhåll

    Elma BM 82X & BM52X Sida 39 Underhåll Obs! För att undgå en elektrisk stöt, demontera alla testledningar från anslutningarna och stäng av instrumentet innan det öppnas. Använd inte instrumentet när den är öppnat. Använd endast samma typ av säkringar. Rengöring och förvaring Torka av instrumentet med jämna mellanrum med en fuktad trasa med lite milt rengöringsmedel, absolut inga slipande eller upplösande medel.

  • Page 40: Fakta Om Batterier Samt Säkringar

    Elma BM 82X & BM52X Sida 40 Fakta om batterier samt säkringar Batteri: 1 st. 9V batteri. Säkring: Elma BM820 modellerna: • Säkring 1 (FS1) för μA/mA: 1A/600V AC, IR 100kA, F säkring. • Säkring 2 (FS2) för A: 10A/600V AC, IR 100kA, F säkring. Elma BM 520 modellerna: •...
  • Page 41 Elma BM 82X & BM52X Sida 41 Känslighet: Elma BM829, BM521 & BM525: AC+DC TRMS Elma BM827 & BM822: AC TRMS Elma BM821: Genomsnitt Säkerhet: Dubbel isolerad enligt IEC61010-1 2. version, EN61010-1 2. version, UL61010-1 2. version & CAN/CSA C22.2 nr. 61010.1-0,92 under kategori IV 1000VAC &...

  • Page 42: Elektriska Specifikationer

    Elma BM 82X & BM52X Sida 42 EMC: EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11) Strömförsörjning: 1 st. 9V batteri. Strömförbrukning: APO avstängning: 30 minutter APO förbrukning: 50μA Mått: (LxBxH) 208x103x63mm med gummikåpa Vikt: 635gr med gummikåpa Tillbehör: Testledningar, batteri, svensk manual, BKP60 banankontakt för K-givare (Bara till Elma BM829,...

  • Page 43: Suomenkielinen Käyttöohje

    Elma BM 82X & BM52X Sivu 43 Suomenkielinen käyttöohje Elma BM 82X ja BM 52X Turvallisuus Tässä käyttöohjeessa käytetyt ilmaisut Varoitus: Viittaa oloihin, jotka voivat aiheuttaa käyttäjälle vakavia vammoja tai jopa kuoleman. Huomautus: Viittaa oloihin, jotka voivat aiheuttaa laitteeseen vian tai toimintahäiriön. Tämä...

  • Page 44: Varoitus

    Elma BM 82X & BM52X Sivu 44 Mittausluokka II (luokka II) Tämä luokka koskee pienjänniteasennusten johtojärjestelmien mittauksia. Esimerkiksi kodinkoneiden, kannettavien työkalujen ja vastaavien laitteiden mittaukset. Varoitus Laite on suojattava sateelta ja kosteudelta palo- ja sähköiskuvaaran välttämiseksi. Välttääksesi sähköiskun noudata turvallisuusohjeita työskennellessäsi yli 60 VDC:n tai 30 VAC RMS:n jännitteillä.

  • Page 45: Tuotteen Kuvaus

    Elma BM 82X & BM52X Sivu 45 Tuotteen kuvaus Huomautus! Kuvissa käytetään esimerkkeinä sarjan parhaita malleja. Katso toimintojen käytettävyys omasta mallistasi. 1) 4 merkkiä 9 999 lukeman kaksiosainen LCD- näyttö 2) Erikoistoimintojen painikkeet 3) Käynnistyksen/sammutuksen sekä toiminnon valitsin 4) A-virtatoimintojen liitäntä – 10 A 5) Kaikkien toimintojen COM-liitäntä...

  • Page 46: Crest-Kerroin

    Elma BM 82X & BM52X Sivu 46 Crest-kerroin Crest-kerroin on crest-arvon (huippukertoimen) ja todellisen RMS-arvon suhde, ja sitä käytetään tavallisesti määrittämään todellisen RMS:n mittaavan yleismittarin dynaaminen alue. Puhtaan siniaallon crest-kerroin on 1,4. Vääristyneen siniaallon crest-kerroin on yleensä paljon suurempi. NMRR (Normal mode rejection ratio) (normaali häiriönvaimennussuhde) NMRR on yleismittarin ominaisuus välttää...

  • Page 47: Autocheck-Toiminto

    Elma BM 82X & BM52X Sivu 47 Autocheck-toiminto Innovatiivinen Autocheck-toiminto valitsee automaattisesti mittaustoiminnot DCV:lle, ACV:lle tai vastukselle testijohtojen kautta kulkevan tulon mukaan. • Jos laitteen testijohtoja ei ole kytketty, näytössä näkyy "Auto", kun se on käyttövalmis. • Jos jännitesignaalia ei ole, mutta vastus on alle 10 MΩ (nimellinen), yleismittari näyttää...

  • Page 48: Toiminnot Dc + Acv + Acv (Vain 525, 521 Ja 829), Dcv, Dcv + Acv

    Elma BM 82X & BM52X Sivu 48 Huomautus! Hertsitulon herkkyys vaihtelee automaattisesti valitun jännitealueen mukaan (samoin virtatoiminto). 1 V -alueella herkkyys on suurimmillaan ja 1 000 V -alueella pienimmillään. Automaattisissa aluemittauksissa määritetään normaalisti sopiva taso. Voit myös painaa RANGE-painiketta lyhyesti valitaksesi manuaalisesti toisen tason (jännitealueen).

  • Page 49: Toiminnot Acmv + Hz, Dbm + Hz (Vain Elma 829), Hz + Acmv

    Elma BM 82X & BM52X Sivu 49 525, 521, 829: +ACmV +ACmV DCmV, DCmV , DC+ACmV , loogisen tason Hz ja Duty % Valitse toiminnot painamalla SELECT-painiketta lyhyesti. Viimeksi valittu toiminto tallennetaan muistiin. 827, 822, 821: +ACmV DCmV, DCmV , Loogisen tason Hz &...

  • Page 50: Konduktanssi Ns (Vain Elma 525, 521, 829, 827), Vastus Ja Jatkuvuus

    Elma BM 82X & BM52X Sivu 50 Konduktanssi nS (vain Elma 525, 521, 829, 827), vastus ja jatkuvuus Valitse toiminnot malleissa 525, 521, 829 ja 827 painamalla SELECT-painiketta lyhyesti. Viimeksi valittu toiminto tallennetaan muistiin. Käännä kiertovalitsin kohtaan Ω vastus ja jatkuvuus malleissa 822 ja 821.

  • Page 51: Kapasitanssi- Ja Dioditestitoiminnot

    Elma BM 82X & BM52X Sivu 51 Huomautus! Varmista, että banaanipistokkeella varustettu lämpötila-anturi on asetettu oikein (oikea napaisuus). Voit käyttää myös ns. lämpötilasovitinta, joka muuntaa banaanipistokkeen k-tyypin pistokkeeksi. Kapasitanssi- ja dioditestitoiminnot Valitse toiminnot painamalla SELECT-painiketta lyhyesti. Viimeksi valittu toiminto tallennetaan muistiin. Huomautus! Poista aina kondensaattorien lataus ennen mittauksia.

  • Page 52: Μtoiminnot A, Ma Ja A

    Elma BM 82X & BM52X Sivu 52 Vaihda testijohtojen liitännät diodin läpi. Digitaalinäytössä näkyy "OL", jos diodi on kunnossa. Kaikki muut näytön tulokset tarkoittavat, että diodi on resistiivinen tai siinä on oikosulku. μ Toiminnot A, mA ja A Paina SELECT-painiketta lyhyesti valitaksesi DC, DC , DC+AC ja AC .

  • Page 53: Tietokoneliitäntä

    Elma BM 82X & BM52X Sivu 53 Tietokoneliitäntä Laitteen taustapuolella on optinen, eristetty liitäntäportti tietoliikenneviestintää varten. Lisävarusteena voidaan ostaa PC USB interface kit BR82X, joka tarvitaan laitteen liittämiseksi tietokoneeseen. MAX/MIN/AVG (REC) 1/20/s-toiminnossa (vain Elma 525, 521, 829, 827) Aktivoi MAX/MIN/AVG painamalla REC-painiketta lyhyesti. Muistitoiminto. Nestekidenäytön ”R”...

  • Page 54: Taustavalaistu Näyttö (Vain Elma 525, 521 Ja 829)

    Elma BM 82X & BM52X Sivu 54 Taustavalaistu näyttö (vain Elma 525, 521 ja 829) Sytytä taustavalaistus painamalla SELECT-painiketta vähintään 1 sekunnin ajan. Taustavalaistus sammuu automaattisesti 32 sekunnin kuluttua pariston säästämiseksi. Liitäntävaroitus (äänimerkki virheellisen liitännän yhteydessä) Laite antaa kuuluvan äänimerkin ja näytössä näkyy ”InEr” varoittaen käyttäjää mahdollisista vaurioista, kun μA-, mA- tai A-tuloliitäntöihin on tehty virheellinen liitäntä, kun muita toimintoja, esim.

  • Page 55: Tiedonkirjaustoiminto

    Elma BM 82X & BM52X Sivu 55 Tiedonkirjaustoiminto Kirjausvälin asetus • Tuo valittu näytteenottonopeus sekunteina näkyviin painamalla (ajastin) - painiketta vähintään 1 sekunnin ajan. Tehdasasetus on t0,05, mikä vastaa 0,05:tä sekuntia. Paina painiketta (ylöspäin osoittava nuoli) tai (alaspäin osoittava nuoli) lyhyesti valitaksesi muun näytteenottonopeuden kuin 0,05 s. (0,1 s yksittäiselle T1:lle/T2:lle, diodille ja Ω/nS:lle;...

  • Page 56: Haku Muistista

    Elma BM 82X & BM52X Sivu 56 • Hyväksy uuden kirjausistunnon aloitus aikaisempia mittauksia pyyhkimättä painamalla Yes-painiketta lyhyesti. • Painamalla Erase-painiketta lyhyesti voit pyyhkiä kaikki aikaisemmin kirjatut istuntosivut ja käynnistää uuden kirjausistunnon ensimmäiseltä sivulta (P.001), jolloin laitteen koko muisti on käytössä. •...

  • Page 57: Kunnossapito

    Elma BM 82X & BM52X Sivu 57 Kunnossapito Varoitus! Irrota laite jännitettä johtavasta piiristä sähköiskun välttämiseksi. Irrota testijohdot banaaniliitännöistä ja sammuta laite ennen laitteen avaamista. Käytä laitteessa vain samantyyppistä tai vastaavaa sulaketta. Puhdistus ja säilytys Puhdista laite säännöllisesti kostealla liinalla ja miedolla puhdistusaineella. Älä käytä liuottimia tai vastaavia aineita.

  • Page 58: Pariston Ja Sulakkeen Vaihto

    Elma BM 82X & BM52X Sivu 58 Jos laitteen jännite-/vastustuloliitännät altistuvat voimakkaille transienteille (salamaniskun tai järjestelmän oikosulun takia) sattumalta tai poikkeusoloissa, laitetta suojaavat sulakkeet palavat. Huolehdi aina siitä, että asentaja vaihtaa sulakkeet ja muut tärkeät varaosat. Pariston ja sulakkeen vaihto Paristo: 1 9 V:n paristo.
  • Page 59 Elma BM 82X & BM52X Sivu 59 Herkkyys: Elma BM829, BM521 ja BM525: Vaihtovirran ja tasavirran todellinen RMS Elma BM827 ja BM822: Vaihtovirran todellinen RMS Elma BM821: Keskiarvo Turvallisuus: Kaksoiseristys standardien IEC61010-1 (2. painos), EN61010-1 (2. painos), UL61010-1 (2. painos) ja CAN/CSA C22.2, nro 61010.1-0,92 suojausluokan IV 1 000 VAC ja VDC mukaisesti.

  • Page 60: Sähkötiedot

    Elma BM 82X & BM52X Sivu 60 EMC: EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11) Virtalähde: 1 9 V:n paristo. Virrankulutus: 5 mA (tyypillinen) Automaattisen sammutuksen aika: Käyttämättömänä 30 minuuttia Automaattisen sammutuksen kulutus: 50 μA (tyypillinen) Mitat: (P x L x K) 208 x 103 x 63 mm kumikotelon kanssa Paino:...

  • Page 61: English User Manual

    Elma BM 82X & BM52X Page 61 English User Manual BM 82X & BM 52X Safety Terms in this manual WARNING identifies conditions and actions that could result in serious injury or even death to the user. CAUTION identifies conditions and actions that could cause damage or malfunction in the instrument.

  • Page 62: International Electrical Symbols

    Elma BM 82X & BM52X Page 62 WARNING To reduce the risk of fire or electric shock, do not expose this product to rain or moisture. To avoid electrical shock hazard, observe the proper safety precautions when working with voltages above 60 VDC or 30 VAC rms. These voltage levels pose a potential shock hazard to the user.

  • Page 63: Product Description

    Elma BM 82X & BM52X Page 63 Product description Note: Top of the line model is used as representative for illustration purposes. Please refer to your respective model for function availability. 1) 4 digits 9999 counts dual displays 2) Push-buttons for special functions & features 3) Selector to turn the Power On or Off and Select a function 4) Input Jack for 10A (20A for 30sec) current...

  • Page 64: Average Sensing Rms Calibrated

    Elma BM 82X & BM52X Page 64 Average sensing RMS calibrated RMS (Root-Mean-Square) is the term used to describe the effective or equivalent DC value of an AC signal. Most digital multimeters use average sensing RMS calibrated technique to measure RMS values of AC signals. This technique is to obtain the average value by rectifying and filtering the AC signal.

  • Page 65: Operation

    Elma BM 82X & BM52X Page 65 Operation CAUTION Before and after hazardous voltage measurements, test the voltage function on a known source such as line voltage to determine proper meter functioning. AutoCheck mode (525, 521, 829 only) This innovative AutoCheck feature automatically selects measurement function of DCV, ACV or Resistance (Ω) based on the input via the test leads.

  • Page 66: Dbm (829 Only), +Hz , Acv Functions

    Elma BM 82X & BM52X Page 66 Note: *Range-Lock and Function-Lock Feature: When a measurement reading is being displayed in AutoCheck mode, press the RANGE or SELECT button momentarily 1 time can lock the range or function it was in. Press the button momentarily repeatedly to step through the ranges or functions.

  • Page 67: Dc+Acv

    Elma BM 82X & BM52X Page 67 Note: Hz Input sensitivity varies automatically with voltage (current function alike) range selected. 1V range has the highest and the 1000V range has the lowest. Auto-ranging measurements normally set the most appropriate trigger level. You can also press the RANGE button momentarily to select another trigger level (voltage range) manually.

  • Page 68: Acmv , Dbm (829 Only), Hz Functions

    Elma BM 82X & BM52X Page 68 Press the SELECT button momentarily to select the subject functions in sequence. Last selection will be saved as power up default for repeat measurement convenience. +ACmV ACmV , dBm (829 only), Hz functions Press the SELECT button momentarily to select the subject functions in sequence.

  • Page 69: Ns Conductance (525, 521, 829, 827 Only), Ω Resistance, Continuity Functions

    Elma BM 82X & BM52X Page 69 Ω nS Conductance (525, 521, 829, 827 only), Resistance, Continuity functions Press the SELECT button momentarily to select the subject functions in sequence for models 525, 521, 829 and 827. Last selection will be saved as power up default for repeat measurement convenience.

  • Page 70: Capacitance, Diode Test Functions

    Elma BM 82X & BM52X Page 70 banana pins to type-K socket to adapt other standard type-K mini plug temperature probes. Capacitance, Diode test functions Press the SELECT button momentarily to select the subject functions in sequence. Last selection will be saved as power up default for repeat measurement convenience.

  • Page 71: Μa, Ma, And A Current Functions

    Elma BM 82X & BM52X Page 71 CAUTION Discharge capacitors before making any measurement. Large value capacitors should be discharged through an appropriate resistance load. Normal forward voltage drop (forward biased) for a good silicon diode is between 0.400V to 0.900V. A reading higher than that indicates a leaky diode (defective). A zero reading indicates a shorted diode (defective).

  • Page 72: Pc Computer Interface Capabilities

    Elma BM 82X & BM52X Page 72 ●Probe-Contact EF-Detection: For more precise indication of live wires, such as distinguishing between live and ground connections, use the Red (+) test probe for direct contact measurements. PC computer interface capabilities The instrument equips with an optical isolated interface port at the meter back for data communication.

  • Page 73: Backlighted Display (525, 521, 829 Only)

    Elma BM 82X & BM52X Page 73 Backlighted display (525, 521, 829 only) Press the SELECT button for 1 second or more to toggle the LCD backlight. The backlight will also be turned off automatically after 32 seconds to extend battery life. Beep-Jack™...

  • Page 74: Data Logging Operation (525 & 521 Only)

    Elma BM 82X & BM52X Page 74 Data Logging operation (525 & 521 only) Set logging interval ● Press the (Timer) button for 1 second or more to display the selected sampling speed in second. Factory default t0.05 means sampling speed is 0.05 second. Press (Up-arrow) or (Down-arrow) button momentarily to select a different sampling speed from 0.05s (0.1s for single T1/T2, Diode &...

  • Page 75: Recall Logged Data

    Elma BM 82X & BM52X Page 75 ● Press the Yes button momentarily to confirm starting a new logging session directly without erasing the formerly logged one(s). ● Or you can press the Erase button momentarily to erase ALL of the formerly logged session-page(s), and start a new logging session from the very first session-page (P.001) with maximum meter memory.

  • Page 76: Maintenance

    Elma BM 82X & BM52X Page 76 ● Press the (Up-arrow) or (Down-arrow) button momentarily to review the logged data one-at-a-time in sequence. Press and hold for 1 second and up for fast scrolling. The beeper sounds when the first or last data is reached. ●...

  • Page 77: Cleaning And Storage

    Elma BM 82X & BM52X Page 77 Cleaning and Storage Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or solvents. If the meter is not to be used for periods of longer than 60 days, remove the battery and store it separately Trouble Shooting If the instrument fails to operate, check battery, fuses, leads, etc., and replace as...
  • Page 78 Elma BM 82X & BM52X Page 78 General specifications Display: 9999 counts: ACV, DCV, Hz & nS 6000 counts: mV, μA, mA, A, Ohm & Capacitance Polarity: Automatic Update Rate: Digital Display: 5 per second nominal; 41 Segments Bar-graph: 60 per second max Low Battery: Below approx.
  • Page 79 Elma BM 82X & BM52X Page 79 E.M.C. : Meets EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, , EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11) In an RF field of 3V/m: Capacitance function is not specified Other function ranges: Total Accuracy = Specified Accuracy + 100 digits Performance above 3V/m is not specified Power Supply: Single 9V battery;...
  • Page 80 Elma BM 82X & BM52X Page 80 9.999V, 99.99V, 3.0%+4d 999.9V 3kHz ~ 20kHz 60.00mV , 600.0mV 2%+3d 9.999V, 99.99V 999.9V Unspec’d Specificied from 30% to 100% of range. CMRR: >60dB @ DC to 60Hz, Rs=1kΩ Input Impedance: 10MΩ, 50pF nominal (80pF nominal for 600mV range) Residual reading less than 5 digits with test leads shorted.
  • Page 81 Elma BM 82X & BM52X Page 81 AutoCheck (DCV) RANGE Accuracy 9.999V, 99.99V, 999.9V 0.5%+3d Lo-Z DCV Threshold: > +1.5VDC or < -1.0VDC nominal Lo-Z DCV Input Impedance: Initially approx. 3.0kΩ, 165pF nominal; Impedance increases abruptly within a fraction of a second as display voltage is above 50V (typical).
  • Page 82 Elma BM 82X & BM52X Page 82 Capacitance RANGE Accuracy 60.00nF, 600.0nF 0.8% + 3d 1.0% + 3d 6.000μF 2.0% + 3d 60.00μF 3.5% + 5d 600.0μF 6.000mF 5.0% + 5d 25.00mF 6.5% + 5d Accuracies with film capacitor or better In manual-ranging mode, measurements not specified below 50.0μF, 0.54mF and 5.4mF for 600.0μF, 6.000mF and 25.00mF ranges respectively AC &...
  • Page 83 Elma BM 82X & BM52X Page 83 10A continuous, >10A to 15A (to 20A for BM521 & BM525) for 30 second max with 5 minutes cool down interval x=1, 2, 7 & 9; Model 821, 822, 827 & 829 y=1 & 5; Model 521 & 525 Line Level Frequency (Hz) Function Range Frequency...
  • Page 84 Elma BM 82X & BM52X Page 84 For more precise indication of live wires, such as distinguishing between live and ground connections, use the Red (+) test probe for direct contact measurements Limited warranty BRYMEN warrants to the original product purchaser that each product it manufactures will be free from defects in material and workmanship under normal use and service within a period of one year from the date of purchase.
