Elma Instruments 6800 User Manual

Hide thumbs
Table of Contents

  • Swedish
    • Table of Contents
    • Dansk/Norsk Manual
    • Introduktion
    • Sikkerhed
    • Overspændingskategorier
    • Målekategori IV (Kat IV)
    • Målekategori III (Kat III)
    • Målekategori II (Kat II)
    • Sikkerhedsinstruktioner
    • Funktioner
    • Forståelse Af Trykknapperne
    • Forståelse Af Displayet
    • Markør
    • Sideområde
    • Softkeys
    • Forståelse Af Drejeomskifteren
    • Brugen Af Inputterminalerne (Bøsningerne)
    • Målinger Og Opsætninger
    • Forståelse Af Funktionsmenuerne
    • Brugen Af Hjælpemenuen
    • Måling Af AC Og DC Signaler
    • Opfangning Af Minimums - Og Maksimums Værdier
    • Opfangning Af Peak Værdier
    • Relative Værdier
    • Hold Og Auto Hold Funktion
    • Gem Individuel Måledata
    • Se Gemt/Lagrede Data
    • Se Optaget Data - Som Måling Og Kurveformat
    • Optagelse Af Måledata
    • Zoome Ind På "Trend" Data
    • Ændring Af Instrumentets Opsætningsfunktioner
    • Tilbagestil Instrumentets Opsætningsfunktioner
    • Instrumentinfo
    • Opsætning Af Hændelsesgrænseværdi
    • Kalibrering
    • Brug Af Kommunikation - Bluetooth Kommunikation
    • Overføre Log Fra Instrument Til Pc
    • Opsætning Af Dato Og Tid
    • Auto Sluk off
    • Opsætning Af Format
    • Udskiftning Af Batterier
    • Udskiftning Af Sikringer
    • Generelle Specifikationer
    • Tekniske Specifikationer
    • Svensk Manual
    • Introduktion
    • Säkerhet
    • Överspänningskategorier
    • Mätkategori IV (Kat IV)
    • Mätkategori III (Kat III)
    • Mätkategori II (Kat II)
    • Säkerhetsinstruktioner
    • Funktioner
    • Förståelse Av Tryckknapparna
    • Förståelse Av Displayen
    • Markör
    • Sidområde
    • Softkeys
    • Förståelse Av Vredet
    • Användning Av Ingångarna
    • Mätningar Och Inställningar
    • DC Spänningsmätning
    • AC Spänningsmätning
    • Low Pass Filter
    • Db Spänningsmätning
    • MV Mätning
    • Temperaturmätning
    • Frekvensmätning
    • Resistansmätning
    • Genomgångskontroll
    • Diodtest
    • Kapacitansmätning
    • DC StröMMätning
    • AC StrøMMålinger
    • Förståelse Av Funktionsmenyerna
    • Hjälpmenyn
    • Mätning Av AC Och DC Signaler
    • Min- Och Max-Värden
    • Peak-Värden
    • Relativa Värden
    • Hold Och Autohold Funktion
    • Spara Individuella Mätdata
    • Se Sparade Data
    • Se Upptagna Data - Som Mätning Och Kurvformat
    • Upptagning Av Mätdata
    • Zooma in På "Trend" Data
    • Ändring Av Instrumentets Inställningsfunktioner
    • Återställ Instrumentets Inställningsfunktioner
    • Instrumentinfo
    • Inställning Av Händelsesgränsvärde
    • Kalibrering
    • Användning Av Kommunikation - Bluetooth-Kommunikation
    • Överföra Logg Från Instrument Till PC
    • Inställning Av Datum Och Tid
    • Autoavstängning off
    • Inställning Av Format
    • Batteribyte
    • Säkringsbyte
    • Generella Specifikationer
    • Tekniska Specifikationer

  • English

Advertisement

Available languages

Available languages

Quick Links

Download this manual

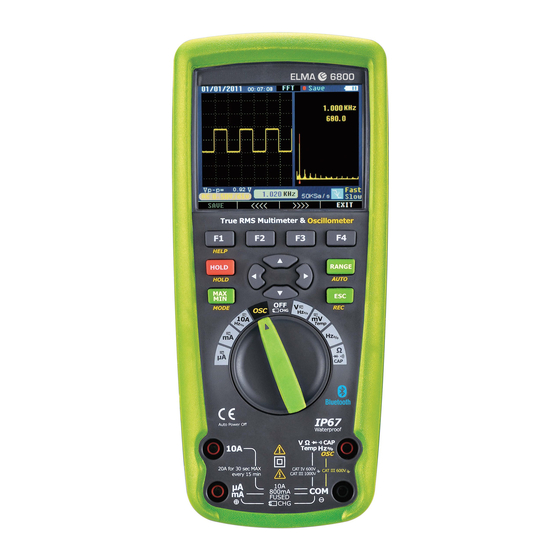

Elma 6800 Multimeter
