Sawo ARIES Manual

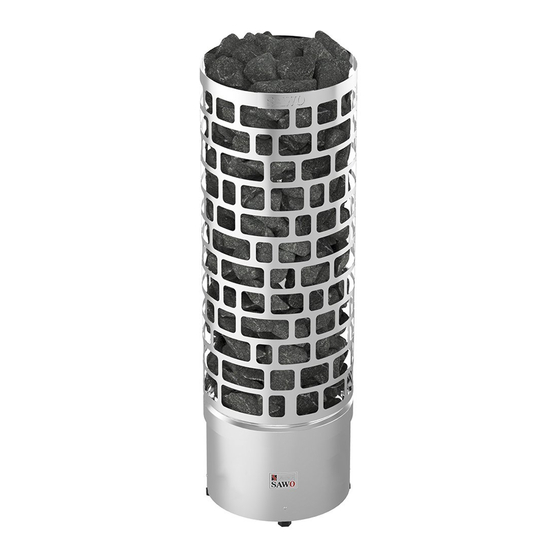

Electric sauna heater round
Hide thumbs Also See for ARIES:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARIES HEATER
ROUND
ARI3-45NB
ARI3-60NB
ARI3-75NB
ARI3-90NB
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Congratulations on your purchase of SAWO
sauna heater!
Please read the manual carefully before using
the heater.
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
ARI3-45NS
ARI3-60NS
ARI3-75NS
ARI3-90NS
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
ARI6-90NB
ARI6-90NS
ARI6-105NS
ARI6-120NS
MANUAL
ARI6-150NS
ARI6-180NS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARIES and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sawo ARIES

Summary of Contents for Sawo ARIES

  • Page 1 ARI3-90NS ARI6-120NS Onnittelut loistavasta kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. SÄHKÖKIUAS | ELECTRIC SAUNA HEATER Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.

  • Page 2: Table Of Contents

    SISÄLLYSLUETTELO Turvaohjeet ..............4 Käyttäjälle: ............4 Asentajalle: ............6 Kiukaan asentaminen ............ 8 Kiuaskivet ..............10 Kivien latominen kiukaaseen.........10 Ohjaussäätimet (NB-models) ........12 Termostaatti ............12 Ajastin ..............12 Sensorin sijainti ............14 Käännettävä ajastin ja termostaatti .......15 Kytkentäkaavio ............16 Ylikuumenemissuojan nollaaminen ........18 Ilmanvaihto ..............20 Eristys ................20 Saunahuoneen lämmitys ..........22 Saunan huolto .............24...
  • Page 3 TABLE OF CONTENT Safety instructions ............5 For user: ..............5 For technicians: ............7 Heater installation ............9 Heater stones ..............11 Loading stones into the heater ........11 Control settings (NB-models) ........13 Thermostat ..............13 Timer .................13 Sensor location ............14 Reversible timer and thermostate .........15 Electrical diagram ............16 Resetting over heated thermostat .........18 Air ventilation ..............21...

  • Page 4: Turvaohjeet

    TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy- siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.

  • Page 5: Safety Instructions

    SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.

  • Page 6: Asentajalle

    Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu 9). • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. • Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus mahdollisuus on asennettava erillinen ovitunnistin saunan oveen.

  • Page 7: For Technicians

    For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it.

  • Page 8: Kiukaan Asentaminen

    KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia (kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan, ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla.

  • Page 9: Heater Installation

    HEATER INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 28). Do not install the heater to the floor or wall niche.

  • Page 10: Kiuaskivet

    KIUASKIVET Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen. Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita. Tarvittava kivimäärä...

  • Page 11: Heater Stones

    NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type!

  • Page 12: Ohjaussäätimet (Nb-Models)

    OHJAUSSÄÄTIMET (NB-MALLIT) TERMOSTAATTI Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti Termostaatti ylläpitää valitun lämpötilan tason. Thermostat Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus.

  • Page 13: Control Settings (Nb-Models)

    CONTROL SETTINGS (NB-MODELS) THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the chosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated.

  • Page 14: Sensorin Sijainti

    Jos of the Aries heater even if the control unit’s manual lämpötilantunnistin asennetaan kiukaan yläpuolelle states otherwise. Installing the sensor above the seinään, aiheuttaa se kiukaan ylikuumenemisvaaran.

  • Page 15: Käännettävä Ajastin Ja Termostaatti

    KÄÄNNETTÄVÄ AJASTIN JA TERMOSTAATTI REVERSIBLE TIMER AND THERMOSTAT 1. Remove both knobs and Rings Poista molemmat nappulat ja renkaat 2. Unscrew both timer & Avaa ajastimen ja termostaatin ruuvit thermostat Varmista että resetointipainikkeen reikä on 3. Make sure to align reset button hole kohdistettu 4.

  • Page 16: Kytkentäkaavio

    KYTKENTÄKAAVIO ELECTRICAL DIAGRAM ARI3-45NS 4,5 kW ARI3-60NS 6,0 kW ARI3-75NS 7,5 kW ARI3-90NS 9,0 kW ARI6-90NS 9,0 kW ARI6-105NS 10,5 kW ARI6-120NS 12,0 kW W W V W W V TERMINAL 1 TERMINAL 2 TERMINAL 1 TERMINAL 2 6,0 kW 4,5 kW 6,0 kW 6,0 kW...
  • Page 17 3 VAIHE 3 PHASE AJASTIN TERMOSTAATTI TIMER THERMOSTAT ARI3-45NB 4,5kW ARI3-60NB 6,0kW ARI3-75NB 7,5kW a1 a ARI3-90NB 9,0kW a1 a a1 a SENSORI SENSOR 400V 3N~ 50/60Hz N K ( 230V) N L1L2 L3 Sähkölämmityksen ohjaus Control of Electric Heating in the household (usage is optional) 3 VAIHE 3 PHASE...

  • Page 18: Ylikuumenemissuojan Nollaaminen

    YLIKUUMENEMISSUOJAN NOLLAAMINEN RESETTING OVER HEATED THERMOSTAT Sovellettavissa vain malleissa, joissa sisäänrakennettu ohjauskeskus Applicable only for built-in control models Kuva 6. Fig. 6 Sensorin sijainti NB-malleissa Sensor location for NB-models Säätöanturi Turva-anturi Regulating Sensor Safety Sensor Nollaa lämpötilanrajoitin painamalla nollauspainiketta. Push a pin into the reset button hole to reset Palautuspainike Reset Button...
  • Page 19 Pull out the sensor 6,0/7,5/9,0 kW. to compare but be sure to return it back to their original place. Anturikotelo sisältyy 4,5 – 9,0 kW:n Aries- kiukaaseen Sensor cover kit: (Applicable for 4,5kW - 9,0kW) 4,5kW Anturikotelo 6,0kW Anturikotelo 7,5kW Anturikotelo...

  • Page 20: Ilmanvaihto

    ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä...

  • Page 21: Air Ventilation

    AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner.

  • Page 22: Saunahuoneen Lämmitys

    SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä...

  • Page 23: Heating Of The Sauna Room

    HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor.

  • Page 24: Saunan Huolto

    Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä.

  • Page 25: Sauna Maintenance

    If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth.

  • Page 26: Vianetsintäkaavio

    VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •...

  • Page 27: Diagnostic Table

    DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters.

  • Page 28: Häiriötilanteet

    HÄIRIÖTILANTEET Katso erillisen ohjauskeskuksen käyttöohjeet. MALFUNCTIONS Check the instructions for the separate control unit. TEKNISET TIEDOT Kuva 8. Fig. 8 TECHNICAL DATA KIUASMALLI VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON KIVET OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO PITUUS LEVEYS KORKEUS HEATER HEATING ELEMENT SAUNA ROOM SUPPLY SIZE OF HEATER...

  • Page 29: Varaosat

    Ohjausyksikkö For Built-in control unit HP70-012 HP70-006 HP70-005 HP70-004 HP70-007 HP70-020 1,5 kW HP01-011 HP06-005 (1.5kW and 2kW H.E.) HP70-011 (2.5kW and 3kW H.E.) HP01-021 (3 H.E.) HP70-033 (4.5kW) HP03-022 (6 H.E.) HP70-034 (6.0kW) HP01-013 HP70-035 (7.5kW) HP70-036 (9.0kW) HP04-007 HP01-022-A2 HP70-013 HP01-066...
  • Page 30 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...

This manual is also suitable for:

Ari3-45nbAri3-60nbAri3-75nbAri3-90nbAri3-45nsAri3-60ns ... Show all
