ARIES HEATER
ROUND
ARI3-45NB
ARI3-45NB-BL
ARI3-60NB
ARI3-60NB-BL
ARI3-75NB
ARI3-75NB-BL
ARI3-90NB
ARI3-90NB-BL
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen
tuotteen käyttöä.
Sarjanumero
Serial Number
ARI3-45NS
ARI3-60NS
ARI3-75NS
ARI3-90NS
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
ARI3-45NS-BL
ARI6-90NB
ARI3-60NS-BL
ARI6-90NS
ARI3-75NS-BL
ARI6-105NS
ARI3-90NS-BL
ARI6-120NS
Congratulations on your purchase
of SAWO sauna heater!
Please read the manual carefully
before using the heater.

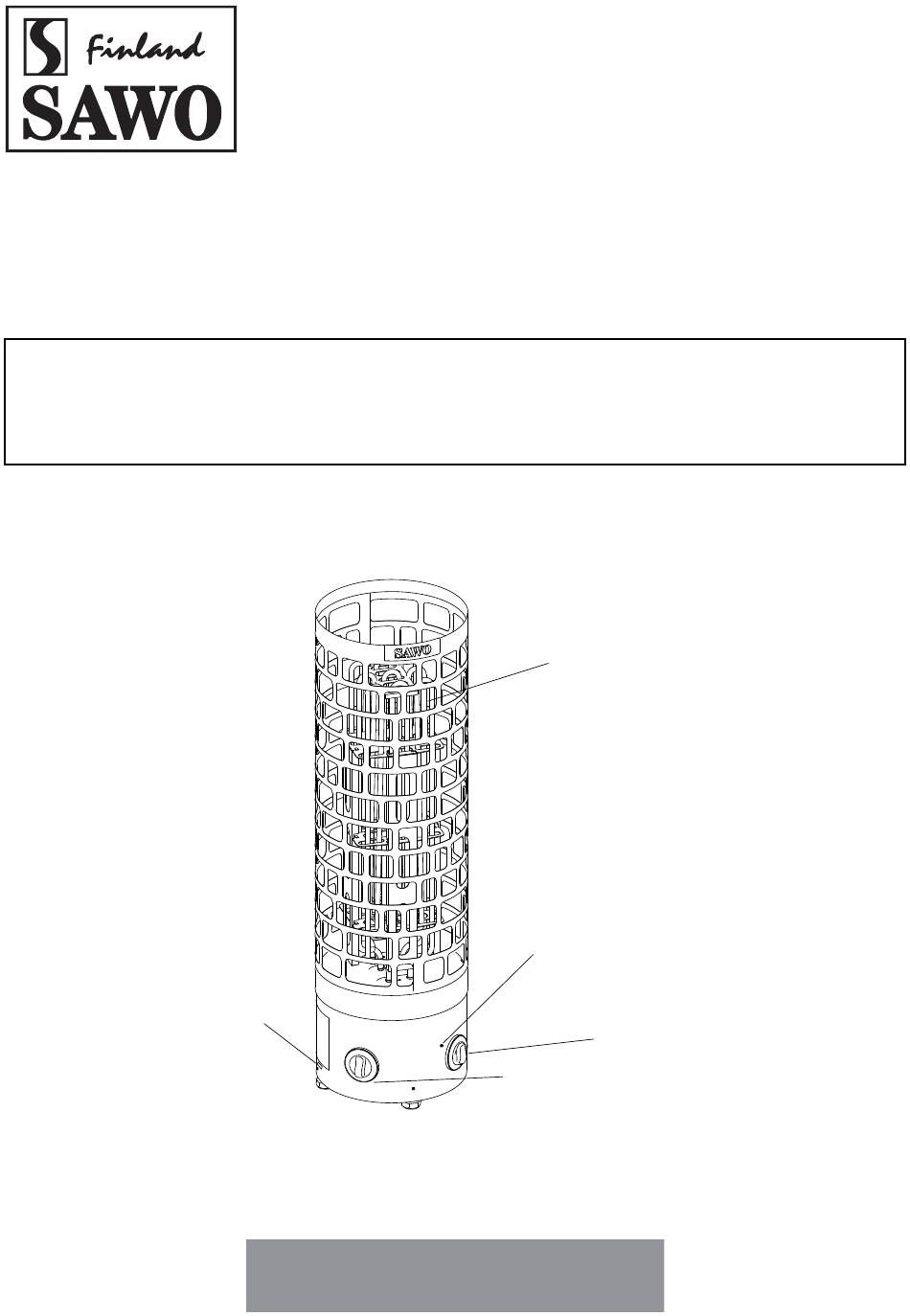

Vastukset
Heating Elements
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
Termostaatti
Thermostat
Ajastin
Timer
MANUAL
ARI6-150NS
ARI6-180NS
