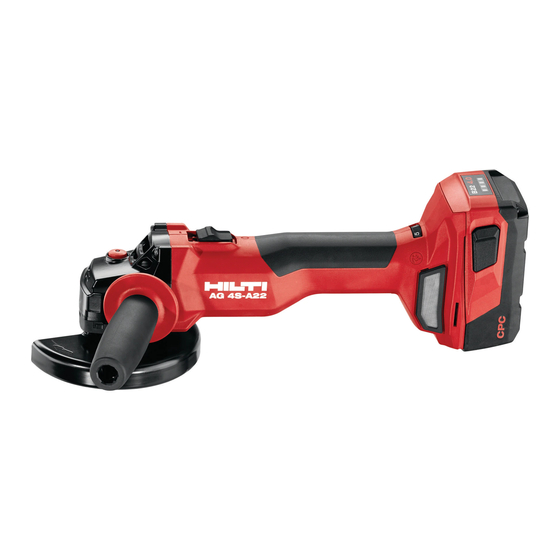

Page 6 AG 4S-A22 Original operating instructions ........
Page 7: Information About The Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 8 Direct current (DC) The product supports wireless data transmission compatible with iOS and Android platforms. Li-ion battery Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. Never use the battery as a striking tool.
Page 9 ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. ▶ Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
Page 10 ▶ Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
Page 11 ▶ Hold the power tool by insulated gripping surfaces only, when performing an operation where the cutting tool may contact hidden wiring. Contact with a "live" wire will also make exposed metal parts of the power tool "live" and could give the operator an electric shock. ▶...
Page 12 ▶ Do not position your body in line with and behind the rotating wheel. When the wheel, at the point of operation, is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you. ▶...
Page 13 Angle grinder, side handle, standard guard, front cover, clamping flange, clamping nut, pin wrench, dust filter, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or online at: www.hilti.group. 2233926...
Page 14 The power tool is equipped with the ATC (Active Torque Control) quick-acting electronic cut-out. If the accessory tool sticks or stalls, the power tool will suddenly pivot about its own axis in the opposite direction. ATC detects this sudden pivoting movement of the power tool and switches the tool off immediately. For ATC to function correctly, the power tool must be free to pivot.
Page 15: Technical Data
— abrasive resin-fiber disc Support plate — — — — — Technical data AG 4S-A22125 Rated voltage 21.6 V Rated speed 8,500 /min Maximum disc diameter 125 mm Weight in accordance with EPTA procedure 01 3.1 kg Drive spindle thread...
Page 16: Before Use
AG 4S-A22125 Ambient temperature for operation −17 ℃ … 60 ℃ Storage temperature −20 ℃ … 70 ℃ Technical data Spindle length 22 mm Ambient temperature for operation −17 ℃ … 60 ℃ Storage temperature −20 ℃ … 70 ℃...
Page 17 Inserting the battery CAUTION Risk of injury by short circuit or falling battery! ▶ Before inserting the battery, make sure that the contacts on the battery and the contacts on the product are free of foreign matter. ▶ Make sure that the battery always engages correctly. 1.
Page 18 Fitting and removing accessory tools WARNING Risk of injury. The accessory tool may work loose due to the braking effect of the motor. ▶ Wait until the accessory tool has come to a standstill before touching or gripping the accessory tool or the clamping nut.
Page 19 2. Check that the O-ring is in place in the clamping flange and that it is undamaged. Result The O-ring is damaged. There is no O-ring in the clamping flange. ▶ Fit a new clamping flange with O-ring. 3. Clean the clamping flange and the quick-release clamping nut. 4.
Page 20: Operation
Check all visible parts and controls for signs of damage at regular intervals and make sure that they all function correctly. • Do not operate the product if signs of damage are found or if parts malfunction. Have it repaired immediately by Hilti Service. English 2233926 *2233926*...
Page 21: Troubleshooting
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 22: Rohs (Restriction Of Hazardous Substances)
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 23 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 24 Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Sikkerhedsanvisninger 2.1.1...
Page 25 ▶ Brug ikke elværktøj i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe. ▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når elværktøjet er i brug.
Page 26 ▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. ▶ Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå...
Page 27 imod flyvende fremmedlegemer, som opstår i forbindelse med forskellige opgaver. Støvmaske og ånde- drætsværn skal bortfiltrere det støv, der opstår i forbindelse af den konkrete opgave. Hvis du udsættes for et højt støjniveau igennem længere tid, kan det medføre nedsat hørelse. ▶...
Page 28 ▶ Slibeskiver må kun anvendes til de anbefalede formål. For eksempel: Slib aldrig med den flade side på en skæreskive. Skæreskiver er beregnet til at fjerne materiale med kanten af skiven. Hvis en skive påvirkes på siden, kan det medføre, at den brækker. ▶...
Page 29 ▶ Anvend og oplad ikke batterier, som har fået et slag, er faldet på gulvet fra mere end en meters højde eller på anden vis er blevet beskadiget. Kontakt i så fald altid Hilti Service. ▶ Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Placer produktet på et ikke-brændbart sted i tilstrækkelig afstand til brændbare materialer, hvor det er muligt at holde øje med det, og lad det...
Page 30 Leveringsomfang Vinkelsliber, sidegreb, standardbeskyttelsesafskærmning, frontafdækning, spændeflange, spændemøtrik, spændenøgle, støvfilter, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller online på adressen: www.hilti.group. Maskinen er udstyret med elektronisk hurtigfrakobling ATC (Active Torque Control). Hvis indsatsværktøjet blokerer eller sætter sig fast, roterer maskinen pludselig ukontrolleret i den modsatte retning.
Page 31 Tilstand Betydning 1 lysdiode lyser. Ladetilstand: 10 % til 25 % 1 lysdiode blinker. Ladetilstand: < 10 % Under arbejdet og lige efter er det ikke muligt at få vist ladetilstanden. Hvis lysdioderne på batteriets ladetilstandsindikator blinker, henvises til beskrivelsen i kapitlet Fejlafhjælpning. Forbrugsstoffer Der må...
Page 32: Tekniske Data
Tekniske data AG 4S-A22125 Nominel spænding 21,6 V Nominelt omdrejningstal 8.500/min Maks. skivediameter 125 mm Vægt i henhold til EPTA-procedure 01 3,1 kg Gevinddrevspindel Spindellængde 22 mm Omgivende temperatur under drift −17 ℃ … 60 ℃ Opbevaringstemperatur −20 ℃ … 70 ℃...
Page 33 Ibrugtagning Opladning af batteri 1. Læs brugsanvisningen til laderen før opladning. 2. Vær opmærksom på, at kontakterne på batteriet og laderen er rene og tørre. 3. Oplad batteriet i en godkendt lader. Isætning af batteri FORSIGTIG Fare for personskader på grund af kortslutning eller batteri, der falder på gulvet! ▶...
Page 34 Montering og afmontering af frontafdækning Hvis du anvender frontafdækningen, sættes den på beskyttelsesafskærmningen. 1. Sæt frontafdækningen med den lukkede side på standardbeskyttelsesafskærmningen, indtil låsemeka- nismen går i indgreb. 2. Afmontering sker ved at løsne frontafdækningens låsemekanisme og trække denne af standardbeskyt- telsesafskærmningen.
Page 35 6.7.3 Montering af indsatsværktøj med Kwik lock-hurtigspændemøtrik FORSIGTIG Fare for brud. Kwik lock-hurtigspændemøtrikken kan brække, hvis den er meget slidt. ▶ Pas på, at Kwik lock-hurtigspændemøtrikken ikke får kontakt med underlaget under arbejdet. ▶ Anvend ikke beskadigede Kwik lock-hurtigspændemøtrikker. Kwik lock-hurtigspændemøtrikken (ekstratilbehør) kan anvendes i stedet for spændemøtrikken. På den måde kan du skifte indsatsværktøjer uden brug af ekstra værktøj.
Page 36: Rengøring Og Vedligeholdelse
7. Slip derefter spindellåseknappen, og fjern gaffelnøglen. 6.7.7 Montering af fiberskive 1. Fjern batteriet. → Side 27 2. Monter sidegrebet. → Side 27 3. Monter standardbeskyttelsesafskærmningen. 4. Sæt støtteskiven og fiberskiven på, og skru spændemøtrikken fast. 5. Tryk på spindellåseknappen, og hold den inde. 6.
Page 37 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group. Transport og opbevaring af batteridrevne maskiner...
Page 38 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente instrumenter med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. Bortskaffelse af batterier Som følge af ukorrekt bortskaffelse af batterier kan der opstå...
Page 39 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 40 Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Säkerhetsföreskrifter 2.1.1...
Page 41 ▶ Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. ▶ Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över verktyget.
Page 42 ▶ Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. ▶ Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer.
Page 43 ▶ Se till att andra personer håller sig på behörigt avstånd från arbetsområdet. Alla personer som vistas i arbetsområdet måste använda personlig skyddsutrustning. Delar som splittras från arbetsstycket eller insatsverktyg som går av kan flyga iväg och orsaka skador även utanför själva arbetsområdet.
Page 44 ▶ Använd inte slitna slipskivor från större verktyg. Slipskivor för större elverktyg är inte avsedda för de högre varvtalen hos mindre verktyg och kan gå sönder. Ytterligare särskilda varningar för kapslipning: ▶ Undvik att kapskivan blockeras eller ett för högt anpressningstryck. Gör inte alltför djupa snitt. Om kapskivan överbelastas ökar påfrestningen och risken för kantning eller blockering och därmed risken för bakslag eller att slipinsatsen går av.
Page 45 ▶ Använd eller ladda inte batterier som tagit emot slag, har fallit från över en meters höjd eller är skadade på något annat sätt. I sådana fall, kontakta Hilti Service. ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ produkten på en plats där inget riskerar att fatta eld och på...
Page 46 Leveransinnehåll Vinkelslip, sidohandtag, standardskyddskåpa, framkåpa, spännfläns, fästmutter, spännyckel, dammfilter, bruksanvisning. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group. Verktyget är försett med elektronisk snabbavstängning ATC (Active Torque Control). Om insatsverktyget blockeras eller kläms fast, vrider sig verktyget plötsligt okontrollerat i motsatt riktning.
Page 47 Förbrukningsartiklar Använd endast konsthartsbundna fiberarmerade skivor för max. Ø 125 mm. Skivorna måste vara godkända för ett varvtal på minst 11000 varv/min och en periferihastighet på 80 m/s. Max. tjocklek för skrubbslipskivor är 6,4 mm och för kapslipskivor 3,0 mm. OBS! Använd alltid standardskyddskåpan med extra framkåpa eller en helt sluten dammsugarkåpa vid kapning och skärning med kapslipskiva.
Page 48: Teknisk Information
Teknisk information AG 4S-A22125 Märkspänning 21,6 V Mätvarvtal 8 500 varv/min Maximal skivdiameter 125 mm Vikt enligt EPTA Procedure 01 3,1 kg Gänga drivspindel Spindellängd 22 mm Omgivningstemperatur vid drift −17 ℃ … 60 ℃ Förvaringstemperatur −20 ℃ … 70 ℃...
Page 49: Före Start
Före start Laddning av batteri 1. Läs batteriladdarens bruksanvisning innan du laddar batteriet. 2. Se till att batteriets och batteriladdarens sladdar är rena och torra. 3. Ladda batteriet i en godkänd batteriladdare. Sätta i batteriet FÖRSIKTIGHET Risk för personskada på grund av kortslutning eller nedfallande batteri! ▶...
Page 50 1. Sätt framkåpan med den stängda sidan mot standardskyddskåpan tills den låser fast. 2. Öppna låset på framkåpan och lyft av den från standardskyddskåpan vid demontering. Montering och demontering av insatsverktyg VARNING Risk för personskada. Insatsverktyget kan lossna vid inbromsning av verktygsmotorn. ▶...
Page 51 2. Kontrollera att spännflänsens O-ring sitter på plats och inte är skadad. Resultat O-ringen är skadad. Det sitter ingen O-ring i spännflänsen. ▶ Sätt i en ny spännfläns med O-ring. 3. Rengör spännflänsen och spännmuttern. 4. Sätt fast spännflänsen på spindeln. 5.
Page 52: Skötsel Och Underhåll
• Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska. • Använd inte produkten om den uppvisar skador eller funktionsstörningar. Skicka den direkt till Hilti Service för reparation. • Efter att skötsel- och underhållsarbete utförts ska alla skyddsanordningar alltid monteras och kontrolleras.
Page 53 ▶ Kontrollera att verktyget och batterierna är oskadda innan de används efter en längre tids förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.
Page 54 Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 55 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 56 Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Sikkerhetsregler 2.1.1...
Page 57 ▶ Hold barn og andre personer på sikker avstand mens elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over verktøyet. Elektrisk sikkerhet ▶ Elektroverktøyets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte.
Page 58 ▶ Bruk elektroverktøy, tilbehør, arbeidsverktøy osv. i overensstemmelse med denne anvisningen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. ▶ Hold håndtak og gripeflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gir ikke sikker betjening og kontroll av elektroverktøyet i uforutsette situasjoner.
Page 59 produseres når verktøyet brukes. Hvis du i lang tid blir utsatt for høy støy, kan du bli rammet av hørselstap. ▶ Sørg for å holde andre personer på trygg avstand fra arbeidsområdet ditt. Alle som befinner seg i arbeidsområdet, må bruke personlig verneutstyr. Bruddstykker av arbeidsstykket eller brukne innsatsverktøy kan slenges av gårde og forårsake skader også...
Page 60 ▶ Bruk alltid bare uskadde låseflenser i riktig dimensjon og form for slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer på den måten faren for brudd. Flenser til kappeskiver kan være annerledes enn flensene til andre slipeskiver. ▶ Bruk ikke utslitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke dimensjonert for de høyere omdreiningstallene til mindre elektroverktøy og kan brekke.
Page 61 (fås som ekstrautstyr). • Ved behandling av mineralske underlag som betong og stein må det brukes et tilpasset støvdeksel på en egnet Hilti-støvsuger. ▶ Til dette produktet må det bare brukes Hilti Li-Ion-batterier i serien B 22. 2233926 Norsk *2233926*...
Page 62 Dette følger med vinkelsliper, sidehåndtak, standardbeskyttelsesdeksel, frontvern, spennflens, spennmutter, spennøkkel, støvfilter, bruksanvisning. I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti Store eller på nettet under: www.hilti.group. Maskinen er utstyrt med den elektroniske hurtigutkoblingen ATC (Active Torque Control).
Page 63 — — — — fiberskive Støttetallerken — — — — — Tekniske data AG 4S-A22125 Merkespenning 21,6 V Nominelt turtall 8 500 o/min Maksimal skivediameter 125 mm Vekt i henhold til EPTA-prosedyre 01 3,1 kg Gjenget drivspindel 2233926 Norsk *2233926*...
Page 64 AG 4S-A22125 Spindellengde 22 mm Omgivelsestemperatur under drift −17 ℃ … 60 ℃ Lagringstemperatur −20 ℃ … 70 ℃ Tekniske data Spindellengde 22 mm Omgivelsestemperatur under drift −17 ℃ … 60 ℃ Lagringstemperatur −20 ℃ … 70 ℃ Batteri Batteriets driftsspenning...
Page 65 Sette i batteri FORSIKTIG Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned! ▶ Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen. ▶...
Page 66 Montere eller demontere innsatsverktøy ADVARSEL Fare for personskader. Ved bremsing av maskinens motor kan innsatsverktøyet løsne. ▶ Vent til innsatsverktøyet har stoppet før du griper tak i innsatsverktøyet eller spennmutteren. ▶ Stram innsatsverktøyet og spennflensen så hardt med spennmutteren at ingen deler på maskinens motor kan løsne fra spindelen.
Page 67 2. Kontroller om O-ringen er feilfri og på plass i spennflensen. Resultat O-ringen er ødelagt. Det er ingen O-ring i spennflensen. ▶ Sett in en ny spennflens med O-ring. 3. Rengjør spennflensen og hurtigspennmutteren. 4. Sett spennflensen på spindelen. 5. Sett på innsatsverktøyet. 6.
Page 68: Service Og Vedlikehold
• Kontroller alle synlige deler regelmessig mht. skade og alle betjeningselementene mht. feilfri funksjon. • Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få maskinen reparert av Hilti service snarest mulig. • Etter stell- og vedlikeholdsarbeid må alle beskyttelsesinnretninger monteres, og det må foretas funksjons- kontroll av dem.
Page 69 ▶ Etter lengre tids oppbevaring må maskin og batterier kontrolleres med hensyn til skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. 10.1 Feilsøking Feil Mulig årsak...
Page 70 Du finner en lenke til RoHS-tabellen helt til slutt i denne dokumentasjonen som QR-kode. Avhending Hilti-apparater er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Avhending av batterier Ved ukyndig avhending av batterier kan gasser eller væsker som lekker ut, representere helsefare.
Page 71 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 72 Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Turvallisuusohjeet 2.1.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 73 ▶ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus ▶ Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. ▶...
Page 74 ▶ Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. ▶ Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö...
Page 75 ja suojaesiliinaa, jotka suojaavat sinua hionta- ja materiaalihiukkasilta. Suojaa silmäsi erilaisissa työtehtävissä sinkoilevilta hiukkasilta ja muruilta. Pöly- ja hengityssuojaimen pitää pystyä suodattamaan työtehtävässä syntyvä pöly. Jos pitemmän aikaa altistut kovalle melulle, kuulosi saattaa vaurioitua. ▶ Ota myös muut ihmiset työpisteesi lähistöllä huomioon. Kaikkien työpisteesi alueelle tulevien henkilöiden pitää...
Page 76 ▶ Hiomatyökaluja saa käyttää vain niiden suositeltuihin käyttötarkoituksiin. Esimerkiksi: Älä koskaan käytä katkaisulaikan kylkipintaa hiomiseen. Katkaisulaikat on tarkoitettu materiaalin leikkaamiseen laikan kehäpinnalla. Jos laikkaan vaikuttaa sivusuuntainen voima, siitä saattaa irrota hioma-ainepalasia. ▶ Käytä aina ehjää, oikean kokoista ja oikean muotoista kiinnityslaippaa valitsemasi hiomalaikan kiinnittämiseen.
Page 77 ▶ Älä käytä tai lataa akkua, joka on saanut iskun, joka on pudonnut yli metrin korkeudelta tai joka on muulla tavoin vaurioitunut. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta tuote riittävän etäälle syttyvistä...
Page 78 Toimituksen sisältö Kulmahiomakone, sivukahva, vakiomallinen teräsuojus, etupään suojus, kiinnityslaippa, kiinnitysmutteri, kiintoavain, pölysuodatin, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group. Koneessa on elektroninen pikapoiskytkentä ATC (Active Torque Control). Jos työkaluterä juuttuu tai takertelee, kone saattaa yhtäkkiä ja hallitsemattomasti pyörähtää päinvastaiseen suuntaan.
Page 79 Tila Merkitys 2 LED-merkkivaloa palaa. Lataustila: 25 % ... 50 % 1 LED-merkkivalo palaa. Lataustila: 10 % ... 25 % 1 LED-merkkivalo vilkkuu. Lataustila: < 10 % Lataustilan tarkastaminen koneen käytön aikana tai välittömästi käyttämisen jälkeen ei ole mahdollista. Jos akun lataustilan LED-merkkivalot vilkkuvat, ota huomioon ohjeet kappaleessa Apua häiriötilantei- siin.
Page 80: Tekniset Tiedot
— — — — mutteri Tukilautanen — — — — — Tekniset tiedot AG 4S-A22125 Nimellisjännite 21,6 V Nimelliskierrosluku 8 500/min Laikan maksimihalkaisija 125 mm Paino EPTA 01 mukaan 3,1 kg Karan kierre Karan pituus 22 mm Ympäristön lämpötila käytettäessä...
Page 81 Pintahionta tärinävaimennettua kahvaa käyttäen (a 4,7 m/s² h,AG Hiomapaperihionta tärinävaimennettua kahvaa käyttäen (a 5,3 m/s² h,DS Epävarmuus (K) 1,5 m/s² Käyttöönotto Akun lataus 1. Ennen lataamista lue laturin käyttöohje. 2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat. 3.
Page 82 Etupään suojuksen kiinnitys ja irrotus Jos käytetään etupään suojusta, se kiinnitetään teräsuojukseen. 1. Aseta etupään suojus suljettu puoli edellä vakiomalliseen teräsuojukseen siten, että etupään suojus lukittuu paikalleen. 2. Irrota etupään suojus avaamalla sen lukitus ja vedä se irti vakiomallisesta teräsuojuksesta. Työkaluterien kiinnitys ja irrotus VAARA Loukkaantumisvaara.
Page 83 6.7.3 Työkaluterän kiinnitys Kwik lock -pikakiinnitysmutterilla VAROITUS Murtumavaara. Liian suuri kulutus saattaa saada Kwik lock -pikakiinnitysmutterin murtumaan. ▶ Työtä tehdessäsi varmista, ettei Kwik lock -pikakiinnitysmutteri kosketa työstettävään pintaan. ▶ Älä käytä vaurioitunutta Kwik lock -pikakiinnitysmutteria. Kiinnitysmutterin sijasta voidaan vaihtoehtoisesti käyttää Kwik lock -pikakiinnitysmutteria. Silloin työkaluterän vaihdossa ei tarvita muita työkaluja.
Page 84 7. Vapauta karajarrun painike ja ota kiintoavain pois. 6.7.7 Kuitulaikan kiinnitys 1. Irrota akku. → Sivu 75 2. Kiinnitä sivukahva. → Sivu 75 3. Kiinnitä vakiomallinen teräsuojus. 4. Aseta tukilautanen ja kuitulaikka paikalleen ja kierrä kiristä kiinnitysmutteri kiinni. 5. Paina karan lukituspainiketta ja pidä se painettuna. 6.
Page 85 ▶ Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. 10.1 Vianmääritys Häiriö...
Page 86: Valmistajan Myöntämä Takuu
Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina. Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaasut tai nesteet voivat vaarantaa...
Page 87 Andmed dokumentatsiooni kohta Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 88 Vastavusdeklaratsioon Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Ohutusnõuded 2.1.1 Üldised ohutusnõuded elektriliste tööriistade kasutamisel...
Page 89 ▶ Hoidke lapsed ja kõik teised töökohast eemal, kui kasutate elektrilist tööriista! Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus ▶ Elektrilise tööriista pistik peab sobima pistikupessa. Pistiku juures ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu.
Page 90 ▶ Kasutage elektrilist tööriista, tarvikuid ja lisatarvikuid vastavalt nendele juhistele. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, võib põhjustada ohtlikke olukordi. ▶ Käepidemed ja haardepinnad peavad olema kuivad, puhtad ning vabad õlist ja rasvast. Libedad käepidemed ja haardepinnad ei võimalda elektrilist tööriista ootamatutes olukordades kindlalt käsitseda ega kontrollida.
Page 91 ▶ Veenduge, et teised inimesed viibivad tööpiirkonnast ohutul kaugusel. Kõik tööpiirkonda sisenevad inimesed peavad kandma isikukaitsevahendeid. Töödeldava tooriku või murdunud tarviku osakesed võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda. ▶ Kui teete töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet isoleeritud haardepinnast.
Page 92 Ohutuse täiendavad erinõuded lõikamisel: ▶ Vältige lõikeketta kinnikiilumist ja liiga suurt avaldatavat survet. Ärge tehke liiga sügavaid lõikeid. Liigse surve avaldamine lõikekettale suurendab ketta koormust ja kinnikiilumisohtu ning sellega ka tagasilöögi või ketta purunemise võimalust. ▶ Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui suunate lõikeketast toorikus endast eemale, võib tagasilöögi korral seade koos pöörleva kettaga otse Teie suunas paiskuda.
Page 93 ▶ Kasutage selle toote jaoks ainult B 22 tüüpi Hilti liitiumioonakusid. ▶ Nende akude laadimiseks kasutage ainult C4/36 tüüpi Hilti laadimisseadmeid. Tarnekomplekt Nurklihvmasin, lisakäepide, standardne kettakaitse, eesmine kate, kinnitusflants, kinnitusmutter, otsvõti, tolmufilter, kasutusjuhend. Teised tööriistaga kasutada lubatud süsteemsed tooted leiate kauplusest Hilti Store või veebisaidilt: www.hilti.group. 2233926 Eesti *2233926*...
Page 94 Seade on varustatud elektroonilise kiirväljalülitusega ATC (Active Torque Control). Kui tarvik blokeerub või jääb kinni, hakkab seade äkitselt kontrollimatult vastassuunas pöörlema. ATC tuvastab selle äkilise pöörlemise ja lülitab tööriista kohe välja. Nõuetekohaseks töötamiseks peab tööriist saama vabalt pöörelda. Pärast kiirseiskumist lülitage seade välja ja uuesti sisse. Temperatuurist sõltuv mootorikaitse Temperatuurist sõltuv mootorikaitse süsteem jälgib sisendvoolu ja mootori temperatuuri ja kaitseb seadet ülekuumenemise eest.
Page 95: Tehnilised Andmed
— — — — fiiberkettale Tugitald — — — — — Tehnilised andmed AG 4S-A22125 Nimipinge 21,6 V Nimipöörlemiskiirus 8 500 p/min Ketta maksimaalne läbimõõt 125 mm Kaal EPTA-Procedure 01 kohaselt 3,1 kg Spindli keere Spindli pikkus 22 mm 2233926...
Page 96 AG 4S-A22125 Ümbritseva keskkonna temperatuur töötamise ajal −17 ℃ … 60 ℃ Hoiutemperatuur −20 ℃ … 70 ℃ Tehnilised andmed Spindli pikkus 22 mm Ümbritseva keskkonna temperatuur töötamise ajal −17 ℃ … 60 ℃ Hoiutemperatuur −20 ℃ … 70 ℃...
Page 97 Aku paigaldamine ETTEVAATUST Vigastuste oht lühise või allakukkunud aku tõttu! ▶ Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid. ▶ Veenduge, et aku fikseerub alati korrektselt kohale. 1. Enne esmakordset kasutamist laadige aku täiesti täis. 2. Asetage aku seadme hoidikusse, nii et fikseerub kuuldavalt kohale. 3.
Page 98 Tarviku paigaldamine või eemaldamine HOIATUS Vigastuste oht. Seadme mootori seiskamisel võib tarvik lahti tulla. ▶ Enne tarviku või kinnitusmutri puudutamist oodake, kuni tarvik on seiskunud. ▶ Pingutage tarvik ja kinnitusflants kinnitusmutriga kinni nii, et seadme mootori seiskamisel ei tule spindli küljest osi lahti.
Page 99 2. Kontrollige, kas rõngastihend on kinnitusflantsis olemas ja kas see on terve. Tulemus Rõngastihend on kahjustada saanud. Kinnitusflantsis puudub rõngastihend. ▶ Paigaldage uus kinnitusflants koos rõngastihendiga. 3. Puhastage kinnitusflants ja kiirkinnitusmutter. 4. Asetage kinnitusflants spindlile. 5. Asetage peale tarvik. 6. Kruvige Kwik lock tüüpi kiirkinnitusmutter tarviku peale, nii et see on korrektselt paigas. ➥...
Page 100: Hooldus Ja Korrashoid
Vältige vedeliku sissetungimist. Korrashoid • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. Kahjustuste ja/või tõrgete korral ei tohi seadet kasutada. Laske tööriist kohe Hilti hooldekeskuses • parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 101 Tööohutuse tagamiseks kasutage ainult originaalvaruosi ja -materjale. Teie tootega sobivaid ja meie poolt heakskiidetud varuosad, materjalid ja tarvikud leiate kauplusest Hilti Store või veebilehelt: www.hilti.group. Akutööriistade transport ja ladustamine Transport ETTEVAATUST Soovimatu käivitumine transportimisel ! ▶ Transportige tooteid ilma akudeta! ▶...
Page 102 RoHS-tabeli juurde viiva lingi leiate käesoleva dokumendi lõpust QR-koodina. Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. Akude utiliseerimine Asjatundmatu käitlemise korral võib akudest eralduda terviseohtlikke gaase või vedelikke.
Page 103 Informācija par dokumentāciju Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.
Page 104 Līdzstrāva Izstrādājums atbalsta bezvadu datu pārnesi, kas ir saderīga ar iOS un Android platformām. Litija jonu akumulators Izmantotā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacī- jumiem atbilstīga lietošana. Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 105 ▶ Nestrādājiet ar elektroiekārtu sprādzienbīstamā vidē, kur atrodas uzliesmojoši šķidrumi, gāzes vai putekļi. Darbības laikā elektroiekārtas mēdz dzirksteļot, un tas var izraisīt viegli uzliesmojošu putekļu vai tvaiku aizdegšanos. ▶ Lietojot elektroiekārtu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā...
Page 106 ▶ Elektroiekārtu, kas netiek darbināta, uzglabājiet piemērotā vietā. Neļaujiet lietot iekārtu personām, kas nav iepazinušās ar tās funkcijām un izlasījušas šo lietošanas instrukciju. Ja elektroiekārtu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. ▶ Rūpīgi veiciet elektroiekārtu un to piederumu apkopi. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un neķeras un vai kāda no daļām nav salauzta vai bojāta un tādējādi netraucē...
Page 107 ▶ Maināmajiem instrumentiem ar vītnes kātu precīzi jāatbilst slīpēšanas vārpstas vītnei. Mai- nāmajiem instrumentiem, kas tiek montēti ar atloksavienojuma palīdzību, instrumenta atveres diametram jāatbilst atloka iestiprināšanas diametram. Darba instrumenti, kas netiek stiprināti tieši pie elektroiekārtas, var rotēt nevienmērīgi, spēcīgi vibrēt un izraisīt kontroles zudumu. ▶...
Page 108 ▶ Īpaša piesardzība jāievēro, strādājot asu šķautņu un stūru tuvumā u.tml. vietās. Nepieļaujiet iespēju, ka iekārtā nostiprinātais instruments var atsisties atpakaļ no apstrādājamā materiāla un iestrēgt. Stūros, pie šķautnēm vai atsišanās gadījumā rotējošajam instrumentam piemīt tendence iestrēgt. Tā rezultātā var zust kontrole pār iekārtu vai rasties spēcīgs atsitiens. ▶...
Page 109 ▶ Nemēģiniet izmantot vai uzlādēt akumulatorus, kas bijuši pakļauti triecienam, krituši no vairāk nekā viena metra augstuma vai ir citā veidā bojāti. Šādā gadījumā vienmēr vērsieties savā Hilti servisā. ▶ Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet iekārtu pietiekamā attālumā...
Page 110 Apstrādājot minerālus materiālus, piemēram, betonu vai akmeni, jāizmanto putekļu nosūkšanas pārsegs ar atbilstīgu Hilti sistēmas putekļu nosūcēju. ▶ Lietojiet šī izstrādājuma barošanai tikai sērijas B 22 Hilti litija jonu akumulatorus. ▶ Lietojiet šo akumulatoru uzlādēšanai tikai sērijas C4/36 Hilti lādētājus.
Page 111: Patēriņa Materiāli
Lai iekārta darbotos nevainojami, nedrīkst būt traucēta tās rotācija. Pēc iekārtas paātrinātas izslēgšanās izslēdziet un vēlreiz ieslēdziet to. Iekārtas termiskā aizsardzība Motora termiskās aizsardzības sistēma kontrolē ieejas strāvu un motora sasilšanas procesu, tādējādi pasargājot iekārtu no pārkaršanas. Ja pārāk liela piespiešanas spēka rezultātā notiek motora pārslodze, motora jauda ievērojami samazinās vai iekārtas darbība apstājas pavisam.
Page 112: Tehniskie Parametri
— šķiedras ripai Atbalsta disks — — — — — Tehniskie parametri AG 4S-A22125 Nominālais spriegums 21,6 V Nominālais apgriezienu skaits 8 500 apgr./min Ripas maksimālais diametrs 125 mm Svars saskaņā ar EPTA procedūru 01 3,1 kg Piedziņas vārpstas vītne Vārpstas garums...
Page 113: Lietošanas Sākšana
Tehniskie parametri Vārpstas garums 22 mm Apkārtējā temperatūra darbības laikā −17 ℃ … 60 ℃ Uzglabāšanas temperatūra −20 ℃ … 70 ℃ Akumulators Akumulatora darba spriegums 21,6 V Apkārtējā temperatūra darbības laikā −17 ℃ … 60 ℃ Uzglabāšanas temperatūra −20 ℃ … 40 ℃ Akumulatora temperatūra uzlādes sākumā...
Page 114 3. Pārbaudiet, vai akumulators ir droši nofiksēts. Akumulatora izņemšana 1. Nospiediet akumulatora atbloķēšanas taustiņus. 2. Izvelciet akumulatoru no iekārtas. Sānu roktura montāža ▶ Ieskrūvējiet sānu rokturi vienā no paredzētajiem vītņotajiem ieliktņiem. Drošības pārsega montāža un demontāža IEVĒROT PIESARDZĪBU! Traumu risks. Maināmais instruments var būt karsts vai ar asām malām. ▶...
Page 115 IEVĒROT PIESARDZĪBU! Traumu risks. Darba instruments var spēcīgi sakarst. ▶ Darba instrumenta nomaiņas laikā valkājiet aizsargcimdus. Dimanta slīpripas jāmaina, līdzko ievērojami samazinās griešanas vai slīpēšanas efektivitāte. Kopumā ņemot, tas parasti notiek tad, kad dimanta segmentu augstums ir kļuvis mazāks nekā 2 mm. Pārējo tipu ripas jāmaina, līdzko ievērojami samazinās griešanas efektivitāte vai citas leņķa slīpmašīnas daļas (izņemot slīpripu) nonāk saskarē...
Page 116 6. Līdz atdurei uzskrūvējiet ātrās fiksācijas uzgriezni Kwik lock uz darba instrumenta. ➥ Uzskrūvētā stāvoklī ir redzams uzraksts Kwik lock. 7. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu. 8. Ar roku turpiniet spēcīgi griezt maināmo instrumentu pulksteņrādītāja kustības virzienā, līdz ātrās fiksācijas uzgrieznis Kwik lock ir stingri pievilkts, un pēc tam atlaidiet vārpstas bloķēšanas taustiņu.
Page 117: Apkope Un Uzturēšana
Pēc apkopes un remonta darbiem visas aizsargierīces jāpiemontē vietā un jāpārbauda, vai tās darbojas. Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas un patēriņa materiālus, kuru lietošanu kopā ar šo iekārtu mēs akceptējam, var atrast Hilti Store vai tīmekļvietnē. www.hilti.group. 2233926 Latviešu *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 118: Traucējumu Novēršana
īslaicīgi pārslogota. ▶ Izslēdziet un vēlreiz ieslēdziet iekārtu. RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu) Lai apskatītu bīstamo vielu tabulu, izmantojiet šādu saiti: qr.hilti.com/r9884540. Latviešu 2233926 *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 119 Nokalpojušo iekārtu utilizācija Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. Akumulatoru utilizācija Ja akumulatoru utilizācija netiek veikta pareizā...
Page 120 Dokumentų duomenys Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 121 Prisiimdami visą atsakomybę pareiškiame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Saugos nurodymai 2.1.1...
Page 122 Sauga darbo vietoje ▶ Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. ▶ Nenaudokite elektrinio įrankio sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Veikiantys elektriniai įrankiai kibirkščiuoja, ir kibirkštys gali uždegti dulkes arba susikaupusius garus. ▶...
Page 123 ▶ Elektrinius įrankius ir reikmenis rūpestingai prižiūrėkite. Tikrinkite, ar judančios elektrinio įrankio dalys tinkamai funkcionuoja ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistos prietaiso dalys turi būti suremontuotos. Blogai prižiūrimi elektriniai įrankiai yra daugelio nelaimingų atsitikimų priežastis. ▶...
Page 124 smarkiai susidėvėję, taip pat patikrinkite, ar vielinių šepečių vielos nėra atsipalaidavusios ar sulūžusios. Jei elektrinis įrankis arba keičiamasis įrankis nukrito, patikrinkite, ar jis nepažeistas arba naudokite nepažeistą keičiamąjį įrankį. Patikrinę ir sumontavę keičiamąjį įrankį, leiskite prietaisui vieną minutę suktis maksimaliu greičiu; tuo metu nestovėkite patys ir neleiskite būti kitiems asmenims besisukančio keičiamojo įrankio plokštumoje.
Page 125 ▶ Profiliuoti šlifavimo diskai turi būti montuojami taip, kad jų šlifuojantis paviršius neišsikištų už apsauginio gaubto krašto. Netinkamai sumontuoto, už apsauginio gaubto krašto išsikišusio šlifavimo disko neįmanoma tinkamai apsaugoti gaubtu. ▶ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir, siekiant maksimalaus saugumo, nustatytas taip, kad kiek galima mažesnė...
Page 126 ▶ Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti. ▶ Nenaudokite ir neįkraukite akumuliatorių, kurie buvo patyrę smūgį, kritę iš didesnio kaip vieno metro aukščio ar yra kitokiu būdu pažeisti. Tokiu atveju visada kreipkitės į savo Hilti techninės priežiūros centrą.
Page 127 Apdirbant mineralines medžiagas, pavyzdžiui, betoną arba akmenį, naudoti suderintos sistemos dulkių nusiurbimo gaubtą su tinkamu Hilti dulkių siurbliu. ▶ Su šiuo prietaisu naudokite tik B 22 serijos Hilti ličio jonų akumuliatorius. ▶ Šiems akumuliatoriams įkrauti naudokite tik C4/36 serijos Hilti kroviklius.
Page 128 3.10 Ličio jonų akumuliatoriaus įkrovos lygio indikatorius Ličio jonų akumuliatoriaus įkrovos lygis rodomas paspaudus vieną iš dviejų akumuliatoriaus atblokavimo mygtukų. Būsena Reikšmė Šviečia 4 diodai. Įkrovos lygis: nuo 75 iki 100 % Šviečia 3 diodai. Įkrovos lygis: nuo 50 iki 75 % Šviečia 2 diodai.
Page 129: Techniniai Duomenys
— — fibriniam diskui Atraminė lėkštė — — — — — Techniniai duomenys AG 4S-A22125 Nominalioji maitinimo įtampa 21,6 V Nominalusis sukimosi greitis 8 500 aps./min. Maksimalus disko skersmuo 125 mm Svoris pagal „EPTA-Procedure 01“ 3,1 kg Pavaros veleno sriegis...
Page 130: Eksploatavimo Pradžia
Norint tiksliai įvertinti poveikį, reikėtų įvertinti ir laiką, kai prietaisas yra išjungtas, arba, nors ir įjungtas, juo faktiškai nedirbama. Toks įvertinimas gali smarkiai sumažinti poveikio per visą darbo laikotarpį reikšmę. Imkitės papildomų saugos priemonių, kad darbuotojas būtų apsaugotas nuo triukšmo ir / arba vibracijos poveikio, pavyzdžiui, reikalaukite tinkamos elektrinio įrankio ir keičiamųjų...
Page 131 6.5.1 Standartinio apsauginio gaubto montavimas Apsauginiame gaubte yra kodavimo kumšteliai, kurie užtikrina, kad prie prietaiso bus montuojamas tinkamas apsauginis gaubtas. Apsauginį gaubtą su jo kodavimo kumšteliais galima įstatyti į prietaiso gaubto kreipiančiąsias. 1. Apsauginį gaubtą uždėkite ant veleno kaklelio taip, kad trikampių simboliai ant prietaiso ir apsauginio gaubto būtų...
Page 132 5. Priklausomai nuo uždėto keičiamojo įrankio, priveržkite fiksavimo veržlę. 6. Laikykite nuspaudę veleno fiksavimo mygtuką. 7. Specialiuoju priveržimo raktu priveržkite fiksavimo veržlę, atleiskite veleno blokavimo mygtuką, tada priveržimo raktą nuimkite. 6.7.2 Keičiamojo įrankio išmontavimas 1. Akumuliatorių išimkite. → psl. 124 ATSARGIAI Lūžimo ir sugadinimo pavojus.
Page 133 6.7.5 Gręžimo karūnos montavimas 1. Akumuliatorių išimkite. → psl. 124 2. Sumontuokite šoninę rankeną. → psl. 124 3. Sumontuokite standartinį apsauginį gaubtą. 4. Gręžimo karūną uždėkite ir stipriai prisukite ranka. 5. Laikykite nuspaudę veleno fiksavimo mygtuką. 6. Gręžimo karūną priveržkite tinkamu veržliniu raktu. 7.
Page 134 ▶ Prietaisą ir akumuliatorius laikyti vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš naudojant po ilgesnio sandėliavimo, patikrinti, ar prietaisas ir akumuliatoriai nėra pažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Lietuvių...
Page 135: Gamintojo Teikiama Garantija
Nuorodą į RoHS lentelę rasite kaip QR kodą šios instrukcijos gale. Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 136 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 137 Постоянный ток Устройство поддерживает технологию NFC, совместимую с платформами iOS и Android. Литий-ионный аккумулятор Серия используемых литий-ионных аккумуляторов Hilti. Соблюдайте указания, приведенные в главе Использование по назначению. Никогда не используйте аккумулятор в качестве ударного инструмента. Не допускайте падения аккумулятора. Не используйте аккумулятор, который получил повре- ждения...
Page 138 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Указания по технике безопасности...
Page 139 Безопасность персонала ▶ Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с элек- троинструментом. Не пользуйтесь электроинструментом, если вы устали или находитесь под действием наркотиков, алкоголя или медикаментов. Незначительная ошибка при невниматель- ной работе с электроинструментом может стать причиной серьезного травмирования. ▶...
Page 140 Использование и обслуживание аккумуляторного инструмента ▶ Заряжайте аккумуляторы только с помощью зарядных устройств, рекомендованных изгото- вителем. При использовании зарядного устройства для зарядки несоответствующих ему типов аккумуляторов существует опасность возгорания. ▶ Используйте только оригинальные аккумуляторы, рекомендованные специально для этого электроинструмента. Использование других аккумуляторов может привести к травмам и опасно- сти...
Page 141 повреждений или выполните замену рабочего инструмента. При использовании вращающе- гося рабочего инструмента работающий с электроинструментом и находящиеся рядом лица должны находиться на безопасном расстоянии от него. Необходимо дать поработать элек- троинструменту в течение минуты с максимальной частотой вращения. Неисправные рабочие инструменты...
Page 142 ▶ Будьте предельно внимательны при обработке углов, острых кромок и т. д. Не допускайте отскакивания и заедания рабочих инструментов в заготовке. Вращающийся рабочий инструмент при обработке углов, острых кромок или в случае его отскакивания может заедать. Это становится причиной потери контроля над электроинструментом или возникновения отдачи. ▶...
Page 143 ▶ Слишком сильный нагрев аккумулятора (такой, что до него невозможно дотронуться) указывает на его возможный дефект. Поместите изделие в пожаробезопасное место на достаточном расстоянии от воспламеняющихся материалов, где вы сможете контролировать ситуацию, и дайте ему остыть. При возникновении такой ситуации всегда обращайтесь в ближайший сервисный центр Hilti. 2233926 Русский...
Page 144 При обработке таких минеральных оснований, как бетон или камень, как правило, рекомендуется использовать пылезащитный кожух, подходящий для работы в комбинации с соответствующим пылесосом Hilti. ▶ Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti серии B 22. ▶ Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti серии C4/36. Комплект поставки...
Page 145 В случае блокировки или заклинивания рабочего инструмента электроинструмент неожиданно начинает вращение в противоположном направлении. Система ATC распознает это вращательное движение электроинструмента и мгновенно выключает его. Для надлежащего функционирования электроинструмент должен вращаться. После экстренного отключения выключите электроинструмент, а затем снова включите его. Термозащита...
Page 146: Расходные Материалы
Расходные материалы Разрешается использовать только круги со связующим из синтетической смолы и с добавлением волокон для опорной тарелки макс. Ø 125 мм, рассчитанные на частоту вращения не менее 11 000 об/мин и окружную скорость 80 м/с. Максимально допустимая толщина круга для обдирочного шлифования — 6,4 мм, максимально допустимая...
Page 147: Технические Данные
— — фибрового круга Опорная тарелка — — — — — Технические данные AG 4S-A22125 Номинальное напряжение 21,6 В Номинальная частота вращения 8 500 об/мин Максимальный диаметр круга 125 мм Масса согласно методу EPTA 01 3,1 кг Резьба шпинделя привода...
Page 148: Ввод В Эксплуатацию
AG 4SA22125 Данные о шуме Значение уровня звукового давления (L 81,5 дБ(А) Погрешность уровня звукового давления (K 3 дБ(А) Уровень звуковой мощности (L 92,5 дБ(А) Погрешность уровня звуковой мощности (K 3 дБ(А) Данные о вибрации Использование в других целях, например для резки (отрезания), может привести к отклонениям значений...
Page 149 1. Установите защитный кожух на шейку шпинделя таким образом, чтобы обе метки в виде треуголь- ника (на электроинструменте и на защитном кожухе) располагались напротив друг друга. 2. Прижмите защитный кожух к шейке шпинделя. 3. Нажмите кнопку (рас)фиксации кожуха и поворачивайте защитный кожух, пока он не зафиксируется в...
Page 150 4. Установите рабочий инструмент. 5. Завинтите зажимную гайку с учетом установленного рабочего инструмента. 6. Нажмите и удерживайте нажатой кнопку блокировки шпинделя. 7. С помощью зажимного ключа затяните зажимную гайку, после чего отпустите кнопку блокировки шпинделя и снимите зажимный ключ. 6.7.2 Снятие...
Page 151 4. Если быстрозажимная гайка Kwik lock не отвинчивается вручную, установите зажимный ключ на быстрозажимную гайку и поверните его в направлении против часовой стрелки. Категорически запрещается использование газового (трубного) ключа, чтобы не допустить повреждения быстрозажимной гайки Kwik lock. 5. Отожмите кнопку блокировки шпинделя и снимите рабочий инструмент. 6.7.5 Установка...
Page 152 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Транспортировка и хранение аккумуляторных электроинструментов Транспортировка...
Page 153: Помощь При Неисправностях
Кратковременная перегрузка ▶ Выключите электроинстру- электроинструмента мент, а затем снова включите его. RoHS (Директива об ограничении применения опасных веществ) По этой ссылке доступна таблица опасных веществ: qr.hilti.com/r9884540. 2233926 Русский *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 154 Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...
Page 155 Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 156 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Указівки з техніки безпеки...
Page 157 Збережіть всі інструкції та вказівки з техніки безпеки – вони можуть знадобитися Вам у майбут- ньому. Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що працюють від електричної мережі (із кабелем живлення), так і електроінструменти, що...
Page 158 від обертових частин інструмента. Просторий одяг, прикраси або довге волосся можуть бути захоплені рухомими частинами інструмента. ▶ Якщо передбачена можливість установлення системи пиловидалення та пилозбірників, обо- в'язково переконайтеся в тому, що вони правильно приєднані й використовуються належним чином. Застосування системи видалення пилу дозволяє зменшити негативний вплив пилу на персо- нал.
Page 159 ▶ Не піддавайте акумуляторну батарею впливу вогню або високих температур. Вогонь або температури понад 130 °C (265 °F) можуть спричинити вибух. ▶ Дотримуйтеся вказівок щодо заряджання. Ніколи не заряджайте акумуляторну батарею або акумуляторний інструмент в умовах, що виходять за межі температурного діапазону, зазначеного...
Page 160 ▶ Якщо під час виконання робіт існує ймовірність того, що змінний робочий інструмент може натрапити на приховану електропроводку, тримайте електроінструмент тільки за ізольовані поверхні рукояток. У разі контакту з електричним дротом, який знаходиться під напругою, металеві деталі інструмента також потраплять під напругу, а це може призвести до ураження електричним струмом.
Page 161 ▶ Захисний кожух повинен бути надійно закріплений на електроінструменті та відрегульований таким чином, щоб підтримувати максимальну безпеку. Відкритою повинна залишатися яко- мога менша частина абразивного змінного робочого інструмента. Захисний кожух призначений для захисту оператора від осколків, випадкового зіткнення з абразивним змінним робочим інстру- ментом...
Page 162 ▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште інструмент...
Page 163 Під час обробки мінеральних основ, наприклад бетону або каменю, рекомендується використову- вати витяжний кожух, призначений для експлуатації з відповідним пилососом Hilti. ▶ Застосовуйте із цим інструментом лише літій-іонні акумуляторні батареї Hilti типу B 22. ▶ Для заряджання цих акумуляторних батарей використовуйте тільки зарядні пристрої Hilti типу C4/36.
Page 164 Задля забезпечення належного функціонування не можна створювати перешкод для оберталь- ного руху інструмента. У разі спрацьовування системи аварійного вимкнення вимкніть інструмент, а потім увімкніть його знову. Термозахист інструмента Система термозахисту двигуна контролює споживання електроенергії, нагрівання двигуна і захищає інструмент від перегрівання. У...
Page 165 — — фібрового круга Опорний диск — — — — — Технічні дані AG 4S-A22125 Номінальна напруга 21,6 В Номінальна частота обертання 8 500 об/хв Максимальний діаметр круга 125 мм 2233926 Українська *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 166 AG 4S-A22125 Маса згідно з процедурою EPTA 01 3,1 кг Приводний шпиндель з різьбою Довжина шпинделя 22 мм Температура навколишнього середовища під −17 ℃ … 60 ℃ час роботи Температура зберігання −20 ℃ … 70 ℃ Технічні дані Довжина шпинделя...
Page 167 Уведення в експлуатацію Заряджання акумуляторної батареї 1. Перед заряджанням акумуляторної батареї прочитайте інструкцію з експлуатації зарядного прист- рою. 2. Контакти акумуляторної батареї та зарядного пристрою повинні бути чистими та сухими. 3. Заряджайте акумуляторну батарею тільки за допомогою тих зарядних пристроїв, які допущені до застосування...
Page 168 6.5.3 Знімання стандартного захисного кожуха 1. Натисніть кнопку розблокування кожуха та поверніть захисний кожух таким чином, щоб обидва зображення трикутників на захисному кожусі та на інструменті були розташовані один напроти одного. 2. Зніміть захисний кожух. Установлення та зняття передньої накладки Якщо...
Page 169 2. Натисніть і утримуйте кнопку фіксації шпинделя. 3. Послабте затискну гайку, встановивши на неї ключ та повернувши його проти годинникової стрілки. 4. Відпустіть кнопку фіксації шпинделя та вийміть змінний робочий інструмент. 6.7.3 Установлення змінного робочого інструмента зі швидкозатискною гайкою Kwik-Lock ОБЕРЕЖНО...
Page 170 6.7.6 Установлення дротової щітки 1. Вийміть акумуляторну батарею. → стор. 161 2. Установіть бокову рукоятку. → стор. 161 3. Установіть стандартний захисний кожух. 4. Уставте дротову щітку і закрутіть її зусиллям руки. 5. Натисніть і утримуйте кнопку фіксації шпинделя. 6. Затягніть дротову щітку за допомогою відповідного гайкового ключа. 7.
Page 171 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Транспортування і зберігання акумуляторних інструментів...
Page 172 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 173 кому замиканню. ▶ Утилізуйте акумуляторні батареї таким чином, щоб вони не потрапили до рук дітей. ▶ Щоб утилізувати акумуляторну батарею, передайте її до найближчого магазину Hilti Store або зверніться до представника відповідної компанії з утилізації відходів. ▶ Не викидайте електроінструменти, електронні пристрої та акумуляторні батареї у баки для...
Page 174 Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 175 Диаметр Тұрақты ток Құрылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды. Литий-иондық аккумулятор Пайдаланылған Hilti литий-ион аккумуляторының сериясы. Қолдану мақсаты бөліміндеі нұсқауларды орындаңыз. Аккумуляторды еш жағдайда соқпа құрал ретінде пайдаланбаңыз. Аккумуляторды құлатып жібермеңіз. Соққы тиген немесе басқа жолмен зақымдалған...
Page 176 келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Қауіпсіздік техникасы бойынша нұсқаулар 2.1.1 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар...
Page 177 қолданбаңыз. Электр құралын қолданған кездегі зейінсіздік ауыр жарақаттарға апарып соғуы мүмкін. ▶ Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде қорғауыш көзілдірікті киіңіз. Электр құралының түріне және пайдалану жағдайларына байланысты жеке қорғану құралдарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді, қорғауыш шлемді, естуді...
Page 178 ▶ Аккумулятормен тиісті емес түрде жұмыс істегенде одан электролит ағып шығуы мүмкін. Оған тиюді болдырмаңыз. Кездейсоқ тигенде сумен шайыңыз. Электролит көзге тигенде дәрігер көмегіне жүгініңіз. Аккумулятордан ағып шыққан электролит тері тітіркенуін немесе күйіктерді тудыруы мүмкін. ▶ Зақымдалған не пішіні өзгертілген аккумуляторларды қолданбаңыз. Зақымдалған не пішіні өзгертілген...
Page 179 бөлшектердің немесе бұзылған жұмыс аспаптарының сынықтары шетке ұшуы және тіпті жұмыс аймағының шектерінен тыс жарақаттауы мүмкін. ▶ Пайдаланатын сайманыңыз көзден таса электр желісіне тиіп кетуі мүмкін болса, аспаптың арнайы жеке бөлінген жерінен ғана ұстаңыз. Электр сымдарына тигенде аспаптың қорғалмаған металл бөліктері кернеу астында болады. Бұл электр тогының соғуына әкелуі мүмкін. ▶...
Page 180 ▶ Абразивті аспаптарды тек мақсатына сай қолдану керек. Мысалы: тегістеуді кесу дискісінің бүйірлік бетімен орындауға тыйым салынады. Кесу дискілері материалды диск жиегімен алуға арналған. Дискіге бүйірінен жасалатын әсер оның бұзылуының себебіне айналуы мүмкін. ▶ Тегістеу дискісін орнату үшін әрқашан зақымдалмаған, өлшемі мен пішіні дұрыс қыспа фланецті...
Page 181 Hilti сервистік қызметіңізге хабарласыңыз. ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аспапты тұтану қаупі жоқ орынға, тұтанғыш материалдардан алыс, оны бақылауға болатындай қойыңыз және cуытып қойыңыз. Мұндай жағдайда әрдайым Hilti сервистік қызметіңізге хабарласыңыз. 2233926 Қазақ...
Page 182 Бұрыштық ажарлау машинасы, бүйірлік тұтқыш, стандартты қорғауыш қаптама, алдыңғы қақпақ, қыспа фланец, қыспа гайка, қыспа гайка кілті, шаң сүзгісі, пайдалану бойынша нұсқаулық. Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti Store дүкенінде немесе келесі веб-сайтта табуға болады: www.hilti.group. Аспап электрондық апаттық тоқтату құралымен ATC (Active Torque Control) жабдықталған.
Page 183: Пайдаланылатын Материал
Аспап қалыпты жұмыс істеуі үшін айналу мүмкіндігін сақтауы тиіс. Жылдам өшіру орындалған соң аспапты өшіріп қайта қосыңыз. Аспаптың термоқорғанысы Қозғалтқыштың термоқорғаныс жүйесі электр энергиясының тұтынуын және қозғалтқыштың қызуын басқарады және аспапты қызып кетуден қорғайды. Басу қысымының салдарынан қозғалтқышқа шамадан тыс жүктеме түскенде, қуат айтарлықтай төмендейді, осының...
Page 184 НАЗАР АУДАРЫҢЫЗ! Кесу дискілерімен кесу және штробтар жүргізу кезінде, әрдайым қосымша алдыңғы қақпағы бар стандартты қорғауыш қаптаманы немесе толығымен жабылған шаңды кетіруге арналған қаптаманы қолданыңыз. Дискілер Түрі Пайдалану Қысқаша Негіз саласы белгiленуі Дөрекі кесіп ажарлау дискісі Кесу, штробтар ACD металды жүргізу...
Page 185: Техникалық Сипаттамалар
Техникалық сипаттамалар AG 4S-A22125 Номиналды кернеу 21,6 В Номиналды айналу жиілігі 8500 А/мин Максималды диск диаметрі 125 мм EPTA 01 процедурасы бойынша салмағы 3,1 кг Шпиндельдің ирек оймасы Шпиндельдің ұзындығы 22 мм Жұмыс кезіндегі қоршаған орта температурасы −17 ℃ … 60 ℃...
Page 186: Жұмысқа Дайындық
Жұмысқа дайындық Аккумуляторды зарядтау 1. Зарядтау алдында зарядтағыш құрылғының пайдалану бойынша нұсқаулығын оқып шығыңыз. 2. Аккумулятордағы және зарядтағыш құрылғыдағы контактілердің таза әрі құрғақ екендігіне көз жеткізіңіз. 3. Аккумуляторды рұқсат етілген зарядтағыш құрылғы ішінде зарядтаңыз. Аккумуляторды орнату АБАЙЛАҢЫЗ Жарақат алу қаупі қысқа тұйықталудан немесе аккумулятордың құлауынан! ▶...
Page 187 Алдыңғы қақпақты орнату немесе бөлшектеу Алдыңғы қақпақпен өңделген кезде, қорғауыш қаптама салынады. 1. Алдыңғы қақпақты жабық жағымен стандартты қорғауыш қаптама ішіне тірелгенше салыңыз. 2. Бөлшектеу үшін алдыңғы қақпақтың құлпын ашыңыз және оны стандартты қорғауыш қаптамадан алып тастаңыз. Алмалы-салмалы аспапты орнату немесе бөлшектеу ЕСКЕРТУ...
Page 188 6.7.3 Kwik lock жылдам қыспа гайкасы бар алмалы-салмалы аспапты орнату АБАЙЛАҢЫЗ Бұзылу қаупі. Тым қатты тозудан Kwik lock жылдам қыспа гайкасы бұзылуы мүмкін. ▶ Жұмыс барысында Kwik lock жылдам қыспа гайкасының бетке тимейтінін қадағалаңыз. ▶ Зақымдалған Kwik lock жылдам қыспа гайкасын қолдануға болмайды. Қыспа...
Page 189: Қызмет Көрсету
7. Содан кейін шпиндельді бұғаттау түймесін босатып, гайка кілтін алып тастаңыз. 6.7.7 Фибра шайбасын орнату 1. Аккумуляторды аспаптан шығарыңыз. → Бет 180 2. Бүйірлік тұтқышты орнатыңыз. → Бет 180 3. Стандартты қорғауыш қаптаманы орнатыңыз. 4. Тіреуіш дискіні және фибра шайбасын орнатып, қыспа гайканы бұрап бекітіңіз. 5.
Page 190 ▶ Аспап пен аккумуляторларды балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. ▶ Аспапты немесе аккумуляторларды ұзақ уақыт сақтаған соң, оларды пайдалану алдында зақымдарының бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. 10.1 Ақаулықтарды жою Ақаулық...
Page 191: Кәдеге Жарату
RoHS кестесінің сілтемесі осы құжаттаманың соңында QR коды ретінде берілген. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 192 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 193 Doğru akım Ürün, iOS ve Android platformları ile uyumlu kablosuz veri aktarımını destekler. Lityum İyon akü Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız.
Page 194 Elektrik güvenliği ▶ Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı elektrikli el aletleri ile birlikte kullanmayınız. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. ▶ Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.
Page 195 ▶ Tutamağı ve tutamak yüzeylerini daima temiz ve yağ ve gresten arındırılmış durumda tutunuz. Kaygan tutamaklar ve tutamak yüzeyleri güvenli bir kullanımı ve öngörülemeyen durumlarda elektrikli el aletinin kontrolünü engeller. Akülü el aletinin kullanımı ve çalıştırılması ▶ Aküleri sadece üretici tarafından tavsiye edilen şarj cihazları ile şarj ediniz. Belirli bir akü için uygun olan bir şarj cihazı, başka akülerle kullanılırsa yanma tehlikesi vardır.
Page 196 ▶ Ek aletin gizli elektrik kablolarına temas edebileceği yerlerde çalışıyorsanız elektrikli el aleti sadece izole edilmiş tutamak yüzeyinden tutunuz. Elektrik ileten bir hat ile temasta metal parçalar da gerilim altında kalır ve elektrik çarpmasına neden olabilir. ▶ Şebeke kablosunu dönen ek aletlerden uzak tutunuz. Aletin kontrolünü kaybettiğinizde şebeke kablosu ayrılabilir veya tutulabilir ve eliniz veya kolunuz dönen ek aletin içine girebilir.
Page 197 Kesici taşlama için diğer özel güvenlik uyarıları: ▶ Kesme diskinin bloke olmasını ve çok yüksek presleme basıncını önleyiniz. Çok derin kesimler yapmayınız. Kesme diskinin aşırı kullanımı aletin aşınmasını artırır ve kırılma tehlikesi ve blokaja neden olabilir ve bu nedenle bir geri tepme veya zımparalama gövdesinin kırılması söz konusu olabilir. ▶...
Page 198 (opsiyonel olarak temin edilebilir) ile olanaklıdır. • Prensip olarak beton veya taş gibi mineralli zeminlerde gerçekleştirilen çalışmalarda, uygun bir Hilti toz emme makinesi ile buna ait bir toz emme muhafazası kullanılmalıdır. ▶ Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküler kullanınız.
Page 199 Açılı taşlayıcı, yan tutamak, standart koruma başlığı, ön kapak, sıkma flanşı, germe somunu, sıkma anahtarı, toz filtresi, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünlerini Hilti Store veya internetteki şu adreste bulabilirsiniz: www.hilti.group. Alette elektronik hızlı kapatma ATC (Active Torque Control) fonksiyonu mevcuttur.
Page 200: Sarf Malzemesi
— — somunu Destek plakası — — — — — Teknik veriler AG 4S-A22125 Nominal gerilim 21,6 V Ölçme devir sayısı 8.500 dev/dak Maksimum disk çapı 125 mm Türkçe 2233926 *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 201 AG 4S-A22125 EPTA Prosedürü 01 uyarınca ağırlık 3,1 kg Tahrik mili vida dişlisi Mil uzunluğu 22 mm İşletim sırasındaki ortam sıcaklığı −17 ℃ … 60 ℃ Depolama sıcaklığı −20 ℃ … 70 ℃ Teknik veriler Mil uzunluğu 22 mm İşletim sırasındaki ortam sıcaklığı...
Page 202 Akünün yerleştirilmesi DİKKAT Yaralanma tehlikesi kısa devre veya akünün düşmesi nedeniyle! ▶ Aküyü yerleştirmeden önce, akü kontaklarında ve ürün içindeki kontaklarda yabancı cisim bulunmadığın- dan emin olunuz. ▶ Akünün her zaman tam oturduğundan emin olunuz. 1. İlk kullanım öncesinde akü tamamen şarj edilmelidir. 2.
Page 203 Ek aletin takılması veya sökülmesi İKAZ Yaralanma tehlikesi. Alet motorunun frenlenmesi sırasına ek alet gevşeyebilir. ▶ Ek alete veya germe somununa dokunmadan önce ek aletin tamamen durmasını bekleyiniz. ▶ Ek aleti ve sıkma flanşını germe somunu ile sıkıca gererek alet motoru frenlendiğinde parçaların mil bağlantısının gevşememesini sağlayınız.
Page 204 2. Sıkma flanşındaki o-ringin mevcut ve hasarsız olup olmadığını kontrol ediniz. Sonuç O-ring hasarlı. Sıkma flanşında o-ring yok. ▶ O-ringli yeni bir sıkma flanşı takınız. 3. Sıkma flanşını ve hızlı bağlantı somununu temizleyiniz. 4. Sıkma flanşını mile oturtunuz. 5. Ek aleti yerleştiriniz. 6.
Page 205 Bakım • Görünür tüm parçalarda hasar olup olmadığı ve kumanda elemanlarının sorunsuz şekilde çalıştığı kontrol edilmelidir. • Hasar ve/veya fonksiyon arızaları durumunda ürün çalıştırılmamalıdır. Derhal Hilti servisi tarafından onarılmalıdır. 2233926 Türkçe *2233926* Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 206 ▶ Aleti ve aküleri çocukların ve yetki verilmeyen kişilerin ulaşamayacağı yerlerde depolayınız. ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. 10.1 Hata arama Arıza...
Page 207: Üretici Garantisi
▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! Üretici garantisi...
Page 208 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
Page 209 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬...
Page 210 ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻥ‬ ‫ﺎ‬ ‫ﻜ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺳ‬ ‫. ﺪ‬ ‫ﻴ ﺟ‬ ‫ﻞ‬ ‫ﻜ‬ ‫ﺸ‬ ‫ﺑ ﺍ‬ ‫ء ﺎ‬ ‫ﻀ‬ ‫ﻣ‬ ‫ﻭ‬ ‫ﺎ‬ ‫ﻔ ﻴ‬ ‫ﻈ‬ ‫ﻧ‬ ‫ﻚ‬ ‫ﻠ‬ ‫ﻤ‬ ‫ﻋ‬ ‫ﻕ‬ ‫ﺎ‬ ‫ﻄ‬ ‫ﻧ‬ ‫ﻰ‬...
Page 211 ‫ﻭ‬ ، ‫ﺃ‬ ‫ﻂ‬ ‫ﺒ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻴ ﻠ‬ ‫ﻤ‬ ‫ﻋ‬ ‫ء‬ ‫ﺍ ﺮ‬ ‫ﺟ ﺇ‬ ‫ﻞ‬ ‫ﺒ‬ ‫ﻗ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻊ‬ ‫ﻠ ﺨ‬ ‫ﻠ ﻟ‬ ‫ﺔ‬ ‫ﻠ ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ...
Page 212 ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﺼ‬ ‫ﻗ‬ ‫ﻷ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻔ ﻠ‬ ‫ﻟ ﺍ‬ ‫ﺩ‬ ‫ﺪ‬ ‫ﻋ‬ ‫ﻦ‬ ‫ﻋ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ‬ ‫ﻪ ﺑ‬ ‫ﺡ‬...
Page 213 ‫ﻯ‬ ‫ﻮ‬ ‫ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺢ‬ ‫ﺒ ﻛ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻚ‬ ‫ﻨ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ ‫ﻊ‬ ‫ﺿ‬ ‫ﻭ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﻴ‬ ‫ﻋ‬ ‫ﺍ ﺭ‬ ‫ﺫ‬ ‫ﻭ‬ ‫ﻙ‬ ‫ﺪ‬ ‫ﺴ‬ ‫ﺟ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﻳ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺹ‬...
Page 214 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﺗ‬ ‫ﻭ ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ◀ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻊ‬ ‫ﻣ‬ ‫ﺎ ﻤ‬ ‫ﺋ ﺍ‬ ‫ﺩ‬ ‫ﻞ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻟ‬...
Page 215 ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﺡ‬ ‫ﻮ‬ ‫ﻤ‬...
Page 216 ATC (Active Torque Control ‫ﻊ‬ ‫ﻳ ﺮ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻧ ﻭ‬ ‫ﺮ ﺘ‬ ‫ﻜ ﻟ‬ ‫ﻹ ﺍ‬ ‫ﻑ‬ ‫ﺎ‬ ‫ﻘ ﻳ‬ ‫ﻹ ﺍ‬ ‫ﺔ ﻴ‬ ‫ﺻ‬ ‫ﺎ‬ ‫ﺨ ﺑ‬ ‫ﺩ‬ ‫ﻭ‬ ‫ﺰ ﻣ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺲ‬...
Page 217 ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﺎ ﺧ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻢ‬ ‫ﻣ‬ Ø 125 ‫ﺮ‬ ‫ﻄ‬ ‫ﻘ ﺑ‬ ‫ﻲ‬ ‫ﻋ‬ ‫ﺎ ﻨ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﻨ ﻴ ﺗ‬ ‫ﺍ ﺮ‬ ‫ﻟ ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﺗ...
Page 218 ‫ﺔ‬ ‫ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ AG 4S-A22125 ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻲ‬ ‫ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬...
Page 219 ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺓ‬ ‫ء ﺍ ﺮ‬ ‫ﻘ...
Page 220 ‫ﻲ‬ ‫ﻣ‬ ‫ﺎ ﻣ‬ ‫ﻷ ﺍ‬ ‫ﺐ‬ ‫ﺟ‬ ‫ﺎ ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻚ‬ ‫ﻓ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﻲ‬ ‫ﻗ‬ ‫ﺍ ﻮ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻪ‬ ‫ﻌ‬ ‫ﺿ‬ ‫ﻭ‬ ‫ﻢ‬...
Page 221 Kwik lock ‫ﻊ‬ ‫ﻳ ﺮ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻴ ﺒ‬ ‫ﺜ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﻮ‬ ‫ﻣ ﺎ‬ ‫ﺻ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺎ ﺑ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ...
Page 222 ‫ﻲ‬ ‫ﺳ‬ ‫ﺎ‬ ‫ﻴ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻏ‬ ‫ﺐ‬ ‫ﻴ‬ ‫ﻛ ﺮ‬ ‫ﺘ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ‫. ﺎ‬ ‫ﻳ ﻭ‬ ‫ﺪ‬ ‫ﻳ‬ ‫ﺎ ﻬ‬ ‫ﻄ‬ ‫ﺑ ﺭ‬ ‫ﻢ‬ ‫ﻜ‬ ‫ﺣ‬ ‫ﺃ...
Page 223 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 224 ‫ﻴ‬ ‫ﺤ ﺑ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺗ‬ ◀ Hilti Store ‫ﺺ‬ ‫ﺘ ﺨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺎ ﻔ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬...
Page 225 Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 226 Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 227 Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...
Page 228 *2233926* 2233926 Hilti = registered trademark of Hilti Corp., Schaan Pos. 2 | 20190730 Printed: 29.08.2019 | Doc-Nr: PUB / 5476814 / 000 / 02...

Hilti AG 4S-A22 Operating Instructions Manual

Available languages

Quick Links

Need help?

Questions and answers

Related Manuals for Hilti AG 4S-A22

Summary of Contents for Hilti AG 4S-A22

Table of Contents
