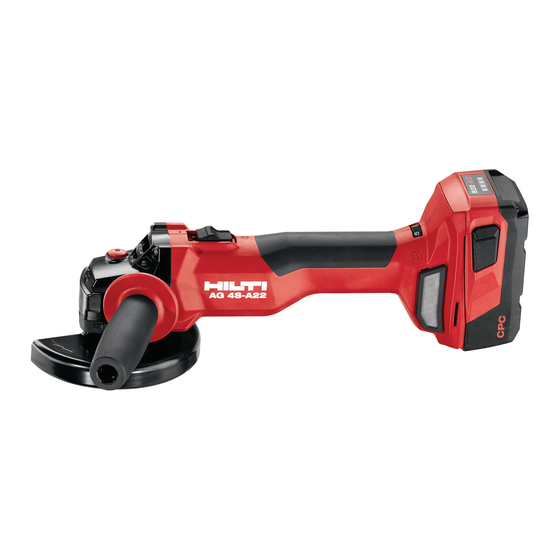

Hilti NURON AG 4S-22-125 Manual
  1. Manuals
  2. Brands
  3. Hilti Manuals
  4. Grinder
  5. NURON AG 4S-22-125
  6. Manual

Hilti NURON AG 4S-22-125 Manual

Hide thumbs Also See for NURON AG 4S-22-125:
Table of Contents
  • Table of Contents
  • De Original-Bedienungsanleitung
  • En Original Operating Instructions
  • Nl Originele Handleiding
  • Fr Mode D'emploi Original
  • Es Manual de Instrucciones Original
  • Pt Manual de Instruções Original
  • It Manuale D'istruzioni Originale
  • Pl Oryginalna Instrukcja Obsługi
  • Cs Originální Návod K Obsluze
  • Sk Originálny Návod Na Obsluhu
  • Hu Eredeti Használati Utasítás
  • Sl Originalna Navodila Za Uporabo
  • Hr Originalne Upute Za Uporabu
  • Sr Originalno Uputstvo Za Upotrebu
  • Bg Оригинално Ръководство За Експлоатация
  • Ro Manual de Utilizare Original
  • El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 27

Quick Links

Download this manual
AG 4S-22­125
Deutsch
1
English
21
Nederlands
39
Français
58
Español
78
Português
98
Italiano
118
Polski
138
Česky
159
Slovenčina
177
Magyar
197
Slovenščina
216
Hrvatski
235
Srpski
254
Български
273
Română
293
Ελληνικά
313

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NURON AG 4S-22-125 and is the answer not in the manual?

Questions and answers

Related Manuals for Hilti NURON AG 4S-22-125

Summary of Contents for Hilti NURON AG 4S-22-125

  • Page 1 Deutsch English Nederlands Français Español Português Italiano Polski Česky Slovenčina Magyar Slovenščina Hrvatski Srpski AG 4S-22­125 Български Română Ελληνικά...

  • Page 6: Table Of Contents

    AG 4S-22­125 Original-Bedienungsanleitung ........Original operating instructions .

  • Page 7: De Original-Bedienungsanleitung

    Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
  • Page 8 Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Deutsch 2252233 *2252233*...
  • Page 9 Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“...
  • Page 10 ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. ▶ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind.
  • Page 11 Sicherheitshinweise für alle Arbeiten Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen: ▶ Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer, Lochschneider und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
  • Page 12 ▶ Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs.
  • Page 13 ▶ Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. ▶ Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist.
  • Page 14 Explosion verursachen, wenn Sie eine Stromleitung, ein Gas- oder ein Wasserrohr beschädigen. ▶ Lassen Sie verschmutzte Produkte bei häufiger Bearbeitung von leitfähigen Materialien in regelmäßigen Abständen vom Hilti Service überprüfen. An der Geräteoberfläche haftender Staub, vor allem von leitfähigen Materialien, oder Feuchtigkeit können unter ungünstigen Bedingungen zu elektrischem Schlag führen.
  • Page 15 Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".
  • Page 16 Verwenden Sie für dieses Produkt nur Hilti Nuron Li­Ion-Akkus der Typenreihe B 22. Für optimale Leistung empfiehlt Hilti für dieses Produkt die in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus. Verwenden Sie für diese Akkus nur Hilti Ladegeräte der in der Tabelle am Ende dieser Bedienungsanlei- • tung genannten Typenreihen.
  • Page 17 Das Bearbeiten von Metall ist mit dieser Haube verboten. 3.11 Anzeigen des Li­Ion-Akkus Hilti Nuron Li-Ion-Akkus können den Ladezustand, Fehlermeldungen und den Zustand des Akkus anzeigen. 3.11.1 Anzeigen zum Ladezustand und Fehlermeldungen WARNUNG Verletzungsgefahr durch herunterfallenden Akku! ▶ Stellen Sie bei eingestecktem Akku nach drücken der Entriegelungstaste sicher, dass Sie den Akku wieder korrekt im verwendeten Produkt einrasten.
  • Page 18 Wenn ein angeschlossenes Produkt nicht mehr verwendet werden kann, ist der Akku am Ende seiner Lebensdauer und sollte ersetzt werden. Bitte wenden Sie sich an den Hilti Service. Verbrauchsmaterial Es dürfen nur kunstharzgebundene faserstoffarmierte Scheiben für max. Ø 125 mm verwendet werden, die für eine Drehzahl von mindestens 11000/min und eine Umfangsgeschwindigkeit von 80 m/s zugelassen sind.
  • Page 19 Pos. Ausrüstung AC-D AP-D AG-D, DG-CW DC-TP, 3CS, 4CS, AF-D, (SPX, SP, DC-D 3SS, 4SS, AN-D (SPX, SP, DD-M14 Kwik lock (optional ✓ — ✓ — ✓ — zu H) Spannmutter (Fiber- — ✓ — — — — scheibe) Stützteller (Fiber- —...
  • Page 20 Akku entfernen 1. Drücken Sie die Entriegelungstaste des Akkus. 2. Ziehen Sie den Akku aus dem Produkt. Hilti Fallsicherung montieren (optional) Nationale Richtlinien für Arbeiten in erhöhter Position sind, während der Arbeit mit dem Produkt, unbedingt zu beachten. Beachten Sie die Bedienungsanleitung der Fallsicherung.
  • Page 21 Beachten Sie Ihre nationalen Richtlinien für Arbeiten in Höhe. Verwenden Sie als Absturzsicherung für dieses Produkt ausschließlich eine Kombination aus der Hilti Fallsicherung mit der Hilti Werkzeug-Halteleine #2261970. ▶ Befestigen Sie die Fallsicherung in den Montageöffnungen für Zubehör. Kontrollieren Sie den sicheren Halt.
  • Page 22 Vorderabdeckung montieren oder demontieren Die Vorderabdeckung muss auf die Standardschutzhaube aufgesteckt werden. 1. Setzen Sie die Vorderabdeckung mit der geschlossenen Seite nach oben zeigend auf die Standard- schutzhaube. ▶ Die Verriegelung muss hörbar einrasten. 2. Zur Demontage, öffnen Sie die Verriegelung der Vorderabdeckung. 3.
  • Page 23 6.9.3 Kwik lock montieren WARNUNG Bruchgefahr. Durch zu starken Verschleiß kann die Schnellspannmutter Kwik lock brechen. ▶ Achten Sie darauf, dass beim Arbeiten die Schnellspannmutter Kwik lock keinen Kontakt mit dem Untergrund hat. ▶ Verwenden Sie keine beschädigte Schnellspannmutter Kwik lock. Anstelle der Spannmutter kann optional die Schnellspannmutter Kwik lock verwendet werden.
  • Page 24 6. Lassen Sie anschließend den Spindel-Arretierknopf los und entfernen Sie den Spannschlüssel. Bedienung Einschalten 1. Drücken Sie den hinteren Teil des Ein-/Ausschalters. 2. Schieben Sie den Ein-/Ausschalter nach vorne. ▶ Der Motor läuft. 3. Arretieren Sie den Ein-/Ausschalter. Schleifen WARNUNG Verletzungsgefahr.
  • Page 25 Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Transport und Lagerung von Akku-Werkzeugen und Akkus...
  • Page 26 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.

  • Page 27: En Original Operating Instructions

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 28 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
  • Page 29 The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool. Work area safety ▶ Keep work area clean and well lit. Cluttered or dark areas invite accidents. ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust.
  • Page 30 ▶ Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. ▶ Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
  • Page 31 of filtrating particles generated by the particular application. Prolonged exposure to high intensity noise may cause hearing loss. ▶ Keep bystanders a safe distance away from work area. Anyone entering the work area must wear personal protective equipment. Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.
  • Page 32 ▶ Do not use worn down wheels from larger power tools. A wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst. ▶ When using dual purpose wheels always use the correct guard for the application being performed. Failure to use the correct guard may not provide the desired level of guarding, which could lead to serious injury.
  • Page 33 ▶ Dirty or dusty products that have been used frequently for work on conductive materials should be checked at regular intervals by Hilti Service. Dust (especially dust from conductive materials) or dampness adhering to the surface of the power tool may, under unfavorable conditions, lead to electric shock.
  • Page 34 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 35 • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Items supplied Angle grinder, side handle, standard guard, front cover, clamping flange, clamping nut, pin wrench, dust filter, operating instructions.
  • Page 36 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
  • Page 37 Wheels Type Application Designation Material Abrasive cut-off wheel Cutting, slitting AC­D Metal Diamond cut-off wheel Cutting, slitting DC-TP, DC­D (SPX, Mineral SP, P) Abrasive grinding wheel Rough grinding AG­D, AF­D, AN­D Metal Diamond grinding wheel Rough grinding DG­CW (SPX, SP, Mineral Wire brush Wire brushes...
  • Page 38 AG 4S-22-125 Spindle length 22 mm Ambient temperature for operation −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Storage temperature −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Battery Battery operating voltage 21.6 V Weight, battery See the end of these operating instructions Ambient temperature for operation...
  • Page 39 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
  • Page 40 Fitting or removing the guard CAUTION Risk of injury. The accessory tool may be hot or have sharp edges. ▶ Wear protective gloves when fitting, removing or adjusting the accessory tool or other parts and when troubleshooting. ▶ Observe the instructions for fitting the applicable guard. 6.7.1 Installing standard guard The guard has coded locating lugs to ensure that only a guard suitable for use with the product can...
  • Page 41 1. Clean the clamping flange and the clamping nut. 2. Check that the O-ring is in place in the clamping flange and that it is undamaged. ▶ Replace the O-ring if it is missing or damaged. 3. Fit the clamping flange on to the spindle (keyed fit to prevent slipping and rotation). 4.
  • Page 42 6. Then release the spindle lock button and remove the open-end wrench. 6.9.6 Fitting the wire brush 1. Fit the side handle. → page 33 2. Install the standard guard. 3. Place the wire brush in position and tighten it hand-tight. 4.
  • Page 43 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
  • Page 44 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.

  • Page 45: Nl Originele Handleiding

    Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Further information For more information on operation, technology, environment and recycling, follow this link: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374 This link is also to be found at the end of the documentation, in the form of a QR code.
  • Page 46 Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding. De nummering in de afbeeldingen geeft de volgorde van de arbeidsstappen weer en kan van de arbeidsstappen in de tekst afwijken. Positienummers worden gebruikt in de afbeelding Overzicht en verwijzen naar de nummers van de legenda in het hoofdstuk Productoverzicht.
  • Page 47 De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn. Wanneer de volgende aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
  • Page 48 ▶ Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. ▶ Wanneer stofafzuig- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.
  • Page 49 ▶ Nooit werken aan beschadigde accu's. Al het onderhoud aan accu's moet alleen door de fabrikant of gevolmachtigde bedrijven plaatsvinden. Veiligheidsinstructies voor alle werkzaamheden Algemene veiligheidsinstructies voor het slijpen, schuren, het werken met draadborstels, het polijs- ten en doorslijpen: ▶ Dit elektrisch gereedschap kan als slijpmachine, schuurmachine, draadborstel, polijstmachine, cirkelsnijder en doorslijpmachine worden gebruikt.
  • Page 50 ▶ U dient de ventilatiesleuven van uw elektrisch gereedschap regelmatig te reinigen. De motorven- tilator trekt stof in de behuizing, en een sterke opeenhoping van metaalstof kan leiden tot elektrische gevaren. ▶ Gebruik het elektrische gereedschap niet in de nabijheid van brandbare materialen. Door vonken kunnen deze stoffen vlam vatten.
  • Page 51 Andere speciale veiligheidsaanwijzingen voor het doorslijpen: ▶ Voorkom een blokkering van de doorslijpschijf en een te hoge aandrukkracht. Voer geen overmatig diepe snedes uit. Een overbelasting van de doorslijpschijf vergroot de kans op kantelen of blokkeren, waardoor de mogelijkheid van een terugslag of slijpdeelbreuk ontstaat. ▶...
  • Page 52 ▶ Laat vervuilde producten bij een veelvuldige bewerking van geleidend materiaal regelmatig door de Hilti Service controleren. Vocht of stof dat zich aan het oppervlak van het apparaat hecht, met name van geleidend materiaal, kan onder ongunstige omstandigheden tot een elektrische schok leiden.
  • Page 53 Als de accu na een uur nog steeds te heet is om aan te raken, dan is hij defect. Neem contact op met de Hilti Service of lees het document "Aanwijzingen voor de veiligheid en het gebruik van Hilti Li-ion accu's".
  • Page 54 Gebruik voor dit product alleen Hilti Nuron Lithium-ion-accu's van de typeserie B 22. Voor optimale prestaties adviseert Hilti voor dit product de in de tabel aan het einde van deze handleiding vermelde accu's. Gebruik voor deze accu's alleen Hilti acculaders van de in de tabel aan het einde van deze handleiding • vermelde typeseries.
  • Page 55 3.11 Weergaven van de Li-ion accu Hilti Nuron Li-ion-accu's kunnen de laadtoestand, foutmeldingen en de toestand van de accu weergeven. 3.11.1 Weergaven voor de laadtoestand en foutmeldingen WAARSCHUWING Gevaar voor letsel door vallende accu! ▶ Let er bij een aangesloten accu na het indrukken van de ontgrendelingstoets op dat de accu weer correct in het gebruikte product wordt vergrendeld.
  • Page 56 Verbruiksmateriaal Er mogen alleen kunstharsgebonden, vezelversterkte schijven van max. Ø 125 mm worden gebruikt, die zijn goedgekeurd voor een toerental van minstens 11000/min en een omtreksnelheid van 80 m/s. De schijfdikte mag maximaal 7 mm bedragen. LET OP! Gebruik bij het doorslijpen en splijten met doorslijpschijven altijd de standaard beschermkap met extra voorste afdekking of een compleet gesloten stofkap.
  • Page 57 Technische gegevens AG 4S-22-125 Nominale spanning 21,6 V Nominaal toerental 8.500 omw/min Maximale schijfdiameter 125 mm Gewicht conform EPTA­procedure 01 zonder accu 2,1 kg Schroefdraad aandrijfspindel Spindellengte 22 mm Omgevingstemperatuur bij gebruik −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Opslagtemperatuur −20 ℃...
  • Page 58 Neem de lokale richtlijnen voor het werken op hoogtes in acht. Gebruik als valbeveiliging voor dit product uitsluitend een combinatie van de Hilti valbeveiliging met het Hilti gereedschapsbevestigingskoord #2261970. ▶ Bevestig de valbeveiliging in de montageopeningen voor toebehoren. Controleer de correcte bevestiging.
  • Page 59 ▶ Bevestig een karabijnhaak van het gereedschapsbevestigingskoord aan de valbeveiliging en de tweede karabijnhaak aan een dragende structuur. Controleer de correcte bevestiging van beide karabijnhaken. Neem de handleidingen van de Hilti valbeveiliging en het Hilti gereedschapsbevestigingskoord in acht. Zijhandgreep monteren ▶...
  • Page 60 Diamantschijven moeten worden vervangen zodra de snij- resp. slijpprestatie merkbaar afneemt. In het algemeen is dit het geval als de hoogte van de diamantsegmenten minder dan 2 mm is. Andere schijftypen moeten worden vervangen zodra de snijprestatie duidelijk afneemt of delen van de haakse slijper (uitgezonderd de schijf) tijdens de werkzaamheden met het werkmateriaal in contact komen.
  • Page 61 8. Laat de spindelblokkeerknop los. 6.9.4 Kwick-Lock demonteren Als de Kwik lock snelspanmoer niet met de hand kan worden losgedraaid, een spansleutel op de snelspanmoer plaatsen en de spansleutel linksom draaien. Gebruik nooit een pijpsleutel. De Kwik lock snelspanmoer kan door verkeerd gereedschap beschadigd worden. 1.
  • Page 62 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleert u deze in een niet-brandbaar reservoir en neemt u contact op met de Hilti Service. •...
  • Page 63 Elektrisch defect ▶ Schakel het product direct uit, haakse slijper of de accu. verwijder de accu, controleer deze, laat hem afkoelen en neem contact op met de Hilti Service. Verstopte ventilatiesleuven ▶ Reinig de ventilatiesleuven regelmatig. Geen remfunctie van de mo- Accu is ontladen.

  • Page 64: Fr Mode D'emploi Original

    ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
  • Page 65 Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Hilti Accu Li-Ion Hilti Chargeur 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à...
  • Page 66 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 67 ▶ Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué pour les applications extérieures réduit le risque d’un choc électrique. ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit.
  • Page 68 Utilisation et maniement de l'outil sur accu ▶ Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie.
  • Page 69 une minute à la vitesse de rotation maximale. Les outils amovibles endommagés se cassent le plus souvent lors de cette période de test. ▶ Porter des équipements de protection individuelle. Utiliser, selon l'application, une protection du visage, une protection des yeux ou des lunettes de protection. Dans la mesure où ces équipements sont appropriés, porter un masque anti-poussière, un casque antibruit, des gants de protection ou un tablier spécial qui permettent de maintenir à...
  • Page 70 ▶ Ne pas utiliser de lames de scie à chaîne ou dentées, tout comme ne pas utiliser de disques diamants segmentés présentant des fentes supérieures à 10 mm. De tels outils amovibles entraînent souvent un contrecoup ou la perte de contrôle de l'outil électroportatif. Consignes de sécurité...
  • Page 71 Consignes de sécurité particulières pour le polissage : ▶ Veiller à ce que toutes les pièces du carter de polissage soient attachées, en particulier les cordons de fixation. Arrimer ou raccourcir les cordons de fixation. Des cordons de fixation détachés, entraînés dans le mouvement de rotation, risquent de happer les doigts de l'utilisateur ou d'être pris dans la pièce à...
  • Page 72 ▶ En cas d'usinage fréquent de matériaux conducteurs, faire réviser les produits encrassés à intervalles régulier par le S.A.V. Hilti. Dans de mauvaises conditions d'utilisation, la poussière collée à la surface de l'appareil, surtout la poussière de matériaux conducteurs, ou l'humidité, peut entraîner une électrocution.
  • Page 73 Il doit exclusivement être utilisé pour des travaux de meulage/découpe à sec. • Pour ce produit, utiliser exclusivement des accus Li­Ion Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
  • Page 74 Les travaux sur métaux sont interdits avec ce carter. 3.11 Affichages de l'accu Li-Ion Les accus Li­Ion Hilti Nuron peuvent afficher l'état de charge, les messages d'erreur et l'état de l'accu. 3.11.1 Affichages de l'état de charge et des messages d'erreur AVERTISSEMENT Risque de blessures en cas de chute de l'accu ! ▶...
  • Page 75 Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Consommables Utiliser uniquement des disques renforcés aux fibres et liés à la résine avec un Ø 125 mm max., homologués pour une vitesse de rotation minimale de 11000 tr/min et une vitesse périphérique admissible de 80 m/s.
  • Page 76 Type Application Matériau support Couronne de forage diamant Perçage de carre- DD­M14 minéral lage Disque en fibres Ébarbage AP-D métallique Attribution des disques à l'équipement utilisé Pos. Équipement AC­D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14...
  • Page 77 Batterie Tension nominale de l'accu 21,6 V Poids de l'accu Voir à la fin de ce mode d'em- ploi Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 40 ℃ (−4 ℉...
  • Page 78 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Montage de la poignée latérale ▶...
  • Page 79 6.7.1 Montage du carter de protection standard Le carter de protection présente des cames codées qui permettent d'assurer que seul un carter de protection approprié peut être monté sur le produit. Le carter de protection glisse avec ses cames codées dans le logement du carter du produit. 1.
  • Page 80 2. Vérifier si le joint torique se trouve dans la bride de serrage et n'est pas endommagé. ▶ Remplacer tout joint torique manquant ou endommagé. 3. Placer le flasque de serrage sur la broche en tenant compte de sa forme et en veillant à ne pas le tordre. 4.
  • Page 81 4. Appuyer sur le bouton de blocage de la broche et le maintenir enfoncé. 5. Serrer à fond la couronne de forage à l'aide d'une clé à fourche appropriée. 6. Relâcher ensuite le bouton de blocage de la broche et retirer la clé à fourche. 6.9.6 Montage de la brosse métallique 1.
  • Page 82 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
  • Page 83 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Page 84: Es Manual De Instrucciones Original

    Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374 Ce lien figure également à...
  • Page 85 Estos números hacen referencia a la figura correspondiente incluida al principio de este manual de instrucciones. La numeración describe el orden de los pasos de trabajo en la imagen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los números de la leyenda están explicados en el apartado Vista general del producto.
  • Page 86 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
  • Page 87 o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶...
  • Page 88 ▶ No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión. ▶ Siga todas las instrucciones relativas a la carga y no cargue nunca la batería o la herramienta de batería excediendo el rango de temperatura indicado en el manual de instrucciones.
  • Page 89 ▶ Sujete la herramienta eléctrica por las empuñaduras aisladas cuando realice trabajos en los que el útil de inserción puede entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas. ▶...
  • Page 90 ▶ Los cuerpos de lijado solamente pueden utilizarse para las aplicaciones de uso permitidas. Por ejemplo, no lije nunca con la superficie lateral de un disco tronzador. Los discos tronzadores están diseñados para arrancar material con el borde. La acción de la fuerza lateral puede romper los cuerpos de lijado.
  • Page 91 ▶ Encargue una revisión periódica de los productos sucios al Servicio Técnico de Hilti en caso de tratar con frecuencia materiales conductores. El polvo adherido en la superficie de la herramienta, sobre todo 2252233 Español...
  • Page 92 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 97 Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
  • Page 93 Solo puede utilizarse para el lijado o corte en seco. • Para este producto utilice únicamente baterías Li­Ion de la serie B 22 de Hilti Nuron. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará...
  • Page 94 3.11 Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.11.1 Visualización del estado de carga y de los mensajes de error ADVERTENCIA Riesgo de lesiones por la caída de la batería...
  • Page 95 La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sigue parpadeando rápidamente, diríjase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecargados, demasiado calientes,...
  • Page 96 Modelo Aplicación Abreviatura Superficie de trabajo Disco de desbastado de diamante Desbastado DG­CW (SPX, SP, Mineral Cepillo de alambre Cepillos de alam- 3CS, 4CS, 3SS, Metálico Corona de perforación de diamante Taladrado de DD­M14 Mineral azulejos Disco de fibra Desbastado AP-D Metálico Asignación de los discos al equipo que se utilice...
  • Page 97 AG 4S-22-125 Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de almacenamiento −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Batería Tensión de servicio de la batería 21,6 V Peso batería Véase al final del manual de instrucciones Temperatura ambiente en funcionamiento...
  • Page 98 ▶ Fije un mosquetón de la cuerda de amarre para herramientas a la protección anticaídas y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. Español...
  • Page 99 Montaje de la empuñadura lateral ▶ Atornille la empuñadura lateral en uno de los casquillos roscados previstos. Montaje y desmontaje de la caperuza protectora PRECAUCIÓN Riesgo de lesiones. El útil puede estar caliente o afilado. ▶ Utilice siempre guantes de protección a la hora de realizar el montaje, el desmontaje, los trabajos de ajuste y al reparar averías.
  • Page 100 6.9.1 Montaje del útil de inserción ADVERTENCIA Riesgo de lesiones. Al frenar el motor de la herramienta, podría soltarse el útil. ▶ Espere hasta que el útil esté completamente parado antes de tocar el útil o la tuerca de apriete. ▶...
  • Page 101 2. Suelte la tuerca de apriete rápido Kwik lock girando a mano la tuerca de apriete rápido en sentido antihorario. 3. Suelte el botón de bloqueo del husillo y retire el útil. 6.9.5 Montaje de la corona de perforación 1. Monte la empuñadura lateral. → página 93 2.
  • Page 102 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Español...
  • Page 103 En caso de producirse cualquier avería, compruebe el indicador del estado de carga y de averías de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Anomalía Posible causa Solución...

  • Page 104: Pt Manual De Instruções Original

    Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
  • Page 105 Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.
  • Page 106 Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
  • Page 107 ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica.
  • Page 108 ▶ Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
  • Page 109 Fragmentos da peça a trabalhar ou dos acessórios partidos podem ser projectados e provocar ferimentos mesmo para além da zona de trabalho directa. ▶ Segure a ferramenta eléctrica apenas pelas áreas isoladas dos punhos quando executar trabalhos onde a lâmina pode encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico.
  • Page 110 ▶ Rebolos só podem ser utilizados para as possibilidades de aplicação aprovadas. Por exemplo: nunca rebarbe com a superfície lateral de um disco de corte. Discos de corte destinam-se à abrasão de material com o rebordo do disco. A aplicação lateral de força sobre estes rebolos pode parti-los. ▶...
  • Page 111 água. ▶ Os produtos utilizados frequentemente para trabalhar materiais condutores e, consequentemente, muito sujos, devem ser verificados regularmente num Centro de Assistência Técnica Hilti. Humidade ou sujidade na superfície da ferramenta dificultam o seu manuseamento e, sob condições desfavoráveis, podem causar choques eléctricos.
  • Page 112 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
  • Page 113 água. Só pode ser utilizada para cortar e rebarbar a seco. • Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.
  • Page 114 3.11 Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.11.1 Indicações relativas ao estado de carga e mensagens de erro AVISO Risco de ferimentos devido à...
  • Page 115 (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição Se um produto conectado ainda puder ser utili- e, em seguida, um (1) LED está sempre aceso a zado, a capacidade restante da bateria é...
  • Page 116 Tipo Aplicação Sigla Material base Disco de desbaste abrasivo Desbastar por AG­D, AF­D, AN­D metálico abrasão Disco de desbaste diamantado Desbastar por DG­CW (SPX, SP, mineral abrasão Escova de arame Escovas de arame 3CS, 4CS, 3SS, metálico Coroa de perfuração diamantada Fazer furos em DD­M14 mineral...
  • Page 117 AG 4S-22-125 Rosca do veio de accionamento Comprimento do veio 22 mm Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de armazenagem −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Bateria Tensão de serviço da bateria 21,6 V...
  • Page 118 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
  • Page 119 ▶ Fixe um mosquetão do cabo de segurança para ferramentas no dispositivo de segurança e o segundo mosquetão a uma estrutura de suporte. Verifique se ambos os mosquetões estão bem apertados. Observe os manuais de instruções do dispositivo de segurança Hilti, bem como do cabo de segurança para ferramentas Hilti.
  • Page 120 Discos diamantados têm de ser substituídos logo que a capacidade de corte ou rebarbar diminua claramente. Isso acontece em geral quando a altura dos segmentos diamantados é inferior a 2 mm. Outros tipos de discos têm de ser substituídos logo que a capacidade de corte diminui claramente ou partes da rebarbadora angular (excepto o disco), durante o trabalho, entram em contacto com o material a trabalhar.
  • Page 121 8. Liberte o botão de bloqueio do veio. 6.9.4 Desmontar o Kwik lock Caso não seja possível desapertar à mão a porca de aperto rápido Kwik lock, aplique uma chave de aperto na porca de aperto rápido e rode a chave de aperto no sentido contrário ao dos ponteiros do relógio.
  • Page 122 (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. • Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó...
  • Page 123 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...

  • Page 124: It Manuale D'istruzioni Originale

    ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
  • Page 125 Rispettare il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare elettroutensili o batterie tra i rifiuti domestici Hilti Batteria al litio Hilti Caricabatteria 1.2.3 Simboli nelle figure Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
  • Page 126 L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono archiviate qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
  • Page 127 Sicurezza elettrica ▶ La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi elettrici dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
  • Page 128 ▶ Effettuare accuratamente la manutenzione degli attrezzi elettrici e degli accessori. Verificare che le parti mobili funzionino perfettamente senza incepparsi, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'attrezzo elettrico stesso. Far riparare le parti danneggiate prima d'impiegare l'attrezzo.
  • Page 129 ▶ Gli utensili con inserto filettato devono essere perfettamente adatti alla filettatura del mandrino di levigatura. In caso di utensili montati con flangia, il diametro del foro dell'utensile deve essere adatto al diametro di attacco della flangia. Gli utensili non perfettamente fissati all'attrezzo elettrico ruotano in modo irregolare, vibrano considerevolmente e possono provocare la perdita di controllo dell'attrezzo.
  • Page 130 ▶ Non avvicinare mai le mani agli utensili rotanti. In caso di contraccolpo, l'utensile può toccare la mano dell'utilizzatore. ▶ Tenere il corpo lontano dall'area in cui si può spostare l'attrezzo elettrico in caso di contraccolpo. Il contraccolpo spinge l'attrezzo elettrico nella direzione opposta al movimento del disco da molatura sul punto in cui si è...
  • Page 131 ▶ Non tentare di tagliare in modo curvilineo. Un sovraccarico del disco da taglio aumenta la sollecitazione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi e di conseguenza aumenta la possibilità di un contraccolpo o di una rottura del disco, che può causare lesioni di grave entità. Indicazioni di sicurezza particolari per lavori di carteggiatura: ▶...
  • Page 132 ▶ I prodotti vengono eseguite frequenti lavorazioni su materiali conduttori, far controllare a intervalli regolari gli strumenti sporchi presso un Centro Riparazioni Hilti. In circostanze sfavorevoli, la polvere eventualmente presente sulla superficie dell'attrezzo, soprattutto se proveniente da materiali conduttori, oppure l'umidità, possono causare scosse elettriche.
  • Page 133 Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio. → Pagina 137 Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR.
  • Page 134 La lavorazione del metallo con questa protezione non è permessa. 3.11 Indicazioni della batteria al litio Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria. 3.11.1 Indicazione del livello di carica e dei messaggi di errore AVVERTIMENTO Pericolo di lesioni per la caduta della batteria! ▶...
  • Page 135 Un (1) LED si accende con luce gialla La batteria al litio e il relativo prodotto non sono compatibili. Rivolgersi al Centro Riparazioni Hilti. Un (1) LED lampeggia rapidamente con luce rossa La batteria al litio è bloccata e non può essere ulte- riormente utilizzata.
  • Page 136 Dischi Tipo Applicazione Sigla Materiale di fondo Disco da taglio abrasivo Troncatura, taglio AC­D metallico longitudinale Disco da taglio diamantato Troncatura, taglio DC-TP, DC­D (SPX, minerale longitudinale SP, P) Disco da sgrosso abrasivo Sgrossatura AG­D, AF­D, AN­D metallico Disco da sgrosso diamantato Sgrossatura DG­CW (SPX, SP, minerale...
  • Page 137 AG 4S-22-125 Massimo diametro del disco 125 mm Peso secondo la procedura 01 EPTA senza batte- 2,1 kg Filettatura del mandrino Lunghezza mandrino 22 mm Temperatura ambiente durante il funzionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura di magazzinaggio −20 ℃...
  • Page 138 Pericolo di lesioni dovuto alla caduta utensile e/o degli accessori ▶ Utilizzare esclusivamente il cavo di ancoraggio utensile Hilti raccomandato per il prodotto. ▶ Prima di ogni utilizzo, controllare che il punto di fissaggio del cavo di ancoraggio utensile non presenti danni.
  • Page 139 ▶ Fissare un moschettone della fune di sicurezza dell'utensile al dispositivo anticaduta e il secondo moschettone a una struttura portante. Controllare che i due moschettoni siano fissati in modo sicuro. Rispettare le istruzioni per l'uso del dispositivo anticaduta Hilti e delle funi di sicurezza utensili Hilti. Montaggio dell'impugnatura laterale ▶...
  • Page 140 Montaggio o smontaggio dell'utensile PRUDENZA Pericolo di lesioni. L'utensile si può surriscaldare. ▶ In occasione del cambio utensile, indossare appositi guanti di protezione. Le mole diamantate devono essere sostituite non appena si percepisce un evidente calo delle prestazioni di taglio o levigatura. In linea di massima, ciò si verifica quando l'altezza dei segmenti diamantati è...
  • Page 141 4. Applicare l'utensile. 5. Avvitare il dado di serraggio rapido Kwik lock finché non viene in contatto con l'utensile inserito. ▶ La dicitura Kwik lock è visibile quando il dado di serraggio è avvitato. 6. Premere e tenere premuto il pulsante di bloccaggio del mandrino. 7.
  • Page 142 (ad es. non immergerla nell'acqua né lasciarla sotto la pioggia). Se una batteria è stata eccessivamente bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. • Tenere la batteria priva di olio e grasso esterni. Evitare che la polvere o la sporcizia si accumulino inutilmente nella batteria.
  • Page 143 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...

  • Page 144: Pl Oryginalna Instrukcja Obsługi

    ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.
  • Page 145 W niniejszej instrukcji obsługi zastosowano następujące symbole: Przestrzegać instrukcji obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych Hilti Akumulator Li­Ion Hilti Ładowarka 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole: Te liczby odnoszą...
  • Page 146 Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym pra- wem i obowiązującymi normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
  • Page 147 ▶ Podczas pracy przy użyciu elektronarzędzia nie należy zezwalać na zbliżanie się dzieci i innych osób. W wyniku odwrócenia uwagi można stracić kontrolę nad urządzeniem. Bezpieczeństwo elektryczne ▶ Wtyczka elektronarzędzia musi pasować do gniazda. W żadnym wypadku nie wolno modyfikować wtyczki.
  • Page 148 ▶ Należy starannie konserwować elektronarzędzia i osprzęt. Kontrolować, czy ruchome części funkcjonują bez zarzutu i nie są zablokowane, czy części nie są popękane ani uszkodzone w takim stopniu, że mogłoby to mieć negatywny wpływ na prawidłowe funkcjonowanie elektronarzędzia. Przed przystąpieniem do eksploatacji urządzenia należy zlecić naprawę uszkodzonych części. Przyczyną...
  • Page 149 ▶ Średnica i grubość narzędzia roboczego muszą być zgodne z wartościami podanymi dla sto- sowanego elektronarzędzia. W przypadku błędnie wymierzonego narzędzia roboczego nie będzie zapewniona wystarczająca ochrona ani kontrola. ▶ Narzędzia robocze z gwintowanymi otworami mocującymi muszą dokładnie pasować do gwintu wrzeciona szlifierki.
  • Page 150 przy rozruchu. Personel obsługujący może, dzięki zastosowaniu odpowiednich środków ostrożności, zapanować nad siłami odrzutu i reakcjami urządzenia. ▶ Trzymać ręce z dala od obracających się narzędzi roboczych. Przy odrzucie narzędzie robocze może przejechać wzdłuż dłoni. ▶ Unikać kontaktu z obszarem, w którym elektronarzędzie wykonuje ruchy na skutek odbicia zwrotnego.
  • Page 151 ▶ Szczególną ostrożność należy zachować podczas wykonywania "cięć wgłębnych" w ścianach lub innych miejscach, których wnętrza nie widać. Zagłębiająca się tarcza może w trakcie przecinania przewodów gazowych lub wodociągowych, przewodów elektrycznych lub innych materiałów spowodo- wać odbicie zwrotne. ▶ Nigdy nie należy próbować cięcia w kształcie łuku. Przeciążanie tarczy do cięcia może prowadzić do zbyt dużych naprężeń, a w konsekwencji do zakleszczenia, zblokowania tarczy oraz niebezpieczeństwa odbicia zwrotnego lub pęknięcia ściernicy, co może spowodować...
  • Page 152 ▶ W razie częstego wykonywania prac z użyciem materiałów przewodzących zabrudzone urządzenia należy regularnie przekazywać do kontroli w serwisie Hilti. Osadzający się na powierzchni urządzenia pył, w szczególności od zwiercin materiałów przewodzących, jak również wilgoć mogą przy niekorzystnych warunkach prowadzić...
  • Page 153 Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania Hilti akumulatorów litowo-jonowych”.
  • Page 154 System szlifierski przystosowany jest tylko do okazyjnego szlifowania podłoża mineralnego przy użyciu diamentowych tarcz wieńcowych. Obróbka metalu w połączeniu z tą osłoną jest niedozwolona. 3.11 Wskazania akumulatora litowo-jonowego Akumulatory litowo-jonowe Hilti Nuron mogą wyświetlać stan naładowania, komunikaty o błędach oraz stan pracy. Polski 2252233 *2252233*...
  • Page 155 Akumulator litowo-jonowy jest całkowicie rozłado- wany. Naładować akumulator. Jeśli po naładowaniu akumulatora dioda LED nadal szybko miga, skontaktować się z serwisem Hilti. Jedna (1) dioda LED szybko miga na żółto Akumulator litowo-jonowy lub związany z nim pro- dukt jest przeciążony, zbyt gorący, zbyt zimny lub wystąpiła inna usterka.
  • Page 156 Materiały eksploatacyjne Należy stosować wyłącznie wzmocnione włóknem tarcze abrazyjne o maks. Ø 125 mm, które dopuszczone są do eksploatacji z minimalną prędkością obrotową 11000 obr./min oraz prędkością obwodową 80 m/s. Maksymalna grubość tarczy może wynosić 7 mm. UWAGA! Podczas cięcia i wykonywania nacięć za pomocą tarcz do cięcia należy zawsze stosować standardową...
  • Page 157 Poz. Wyposażenie AC­D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14 Talerz wsporczy — ✓ — — — — (tarcza fibrowa) Dane techniczne AG 4S-22-125 Napięcie znamionowe 21,6 V Znamionowa prędkość obrotowa 8 500 obr./min Maksymalna średnica tarczy 125 mm...
  • Page 158 3. Skontrolować prawidłowe zamocowanie akumulatora. Zdejmowanie akumulatora 1. Nacisnąć przycisk odblokowujący akumulatora. 2. Wyjąć akumulator z produktu. Montaż zabezpieczenia przed upadkiem Hilti (opcjonalnie) Podczas pracy z urządzeniem koniecznie przestrzegać krajowych wymogów dotyczących prac na wysokości. Przestrzegać instrukcji obsługi zabezpieczenia przed upadkiem.
  • Page 159 ▶ Skontrolować punkt mocowania linki asekuracyjnej narzędzia przed każdym użyciem pod kątem potencjalnych uszkodzeń. Przestrzegać krajowych wytycznych dla prac na wysokości. Do tego produktu używać wyłącznie zabezpieczenia przed upadkiem Hilti i linki asekuracyjnej Hilti, jako zestawu zabezpieczającego przed upadkiem narzędzia #2261970. ▶ Przymocować zabezpieczenie przed upadkiem za otwory montażowe do akcesoriów.
  • Page 160 1. Założyć przednią pokrywę zamkniętą stroną do góry na standardową osłonę ochronną. ▶ Blokada musi się słyszalnie zatrzasnąć. 2. W celu demontażu, otworzyć blokadę przedniej pokrywy. 3. Zdjąć przednią pokrywę z osłony standardowej ochronną. Montaż lub demontaż narzędzi roboczych OSTROŻNIE Niebezpieczeństwo obrażeń...
  • Page 161 1. Oczyścić kołnierz mocujący oraz nakrętkę mocującą. 2. Sprawdzić, czy w kołnierzu mocującym jest pierścień uszczelniający o przekroju okrągłym i czy nie jest on uszkodzony. ▶ Wymienić brakujący lub uszkodzony pierścień o przekroju okrągłym. 3. Nałożyć kołnierz mocujący na wrzeciono tak, aby dokładnie przylegał i nie mógł się obracać. 4.
  • Page 162 Unikać narażania akumulatora na niepotrzebne zapylenie lub zabrudzenie. Nigdy nie narażać akumulatora na działanie wysokiej wilgotności (np. nie zanurzyć w wodzie ani nie pozostawiać na deszczu). Jeśli akumulator został zamoczony, należy traktować go jak akumulator uszkodzony. Odizolować go w niepalnym pojemniku lub zwrócić się do serwisu Hilti. Polski 2252233...
  • Page 163 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Transport i przechowywanie narzędzi akumulatorowych i akumulatorów Transport OSTROŻNIE...
  • Page 164 ▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania.

  • Page 165: Cs Originální Návod K Obsluze

    V tomto návodu k obsluze jsou použité následující symboly: Řiďte se návodem k obsluze Pokyny k používání a ostatní užitečné informace Zacházení s recyklovatelnými materiály Elektrická zařízení a akumulátory nevyhazujte do směsného odpadu Hilti Lithium-iontový akumulátor Nabíječka Hilti 1.2.3 Symboly na obrázcích Na obrázcích jsou použity následující symboly: Tato čísla odkazují...
  • Page 166 Výrobce prohlašuje na výhradní zodpovědnost, že zde popsaný výrobek odpovídá platným zákonům a splňuje platné normy. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
  • Page 167 Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu. Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené z akumulátoru (bez síťového kabelu). Bezpečnost pracoviště ▶ Pracoviště musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům. ▶...
  • Page 168 ▶ O elektrické nářadí a příslušenství se pečlivě starejte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda díly nejsou prasklé nebo poškozené tak, že by byla narušena funkce elektrického nářadí. Poškozené díly nechte před použitím nářadí opravit. Mnoho úrazů má na svědomí...
  • Page 169 ▶ Nepoužívejte poškozené nástroje. Před každým použitím nářadí kontrolujte, zda se na brusných kotoučích neodlupuje a netrhá brusivo, zda brusné talíře nemají trhlinky nebo nejsou opotřebované, u drátěných kartáčů pak, zda jim nechybí nebo nejsou polámané drátky. Když elektrické nářadí nebo nástroj spadne, zkontrolujte, zda nedošlo k poškození, nebo použijte nepoškozený...
  • Page 170 Zvláštní bezpečnostní pokyny pro broušení a rozbrušování: ▶ Používejte výhradně brusné nástroje schválené pro dané elektrické nářadí a odpovídající ochranný kryt. Brusné nástroje, které nejsou pro toto elektrické nářadí určené, nemohou být dostatečně zakryté, a jsou proto nebezpečné. ▶ Profilované brusné kotouče se musí montovat tak, aby jejich brusná plocha nepřesahovala přes úroveň...
  • Page 171 ▶ Při časté práci s vodivými materiály nechte znečištěné výrobky v pravidelných intervalech zkontrolovat v servisu Hilti. Prach usazený na povrchu nářadí, především z vodivých materiálů, nebo vlhkost mohou za nepříznivých podmínek vést k úrazu elektrickým proudem.
  • Page 172 Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Obraťte se na servis Hilti nebo si přečtěte dokument „Pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti“.
  • Page 173 řezání za sucha. • Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti Nuron typové řady B 22. Pro optimální výkon doporučuje firma Hilti pro tento výrobek akumulátory uvedené v tabulce na konci tohoto návodu k obsluze. •...
  • Page 174 Obrábění kovů je s tímto krytem zakázáno. 3.11 Ukazatele lithium-iontového akumulátoru Lithium-iontové akumulátory Hilti Nuron mohou zobrazovat stav nabití, chybová hlášení a stav akumulátoru. 3.11.1 Ukazatele stavu nabití a chybová hlášení VÝSTRAHA Nebezpečí poranění způsobené padajícím akumulátorem! ▶ Při zasunutém akumulátoru po stisknutí odjišťovacího tlačítka zkontrolujte, zda akumulátor znovu správně...
  • Page 175 Hilti. Jedna (1) LED svítí žlutě Lithium-iontový akumulátor a s ním spojený výro- bek nejsou kompatibilní. Obraťte se na servis Hilti. Jedna (1) LED bliká rychle červeně Lithium-iontový akumulátor je zablokovaný a nelze dále používat. Obraťte se na servis Hilti.
  • Page 176 Přiřazení kotoučů k použitému vybavení Poz. Vybavení AC­D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14 Ochranný kryt (stan- ✓ ✓ ✓ ✓ ✓ ✓ dardní) Přední kryt (ve ✓ — — —...
  • Page 177 Okolní teplota při provozu −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Skladovací teplota −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Teplota akumulátoru na začátku nabíjení −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Informace o hlučnosti a hodnoty vibrací...
  • Page 178 ▶ Před každým použitím zkontrolujte upevňovací bod záchytného lana nářadí, zda není poškozený. Dodržujte národní předpisy pro práce ve výšce. Jako pojistku proti pádu používejte pro tento výrobek výhradně kombinaci pojistného pásku Hilti a záchytného lana nářadí Hilti #2261970. ▶ Upevněte pojistný pásek do montážních otvorů pro příslušenství. Zkontrolujte, zda bezpečně drží.
  • Page 179 6.7.2 Nastavení standardního ochranného krytu ▶ Stiskněte odjišťovací tlačítko krytu a ochranný kryt otočte do požadované polohy tak, aby zaskočil. 6.7.3 Demontáž standardního ochranného krytu 1. Stiskněte odjišťovací tlačítko krytu a ochranný kryt otočte tak, aby trojúhelníkové značky na ochranném krytu a na výrobku směřovaly proti sobě.
  • Page 180 6.9.3 Montáž Kwik lock VÝSTRAHA Nebezpečí prasknutí. Při příliš silném opotřebení může rychloupínací matice Kwik lock prasknout. ▶ Dbejte na to, aby rychloupínací matice Kwik lock nepřišla při práci do kontaktu s podkladem. ▶ Nepoužívejte poškozené rychloupínací matice Kwik lock. Místo standardní...
  • Page 181 Obsluha Zapnutí 1. Stiskněte zadní část vypínače. 2. Posuňte vypínač dopředu. ▶ Motor běží. 3. Vypínač zaaretujte. Broušení VÝSTRAHA Nebezpečí poranění. Nástroj se může náhle zablokovat nebo zaseknout. ▶ Výrobek používejte s postranní rukojetí a držte nářadí vždy pevně oběma rukama. Nenechte nástroj uváznout a nevyvíjejte na výrobek příliš...
  • Page 182 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Přeprava a skladování...

  • Page 183: Sk Originálny Návod Na Obsluhu

    ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
  • Page 184 V tomto návode na obsluhu sa používajú nasledujúce symboly: Dodržiavajte návod na obsluhu Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu Hilti Lítiovo-iónový akumulátor Hilti Nabíjačka 1.2.3 Symboly na obrázkoch Na vyobrazeniach sa používajú nasledujúce symboly: Tieto čísla odkazujú...
  • Page 185 Výrobca na vlastnú zodpovednosť vyhlasuje, že tu opísaný výrobok zodpovedá platným právnym predpisom a normám. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technická dokumentácia je uložená tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné...
  • Page 186 ▶ Nepracujte s elektrickým náradím vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu spôsobiť vznietenie prachu alebo výparov. ▶ Pri používaní elektrického náradia dbajte na bezpečnú vzdialenosť detí a iných osôb. Pri odpútaní pozornosti od práce môžete stratiť...
  • Page 187 ▶ Elektrické náradie a príslušenstvo starostlivo udržiavajte. Skontrolujte, či pohyblivé časti náradia bezchybne fungujú a nezasekávajú sa, či nie sú niektoré časti zlomené alebo poškodené v takom rozsahu, že to ovplyvňuje fungovanie elektrického náradia. Poškodené časti dajte pred použitím náradia opraviť. Mnohé úrazy sú zapríčinené nesprávne a nedostatočne udržiavaným elektrickým náradím.
  • Page 188 na elektrické náradie presne, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu viesť k strate kontroly. ▶ Nepoužívajte žiadne poškodené vkladacie nástroje. Pred každým použitím takých vkladacích nástrojov ako sú brúsne kotúče, skontrolujte, či na brúsnych kotúčoch nie sú vyštrbenia a trhliny, či brúsne taniere nemajú...
  • Page 189 ▶ Zabráňte tomu, aby sa vaše telo dostalo do oblasti, do ktorej sa elektrické náradie pohybuje pri spätnom ráze. Spätný ráz vymrští elektrické náradie do opačného smeru voči pohybu brúsneho kotúča na mieste zablokovania. ▶ Mimoriadne opatrne postupujte v oblasti rohov, ostrých hrán a podobne. Zabráňte tomu, aby sa pracovné...
  • Page 190 Osobitné bezpečnostné pokyny na leštenie: ▶ Nepripustite prítomnosť žiadnych voľných súčastí leštiaceho krytu, najmä upevňovacích šnúrok. Upevňovacie šnúrky skryte alebo ich skráťte. Voľné, otáčajúce sa upevňovacie šnúrky by mohli spôsobiť zachytenie vašich prstov, alebo by sa mohli zachytiť v obrobku. Osobitné...
  • Page 191 ▶ Znečistené výrobky pri častom opracúvaní elektricky vodivých materiálov dajte v pravidelných intervaloch skontrolovať v servisnom stredisku Hilti. Prach zachytený na povrchu zariadenia, predovšetkým vodivými materiálmi, alebo vlhkosť môžu za nepriaznivých podmienok viesť k úrazu elektrickým prúdom.
  • Page 192 Uhlová brúska, bočná rukoväť, štandardný ochranný kryt, predný kryt, upínacia príruba, upínacia matica, upínací kľúč, prachový filter, návod na používanie. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group Výrobok je vybavený rýchlym vypínaním ATC (Active Torque Control).
  • Page 193 Opracúvanie kovov je s týmto krytom zakázané. 3.11 Indikácie lítiovo-iónového akumulátora Lítiovo-iónové akumulátory Hilti Nuron môžu zobrazovať stav nabitia, hlásenia chýb a stav akumulátora. 3.11.1 Zobrazenia stavu nabitia a hlásení chýb VAROVANIE Nebezpečenstvo poranenia pádom akumulátora! ▶ Po vložení akumulátora sa po stlačení odisťovacieho tlačidla uistite, či akumulátor opäť správne zapadol do používaného výrobku.
  • Page 194 Uveďte výrobok a akumulátor na odporúčanú pra- covnú teplotu a nepreťažujte výrobok pri jeho pou- žívaní. Ak hlásenie pretrváva, obráťte sa na servis Hilti. Jedna (1) LED svieti nažlto Lítiovo-iónový akumulátor a súvisiaci výrobok nie sú kompatibilné. Obráťte sa na servis Hilti.
  • Page 195 Priradenie kotúčov k používanej výbave Poz. Výbava AC­D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14 Ochranný kryt (štan- ✓ ✓ ✓ ✓ ✓ ✓ dard) Zakrytovanie vpredu ✓ — — — ✓...
  • Page 196 Teplota okolia počas prevádzky −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Teplota pri skladovaní −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Teplota akumulátora na začiatku nabíjania −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Hodnoty hluku a vibrácií...
  • Page 197 ▶ Pred každým použitím skontrolujte upevňovací bod prídržného lanka na náradí, či nie je poškodený. Dodržiavajte národné smernice pre práce vo výške. Ako ochranu proti pádu používajte pre tento výrobok výlučne kombináciu poistky proti pádu Hilti a prídržného lanka na náradie Hilti #2261970.
  • Page 198 6.7.1 Montáž štandardného ochranného krytu Ochranný kryt je vybavený kódovacími výčnelkami, ktoré zaručujú, že sa dá namontovať iba ochranný kryt, ktorý je vhodný k danému výrobku. Ochranný kryt s kódovacími výčnelkami zapadne do uchytenia krytu výrobku. 1. Ochranný kryt nasaďte na krk vretena tak, aby boli obidve trojuholníkové značky na ochrannom kryte a na výrobku oproti sebe.
  • Page 199 7. Upínacím kľúčom pevne utiahnite upínaciu maticu, následne uvoľnite aretačné tlačidlo vretena a odstráňte upínací kľúč. 6.9.2 Demontáž vkladacieho nástroja VAROVANIE Nebezpečenstvo zlomenia a zničenia. Pokiaľ stlačíte aretačné tlačidlo vretena, keď sa vreteno točí, môže sa nástroj uvoľniť. ▶ Aretačné tlačidlo vretena stláčajte len pri zastavenom vretene. 1.
  • Page 200 2. Namontujte štandardný ochranný kryt. 3. Nasaďte drôtenú kefu a pevne ju rukou priskrutkujte. 4. Stlačte aretačné tlačidlo vretena a podržte ho stlačené. 5. Utiahnite drôtenú kefu vhodným vidlicovým kľúčom. 6. Následne uvoľnite aretačné tlačidlo vretena a odstráňte vidlicový kľúč. 6.9.7 Montáž...
  • Page 201 Po prácach spojených so starostlivosťou a udržiavaním výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich bezchybné fungovanie. Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group...
  • Page 202 Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.

  • Page 203: Hu Eredeti Használati Utasítás

    Tartsa be a használati utasítást Alkalmazási útmutatók és más hasznos információk Újrahasznosítható anyagokkal való bánásmód Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe Hilti lítium­ion akku Hilti töltőkészülék 1.2.3 Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk:...
  • Page 204 Ezek a számok a jelen használati utasítás elején található ábrákra vonatkoznak. A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától. Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma- gyarázatában lévő számokra utalnak. Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.
  • Page 205 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek. Az alábbi biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez...
  • Page 206 ▶ Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. ▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó...
  • Page 207 Szerviz ▶ Az elektromos kéziszerszámot csak szakképzett személyzet javíthatja, kizárólag eredeti pótalkat- részek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad. ▶ Soha ne javítsa a sérült akkut. Az akkuk javítását csak a gyártó által felhatalmazott ügyfélszolgálatok végezhetik. Biztonsági tudnivalók minden munkához Biztonsági tudnivalók csiszoláshoz, csiszolópapírral történő...
  • Page 208 ▶ Szállítás, mozgatás közben ne működtesse az elektromos kéziszerszámot. A forgó betétszerszám elkaphatja a ruházatát, ha véletlenül hozzáér ahhoz, és a betétszerszám belefúródhat a testébe. ▶ Tisztítsa rendszeresen az elektromos kéziszerszám szellőzőnyílásait. A motor kompresszora port szív be a gépházba, a vastagon felgyülemlett fémpor elektromos veszélyt okozhat. ▶...
  • Page 209 ▶ Ha kétszer használható csiszolótestet használ, akkor használja mindig az adott felhasználási célnak megfelelő védőburkolatot. A nem megfelelő védőburkolat nem nyújt kielégítően védelmet, ami súlyos sérülésekhez vezethet. További különleges biztonsági tudnivalók csiszoláshoz és daraboló köszörüléshez: ▶ Kerülje el a darabolótárcsa blokkolását vagy a túl nagy rászorítóerőt. Ne végezzen túlságosan mély vágásokat.
  • Page 210 ▶ A szennyezett termékeket vezetőképes anyagokkal történt gyakori munkavégzés esetén rendszeres időközönként ellenőriztetni kell a Hilti Szervizzel. A gép felületére tapadó por, mindenekelőtt az elektromosan vezető anyagok pora, illetve a nedvesség kedvezőtlen körülmények között áramütéshez vezethet.
  • Page 211 éghető anyagoktól elegendő távolságra. Hagyja lehűlni az akkut. Amennyiben egy óra elteltével még mindig túl forró az akku érintésre, akkor meghibásodott. Forduljon a Hilti Szervizhez vagy olvassa el a „Tudnivalók a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatban” c.
  • Page 212 • Ehhez a termékhez csak B 22-es típussorozatú Hilti Nuron Li­ion akkumulátorokat használjon. A termék optimális teljesítménye érdekében a Hilti a jelen használati utasítás végén található táblázatban megadott akkumulátorok használatát javasolja. • Ezekhez az akkumulátorokhoz csak a jelen használati utasítás végén található táblázatban megadott típusú...
  • Page 213 3.11 Li-ion akku megjelenítése A Hilti Nuron Li-ion akkuk megjelenítik a töltöttségi állapotot, a hibaüzeneteket és az akku állapotát. 3.11.1 A töltési állapot és hibaüzenetek megjelenítése FIGYELMEZTETÉS Sérülésveszély leeső akku miatt! ▶ Behelyezett akku esetén a kioldógomb megnyomása után győződjön meg arról, hogy az akkumulátort előírásszerűen helyezte vissza a termékbe, és az bepattant a helyére.
  • Page 214 Fogyóanyagok Csak műgyanta kötésű és szálerősített kivitelű, max. 125 mm Ø tárcsák használhatóak, amelyek legalább 11000 ford./perc fordulatszámhoz és 80 m/s kerületi sebességhez engedélyezettek. A tárcsavastagság max. 7 mm lehet. FIGYELEM! Darabolótárcsával végzett darabolás és bemetszés során mindig használja a kiegészítő elülső...
  • Page 215 Műszaki adatok AG 4S-22-125 Névleges feszültség 21,6 V Névleges fordulatszám 8 500 ford./perc Maximális tárcsaátmérő 125 mm A 01 EPTA-eljárásnak megfelelő tömeg, akku nél- 2,1 kg kül Hajtóorsó menete Orsóhossz 22 mm Környezeti hőmérséklet működés közben −17 ℃ … 60 ℃ (1 ℉...
  • Page 216 ▶ Minden használat előtt ellenőrizze a szerszámtartó heveder rögzítési pontjának sértetlenségét. Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz. A termék leesés elleni biztosításaként kizárólag a Hilti biztonsági leesésgátló és a Hilti szerszámtartó heveder #2261970 kombinációját használja. ▶ Rögzítse a leesés elleni biztosítót a tartozékok szerelési nyílásaiba. Ellenőrizze az akku stabil rögzítését.
  • Page 217 ▶ Rögzítse a szerszámtartó heveder egyik karabinerhorgát a biztonsági leesésgátlóra, a másik horgot pedig egy teherhordó szerkezetre. Ellenőrizze a karabinerhorog stabil rögzítést. Vegye figyelembe a Hilti biztonsági leesésgátló, valamint a Hilti szerszámtartó heveder használati utasítását. Oldalsó markolat felszerelése ▶ Csavarja be az oldalsó markolatot az erre szolgáló menetes hüvelyek egyikébe.
  • Page 218 A gyémánttárcsákat cserélni kell, mihelyt jelentősen csökken vágó­, ill. csiszolóteljesítményük. Ez általánosságban akkor következik be, ha a gyémántszegmensek magassága 2 mm-nél kisebb. Az egyéb tárcsatípusokat akkor kell cserélni, ha a vágóteljesítmény jelentősen csökken, vagy a sarokcsiszoló részei (a tárcsán kívül) a munkadarabhoz hozzáérnek. Az abrazív tárcsákat a szavatossági idő...
  • Page 219 6.9.4 Kwik lock leszerelése Ha a Kwik lock gyorsrögzítő anya kézzel nem lazítható ki, helyezze a feszítőkulcsot a gyorsrögzítő anyára, majd forgassa el a feszítőkulcsot az óramutató járásával ellentétes irányba. Soha ne használjon csőfogót. A Kwik lock gyorsrögzítő anya megsérülhet a nem megfelelő szerszám használata esetén. 1.
  • Page 220 Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze azok kifogástalan működését. A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group Magyar...
  • Page 221 Üzemzavar esetén vegye figyelembe az akkumulátor töltésállapot- és hibakijelzését. Lásd a Li-ion akkuk kijelzései című fejezetet. A táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez. Üzemzavar Lehetséges ok Megoldás...

  • Page 222: Sl Originalna Navodila Za Uporabo

    ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
  • Page 223 Upoštevajte navodila za uporabo Navodila za uporabo in druge uporabne informacije Ravnanje z materiali, ki jih je mogoče znova uporabiti Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki Hilti Litij-ionska akumulatorska baterija Hilti Polnilnik 1.2.3 Simboli na slikah Na slikah so uporabljeni naslednji simboli: Te številke označujejo slike na začetku teh navodil za uporabo.
  • Page 224 Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu...
  • Page 225 Varnost oseb ▶ Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko privede do resnih poškodb. ▶...
  • Page 226 ▶ Ne uporabljajte poškodovanih ali spremenjenih akumulatorskih baterij. Poškodovane in spremenjene akumulatorske baterije se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozijo ali nevarnost poškodb. ▶ Akumulatorske baterije ne izpostavljajte ognju ali previsokim temperaturam. Ogenj in temperature nad 130 °C (265 °F) lahko povzročijo eksplozije. ▶...
  • Page 227 ▶ Redno čistite prezračevalne odprtine svojega električnega orodja. Ventilator motorja vleče prah v ohišje, velika količina zbranega kovinskega prahu pa lahko povzroči nevarnosti električnega izvora. ▶ Električnega orodja ne uporabljajte v bližini gorljivih snovi. Gorljiva snov se lahko zaradi isker vname. ▶...
  • Page 228 ▶ Če se rezalna plošča zatakne ali ko prekinete delo, izklopite orodje in ga držite pri miru toliko časa, da se plošča ustavi. Dokler se rezalna plošča vrti, je ne poskušajte povleči iz reza, sicer lahko pride do povratnega udarca. Ugotovite in odpravite vzroke zatikanja. ▶...
  • Page 229 ▶ Pri pogosti obdelavi prevodnih materialov naj umazan izdelek redno pregledajo pri servisni službi Hilti. Prah, ki se sprijema na površino orodja (še posebej na prevodnih materialih), ali vlaga lahko v neugodnih razmerah povzročita električni udar.
  • Page 230 Kotni brusilnik, stranski ročaj, standardni zaščitni pokrov, sprednji pokrov, vpenjalna prirobnica, vpenjalna matica, zatezni ključ, filter za prah, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group Izdelek je opremljen z elektronskim hitrim izklopom ATC (Active Torque Control).
  • Page 231 Brusilni sistem je namenjen priložnostnemu brušenju mineralnih površin z diamantnimi lončastimi brusi. Obdelovanje kovin s tem pokrovom je prepovedano. 3.11 Prikaz litij-ionske akumulatorske baterije Litij-ionske akumulatorske baterije Hilti Nuron lahko prikažejo stanje napolnjenosti, sporočila o napakah in stanje akumulatorske baterije. 3.11.1 Prikazi za stanje napolnjenosti in sporočila o napakah OPOZORILO Nevarnost poškodb zaradi padajoče akumulatorske baterije!
  • Page 232 Odčitavanje stanja akumulatorske baterije se ni utripa ena (1) LED-dioda hitro rumeno. moglo zaključiti. Ponovite postopek ali pa se obr- nite na servisno službo Hilti. Vse LED-diode zasvetijo ena za drugo in nato sveti Če lahko priključen izdelek še naprej uporabljate, je ena (1) LED-dioda neprekinjeno rdeče.
  • Page 233 Uporaba Kratka oznaka Podlaga Diamantna rezalno-brusilna plošča Rezanje, zarezova- DC-TP, DC­D (SPX, mineralni materiali SP, P) Abrazivna plošča za grobo brušenje Grobo brušenje AG­D, AF­D, AN­D kovine Diamantna plošča za grobo brušenje Grobo brušenje DG­CW (SPX, SP, mineralni materiali Žična krtača Žične krtače 3CS, 4CS, 3SS, kovine...
  • Page 234 AG 4S-22-125 Temperatura okolice med delovanjem −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura skladiščenja −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Akumulatorska baterija Delovna napetost akumulatorske baterije 21,6 V Teža akumulatorske baterije Glejte konec navodil za uporabo Temperatura okolice med delovanjem −17 ℃...
  • Page 235 OPOZORILO Nevarnost poškodb zaradi padajočega orodja in/ali pribora! ▶ Uporabljajte le držalno zanko za orodje Hilti, ki je priporočena za vaš izdelek. ▶ Pred vsako uporabo preverite, ali je pritrdilna točka držalne zanke za orodje poškodovana. Upoštevajte nacionalne smernice za delo na višini.
  • Page 236 ▶ Upoštevajte navodila za montažo ustreznega zaščitnega pokrova. 6.7.1 Montaža standardnega zaščitnega pokrova Zaščitni pokrov ima kodirni mehanizem, ki zagotavlja, da se na izdelek lahko namesti le ustrezni zaščitni pokrov. Zaščitni pokrov s kodirnim mehanizmom se usede v sprejemni del na izdelku. 1.
  • Page 237 7. Z zateznim ključem dobro zategnite vpenjalno matico, izpustite gumb za blokado vretena in odstranite zatezni ključ. 6.9.2 Demontaža nastavka OPOZORILO Nevarnost preloma ali uničenja. Če boste med vrtenjem vretena pritisnili gumb za blokado vretena, se lahko nastavek loči od orodja. ▶...
  • Page 238 5. Žično krtačo zategnite z ustreznim viličastim ključem. 6. Izpustite gumb za blokado vretena in odstranite viličasti ključ. 6.9.7 Montaža vlaknene plošče 1. Montirajte stranski ročaj. → stran 229 2. Montirajte standardni zaščitni pokrov. 3. Namestite podporni krožnik in vlakneno ploščo ter jo zategnite z vpenjalno matico. 4.
  • Page 239 Po končani negi in vzdrževanju namestite vse zaščitne priprave in preverite, ali delujejo brezhibno. Za varno delo uporabljajte le originalne nadomestne dele in potrošni material. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group Transport in skladiščenje akumulatorskih orodij in akumulatorskih baterij...
  • Page 240 ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala.

  • Page 241: Hr Originalne Upute Za Uporabu

    ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! Proizvajalčeva garancija ▶ V primeru vprašanj o garancijskih pogojih se obrnite na lokalnega partnerja Hilti. Dodatne informacije Dodatne informacije o uporabi, tehnologiji, varstvu okolja in recikliranju najdete na naslednji povezavi: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374...
  • Page 242 Hilti Litij-ionska akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama: Ovi brojevi odnose se na određene slike na početku ovih uputa za uporabu. Numeriranjem na slikama se navodi redoslijed radnih koraka i može odstupati od radnih koraka u tekstu.
  • Page 243 Proizvođač pod vlastitom odgovornošću izjavljuje da je ovdje opisani proizvod sukladan s važećim zakonodavstvom i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
  • Page 244 ▶ Nemojte se uljuljati u lažnu sigurnost i obratite pozornost na sigurnosna pravila za električne alate iako ste nakon česte uporabe upoznati s električnim alatom. Nepažljivo rukovanje može u djeliću sekunde uzrokovati teške tjelesne ozljede. Uporaba i rukovanje električnim alatom ▶...
  • Page 245 ▶ Nemojte modificirati ovaj električni alat tako da radi na način koji proizvođač alata nije posebno konstruirao i specificirao. Takva preinaka može dovesti do gubitka kontrole i prouzročiti teške tjelesne ozljede. ▶ Ne upotrebljavajte pribor koji proizvođač nije specijalno razvio i dopustio za ovaj električni alat. Sama mogućnost pričvršćivanja pribora na vaš...
  • Page 246 ▶ Nikad ne stavljajte ruku blizu rotirajućih nastavaka. Nastavak bi vam kod povratnog udarca mogao preći preko ruke. ▶ Maknite tijelo iz područja u koje bi se uslijed povratnog udarca električni alat mogao pomaknuti. Povratni udarac pokreće električni alat u smjeru suprotnom od kretanja brusne ploče na mjestu blokade. ▶...
  • Page 247 Posebne sigurnosne napomene za poliranje: ▶ Ne ostavljajte labave dijelove štitnika za poliranje, prije svega pričvrsne vrpce. Pospremite ili skratite pričvrsne vrpce. Labave pričvrsne vrpce, koje se rotiraju, mogu vam zahvatiti prste ili se zaplesti u predmet obrade. Posebne sigurnosne napomene za rad sa žičanim četkama: ▶...
  • Page 248 Ostavite akumulatorsku bateriju da se ohladi. Ako je nakon jednog sata akumulatorska baterija još uvijek vruća da je ne možete primiti rukom, onda je u kvaru. Obratite se Hilti servisu ili pročitajte dokument „Napomene za sigurnost i primjenu Hilti litij-ionskih akumulatorskih baterija“.
  • Page 249 Kutna brusilica, bočni rukohvat, standardni štitnik, prednji pokrov, stezna prirubnica, stezna matica, stezni ključ, filtar za prašinu, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group Proizvod je opremljen elektronskim brzim isključivanjem ATC (Active Torque Control).
  • Page 250 Obrada metala s ovim štitnikom je zabranjena. 3.11 Indikatori litij-ionske akumulatorske baterije Hilti Nuron litij-ionske akumulatorske baterije mogu prikazati stanje napunjenosti, poruke pogreške i stanje akumulatorske baterije. 3.11.1 Indikatori stanja napunjenosti i poruke pogreške UPOZORENJE Opasnost od ozljede uslijed pada akumulatorske baterije! ▶...
  • Page 251 Proizvod i akumulatorsku bateriju dovedite na pre- poručenu radnu temperaturu i ne preopterećujte proizvod tijekom uporabe. Ako se poruka i dalje prikazuje, obratite se Hilti servisu. Jedna (1) LED dioda svijetli žuto Litij-ionska akumulatorska baterija i s njom pove- zan proizvod nisu kompatibilni.
  • Page 252 Raspored ploča za korištenu opremu Poz. Oprema AC­D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14 Štitnik (standardno) ✓ ✓ ✓ ✓ ✓ ✓ Prednji pokrov ✓ — — — ✓ — (zajedno s A) Štitnik za pra- —...
  • Page 253 Temperatura skladištenja −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura akumulatorske baterije na početku punjenja −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Informacije o buci i vrijednosti vibracije sukladno EN 60745 Razina zvučnog tlaka i razina titranja koje su navedene u ovim uputama, izmjerene su skladno normiranom postupku mjerenja te se mogu koristiti za međusobnu usporedbu električnih alata.
  • Page 254 ▶ Prije svake uporabe provjerite je li možda oštećena točka za pričvršćivanje pridržne trake za alat. Pridržavajte se nacionalnih smjernica za rad na visini. Kao osigurač od pada za ovaj proizvod upotrebljavajte samo kombinaciju Hilti zaštitu od pada s Hilti pridržnom trakom za alat #2261970.
  • Page 255 6.7.2 Premještanje standardnog štitnika ▶ Pritisnite gumb za deblokadu štitnika i štitnik okrećite u željeni položaj dok ne uskoči u ležište. 6.7.3 Demontaža standardnog štitnika 1. Pritisnite gumb za deblokadu štitnika i štitnik okrećite tako da obje trokutaste oznake na štitniku i na proizvodu budu usmjerene jedna prema drugoj.
  • Page 256 6.9.3 Montaža Kwik lock UPOZORENJE Opasnost od pucanja. Uslijed prevelike istrošenosti brzostezna matica Kwik lock može puknuti. ▶ Pazite da pri radu brzostezna matica Kwik lock nema dodira s podlogom. ▶ Ne koristite oštećenu brzosteznu maticu Kwik lock. Umjesto stezne matice može se opcionalno upotrijebiti brzostezna matica Kwik lock. Na taj se način nastavci mogu zamijeniti bez dodatnog alata.
  • Page 257 Rukovanje Uključivanje 1. Pritisnite stražnji dio prekidača za uključivanje/isključivanje. 2. Pritisnite prekidač za uključivanje/isključivanje prema naprijed. ▶ Motor radi. 3. Blokirajte prekidač za uključivanje/isključivanje. Brušenje UPOZORENJE Opasnost od ozljede. Nastavak može naglo blokirati ili se zaglaviti. ▶ Proizvod upotrebljavajte s bočnim rukohvatom i držite ga uvijek s obje ruke. Pazite da se nastavak ne zaglavi i izbjegavajte preveliki pritisak na proizvod.
  • Page 258 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li besprijekorno. Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji je odobrila tvrtka Hilti za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group Transport i skladištenje akumulatorskih alata i akumulatorskih baterija...
  • Page 259 U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok Rješenje Proizvod se ne može uključiti. Akumulatorska baterija je ispra- ▶ Zamijenite akumulatorsku bate- žnjena. riju i napunite praznu akumula- torsku bateriju.

  • Page 260: Sr Originalno Uputstvo Za Upotrebu

    Poštovanje uputstva za upotrebu Napomene o primeni i druge korisne informacije Rad sa reciklažnim materijalima Električne uređaje i baterije ne odlažite u kućni otpad Hilti Li-Ion akumulatorska baterija Hilti Punjač 1.2.3 Simboli na slikama Sledeći simboli se koriste na slikama: Ovi brojevi se odnose na odgovarajuću sliku sa početka ovog uputstva za upotrebu.
  • Page 261 Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Društvo za razvoj doo | Dozvola za uređaje | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
  • Page 262 Pojam "električni alat" korišćen u sigurnosnim napomenama odnosi se na električne alate sa napajanjem iz električne mreže (sa mrežnim kablom) i na električne alate sa pogonom na akumulatore (bez mrežnog kabla). Sigurnost na radnom mestu ▶ Područje rada održavajte čistim i osvetljenim. Nered i neosvetljeno radno područje mogu dovesti do nezgoda.
  • Page 263 ▶ Pažljivo održavajte električne alate i pribor. Uverite se da pokretljivi delovi električnog alata rade besprekorno i da nisu zaglavljeni, polomljeni ili oštećeni tako da negativno utiču na funkcionisanje alata. Oštećene delove popravite pre upotrebe alata. Uzrok mnogih nezgoda leži u loše održavanim električnim alatima.
  • Page 264 ▶ Ne upotrebljavajte oštećene alate za umetanje. Pre svake upotrebe kontrolišite alate za umetanje poput brusnih ploča u pogledu krhotina i napuklina, brusnih diskova u pogledu napuklina, trošenja ili jake istrošenosti, žičanih četki u pogledu labavih ili polomljenih žica. Ako se električni alat ili alat za umetanje sruši, proverite da li se oštetio ili upotrebite neoštećeni alat za umetanje.
  • Page 265 Dodatne sigurnosne napomene o brušenju i presecanju: ▶ Upotrebljavajte isključivo brusna tela, koja su dozvoljena za Vaš električni alat i zaštitnu haubu predviđenu za to brusno telo. Brusna tela, koja nisu predviđena za električni alat, ne mogu se dovoljno izolirati i nesigurna su. ▶...
  • Page 266 ▶ Neka zaprljane proizvode u slučaju učestale obrade provodljivih materijala u redovnim vremenskim intervalima proveri Hilti servis. Prašina provodnih materijala, koja se nakuplja na površini uređaja, ili tečnost mogu pod nepovoljnim uslovima dovesti do električnog udara.
  • Page 267 Sačekajte da se akumulatorska baterija ohladi. Ukoliko je akumulatorska baterija nakon sat vremena i dalje suviše vruća da biste je držali u ruci, to znači da je neispravna. Obratite se servisu Hilti ili pročitajte dokument „Napomene za sigurnost i korišćenje Hilti Li­Ion akumulatorskih baterija“.
  • Page 268 Hilti preporučuje upotrebu akumulatorskih baterija koje su navedene na kraju ovog uputstva za upotrebu. • Za ove akumulatorske baterije koristite isključivo Hilti punjače serija koje su navedene u tabeli na kraju ovog uputstva za upotrebu. Sadržaj isporuke Ugaona brusilica, bočni rukohvat, standardna zaštitna hauba, prednji poklopac, zatezna prirubnica, zatezna navrtka, zatezni ključ, filter za prašinu, uputstvo za upotrebu.
  • Page 269 Obrada metala sa ovim štitnikom je zabranjena. 3.11 Prikazi Li-Ion akumulatorske baterije Hilti Nuron Li-Ion akumulatorske baterije mogu da prikažu status napunjenosti, poruke o greškama i stanje i akumulatorske baterije. 3.11.1 Indikatori za napunjenosti i poruke o greškama UPOZORENJE Opasnost od povrede u slučaju padanja akumulatorske baterije!
  • Page 270 50%. Ako priključeni proizvod više ne može da se koristi, akumulatorska baterija je na kraju svog roka tra- janja i potrebno je da se zameni. Obratite se Hilti servisu. Potrošni materijal Smeju se koristiti samo ploče povezane veštačkom smolom i armirane vlaknastim materijalom za maks.
  • Page 271 Raspored ploča za upotrebljenu opremu Poz. Oprema AC-D AP-D AG­D, DG-CW DC-TP, 3CS, 4CS, AF­D, (SPX, SP, DC-D 3SS, 4SS, AN­D (SPX, SP, DD-M14 Zaštitna hauba ✓ ✓ ✓ ✓ ✓ ✓ (standardna) Prednji poklopac (u ✓ — — — ✓...
  • Page 272 Temperatura okoline tokom rada −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura skladištenja −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura akumulatorske baterije na početku punjenja −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Informacija o šumu i vrednosti vibracija prema EN 60745 U ovim uputstvima navedene vrednosti pritiska zvuka i vibracija su izmerene u skladu sa normiranim postupkom merenja i možete skupa da ih upotrebljavate za poređenje električnih alata.
  • Page 273 ▶ Pričvrstite karabiner trake za držanje alata na osigurač od pada a drugu karabiner na noseću strukturu. Proverite siguran prihvat oba karabinera. Obratite pažnju na uputstva za upotrebu Hilti osigurača od pada kao i Hilti trake za držanje alata. Montaža bočnog rukohvata ▶...
  • Page 274 3. Pritisnite dugme za deblokiranje haube i zaštitnu haubu obrćite u željenu poziciju dok ne ulegne. ▶ Dugme za deblokiranje štitnika se vraća unazad. 6.7.2 Podešavanje standardne zaštitne haube ▶ Pritisnite dugme za deblokiranje haube i zaštitnu haubu obrćite u željenu poziciju dok ne ulegne. 6.7.3 Demontiranje standardne zaštitne haube 1.
  • Page 275 1. Pritisnite i držite dugme za blokadu vretena. 2. Otpustite steznu navrtku, tako što ćete da postavite stezni ključ i da ga obrćete suprotno do pravca obrtanja kazaljke na satu. 3. Otpustite dugme za blokadu vretena i skinite alat za umetanje. 6.9.3 Montiranje Kwik lock UPOZORENJE...
  • Page 276 4. Pritisnite i držite dugme za blokadu vretena. 5. Pritegnite steznu navrtku steznim ključem. 6. Nakon toga pustite dugme za blokadu vretena i uklonite stezni ključ. Rukovanje Uključivanje 1. Pritisnite zadnji deo prekidača za uključivanje/isključivanje. 2. Prekidač za uključivanje/isključivanje gurnite napred. ▶...
  • Page 277 Da biste obezbedili bezbedan rad koristite samo originalne rezervne delove i potrošni materijal. Rezervne delove, potrošne materijale i pribor koje je odobrila kompanija Hilti se nalaze u vašem Hilti Store ili na adresi: www.hilti.group Transport i skladištenje akumulatorskih alata i akumulatorskih baterija...
  • Page 278 ▶ Prekrijte priključke materijalom koji ne sprovodi struju, kako biste izbegli kratak spoj. ▶ Akumulatorske baterije uklonite na otpad tako da ne mogu da dospeju u ruke dece. ▶ Uklonite na otpad akumulatorsku bateriju u vašoj Hilti Store ili se obratite preduzeću za odlaganje koje je nadležno za vas.

  • Page 279: Bg Оригинално Ръководство За Експлоатация

    Да се съблюдава Ръководството за експлоатация Препоръки при употреба и друга полезна информация Боравене с рециклируеми материали Не изхвърляйте електроуреди и акумулатори в битовите отпадъци Hilti Литиево-йонен акумулатор Hilti Зарядно устройство 1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези...
  • Page 280 Производителят декларира на собствена отговорност, че описаният тук продукт отговаря на приложи- мото законодателство и действащите стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Техническата документация се съхранява тук: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Български 2252233 *2252233*...
  • Page 281 Безопасност Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване на приведените по-долу инструкции могат да предизвикат електрически удар, пожар и/или тежки наранявания. Съхранявайте...
  • Page 282 ▶ Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Свободните дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи се...
  • Page 283 обхват. Неправилното зареждане или зареждането извън допустимия температурен обхват може да разруши акумулатора и да повиши опасността от възникване на пожар. Сервизиране ▶ Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира безопасността на съхранението на...
  • Page 284 ▶ Дръжте мрежовия кабел далече от въртящи се сменяеми инструменти. Ако загубите контрол върху уреда, мрежовият кабел може да бъде прекъснат или увлечен, а дланта Ви или ръката Ви могат да попаднат върху въртящия се сменяем инструмент. ▶ Никога не оставяйте електроинструмента настрани, преди сменяемият инструмент да е спрял напълно...
  • Page 285 ▶ Шлифовъчните тела трябва да се използват само за препоръчаните възможности за при- ложение. Например: Никога не шлайфайте със страничната плоскост на отрезния диск. Отрезните дискове са предвидени за отнемане на материал с ръба на диска. При странично силово въздействие тези шлифовъчни тела може да се счупят. ▶...
  • Page 286 Допълнителни указания за безопасност Безопасен начин на работа ▶ Използвайте продукта и принадлежностите само в технически изправно състояние. ▶ Никога не извършвайте манипулации или промени по продукта или принадлежностите. ▶ Винаги дръжте продукта здраво с две ръце за предвидените за целта ръкохватки. Поддържайте ръкохватките...
  • Page 287 ▶ При честа обработка на проводящи материали предавайте замърсените продукти през регулярни интервали в сервиз на Hilti за проверка. Отлагащият се по повърхността на уреда прах, най- вече от проводящи материали, или влагата, могат при неблагоприятни условия да предизвикат електрически удар.
  • Page 288 както и за шлифоване с шкурка съответно без използване на вода. Той може да бъде използван само за сухо шлифоване и сухо рязане. • За този продукт използвайте само Hilti Nuron литиево-йонни акумулатори от тип B 22. За оптимална работа Hilti препоръчва за този продукт посочените в таблицата акумулатори в края на настоящото Ръководство за експлоатация.
  • Page 289 При обработка на метали се забранява използване на този щит. 3.11 Индикатор за литиево-йонния акумулатор Hilti Nuron литиево-йонни акумулатори могат да показват състоянието на зареждане, известия за грешки и състоянието на акумулатора. 3.11.1 Индикатори за състояние на зареждане и известия за грешки...
  • Page 290 Запитването за състоянието на акумулатора не и след това един (1) светодиод мига бързо в може да бъде осъществено. Повторете процеса или се обърнете към сервиз на Hilti. жълто. Всички светодиоди светят като бягаща светлина Ако свързаният продукт може все още да бъде...
  • Page 291 Тип Приложение Съкратено обоз- Основа начение Диамантен диск за грубо шлифоване Грубо шлифоване DG­CW (SPX, SP, минерален Телена четка Телени четки 3CS, 4CS, 3SS, метални Диамантена боркорона Пробиване в DD­M14 минерален керамика Фибърен диск Грубо шлифоване AP-D метален Подреждане на дисковете спрямо използваното оборудване Поз.
  • Page 292 AG 4S-22-125 Температура на околната среда при работа −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Температура на съхранение −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Акумулатор Работно напрежение на акумулатора 21,6 В Тегло на акумулатор Вижте...
  • Page 293 за възможни повреди. Спазвайте националните разпоредби за работа на височина. За този продукт използвайте като защита срещу падане само комбинацията от Hilti защита срещу падане от височина с Hilti задържащото въже за инструменти #2261970. ▶ Закрепете защитата срещу падане от височина в монтажните отвори за принадлежности. Проверете...
  • Page 294 Монтиране на странична ръкохватка ▶ Завинтете страничната ръкохватка за една от предвидените резбови втулки. Монтиране или демонтиране на предпазен щит ПРЕДПАЗЛИВОСТ Опасност от нараняване. Сменяемият инструмент може да бъде горещ или да има остри ръбове. ▶ Носете защитни ръкавици при монтаж, демонтаж, работи по настройките и отстраняване на смущения.
  • Page 295 6.9.1 Монтаж на сменяем инструмент ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване. При спиране на мотора на уреда сменяемият инструмент може да се освободи. ▶ Изчакайте, докато сменяемият инструмент спре да работи, преди да хванете сменяемия инструмент или притягащата гайка. ▶ Затегнете сменяемия инструмент и притягащата гайка с гаечния ключ толкова здраво, че при спиране...
  • Page 296 6.9.4 Демонтиране на Kwik lock В случай че бързозатягащата гайка Kwik lock не може да се развие на ръка, поставете гаечен ключ върху бързозатягащата гайка и го завъртете обратно на часовниковата стрелка. Никога не използвайте тръбен ключ. Погрешният инструмент може да повреди бързозатягащата гайка Kwik lock.
  • Page 297 акумулатора на висока влажност (напр. потопен във вода или оставен под дъжда). Ако акумулаторът е бил напоен с вода, третирайте го като повреден акумулатор. Изолирайте го в незапалим контейнер и се обърнете към сервиз на Hilti. • Поддържайте акумулатора почистен от масла и смазки. Не позволявайте по акумулатора да се...
  • Page 298 и проверете за изправното им функциониране. За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от Hilti резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group Транспортиране и съхранение на акумулаторни инструменти и акумулатори...

  • Page 299: Ro Manual De Utilizare Original

    ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
  • Page 300 Respectaţi manualul de utilizare Indicaţii de folosire şi alte informaţii utile Lucrul cu materiale reutilizabile Nu aruncaţi aparatele electrice şi acumulatorii în containerele de gunoi menajer Hilti Acumulator Li­Ion Hilti Redresor 1.2.3 Simboluri în imagini Următoarele simboluri sunt utilizate în imagini: Acest numere fac trimitere la figura respectivă...
  • Page 301 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
  • Page 302 Securitatea electrică ▶ Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fişei este interzis. Nu folosiţi niciun tip de fişe adaptoare împreună cu scule electrice cu pământare de protecţie. Fişele nemodificate şi prizele adecvate diminuează riscul de electrocutare. ▶...
  • Page 303 care prezintă deteriorări de natură să influenţeze negativ funcţionarea sculei electrice. Dispuneţi repararea pieselor deteriorate înainte de punerea în exploatare a aparatului. Multe accidente se produc din cauza întreţinerii defectuoase a sculelor electrice. ▶ Păstraţi accesoriile aşchietoare bine ascuţite şi curate. Accesoriile aşchietoare întreţinute atent, cu muchii aşchietoare bine ascuţite se blochează...
  • Page 304 ▶ Dispozitivele de lucru cu adaptor filetat trebuie să se potrivească perfect pe filetul arborelui port- accesoriu. La dispozitivele de lucru care se montează cu flanşă, diametrul găurii dispozitivului de lucru trebuie să se potrivească cu diametrul de preluare al flanşei. Dispozitivele de lucru care nu se fixează...
  • Page 305 ▶ Nu aduceţi niciodată mâinile în apropierea dispozitivelor de lucru aflate în rotaţie. Dispozitivul de lucru se poate deplasa peste mâna dumneavoastră în cazul unui recul. ▶ Evitaţi prezenţa corpului în zona în care scula electrică se deplasează în caz de recul. Reculul propulsează...
  • Page 306 ▶ Nu încercaţi să tăiaţi pe forme curbe. Suprasarcina asupra discului abraziv de tăiere duce la creşterea solicitării acestuia şi a probabilităţii de înclinare sau blocare şi, implicit, la posibilitatea unui recul sau a spargerii corpului abraziv, ceea ce poate duce la accidentări grave. Instrucţiuni speciale de protecţie a muncii pentru şlefuirea cu şmirghel: ▶...
  • Page 307 ▶ Dacă se prelucrează frecvent materiale conductoare, încredinţaţi produsele murdare centrelor de service Hilti pentru verificare la intervale regulate. În anumite condiţii, praful aderent pe suprafaţa aparatului, în special cel provenit din materiale conductoare, precum şi umiditatea pot provoca electrocutări.
  • Page 308 Lăsați acumulatorul să se răcească. Dacă acumulatorul este încă prea fierbinte pentru a putea fi ținut în mână după o oră, atunci el este defect. Adresați-vă centrului de service Hilti sau citiți documentul "Indicații referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti".
  • Page 309 Prelucrarea metalului cu această capotă este interzisă. 3.11 Indicaţiile acumulatorului Li-Ion Hilti Nuron Acumulatorii Li-Ion pot indica starea de încărcare, mesaje de eroare şi starea acumulatorilor. 3.11.1 Indicatoare pentru starea de încărcare şi mesaje de eroare ATENŢIONARE Pericol de accidentare prin căderea acumulatorului! ▶...
  • Page 310 Dacă LED-ul se aprinde în continuare intermitent cu frecvenţă rapidă după încărcarea acumulatoru- lui, adresaţi-vă centrului de service Hilti. Un (1) LED se aprinde intermitent cu frecvenţă ra- Acumulatorul Li-Ion sau produsul asociat sunt su- pidă în galben prasolicitate, prea fierbinţi, prea reci sau este pre-...
  • Page 311 Discuri Aplicabilitatea Prescurtare Suportul de bază Discuri abrazive de tăiere Debitare cu discuri AC­D Metalic abrazive, tăiere de fante Discuri abrazive de tăiere diamantate Debitare cu discuri DC-TP, DC­D (SPX, Mineral abrazive, tăiere de SP, P) fante Disc abraziv de rectificare-degroşare Rectificare- AG­D, AF­D, AN­D Metalic...
  • Page 312 Date tehnice AG 4S-22-125 Tensiunea nominală 21,6 V Turaţia nominală 8.500 rot/min Diametrul maxim al discului 125 mm Greutate conform EPTA Procedure 01 fără acumu- 2,1 kg lator Arborele de acţionare filetat Lungimea arborelui principal 22 mm Temperatura ambiantă în timpul funcţionării −17 ℃...
  • Page 313 Pericol de accidentare Prin căderea accesoriului de lucru şi/ sau altor accesorii! ▶ Utilizaţi numai firul de susţinere a accesoriului de lucru Hilti recomandat pentru produsul dumneavoastră. ▶ Înainte de fiecare utilizare, verificaţi dacă la punctul de fixare al firului de susţinere a accesoriului de lucru există...
  • Page 314 ▶ Fixaţi un cârlig cu carabină al firului de susţinere a accesoriului de lucru la siguranţa de cădere şi al doilea cârlig cu carabină la o structură de rezistenţă. Controlaţi stabilitatea celor două cârlige cu carabină. Aveţi în vedere manualele de utilizare pentru siguranţa în caz de cădere Hilti, precum şi pentru firul de susţinere a accesoriului de lucru Hilti.
  • Page 315 Discurile diamantate trebuie să fie schimbate imediat ce randamentul de tăiere, respectiv de şlefuire scade vizibil. În general această situaţie apare când înălţimea segmentelor diamantate este mai mică de 2 mm. Alte tipuri de discuri trebuie să fie schimbate imediat ce randamentul tăierii scade sensibil sau piesele polizorului unghiular (cu excepţia discului) vin în contact cu materialul de lucru pe parcursul lucrului.
  • Page 316 7. Rotiţi energic în continuare dispozitivul de lucru cu mâna în sens orar, până când piuliţa de strângere rapidă Kwik lock este strânsă ferm. 8. Eliberaţi butonul opritor al arborelui principal. 6.9.4 Demontarea Kwik lock Dacă piuliţa de strângere rapidă Kwik lock nu se poate desface cu mâna, aşezaţi o cheie de strângere pe piuliţa de strângere rapidă...
  • Page 317 (de ex. prin scufundare în apă sau lăsarea lui în ploaie). Dacă un acumulator este pătruns de umiditate, trataţi-l ca pe un acumulator deteriorat. Izolaţi-l într-un recipient neinflamabil şi adresaţi-vă centrului de service Hilti. • Păstraţi acumulatorul fără urme de ulei şi unsoare de altă provenienţă. Nu permiteţi ca praful sau murdăria să...
  • Page 318 Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de Hilti pentru produs găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group Transportul şi depozitarea accesoriilor de lucru cu acumulator şi a acumulatori-...

  • Page 319: El Μετάφραση Οδηγιών Χρήσης Από Το Πρωτότυπο

    Produsele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia înapoi maşina dumneavoastră vechi pentru valorificare. Solicitaţi informaţii de la centrul pentru clienţi Hilti sau de la consilierul dumneavoastră...
  • Page 320 Προσέξτε τις οδηγίες χρήσης Υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες Χειρισμός ανακυκλώσιμων υλικών Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων Hilti Επαναφορτιζόμενη μπαταρία Li­Ion Hilti Φορτιστής 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί...
  • Page 321 νομοθεσία και τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
  • Page 322 ▶ Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια ▶ Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε...
  • Page 323 ▶ Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία πριν διεξάγετε ρυθμίσεις στο εργαλείο, αντικαταστήσετε κάποιο αξεσουάρ ή αποθηκεύσετε το εργαλείο. Αυτό το προληπτικό μέτρο ασφαλείας αποτρέπει την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. ▶ Φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιήσουν...
  • Page 324 ▶ Μην μετατρέπετε το ηλεκτρικό εργαλείο έτσι, ώστε να λειτουργεί με έναν τρόπο, ο οποίος δεν έχει σχεδιαστεί και προβλέπεται ειδικά από τον κατασκευαστή του εξαρτήματος. Μια τέτοια μετατροπή μπορεί να προκαλέσει απώλεια του ελέγχου και να προκαλέσει σοβαρές σωματικές βλάβες. ▶...
  • Page 325 εξαρτήματος. Έτσι επιταχύνεται το ανεξέλεγκτο ηλεκτρικό εργαλείο αντίθετα με τη φορά περιστροφής του εξαρτήματος στο σημείο που έχει κολλήσει. Εάν π.χ. κολλήσει ο δίσκος λείανσης στο αντικείμενο, μπορεί να εμπλακεί η ακμή του δίσκου λείανσης, που βυθίζεται στο αντικείμενο και να σπάσει ο δίσκος λείανσης ή να κλωτσήσει. Ο δίσκος λείανσης κινείται τότε προς...
  • Page 326 ▶ Αποφύγετε την περιοχή μπροστά και πίσω από τον περιστρεφόμενο δίσκο κοπής. Όταν απο- μακρύνετε τον δίσκο κοπής από το αντικείμενο, μπορεί όταν κλωτσήσει το ηλεκτρικό εργαλείο να εκσφενδονιστεί προς το μέρος σας μαζί με τον περιστρεφόμενο δίσκο. ▶ Εάν κολλήσει ο δίσκος κοπής ή διακόψετε την εργασία, σβήστε το εργαλείο και κρατήστε το ακίνητο, μέχρι...
  • Page 327 ▶ Σε περίπτωση συχνής κατεργασίας αγώγιμων υλικών αναθέτετε τακτικά τον έλεγχο των λερωμένων προϊόντων στο σέρβις της Hilti. Η σκόνη, ιδίως αγώγιμων υλικών, ή η υγρασία που πιθανόν να υπάρχει στην επιφάνεια του εργαλείου ενδέχεται να οδηγήσουν υπό δυσμενείς συνθήκες σε ηλεκτροπληξία.
  • Page 328 υλικά. Αφήστε την επαναφορτιζόμενη μπαταρία να κρυώσει. Εάν η μπαταρία εξακολουθεί να καίει υπερβολικά μετά από μία ώρα όταν την ακουμπάτε, τότε έχει υποστεί ζημιά. Απευθυνθείτε στο σέρβις της Hilti ή διαβάστε το έγγραφο "Υποδείξεις για την ασφάλεια και τη χρήση για επαναφορτιζόμενες μπαταρίες Li-Ion Hilti".
  • Page 329 • Χρησιμοποιείτε για αυτό το προϊόν μόνο επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron της σειράς τύπου B 22. Για ιδανική απόδοση, η Hilti προτείνει για αυτό το προϊόν τις επαναφορτιζόμενες μπαταρίες που αναφέρονται στον πίνακα στο τέλος αυτών των οδηγιών χρήσης.
  • Page 330 Απαγορεύεται η επεξεργασία μετάλλων με αυτό το κάλυμμα. 3.11 Ενδείξεις της επαναφορτιζόμενης μπαταρίας Li­Ion Στις επαναφορτιζόμενες μπαταρίες Li-Ion Hilti Nuron υπάρχει η δυνατότητα προβολής της κατάστασης φόρτισης, μηνυμάτων σφάλματος και της κατάστασης της επαναφορτιζόμενης μπαταρίας. 3.11.1 Ενδείξεις για κατάσταση φόρτισης και μηνύματα σφάλματος...
  • Page 331 μπαταρία. Εάν το LED εξακολουθεί να αναβοσβήνει γρήγορα μετά τη φόρτιση της επαναφορτιζόμενης μπατα- ρίας, απευθυνθείτε στο σέρβις της Hilti. Ένα (1) LED αναβοσβήνει γρήγορα κίτρινο Η επαναφορτιζόμενη μπαταρία Li-Ion ή το συνδε- δεμένο με αυτή προϊόν έχουν υπερφορτωθεί, έχουν...
  • Page 332 Δίσκοι Τύπος Εφαρμογή Σύντομος κωδικός Υπόστρωμα Δίσκος κοπής αφαίρεσης υλικού Κοπή, τεμαχισμός AC­D μεταλλικό Αδαμαντοφόρος δίσκος κοπής Κοπή, τεμαχισμός DC-TP, DC­D (SPX, ορυκτό SP, P) Δίσκος ξεχονδρίσματος αφαίρεσης Ξεχόνδρισμα AG­D, AF­D, AN­D μεταλλικό υλικού Αδαμαντοφόρος δίσκος ξεχονδρίσμα- Ξεχόνδρισμα DG­CW (SPX, SP, ορυκτό...
  • Page 333 AG 4S-22-125 Βάρος σύμφωνα με EPTA-Procedure 01 χωρίς 2,1 kg επαναφορτιζόμενη μπαταρία Άξονας κίνησης με σπείρωμα Μήκος άξονα 22 mm Θερμοκρασία περιβάλλοντος κατά τη λειτουργία −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Θερμοκρασία αποθήκευσης −20 ℃ … 70 ℃ (−4 ℉...
  • Page 334 Ασφάλεια από πτώση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από πτώση του εξαρτήματος και/ή αξεσουάρ! ▶ Χρησιμοποιείτε μόνο το προτεινόμενο για το προϊόν σας κορδόνι συγκράτησης εργαλείων Hilti. ▶ Πριν από τη χρήση, ελέγχετε το σημείο στερέωσης του κορδονιού συγκράτησης εργαλείων για πιθανές ζημιές.
  • Page 335 ▶ Στερεώστε ένα καραμπίνερ του κορδονιού συγκράτησης εργαλείων στην ασφάλεια πτώσης και το δεύτερο καραμπίνερ σε μια φέρουσα δομική κατασκευή. Ελέγξτε την ασφαλή στερέωση των δύο καραμπίνερ. Προσέξτε τις οδηγίες χρήσης της ασφάλειας πτώσης Hilti καθώς και του κορδονιού συγκράτησης εργαλείων Hilti. Τοποθέτηση πλαϊνής χειρολαβής...
  • Page 336 Τοποθέτηση ή αφαίρεση εξαρτημάτων ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού. Το εξάρτημα μπορεί να καίει. ▶ Φοράτε προστατευτικά γάντια κατά την αντικατάσταση του εξαρτήματος. Πρέπει να αντικαθιστάτε τους διαμαντόδισκους μόλις μειωθεί εμφανώς η απόδοση κοπής ή/και λείανσης. Γενικά, αυτό έχει συμβεί, όταν το ύψος των αδαμαντοφόρων τμημάτων είναι μικρότερο από 2 mm.
  • Page 337 3. Τοποθετήστε στον άξονα την πατούρα σύσφιξης εφαρμοστά και χωρίς να μπορεί να περιστραφεί. 4. Τοποθετήστε το εξάρτημα. 5. Βιδώστε το ταχυτσόκ Kwik lock μέχρι να εφαρμόσει στο εξάρτημα. ▶ Η επιγραφή Kwik lock είναι ορατή όταν είναι βιδωμένο. 6. Πατήστε και κρατήστε πατημένο το κουμπί ασφάλισης του άξονα. 7.
  • Page 338 ποτέ την επαναφορτιζόμενη μπαταρία σε μεγάλη υγρασία (π.χ. βύθιση σε νερό ή παραμονή σε βροχή). Εάν έχει βραχεί μια επαναφορτιζόμενη μπαταρία, αντιμετωπίστε την όπως μια μπαταρία που έχει υποστεί ζημιά. Απομονώστε τη σε ένα μη εύφλεκτο δοχείο και απευθυνθείτε στο σέρβις της Hilti. •...
  • Page 339 την απρόσκοπτη λειτουργία τους. Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από τη Hilti ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group Μεταφορά και αποθήκευση επαναφορτιζόμενων εργαλείων και επαναφορτι- ζόμενων...
  • Page 340 Τα προϊόντα της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Απευθυνθείτε στο σέρβις της Hilti ή στον σύμβουλο πωλήσεων.
  • Page 344 *2252233* 2252233 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20221017...
