Page 1 English Dansk Svenska Norsk Suomi Eesti Latviešu Lietuvių Русский Українська Қазақ Türkçe AG 4S-22 (125) ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 한국어 日本語...
Page 6: Table Of Contents

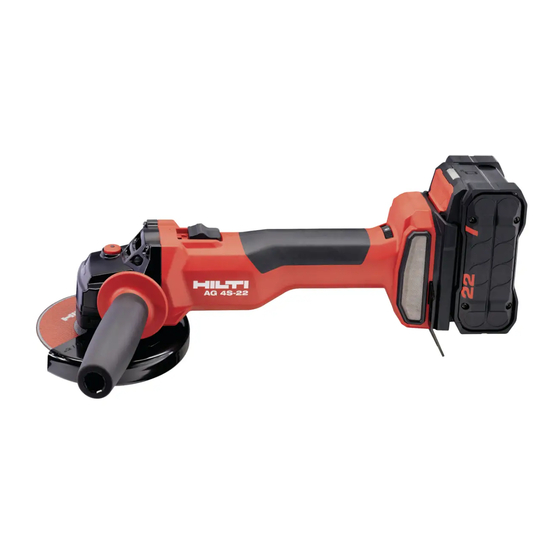

AG 4S-22 (125) Original operating instructions ........Original brugsanvisning .
Page 7: En Original Operating Instructions
Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Liion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 9 The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool. Work area safety ▶ Keep work area clean and well lit. Cluttered or dark areas invite accidents. ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust.
Page 10 ▶ Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. ▶ Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.
Page 11 of filtrating particles generated by the particular application. Prolonged exposure to high intensity noise may cause hearing loss. ▶ Keep bystanders a safe distance away from work area. Anyone entering the work area must wear personal protective equipment. Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.
Page 12 ▶ Do not use worn down wheels from larger power tools. A wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst. ▶ When using dual purpose wheels always use the correct guard for the application being performed. Failure to use the correct guard may not provide the desired level of guarding, which could lead to serious injury.
Page 13 ▶ Dirty or dusty products that have been used frequently for work on conductive materials should be checked at regular intervals by Hilti Service. Dust (especially dust from conductive materials) or dampness adhering to the surface of the power tool may, under unfavorable conditions, lead to electric shock.
Page 14 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
Page 15 • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Items supplied Angle grinder, side handle, standard guard, front cover, clamping flange, clamping nut, pin wrench, dust filter, operating instructions.
Page 16 The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.
Page 17 Wheels Type Application Designation Material Abrasive cut-off wheel Cutting, slitting ACD Metal Diamond cut-off wheel Cutting, slitting DC-TP, DCD (SPX, Mineral SP, P) Abrasive grinding wheel Rough grinding AGD, AFD, AND Metal Diamond grinding wheel Rough grinding DGCW (SPX, SP, Mineral Wire brush Wire brushes...
Page 18 AG 4S-22-125 Spindle length 22 mm Ambient temperature for operation −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Storage temperature −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Battery Battery operating voltage 21.6 V Weight, battery See the end of these operating instructions Ambient temperature for operation...
Page 19 ▶ Prior to each use, always check the attachment point of the tool tether for possible damage. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
Page 20 Fitting or removing the guard CAUTION Risk of injury. The accessory tool may be hot or have sharp edges. ▶ Wear protective gloves when fitting, removing or adjusting the accessory tool or other parts and when troubleshooting. ▶ Observe the instructions for fitting the applicable guard. 6.7.1 Installing standard guard The guard has coded locating lugs to ensure that only a guard suitable for use with the product can...
Page 21 1. Clean the clamping flange and the clamping nut. 2. Check that the O-ring is in place in the clamping flange and that it is undamaged. ▶ Replace the O-ring if it is missing or damaged. 3. Fit the clamping flange on to the spindle (keyed fit to prevent slipping and rotation). 4.
Page 22 6. Then release the spindle lock button and remove the open-end wrench. 6.9.6 Fitting the wire brush 1. Fit the side handle. → page 13 2. Install the standard guard. 3. Place the wire brush in position and tighten it hand-tight. 4.
Page 23 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 24 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 25: Da Original Brugsanvisning
Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Further information For more information on operation, technology, environment and recycling, follow this link: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374 This link is also to be found at the end of the documentation, in the form of a QR code.
Page 26 Disse tal henviser til den pågældende illustration i begyndelsen af denne brugsanvisning. Nummereringen udtrykker arbejdstrinnenes rækkefølge på illustrationen og kan afvige fra arbejds- trinnene i teksten. Positionsnumre anvendes i illustrationen Oversigt og refererer til tallene i symbolforklaringen i afsnittet Produktoversigt. Dette symbol skal sikre skærpet opmærksomhed ved omgang med produktet.
Page 27 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på elværktøjet. Hvis følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Page 28 Anvendelse og pleje af elværktøjet ▶ Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. ▶ Brug ikke elværktøj, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.
Page 29 ▶ Indsatsværktøjets tilladte omdrejningstal skal være mindst lige så højt som det maksimale omdrejningstal angivet på elværktøjet. Tilbehør, der roterer hurtigere end det tilladte omdrejningstal, kan gå i stykker og slynge dele ud. ▶ Indsatsværktøjets udvendige diameter og tykkelse skal svare til de mål, der er angivet for elværk- tøjet.
Page 30 ▶ Undgå at anbringe din krop i det område, hvor elværktøjet bevæges ved tilbageslag. Tilbageslaget bevæger elværktøjet i den modsatte retning af slibeskivens bevægelse ved blokeringsstedet. ▶ Vær særlig forsigtig ved hjørner, skarpe kanter osv. Undgå, at indsatsværktøj slår tilbage fra emnet og sætter sig fast.
Page 31 Særlige sikkerhedsanvisninger for polering: ▶ Tillad ikke løse dele på polerhætten, især ikke monteringssnor. Stuv monteringssnoren af vejen, eller afkort den. En løs, roterende monteringssnor kan snøre sig fast om dine fingre eller sætte sig fast i emnet. Særlige sikkerhedsanvisninger for arbejde med trådbørster: ▶...
Page 32 Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service eller læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".
Page 33 Den må kun anvendes til tørslibning/-skæring. • Brug kun Hilti Nuron Liion-batterier fra serien B 22 til dette produkt. Af hensyn til en optimal effekt anbefaler Hilti at bruge de batterier, der fremgår af tabellen i slutningen af denne brugsanvisning, til dette produkt.
Page 34 Det er ikke tilladt at bearbejde metal med denne afskærmning. 3.11 Li-ion-batteriets indikatorer Hilti Nuron Li-ion-batterier kan vise ladetilstand, fejlmeddelelser og batteriets tilstand. 3.11.1 Visning af ladetilstand og fejlmeddelelser ADVARSEL Fare for personskader på grund af batteri, der falder på gulvet! ▶...
Page 35 Hvis meddelelsen stadig vises, bedes du kontakte HiltiService. En (1) LED lyser gult Li-ion-batteriet og det dermed forbundne produkt er ikke kompatible. Kontakt Hilti Service. En (1) LED blinker hurtigt rødt Li-ion-batteriet er låst og kan ikke længere anven- des. Kontakt Hilti Service.
Page 36 Tilknytning af skiverne til det udstyr, der skal anvendes Pos. Udstyr ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Beskyttelsesaf- ✓ ✓ ✓ ✓ ✓ ✓ skærmning (stan- dard) Frontafdækning (i ✓...
Page 37 Opbevaringstemperatur −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Batteriets temperatur ved start af ladning −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Støjinformation og vibrationsværdier iht. EN 60745 Lydtryk- og vibrationsværdier i denne brugsanvisning er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning af forskellige elværktøjer.
Page 38 ▶ Kontrollér værktøjssikkerhedslinens fastgørelsespunkt for mulige skader før hver brug. Overhold nationale retningslinjer for opgaver i højden. Brug kun en kombination af Hilti faldsikringen og Hilti værktøjslinen #2261970 som nedstyrtningssikring for dette produkt. ▶ Fastgør faldsikringen i monteringsåbningerne for tilbehør. Kontroller, at den sidder sikkert.
Page 39 3. Tryk på frigøringsknappen til afskærmningen, og drej den, indtil afskærmningen går i indgreb i den ønskede position. ▶ Frigøringsknappen til afskærmningen springer tilbage. 6.7.2 Indstilling af standardbeskyttelsesafskærmning ▶ Tryk på frigøringsknappen til afskærmningen, og drej den, indtil afskærmningen går i indgreb i den ønskede position.
Page 40 1. Tryk på spindellåseknappen, og hold den inde. 2. Løsn spændemøtrikken ved at sætte spændenøglen på og dreje den mod uret. 3. Slip spindellåseknappen, og fjern indsatsværktøjet. 6.9.3 Montering af Kwik lock ADVARSEL Fare for brud. Kwik lock-hurtigspændemøtrikken kan brække, hvis den er meget slidt. ▶...
Page 41 5. Spænd spændemøtrikken med spændenøglen. 6. Slip derefter spindellåseknappen, og fjern spændenøglen. Betjening Tænding 1. Tryk på den bageste del af afbryderen. 2. Skub afbryderen fremad. ▶ Motoren kører. 3. Lås afbryderen. Slibning ADVARSEL Fare for personskader Indsatsværktøjet kan pludselig blokere eller sætte sig fast. ▶...
Page 42 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Transport og opbevaring af batteridrevet værktøj og batterier...
Page 43: Sv Originalbruksanvisning
▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374...
Page 44 I den här bruksanvisningen används följande symboler: Observera bruksanvisningen Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Hilti Litiumjonbatteri Hilti Batteriladdare 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
Page 45 Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 46 ▶ Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över verktyget. Elsäkerhet ▶ Elverktygets elkontakt måste passa till vägguttaget. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar.
Page 47 ▶ Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. ▶ Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer.
Page 48 skyddshandskar eller specialförkläde, som filtrerar bort små slip- och materialpartiklar. Skydda ögonen mot kringflygande partiklar som uppstår vid vissa användningsområden. Dammskyddsmasker ska filtrera bort det damm som uppstår vid användningen. Om du utsätts för buller under en längre tid kan din hörsel skadas. ▶...
Page 49 ▶ Slipinsatserna får endast användas för godkända tillämpningar. Till exempel: Slipa aldrig med sidoytan på en kapskiva. Kapskivor ska användas för att skala av material med kanten av skivan. Om kraft anbringas från sidan på slipinsatsen kan den gå sönder. ▶...
Page 50 Utanpåliggande metalldelar på produkten kan orsaka elstöt eller explosion om du skadar en el, gas- eller vattenledning. ▶ Låt Hilti-service regelbundet kontrollera produkter som har blivit smutsiga vid upprepad bearbetning av ledande material. Om verktyget är täckt med damm av material med ledande förmåga eller om det är fuktigt kan du riskera att få...
Page 51 Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet ”Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier”.
Page 52 • Använd bara Hilti Nuron-litiumjonbatterier av typen B 22 med den här produkten. För optimal effekt rekommenderar Hilti att batterierna som anges i tabellen i slutet av bruksanvisningen används för denna produkt. Använd endast Hilti-batteriladdare från de typserier som anges i tabellen i slutet av bruksanvisningen för •...
Page 53 3.11 Indikering för litiumjonbatteriet Hilti Nuron litiumjonbatterier kan visa laddningsstatus, felmeddelanden och batteristatus. 3.11.1 Visning av laddningsstatus och felmeddelanden VARNING Risk för personskada på grund av nedfallande batterier. ▶ När du har satt i batteriet och tryckt ner frigöringsknappen, kontrollera att batteriet har hakat i korrekt i verktyget igen.
Page 54 Skivor Användningsom- Förkortning Underlag råden Abrasiv kapslipskiva Kapslipning, skär- ACD metalliskt ning Diamantkapslipskiva Kapslipning, skär- DC-TP, DCD (SPX, mineraliskt ning SP, P) Abrasiv skrubbslipskiva Skrubbslipning AGD, AFD, AND metalliskt Diamantskrubbslipskiva Skrubbslipning DGCW (SPX, SP, mineraliskt Stålborste Stålborstar 3CS, 4CS, 3SS, metalliskt Diamantborrkrona Kakelborrning...
Page 55 AG 4S-22-125 Spindellängd 22 mm Omgivningstemperatur vid drift −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Förvaringstemperatur −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Batteri Batteriets driftspänning 21,6 V Batteriets vikt Se slutet av denna bruksanvisning Omgivningstemperatur vid drift −17 ℃...
Page 56 ▶ Kontrollera om verktygslinans fästpunkt är skadad inför varje användning. Observera nationella föreskrifter för arbeten på höga höjder. Använd uteslutande en kombination av Hilti fästband med Hilti verktygslina #2261970 som fallskydd för denna produkt. ▶ Haka fast fästbandet i öppningen för tillbehör. Kontrollera att det sitter stadigt fast.
Page 57 Montering och demontering av skyddskåpa FÖRSIKTIGHET Risk för personskada. Insatsverktyget kan vara hett och ha skarpa kanter. ▶ Använd alltid skyddshandskar vid montering, demontering, justeringsarbeten och störningsåtgärder. ▶ Läs monteringsanvisningarna för aktuell skyddskåpa. 6.7.1 Montera Standardskyddskåpa Skyddskåpan har styrklackar som garanterar att endast en skyddskåpa som passar på produkten kan monteras.
Page 58 2. Kontrollera att spännflänsens O-ring sitter på plats och inte är skadad. ▶ Ersätt O-ringen om den är skadad eller saknas. 3. Sätt fast spännflänsen på spindeln och passa in den noga så att den inte kan vridas. 4. Sätt på insatsverktyget. 5.
Page 59 6.9.6 Montera stålborste 1. Montera sidohandtaget. → Sidan 50 2. Montera standardskyddskåpan. 3. Sätt på stålborsten och skruva fast den för hand. 4. Tryck på spindellåsknappen och håll den intryckt. 5. Dra fast stålborsten med en lämplig U-nyckel. 6. Lossa sedan spindellåsknappen och avlägsna U-nyckeln. 6.9.7 Montera fiberskiva 1.
Page 60 Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group Transport och förvaring av sladdlösa verktyg och batterier Transport FÖRSIKTIGHET...
Page 61 Felsökning Observera batteriets laddningsstatus- och felindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri. Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...
Page 62: No Original Bruksanvisning
Følgende symboler benyttes i denne bruksanvisningen: Følg bruksanvisningen Bruksanvisninger og andre nyttige opplysninger Håndtering av resirkulerbare materialer Ikke kast elektriske apparater eller batterier i husholdningsavfallet Hilti liIon-batteri Hilti Lader 1.2.3 Symboler i illustrasjoner Følgende symboler brukes i illustrasjonene: Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
Page 63 Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2251374 Norsk...
Page 64 Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden. Begrepet "elektroverktøy"...
Page 65 ▶ Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. ▶ Dra ut støpselet fra stikkontakten og/eller ta ut et uttakbart batteri før du foretar maskininnstillinger, bytter tilleggsutstyr eller legger bort verktøyet. Disse tiltakene forhindrer utilsiktet start av elektro- verktøyet.
Page 66 ▶ Utvendig diameter og tykkelse på innsatsverktøyet må stemme overens med elektroverktøyets dimensjoner. Feil dimensjonerte innsatsverktøy kan ikke skjermes eller kontrolleres på tilfredsstillende måte. ▶ Verktøy med gjengeinnsats må passe nøyaktig til gjengene på slipespindelen. På verktøy som monteres ved hjelp av flens, må verktøyets hulldiameter passe til festediameteren på flensen. Verktøy som ikke festes nøyaktig på...
Page 67 ▶ Du må ikke bruke sagkjede eller fortannet sagblad, og heller ikke segmentert diamantskive med mer enn 10 mm brede slisser. Slike innsatsverktøy forårsaker ofte rekyl eller tap av kontroll over elektroverktøyet. Spesielle sikkerhetsanvisninger for sliping og kapping: ▶ Bruk bare slipeelementer som er tillatt for dette elektroverktøyet, samt beskyttelsesdeksel som er beregnet for slipeelementene.
Page 68 ▶ Få tilsmussede produkter som ofte brukes til bearbeiding av ledende materialer, kontrollert regelmessig av Hilti service. Støv, især av ledende materialer, eller fuktighet på maskinens overflate gjør at det er vanskelig å holde den, og under ugunstige forhold kan det føre til elektrisk støt.
Page 69 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
Page 70 Hilti å bruke batteriene som er angitt i tabellen på slutten av denne bruksanvisningen til produktet. • Til disse batteriene må det bare brukes Hilti-ladere i seriene som er står oppført i tabellen bakerst i denne bruksanvisningen. Dette følger med: vinkelsliper, sidehåndtak, standardbeskyttelsesdeksel, frontvern, spennflens, spennmutter, spennøkkel,...
Page 71 Det er forbudt å bearbeide metall med dette dekselet. 3.11 Indikatorer for li-ion-batteriet Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand. 3.11.1 Indikatorer for ladetilstand og feilmeldinger ADVARSEL Fare for personskader på grunn av batteri som faller ned! ▶...
Page 72 Bring produktet og batteriet til anbefalt arbeids- temperatur, og ikke overbelast produktet når du bruker det. Hvis meldingen vedvarer, kontakter du Hilti service. Én (1) lysdiode (LED) lyser gult Li-ion-batteriet og det tilkoblede produktet er ikke kompatible.
Page 73 Tilordning av skivene til utstyret som skal brukes Pos. Utstyr ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Beskyttelsesdeksel ✓ ✓ ✓ ✓ ✓ ✓ (standard) Frontvern (sammen ✓ — — —...
Page 74 Lagringstemperatur −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Batteritemperatur ved ladestart −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Støyinformasjon og vibrasjonsverdier iht. EN 60745 Lydtrykk- og vibrasjonsverdiene som er angitt i denne bruksanvisningen, er målt i samsvar med en normert målemetode og kan brukes til sammenligning av elektroverktøy.
Page 75 ▶ Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk. Følg nasjonale retningslinjer for arbeid i høyden. Som fallsikring av dette produktet skal du kun bruke en kombinasjon av Hilti fallsikring og Hilti verktøysnor #2261970. ▶ Fest fallsikringen i monteringsåpningene for tilbehør. Kontroller at den sitter forsvarlig fast.
Page 76 6.7.2 Regulere standardbeskyttelsesdekselet ▶ Trykk på dekselets låseknapp og vri dekselet i ønsket posisjon til det smekker på plass. 6.7.3 Demontere standardbeskyttelsesdekselet 1. Trykk på låseknappen og vri beskyttelsesdekselet til begge trekantmarkeringene på beskyttelsesdekselet og på produktet står overfor hverandre. 2.
Page 77 6.9.3 Montere Kwik lock ADVARSEL Fare for brudd. For sterk slitasje kan brekke hurtigspennmutteren Kwik lock. ▶ Unngå kontakt med underlaget når du arbeider med Kwik lock hurtigspennmutter. ▶ Ikke bruk skadde hurtigspennmutre Kwik lock. Hurtigspennmutteren Kwik lock (ekstrautstyr) kan brukes i stedet for spennmutteren. Da kan du bytte innsatsverktøy uten å...
Page 78 Betjening Slå på 1. Trykk på bakre del av på/av-bryteren. 2. Skyv av/på-bryteren forover. ▶ Motoren går. 3. Lås av/på-bryteren. Sliping ADVARSEL Fare for personskader. Innsatsverktøyet kan plutselige blokkeres eller forkiles. ▶ Bruk alltid produktet med sidehåndtakene, og hold det fast med begge hender. Ikke la innsatsverktøyet bli klemt fast, og unngå...
Page 79 Ved alle feil må du sjekke batteriets indikator for ladetilstand og feil. Se kapittelet Indikatorer for li-ion- batteriet. Ved feil som ikke står i denne tabellen eller som du selv ikke kan utbedre, må du kontakte Hilti service. Feil Mulig årsak Løsning...
Page 80: Fi Alkuperäiset Ohjeet
▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
Page 81 Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana Hilti Litiumioniakku Hilti Laturi 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.
Page 82 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekniset dokumentaatiot löytyvät tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 83 Sähköturvallisuus ▶ Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu.
Page 84 ▶ Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö ja hallinta voi yllättävissä tilanteissa olla mahdotonta. Akkukäyttöisen sähkötyökalun käyttö ja käsittely ▶ Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen.
Page 85 työtehtävissä sinkoilevilta hiukkasilta ja muruilta. Pöly- ja hengityssuojaimen pitää pystyä suodattamaan työtehtävässä syntyvä pöly. Jos pitemmän aikaa altistut kovalle melulle, kuulosi saattaa vaurioitua. ▶ Ota myös muut ihmiset työpisteesi lähistöllä huomioon. Kaikkien työpisteesi alueelle tulevien henkilöiden pitää käyttää henkilökohtaisia suojavarusteitaan. Työkappaleesta tai työkaluterästä sinkoavat kappaleet saattavat aiheuttaa vammoja varsinaisen työpisteesi alueen ulkopuolellakin.
Page 86 miseen laikan kehäpinnalla. Jos laikkaan vaikuttaa sivusuuntainen voima, siitä saattaa irrota hioma- ainepalasia. ▶ Käytä aina ehjää, oikean kokoista ja oikean muotoista kiinnityslaippaa valitsemasi hiomalaikan kiinnittämiseen. Kunnolla sopivat laipat tukevat hiomalaikkaa ja vähentävät siten laikkapalasten irtoamisvaaraa. Katkaisulaikkojen laipat voivat olla erilaiset kuin muiden hiomalaikkojen laipat. ▶...
Page 87 Tuotteen ulkopinnan metalliosista saatat saada sähköiskun tai aiheuttaa räjähdyksen, jos vahingossa osut sähköjohtoon, kaasuputkeen tai vesiputkeen. ▶ Tarkastuta likaantunut tuote säännöllisin välein Hilti-huollossa, jos usein työstät sähköä johtavia materi- aaleja. Koneen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun.
Page 88 ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".
Page 89 • Käytä tässä tuotteessa vain tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja. Parhaan tehon saavut- tamiseksi Hilti suosittaa, että tässä tuotteessa käytetään vain tämän käyttöohjeen lopussa olevassa taulukossa mainittuja akkuja. • Käytä näiden akkujen lataamiseen vain tämän käyttöohjeen lopussa olevassa taulukossa mainittujen tyyppisarjojen Hilti-latureita.
Page 90 3.11 Litiumioniakun näyttö Hilti Nuron -litiumioniakuissa on lataustilan, vikailmoitusten ja akun kunnon näyttö. 3.11.1 Lataustilan ja vikailmoitusten näyttö VAARA Loukkaantumisvaara akun putoamisesta aiheutuva! ▶ Varmista, että akku on kunnolla lukittunut tuotteeseen, jos akun paikalleen laittamisen jälkeen olet painanut lukituksen vapautuspainiketta.
Page 91 HUOMIO! Katkaisulaikoilla katkaistaessa ja leikattaessa koneessa on aina käytettävä etupään suoja- levyllistä vakiomallista teräsuojusta tai täysin suljettua pölynpoistosuojusta. Laikat Tyyppi Käyttökohde Lyhennenimi Alusta Abrasiv-katkaisulaikka Katkaisuhionta, ACD metallinen leikkaaminen Timanttikatkaisulaikka Katkaisuhionta, DC-TP, DCD (SPX, mineraalinen leikkaaminen SP, P) Abrasiv-karhennuslaikka Karhennushionta AGD, AFD, AND metallinen Timanttikarhennuslaikka Karhennushionta...
Page 92 AG 4S-22-125 Karan kierre Karan pituus 22 mm Ympäristön lämpötila käytettäessä −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Varastointilämpötila −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Akku Akkutoimintajännite 21,6 V Akun paino Ks. tämän käyttöoh- jeen loppu Ympäristön lämpötila käytettäessä...
Page 93 ▶ Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa. ▶ Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot. Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita. Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen ja Hilti-työkaluliinan #2261970 yhdistelmää. ▶ Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
Page 94 Teräsuojuksen kiinnitys ja irrotus VAROITUS Loukkaantumisvaara. Työkalu voi olla kuuma tai teräväreunainen. ▶ Käytä suojakäsineitä, kun kiinnität tai irrotat osia, teet säätöjä tai korjaat toimintahäiriöitä. ▶ Noudata kyseisen suojuksen kiinnitysohjetta. 6.7.1 Vakiomallisen teräsuojuksen kiinnitys Teräsuojuksessa on koodausnokat, joten tuotteeseen voidaan kiinnittää vain siihen sopiva suojus. Teräsuojus liikkuu koodausnokkien varassa tuotteessa olevassa suojuksen kiinnityskohdassa.
Page 95 1. Puhdista kiinnityslaippa ja kiinnitysmutteri. 2. Tarkasta, että kiinnityslaipassa on O-rengas ja että O-rengas on vaurioton. ▶ Asenna puuttunut O-rengas tai vaihda vaurioitunut O-rengas. 3. Aseta kiinnityslaippa muotosulkeisesti karaan ja varmista, ettei laippa pääse kiertymään. 4. Aseta työkaluterä paikalleen. 5. Kiristä kiinnitysmutteri käytettävän työkaluterän mukaisesti kiinni. 6.
Page 96 6.9.6 Lankaharjan kiinnitys 1. Kiinnitä sivukahva. → Sivu 87 2. Kiinnitä vakiomallinen teräsuojus. 3. Aseta lankaharja paikalleen ja kiristä se kiinni käsitiukkuuteen. 4. Paina karan lukituspainiketta ja pidä se painettuna. 5. Kiristä lankaharja kiinni sopivalla kiintoavaimella. 6. Vapauta karajarrun painike ja ota kiintoavain pois. 6.9.7 Kuitulaikan kiinnitys 1.
Page 97 Kunnossapito • Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.
Page 98 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Kaikissa häiriötilanteissa tarkkaile lataustilan ja vikojen näytön merkkivaloja. Ks. kappale Litiumioniakun merkkivalot. Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Tuotetta ei saa kytkettyä...
Page 99: Et Originaalkasutusjuhend
Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 100 Vastavusdeklaratsioon Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Eesti 2251374 *2251374*...
Page 101 Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Ohutusjuhistes kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade või akutoitega (toitejuhtmeta) elektriliste tööriistade kohta.
Page 102 Elektrilise tööriista kasutamine ja käsitsemine ▶ Ärge koormake seadet üle! Kasutage konkreetseks tööks sobivat elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt ja ohutumalt. ▶ Ärge kasutage elektrilist tööriista, mille lüliti on rikkis! Elektriline tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on ohtlik ning tuleb viia parandusse. ▶...
Page 103 ▶ Tarviku välisläbimõõt ja paksus peavad olema vastavuses seadme mõõtmetega. Valede mõõtme- tega tarvikuid ei kata kettakaitse piisaval määral ning need võivad väljuda Teie kontrolli alt. ▶ Keermestatud tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama seibi läbimõõdule. Tarvikud, mis ei ole tööriista küljes kindlalt kinni, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad kaasa tuua kontrolli kaotuse.
Page 104 ▶ Ärge kasutage kettsaagi ega hammastusega saeketast või segmentidega teemantketast, milles on rohkem kui 10 mm laiused avad. Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli kaotuse seadme üle. Ohutuse erinõuded lihvimisel ja lõikamisel: ▶ Kasutage üksnes seadme jaoks ette nähtud lihvketast ja selle ketta jaoks ette nähtud kettakaitset. Lihvkettaid, mis ei ole seadme jaoks ette nähtud, katab kettakaitse ebapiisavalt ja need on seetõttu ohtlikud.
Page 105 ▶ Kui töötlete elektrijuhtivusega materjale sageli, siis laske määrdunud seadmele teha regulaarset tehno- kontrolli Hilti teeninduses. Seadme pinnale kinnitunud tolm või niiskus võib ebasoodsatel tingimustel tekitada elektrilööki, seda just hea elektrijuhtivusega materjalide puhul. Töökoht ▶...
Page 106 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".
Page 107 Seda tohib kasutada üksnes kuivlõikamiseks/-lihvimiseks. • Kasutage toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada toodet tabelis loetletud akudega. •...
Page 108 3.11 Liitiumioonaku kuvamine Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut. 3.11.1 Laetuse astme ja veateadete kuvamine HOIATUS Vigastuste oht allakukkuva aku tõttu! ▶ Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.
Page 109 TÄHELEPANU! Lõikeketastega lõikamisel kasutage alati täiendava eesmise kattega standardset kettakaitset või täielikult suletud tolmueemalduskatet. Kettad Tüüp Rakendus Tähis Materjal Abrasiivne lõikeketas Lõikamine ACD Metall Teemantlõikeketas Lõikamine DC-TP, DCD (SPX, Mineraalsed mater- SP, P) jalid Abrasiivne lihvketas Lihvimine AGD, AFD, AND Metall Teemantlihvketas Lihvimine...
Page 110 AG 4S-22-125 Ketta maksimaalne läbimõõt 125 mm Kaal EPTA Procedure 01 järgi ilma akuta 2,1 kg Spindli keere Spindli pikkus 22 mm Ümbritseva keskkonna temperatuur töötamise ajal −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Hoiutemperatuur −20 ℃ … 70 ℃ (−4 ℉...
Page 111 ▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud. Järgige riigis kehtivaid eeskirju kõrgustes töötamise kohta. Selle toote puhul kasutage kukkumiskaitsena vaid Hilti kukkumiskaitset kombinatsioonis Hilti tööriistatros- siga #2261970. ▶ Kinnitage kukkumiskaitse lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
Page 112 Külgkäepideme paigaldamine ▶ Kruvige külgkäepide ühte ettenähtud kruvipessa. Kettakaitse paigaldamine või eemaldamine ETTEVAATUST Vigastuste oht. Tarvik võib olla kuum või teravate servadega. ▶ Paigaldamisel, mahavõtmisel, seadistamisel ja tõrgete kõrvaldamisel kandke kaitsekindaid. ▶ Järgige kettakaitse paigaldusjuhendit. 6.7.1 Standardse kettakaitse paigaldamine Kettakaitse on varustatud seadenukkidega, mis tagavad, et paigaldada saab vaid toote jaoks sobivat kettakaitset.
Page 113 6.9.1 Tarviku paigaldamine HOIATUS Vigastuste oht. Seadme mootori seiskamisel võib tarvik lahti tulla. ▶ Enne tarviku või kinnitusmutri puudutamist oodake, kuni tarvik on seiskunud. ▶ Pingutage tarvik ja kinnitusflants kinnitusmutriga kinni nii, et seadme mootori seiskamisel ei tule spindli küljest osi lahti. 1.
Page 114 3. Vabastage spindlilukustusnupp ja eemaldage tarvik. 6.9.5 Kroonpuuri paigaldamine 1. Paigaldage külgkäepide. → Lehekülg 106 2. Paigaldage standardne kettakaitse. 3. Asetage kroonpuur kohale ja kruvige see käega kinni. 4. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis. 5. Keerake puurkroon sobiva lehtvõtmega kinni. 6.
Page 115 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja juhtelemendid töötavad veatult. • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult.
Page 116 Rikkeabi Kõikide rikete korral pöörake tähelepanu aku laetustaseme ja rikete indikaatortulele. Vt ptk Li-ioon-aku näidud. Rikete korral, mis tabelis ei kajastu või mida Te ise kõrvaldada ei oska, pöörduge Hilti teeninduskeskusse. Tõrge Võimalik põhjus Lahendus Seadet ei ole võimalik sisse Aku on tühi.
Page 117: Lv Oriģinālā Lietošanas Instrukcija
Tootja garantii ▶ Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole. Lisateave Lisateavet käsitsemise, tehnika, keskkonna ümbertöötluse kohta leiate lingilt: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374 See link sisaldub ka käesoleva kasutusjuhendi lõpus QR-koodina. Oriģinālā lietošanas instrukcija Informācija par dokumentāciju Par šo dokumentāciju •...
Page 118 Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Latviešu 2251374...
Page 119 Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis- kajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta"...
Page 120 ▶ Nezaudējiet modrību un neatkāpieties no elektroiekārtu lietošanas drošības noteikumu ievēro- šanas arī tad, ja lietojat attiecīgo elektroiekārtu bieži un kārtīgi to pārzināt. Neuzmanība vienā sekundes daļā var novest pie smagām traumām. Elektroiekārtas lietošana un apkope ▶ Nepārslogojiet elektroiekārtu. Katram darbam izvēlieties piemērotu iekārtu. Elektroiekārta darbosies labāk un drošāk pie nominālās slodzes.
Page 121 instrukcijas, attēlus un datus, kas saņemti kopā ar iekārtu. Šādu norādījumu neievērošana var kļūt par cēloni elektrotraumām, ugunsgrēkam un/vai smagiem savainojumiem. ▶ Nepārveidojiet šo elektroiekārtu tā, ka tas darbojas veidā, kādu nav paredzējis un aprakstījis iekārtas ražotājs. Šāda pārbūve var izraisīt kontroles zaudēšanu pār iekārtu un smagas traumas. ▶...
Page 122 iekārtas lietotāju vai pretējā virzienā – atkarībā no slīpripas rotācijas virziena nobloķēšanās vietā. Rezultātā slīpripa var arī salūzt. Atsitiens ir nepareizas vai neatbilstīgas elektroiekārtu izmantošanas sekas. No tā ir iespējams izvairīties, ievērojot turpmāk aprakstītos drošības pasākumus. ▶ Satveriet elektroiekārtu kārtīgi ar abām rokām un ieņemiet tādu ķermeņa pozu un turiet rokas tā, lai nepieciešamības gadījumā...
Page 123 ▶ Ievērojiet īpašu piesardzību, izdarot "iegremdētus iegriezumus" esošās sienās vai citās nepārre- dzamās vietās. Iegremdēšanas laikā griezējripa var saskarties ar gāzes vai ūdensvada caurulēm, elektroinstalācijām vai citiem iestrādātiem objektiem un izraisīt atsitienu. ▶ Nemēģiniet veikt griezumus pa liektu līniju. Griezējripas pārslodze palielina spēkus, kas uz to iedarbojas, un sasvēršanās vai nobloķēšanās iespēju, kā...
Page 124 ūdens caurules. ▶ Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotie izstrādājumi regulāri jānodod pārbaudīšanai Hilti servisā. Uz iekārtas ārējās virsmas esošie putekļi, kas ir uzkrājušies galvenokārt no vadītspējīgiem materiāliem, vai mitrums nelabvēlīgos apstākļos var izraisīt elektrisko triecienu.
Page 125 ūdens pievadīšanas. To drīkst lietot tikai griešanai / slīpēšanai sausā veidā. • Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron. Lai nodrošinātu optimālu darbības efektivitāti, Hilti iesaka kopā ar šo izstrādājumu lietot šīs lietošanas instrukcijas beigās iekļautajā...
Page 126 Metālapstrādes darbu veikšana ar šo pārsegu ir aizliegta. 3.11 Litija jonu akumulatora indikācija Hilti litija jonu akumulatoru Nuron indikācija var informēt par akumulatora uzlādes līmeni, kļūmēm un stāvokli. 3.11.1 Uzlādes līmeņa indikācija un kļūmes paziņojumi BRĪDINĀJUMS! Traumu risks akumulatora nokrišanas gadījumā! ▶...
Page 127 Nodrošiniet, lai izstrādājums vai akumulators būtu ieteicamajā darba temperatūrā, un lietojiet izstrādājumu tā, lai tas netiktu pārslogots. Ja indikācija nepazūd, vērsieties Hilti servisā. Viena (1) LED konstanti deg dzeltenā krāsā Litija jonu akumulators un ar to savienotais izstrādājums nav savā starpā saderīgi. Lūdzu, vērsieties Hilti servisā.
Page 128 Tips Lietošana Saīsinājums Virsma Stiepļu birste Stiepļu birstes 3CS, 4CS, 3SS, metāla Dimanta vainagurbis Flīžu urbšana DDM14 minerāla Šķiedras ripa Raupjā slīpēšana AP-D metāla Ripu atbilstība izmantojamajam aprīkojumam Poz. Aprīkojums AC-D AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND...
Page 129 Akumulators Akumulatora darba spriegums 21,6 V Akumulatora svars Skat. šīs lietošanas instrukcijas beigās Apkārtējā temperatūra darbības laikā −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Uzglabāšanas temperatūra −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Akumulatora temperatūra uzlādes sākumā −10 ℃...
Page 130 ▶ Pirms katras lietošanas pārbaudiet, vai nav bojāts instrumentu drošības virves stiprinājuma punkts. Ievērojiet jūsu valstī spēkā esošos noteikumus par darbu augstumā. Aizsardzībai pret kritieniem lietojiet kopā ar šo izstrādājumu tikai Hilti pretnokrišanas aprīkojumu apvienojumā ar Hilti instrumentu drošības virvi #2261970.
Page 131 6.7.1 Standarta drošības pārsega montāža Drošības pārsegam ir kodēšanas tapa, kas ļauj uzmontēt tikai tādu pārsegu, kas atbilst konkrētajam izstrādājumam. Drošības pārsegs ar kodēšanas tapu nofiksējas izstrādājuma pārsega stiprinājumā. 1. Uzlieciet drošības pārsegu uz vārpstas sašaurinājuma tā, lai trīsstūra atzīmes uz iekārtas un uz pārsega būtu novietotas viena otrai pretī.
Page 132 6. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu. 7. Ar fiksācijas atslēgu pievelciet fiksācijas uzgriezni, pēc tam atlaidiet vārpstas bloķēšanas taustiņu un noņemiet fiksācijas atslēgu. 6.9.2 Maināmā instrumenta demontāža BRĪDINĀJUMS! Salūšanas un bojājumu risks. Ja vārpstas bloķēšanas taustiņš tiek nospiests laikā, kad vārpsta griežas, var atbrīvoties darba instrumenta fiksācija.
Page 133 6.9.6 Stiepļu birstes montāža 1. Piemontējiet sānu rokturi. → Lappuse 124 2. Piemontējiet standarta drošības pārsegu. 3. Uzlieciet stiepļu birsti un pievelciet to ar roku. 4. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu. 5. Pievelciet stiepļu birsti ar atbilstīgas dakšatslēgas palīdzību. 6.
Page 134 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Iekārtu un akumulatoru transportēšana un uzglabāšana Transportēšana...
Page 135 Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. 2251374 Latviešu...
Page 136: Lt Originali Naudojimo Instrukcija
▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! Ražotāja garantija ▶ Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera. Papildinformācija Papildinformācija par lietošanu, tehniku, vides aizsardzību un materiālu otrreizējo pārstrādi ir pieejama, izmantojot šādu saiti: qr.hilti.com/manual/?id=2252233&id=2252235&id=2251374 Šī...
Page 137 Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas Hilti Ličio jonų akumuliatorius Hilti Kroviklis 1.2.3 Iliustracijose naudojami simboliai Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą iliustraciją šios naudojimo instrukcijos pradžioje. Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių...
Page 138 Prisiimdami visą atsakomybę pareiškiame, kad čia aprašytas prietaisas atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 139 ▶ Prieš įjungdami elektrinį įrankį, pašalinkite iš jo reguliavimo įrankius ar veržlinius raktus. Besisu- kančioje prietaiso dalyje esantis įrankis ar paliktas raktas gali tapti sužalojimų priežastimi. ▶ Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą. Taip galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. ▶...
Page 140 ▶ Niekada nevykdykite pažeistų akumuliatorių techninės priežiūros. Bet kokią akumuliatorių techninę priežiūrą leidžiama vykdyti tik gamintojui arba įgaliotoms klientų aptarnavimo įmonėms. Saugos nurodymai visiems darbams Bendrieji saugos nurodymai, vykdant šlifavimo, šlifavimo švitriniu popieriumi darbus, naudojant vieli- nius šepečius, poliruojant ir atliekant abrazyvinį pjovimą: ▶...
Page 141 Atatranka ir atitinkami saugos nurodymai Atatranka yra staigi prietaiso reakcija į besisukančio keičiamojo įrankio, kaip šlifavimo disko, šlifavimo lėkštės, vielinio šepečio ir t. t. įstrigimą arba užsiblokavimą. Dėl strigimo arba blokavimo besisukantis keičiamasis įrankis staiga sustoja. Todėl nevaldomas elektrinis įrankis blokavimo vietoje pajuda priešinga keičiamojo įrankio sukimuisi kryptimi.
Page 142 ▶ Plokštes arba didelių matmenų ruošinius atremkite, kad, pjovimo diskui užstrigus, sumažėtų atatrankos tikimybė. Dideli ruošiniai dėl savo svorio gali įlinkti. Ruošinį reikia paremti iš abiejų disko pusių, tiek ties pjovimo plyšiu, tiek ir kraštuose. ▶ Būkite ypač atsargūs vykdydami įleidžiamuosius pjūvius sienose arba kitose blogai matomose vietose.
Page 143 įtampa, kelianti elektros smūgio pavojų, arba gali iškilti sprogimo pavojus. ▶ Užterštus prietaisus, jei juos dažnai naudojate elektrai laidžioms medžiagoms apdirbti, reguliariai tikrinkite Hilti techniniame centre. Ant prietaiso korpuso susikaupusios dulkės, ypač laidžių medžiagų dulkės, arba drėgmė, esant nepalankioms sąlygoms, gali kelti elektros smūgio pavojų.
Page 144 švitriniu popieriumi, visais atvejais nenaudojant vandens. Jį leidžiama naudoti tik sausajam šlifavimui ir sausajam pjovimui. • Su šiuo prietaisu naudokite tik B 22 serijos Hilti Nuron ličio jonų akumuliatorius. Optimaliam našumui Hilti rekomenduoja šiam prietaisui šios naudojimo instrukcijos gale esančioje lentelėje nurodytus akumuliatorius.
Page 145 šlifavimo diskais. Apdorojant metalą, šį gaubtą naudoti draudžiama. 3.11 Ličio jonų akumuliatoriaus rodmenys Hilti Nuron ličio jonų akumuliatoriai gali parodyti įkrovos būklę, pranešimus apie klaidą ir akumuliatoriaus būklę. 3.11.1 Įkrovos būklės ir pranešimų apie klaidas rodmenys ĮSPĖJIMAS Sužalojimo pavojus krentančiu akumuliatoriumi! ▶...
Page 146 Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai- gėsi ir jį reikia pakeisti. Kreipkitės į Hilti techninės priežiūros centrą. Eksploatacinės medžiagos Leidžiama naudoti tik sintetine derva surištus stiklopluoštinius maks. Ø 125 mm diskus, kurių leistinas sukimosi greitis yra ne mažesnis kaip 11 000 1/min, o leistinas apskritiminis greitis 80 m/s.
Page 147 Diskai Tipas Naudojimas Sutartiniai ženklai Pagrindas (apdir- bamas paviršius, medžiaga) Abrazyvinis pjovimo diskas Pjovimas abra- ACD Metalas zyviniais diskais, griovelių pjovimas Deimantinis pjovimo diskas Pjovimas abra- DC-TP, DCD (SPX, Mineralinės me- zyviniais diskais, SP, P) džiagos griovelių pjovimas Abrazyvinis grubaus šlifavimo diskas Grubusis šlifavimas AGD, AFD, AND Metalas...
Page 148 Techniniai duomenys AG 4S-22-125 Nominalioji maitinimo įtampa 21,6 V Nominalusis sukimosi greitis 8 500 aps./min. Maksimalus disko skersmuo 125 mm Svoris pagal „EPTA-Procedure 01“ be akumuliato- 2,1 kg riaus Pavaros veleno sriegis Veleno ilgis 22 mm Darbinė aplinkos temperatūra −17 ℃ … 60 ℃ (1 ℉...
Page 149 ▶ Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus. Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje. Kaip apsaugą nuo nukritimo šiam gaminiui naudokite tik Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno #2261970 derinį.
Page 150 ▶ Vieną įrankio laikančiojo lyno karabino kablį pritvirtinkite prie apsaugos nuo nukritimo įtaiso, o kitą karabino kablį – prie laikančiosios struktūros. Patikrinkite, ar abu karabino kabliai patikimai laikosi. Laikykitės Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno naudojimo instrukcijų. Šoninės rankenos montavimas ▶...
Page 151 Deimantiniai diskai turi būti keičiami tada, kai pastebimai sumažėja jų pjovimo geba arba šlifavimo našumas. Paprastai taip atsitinka, kai deimantinių segmentų aukštis tampa mažesnis kaip 2 mm. Kitų tipų diskai turi būti keičiami tada, kai pastebimai sumažėja jų pjovimo našumas arba kai kampinio šlifuoklio elementai (išskyrus diską) dirbant ima liesti apdirbamą...
Page 152 6.9.4 Kwik lock išmontavimas Jeigu greitojo fiksavimo veržlės Kwik lock ranka atlaisvinti nepajėgiate, uždėkite ant jos priveržimo raktą ir sukite jį prieš laikrodžio rodyklę. Niekada nenaudokite vamzdžių rakto. Greitojo fiksavimo veržlę Kwik lock galima pažeisti netinkamu įrankiu. 1. Paspauskite veleno fiksavimo mygtuką. 2.
Page 153 Atlikę priežiūros ir remonto darbus uždėkite visus apsauginiai įtaisus ir patikrinkite, ar jie nepriekaištingai veikia. Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group 2251374 Lietuvių...
Page 154 Pagalba sutrikus veikimui Visų sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus įkrovos lygio ir sutrikimų rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys. Pasitaikius sutrikimų, kurie neaprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis Sprendimas Prietaisas neįsijungia.
Page 155: Ru Перевод Оригинального Руководства По Эксплуатации
▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
Page 156 Соблюдать руководство по эксплуатации Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроинструменты и аккумуляторы вместе с обычным мусором! Hilti Литий-ионный аккумулятор (Li-Ion) Зарядное устройство Hilti 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти...
Page 157 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 158 Безопасность рабочего места ▶ Следите за чистотой и хорошей освещенностью на рабочем месте. Беспорядок на рабочем месте или плохое освещение могут привести к несчастным случаям. ▶ Не используйте электроустройство/электроинструмент во взрывоопасной зоне, где имеются горючие жидкости, газы или пыль. При работе электроустройство/электроинструмент искрит, и искры...
Page 159 пользователем электроинструмента. Неосторожное обращение может в течение долей секунды стать причиной получения тяжелых травм. Использование и обслуживание электроинструмента ▶ Не допускайте перегрузки электроинструмента. Используйте электроинструмент, предна- значенный именно для данной работы. Соблюдение этого правила обеспечит более высокое качество и безопасность работы в указанном диапазоне мощности. ▶...
Page 160 ▶ Категорически запрещается выполнять обслуживание поврежденных аккумуляторов. Все технические работы с аккумуляторами должны выполняться только производителем или авторизо- ванными сервисными мастерскими. Указания по технике безопасности при выполнении любых работ Общие указания по технике безопасности при шлифовании, шлифовании абразивной шкуркой, крацевании, полировании и абразивной резке: ▶...
Page 161 ▶ Не допускайте включения электроинструмента во время его переноски. Вращающийся рабочий инструмент может случайно захватить края вашей одежды и при последующем вращении травмировать вас. ▶ Регулярно очищайте вентиляционные прорези электроинструмента. Повышенная концентра- ция металлической пыли, засасываемой в корпус двигателя, может создать опасность поражения электрическим...
Page 162 снижают степень риска его разлома. Зажимные фланцы отрезных кругов могут отличаться от зажимных фланцев других шлифкругов. ▶ Не используйте изношенные абразивные круги от машин большего размера. Абразивные круги, изготовленные для машин большего размера, не рассчитаны на высокую частоту вращения малогабаритных машин и поэтому могут разрушиться. ▶...
Page 163 электрического тока или привести к взрыву, если случайно задеть (повредить) электропроводку, газо- или водопровод. ▶ При частой обработке токопроводящих материалов шлифмашина загрязняется, поэтому ее сле- дует регулярно сдавать в сервисный центр Hilti для проверки. При неблагоприятных условиях 2251374 Русский *2251374*...
Page 164 материалов в хорошо просматриваемом и пожаробезопасном месте. Дайте остыть аккумулятору. Если по истечении одного часа аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti».
Page 165 шлифмашина может использоваться только для сухого шлифования/сухой абразивной резки. • Для этого электроинструмента используйте только литий-ионные аккумуляторы Hilti Nuron серии B 22. Для обеспечения оптимальной мощности Hilti рекомендует использовать с этим электроин- струментом аккумуляторы, указанные в таблице в конце этого руководства по эксплуатации. •...
Page 166 использованием алмазных чашечных кругов. Обработка металла с использованием этого кожуха запрещена. 3.11 Индикации состояния литий-ионного аккумулятора Литий-ионные аккумуляторы Hilti Nuron оснащены светодиодами для индикации уровня заряда, сигналов ошибки и состояния батареи. 3.11.1 Индикация уровня заряда и сигналов ошибки ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие падения аккумулятора! ▶...
Page 167 службу Hilti. Один (1) светодиод горит желтым. Литий-ионный аккумулятор и сопряженный с ним электроинструмент не совместимы друг с другом. Обратитесь в сервисный центр Hilti. Один (1) светодиод мигает красным с высокой Литий-ионный аккумулятор заблокирован и его частотой. дальнейшее использование невозможно. Обра- титесь...
Page 168 ВНИМАНИЕ! Для резки и штробления с использованием абразивных отрезных кругов всегда используйте стандартный защитный кожух с передней накладкой (принадлежность) или полно- стью закрытый пылезащитный кожух. Круги Тип Область приме- Условные обо- Базовый мате- нения значения риал (основание) Абразивный отрезной круг абразивная...
Page 169 Поз. Комплектация ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Опорная тарелка — ✓ — — — — (для фибрового круга) Технические данные AG 4S-22-125 Номинальное напряжение 21,6 В Номинальная частота вращения 8 500 об/мин...
Page 170 3. Проверьте надежность фиксации аккумулятора. Извлечение аккумулятора 1. Нажмите кнопку деблокировки аккумулятора. 2. Извлеките аккумулятор из инструмента. Монтаж защиты Hilti от случайного срабатывания при падении электроинструмента (оп- ция) Строго соблюдайте национальные директивы по выполнению работ на достаточно большой высоте при использовании данного электроинструмента.
Page 171 Соблюдайте национальные директивы по выполнению высотных работ. Для защиты этого электроинструмента от падения используйте только комбинацию из предохранителя Hilti для предупреждения случайного срабатывания при ударе и удерживающего троса для инстру- ментов Hilti #2261970. ▶ Закрепляйте предохранитель для предупреждения случайного срабатывания при ударе в монтаж- ных...
Page 172 6.7.2 Регулировка стандартного защитного кожуха ▶ Нажмите кнопку (рас)фиксации кожуха и поворачивайте защитный кожух, пока он не зафиксируется в нужном положении. 6.7.3 Снятие стандартного защитного кожуха 1. Нажмите кнопку (рас)фиксации кожуха и поворачивайте защитный кожух до тех пор, пока обе отметки...
Page 173 6.9.2 Снятие рабочего инструмента ПРЕДУПРЕЖДЕНИЕ Опасность излома и разрушения! При нажатии кнопки блокировки шпинделя во время его вращения возможна расфиксация рабочего инструмента. ▶ Нажимайте кнопку блокировки шпинделя только при неподвижном шпинделе. 1. Нажмите и удерживайте нажатой кнопку блокировки шпинделя. 2. Ослабьте зажимную гайку, установив на нее зажимный ключ и повернув его против часовой стрелки.
Page 174 3. Установите проволочную щетку и закрутите ее от руки. 4. Нажмите и удерживайте нажатой кнопку блокировки шпинделя. 5. Затяните проволочную щетку с помощью подходящего гаечного ключа. 6. После этого отпустите кнопку блокировки шпинделя и снимите гаечный ключ. 6.9.7 Установка фибрового круга 1.
Page 175 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные Hilti запасные части, расходные материалы и принадлеж- ности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group Транспортировка и хранение аккумуляторных инструментов и аккумуляторов...
Page 176 При любых неисправностях следите за индикатором уровня заряда и неисправностей аккумулятора. См. главу Индикации состояния литий-ионного аккумулятора. В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Неисправность Возможная причина...
Page 177: Uk Оригінальна Інструкція З Експлуатації
Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей пе- реработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании элек- трических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную инфор- мацию...
Page 178 Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки щодо експлуатації та інша корисна інформація Поводження з матеріалами, придатними для вторинної переробки Не викидайте електроінструменти і акумуляторні батареї у баки для побутового сміття Hilti Літій-іонна акумуляторна батарея Hilti Зарядний пристрій 1.2.3 Символи на ілюстраціях...
Page 179 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 180 ▶ Під час роботи намагайтеся не торкатися заземлених поверхонь, наприклад труб, радіаторів опалення, печей та холодильників. Якщо Ваше тіло перебуває в контакті із системою заземлення, існує підвищений ризик ураження електричним струмом. ▶ Захищайте електроінструменти від дощу та вологи. У разі проникнення води в електроінструмент підвищується...
Page 181 ▶ Електроінструменти, що не використовуються, зберігайте в недоступному для дітей місці. Не дозволяйте користуватися інструментом особам, які не ознайомлені з ним або не прочитали ці вказівки. У руках недосвідчених людей електроінструменти являють собою серйозну небезпеку. ▶ Електроінструменти та їх приладдя потребують дбайливого догляду. Ретельно перевіряйте, чи...
Page 182 наступних інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм. ▶ Забороняється вносити зміни до конструкції цього електроінструмента, щоб надати йому функції, на які він не розрахований та які не були передбачені виробником. Така модифікація конструкції може призвести до втрати контролю та до тяжких травм. ▶...
Page 183 Віддача і відповідні вказівки з техніки безпеки Віддача являє собою раптову реакцію, що виникає при зачепленні або блокуванні робочого інструмента, що обертається (шліфувального круга, шліфувальної тарілки, дротової щітки тощо). Зачеплення або блокування призводять до раптової зупинки робочого інструмента, що обертається. Це спричиняє неконтрольований...
Page 184 Додаткові особливі вказівки з техніки безпеки під час відрізного шліфування: ▶ Уникайте блокування або занадто сильного притискання відрізного круга. Не виконуйте занадто глибоких розрізів. Перенавантаження відрізного круга збільшує його зношування та схильність до перекосу або блокування, а разом з тим і можливість віддачі або руйнування круга. ▶...
Page 185 інструмента може спричинити ураження електричним струмом або вибух. ▶ У разі частої обробки електропровідних матеріалів регулярно здавайте забруднені інструменти на перевірку до сервісної служби компанії Hilti. Якщо на поверхні інструмента накопичується волога та пил, особливо від струмопровідних матеріалів, це може за несприятливих умов призвести до...
Page 186 спостерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
Page 187 Кутова шліфувальна машина, бокова рукоятка, стандартний захисний кожух, передня накладка, затис- кний фланець, затискна гайка, затискний ключ, фільтр для уловлювання пилу, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group Система...
Page 188 Обробляти метал з використанням цього кожуха забороняється. 3.11 Варіанти індикації літій-іонної акумуляторної батареї Літій-іонні акумуляторні батареї Hilti Nuron оснащені індикаторами, які можуть відображати стан заряду, повідомлення про несправності, а також позначати стан акумуляторної батареї. 3.11.1 Індикація стану заряду та повідомлень про несправність...
Page 189 Літій-іонна акумуляторна батарея заблокована та льором більше не може використовуватися. Будь ласка, зверніться до сервісної служби компанії Hilti. 3.11.2 Індикація стану акумуляторної батареї Щоб відобразити індикацію стану акумуляторної батареї, натисніть і утримуйте деблокувальну кнопку протягом більше трьох секунд. Система не встановила жодних потенційних несправностей елемента...
Page 190 Видаткові матеріали Дозволяється використовувати лише армовані волокнистим матеріалом шліфувальні круги (макс. Ø 125 мм) зі зв'язуючою речовиною на основі синтетичної смоли, які допущені до застосування при частоті обертання не менше 11000 об/хв. та периферійній швидкості 80 м/с. Товщина круга має становити максимум 7 мм. УВАГА! Під...
Page 191 Поз. Приладдя ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Опорний диск — ✓ — — — — (фібровий круг) Технічні дані AG 4S-22-125 Номінальна напруга 21,6 В Номінальна частота обертання 8 500 об/хв...
Page 192 Виймання акумуляторної батареї 1. Натисніть на деблокувальну кнопку акумуляторної батареї. 2. Дістаньте акумуляторну батарею з інструмента. Установлення захисту від падіння Hilti (опція) Під час використання інструмента необхідно обов'язково дотримуватися місцевих указівок щодо виконання робіт на висоті. Дотримуйтеся вказівок, наведених в інструкції з експлуатації захисту від падіння.
Page 193 Захист від падіння з висоти ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок падіння робочого інструмента та/або приладдя! ▶ Використовуйте тільки той страхувальний строп для інструментів Hilti, який рекомендований для Вашого інструмента. ▶ Перед кожним використанням перевіряйте точку кріплення страхувального стропа для інструментів...
Page 194 Установлення та знімання передньої накладки Передня накладка має бути прикріплена до стандартного захисного кожуха. 1. Установіть передню накладку на стандартний захисний кожух закритою стороною вгору. ▶ Фіксатор має зафіксуватися із чітким характерним звуком. 2. Щоб від'єднати передню накладку, відкрийте фіксатор. 3.
Page 195 6.9.3 Установлення швидкозатискної гайки Kwik lock ПОПЕРЕДЖЕННЯ Небезпека пошкодження. Якщо затягувати швидкозатискну гайку KwikLock занадто міцно, вона може зламатися. ▶ Слідкуйте за тим, щоб під час роботи швидкозатискна гайка Kwik-Lock не торкалася опорної поверхні. ▶ Не використовуйте пошкоджену затискну гайку KwikLock. Замість...
Page 196 5. Надійно затягніть затискну гайку ключем. 6. Після цього відпустіть кнопку фіксації шпинделя та зніміть затискний ключ. Експлуатація Увімкнення 1. Натисніть на задню частину вимикача. 2. Пересуньте вимикач уперед. ▶ Двигун працює. 3. Зафіксуйте вимикач. Шліфування ПОПЕРЕДЖЕННЯ Ризик отримання травм. Може раптово статися блокування або заїдання змінного робочого інстру- мента.
Page 197 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб- сайті www.hilti.group Транспортування та зберігання акумуляторних інструментів та акумуляторних...
Page 198 У разі виникнення будь-яких несправностей звертайте увагу на індикатор стану заряду та несправності акумуляторної батареї. Додаткова інформація наведена у розділі «Варіанти індикації літій-іонної акумуляторної батареї». У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина Рішення...
Page 199: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію, звертайтеся до сервісної служби компанії Hilti або до свого торго- вого...
Page 200 Бұл пайдалану бойынша нұсқаулықта төмендегі белгілер пайдаланылады: Пайдалану бойынша нұсқаулықты ұстану Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз Hilti LiIon аккумуляторы Hilti зарядтағыш құрылғысы 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл...
Page 201 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді...
Page 202 Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін сақтаңыз. Қауіпсіздік нұсқауларында қолданылатын «электр құралы» термині электр желісінен (желілік кабельмен) және аккумулятордан (желілік кабельсіз) жұмыс істейтін электр құралын білдіреді. Жұмыс орны ▶ Жұмыс орнындағы тазалықты және тәртіпті қадағалаңыз. Жұмыс орнындағы ретсіздік және нашар...
Page 203 Электр құралын қолдану және оған қызмет көрсету ▶ Аспапқа шамадан тыс жүктеме түсуін болдырмаңыз. Нақ осы жұмысқа арналған электр құралын қолданыңыз. Бұл ережені сақтау көрсетілген қуат диапазонында жоғарырақ жұмыс сапасын және қауіпсіздігін қамтамасыз етеді. ▶ Сөндіргіші бұзылған электр құралын қолданбаңыз. Қосу немесе өшіру қиын электр құралы қауіпті...
Page 204 бірге алынған барлық қауіпсіздік техникасы туралы нұсқауларды, нұсқауларды, схемаларды және деректерді орындаңыз. Төменде берілен нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жарақаттарға әкелуі мүмкін. ▶ Электр құралды, ол құрал өндірушісі арнайы жобаламаған және белгілемеген жолмен жұмыс істейтіндей өзгертпеңіз. Мұндай өзгеріс бақылау мүмкіндігінен айырылуға және ауыр жарақат алуға...
Page 205 салмалы аспаптың қарама-қарсы бағытта айналуына байланысты электр құралдың басқарылмайтын қозғалысы орын алады. Өңдеп жатқан бөлшекте тегістеу дискісі ілінгенде немесе бұғатталғанда, бөлшекке салынатын тегістеу дискісінің жиегі тұрып қалуы мүмкін. Бұл дискінің сынуына әкеледі немесе қайтарымды тудырады. Бұл кезде тегістеу дискісі оператор бағытында немесе оған кері қозғалады (бұғатталу сәтінде дискінің айналу...
Page 206 ▶ Кесу дискісі сыналанған немесе жұмысты тоқтатқан жағдайда аспапты өшіріңіз және диск толық тоқтағанын күтіңіз. Әлі айналып жатқан дискіні кесу жерінен шығарып алуға ешқашан әрекет жасамаңыз – қайтарым болуы мүмкін. Сыналану себебін анықтаңыз және кетіріңіз. ▶ Әлі өңдеп жатқан бөлшекте болса, аспапты қайтадан қоспаңыз. Жұмысты...
Page 207 жоғын тексеріп шығыңыз. Қуыт сымына, газ немесе су құбырына зақым келтірген жағдайда, өнімнің сыртындағы металл бөліктер ток соғуға немесе жарылысқа әкелуі мүмкін. ▶ Ток өткізетін материалдарды жиі өңдеген кезде кір өнімдерді Hilti қызмет көрсету орталығына жүйелі түрде тексертіңіз. Қолайсыз жағдайларда аспап бетінде жиналатын ылғал мен шаң (әсіресе...
Page 208 материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, тұтанбайтын жерге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Hilti қызмет көрсету орталығына жолығыңыз немесе «Қауіпсіздік және Hilti Li-Ion аккумуляторын пайдалану бойынша нұсқаулар» атты құжатты оқып шығыңыз.
Page 209 тазарту, егеуқұм қағазымен ажарлау жұмыстарын су пайдаланбай орындауға арналған. Оны тек құрғақ ажарлау/кесу үшін қолдануға болады. • Бұл өнім үшін тек B 22 сериялы Hilti Nuron Li-Ion аккумуляторларын пайдаланыңыз. Hilti компаниясы бұл өнім үшін оңтайлы қуатқа қол жеткізу мақсатында осы пайдалану бойынша нұсқаулықтың соңындағы кестеде көрсетілген аккумуляторларды пайдалануға кеңес береді.
Page 210 ғана арналған. Бұл қаптаманы қолданып металды өңдеуге тыйым салынған. 3.11 LiIon аккумуляторының индикаторлары Hilti Nuron Li-Ion аккумуляторлары аккумуляторлардың заряд деңгейін, ақаулық туралы хабарларын және күйін көрсете алады. 3.11.1 Заряд деңгейінің және ақаулық туралы хабарлардың индикаторлары ЕСКЕРТУ Жарақат алу қаупі аккумулятордың құлауынан! ▶...
Page 211 Жалғанған өнімді ары қарай пайдалану мүмкін болмаса, бұл аккумулятордың қызмет ету мерзімі аяқталғанын және оны алмастыру керек екендігін білдіреді. Hilti қызмет көрсету орталығына хабарласыңыз. Пайдаланылатын материал Кем дегенде 11000 айн/мин айналу жиілігі және 80 м/сек. айналу жылдамдығы үшін рұқсат етілген, макс.
Page 212 НөміріЖабдық ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Шаңды кетіруге — — — ✓ — — арналған қап- тама (ажарлау) DGEX 125⁄5" Шаңды кетіруге — — — — ✓ — арналған...
Page 213 Жұмыс кезіндегі қоршаған орта температурасы −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Сақтау температурасы −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Зарядтаудың басындағы аккумулятор температурасы −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) EN 60745 стандарты...
Page 214 ▶ Құрал ұстағыш арқанның бекіту нүктесінде әр пайдалану алдында зақымдардың бар-жоғын тексеріп шығыңыз. Биік жерде жұмыс істеу бойынша ұлттық нұсқамаларды орындаңыз. Бұл өнім үшін биіктен құлаудан қорғаныс ретінде тек Hilti құлаудан сақтандырғышы мен Hilti компаниясы ұсынған #2261970 құрал ұстағыш арқанының қисындасуын қолданыңыз. ▶ Құлаудан сақтандырғышты керек-жараққа арналған монтаждық саңылауларға бекітіңіз.
Page 215 ▶ Сәйкес қорғауыш қаптаманың орнату бойынша нұсқаулығын оқып шығыңыз. 6.7.1 Стандартты қорғауыш қаптаманы орнату Қорғауыш қаптаманың тек өнімге жарамды қаптаманы орнатуға мүмкіндік беретін арнайы шығыңқы жерлері бар. Қорғауыш қаптаманың шығыңқы жерлері өнім шпинделінің мойнында орналасқан ойықтарға бекітіледі. 1. Қорғауыш қаптаманы шпиндель мойнына өнімдегі және қорғауыш қаптамадағы үшбұрыштардың екі...
Page 216 2. Қыспа фланецтегі дөңгелек қималы сақинаның бар екендігін және зақымдалмағанын тексеріңіз. ▶ Жетіспейтін немесе зақымдалған қималы сақинаны алмастырыңыз. 3. Қыспа фланецті шпиндельге берік және айналмайтындай етіп орнатыңыз. 4. Алмалы-салмалы аспапты орнатыңыз. 5. Қыспа гайканы орнатылған алмалы-салмалы аспапқа сай бұрап бекітіңіз. 6.
Page 217 6.9.6 Сымды қылшақты орнату 1. Бүйірлік тұтқышты орнатыңыз. → Бет 208 2. Стандартты қорғауыш қаптаманы орнатыңыз. 3. Сымды қылшақты орнатып, берік бұрап бекітіңіз. 4. Шпиндельді бұғаттау түймесін басып тұрыңыз. 5. Арнайы кілттің көмегімен сымды қылшақты берік бұраңыз. 6. Содан кейін шпиндельді бұғаттау түймесін босатып, гайка кілтін алып тастаңыз. 6.9.7 Фибра...
Page 218 орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз. Қауіпсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group Аккумуляторлық құралдар мен аккумуляторларды тасымалдау және сақтау...
Page 219 зақымдардың бар-жоғын тексеріп шығыңыз. Ақаулардағы көмек Кез келген ақаулар орын алған жағдайда, аккумулятордың заряд деңгейі мен ақау индикаторына назар аударыңыз. LiIon аккумуляторының индикаторлары бөлімін қараңыз. Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...
Page 220: Tr Orijinal Kullanım Kılavuzu
▶ Аккумуляторды Hilti Store дүкенінде кәдеге жаратыңыз немесе жергілікті кәдеге жарату кәсіпорнына хабарласыңыз. Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.
Page 221 Bu kullanım kılavuzunda aşağıdaki semboller kullanılmıştır: Kullanım kılavuzuna dikkat edilmelidir Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız Hilti Lityum İyon akü Hilti Şarj cihazı 1.2.3 Resimlerdeki semboller Resimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmıştır.
Page 222 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar burada saklanır: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 223 ▶ Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız. Elektrikli el aletinin türüne ve kullanımına göre toz maskesi, kaymayan güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruyucu donanımların kullanılması yaralanma riskini azaltır. ▶ İstem dışı çalışmayı önleyiniz. Güç kaynağına ve/veya aküyü bağlamadan, girişini yapmadan veya taşımadan önce elektrikli el aletinin kapalı...
Page 224 Servis ▶ Elektrikli el aletinizi sadece kalifiye uzman personele ve sadece orijinal yedek parçalar ile tamir ettiriniz. Böylece aletin güvenliğinin korunduğundan emin olunur. ▶ Hasarlı akülere bakım yapmayınız. Akülere yönelik tüm bakım çalışmaları sadece üretici veya yetkili müşteri hizmetleri tarafından yapılmalıdır. Tüm çalışmalara yönelik güvenlik uyarıları...
Page 225 Örneğin bir taşlama diski iş parçasında sıkışırsa veya bloke olursa, iş parçasına giren zımpara diskinin kenarı sıkışabilir ve bu nedenle taşlama diski kırılabilir veya geri tepmeye neden olabilir. Taşlama diski, blokaj noktasında diskin dönüş yönüne bağlı olarak kullanan kişinin üzerine doğru veya kullanan kişiden uzağa doğru hareket eder.
Page 226 ▶ Mevcut duvarlarda veya görülemeyen diğer alanlarda özellikle "Cep kesimlerinde" çok dikkatli olunuz. Derine dalan kesme diski gaz, su, elektrik hatlarının ve diğer nesnelerin kesiminde geriye doğru tepmeye neden olur. ▶ doğrusal olmayan kesimler yapmaya çalışmayınız. Kesme diskinin aşırı kullanımı aletin aşınmasını artırır ve kırılma tehlikesi ve blokaja neden olabilir ve bu nedenle söz konusu olabilecek bir geri tepme veya zımparalama gövdesinin kırılması...
Page 227 ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Pili, yanıcı malzemelere yeterli mesafede, görünür ve yanıcı olmayan bir yere yerleştiriniz. Aküyü soğumaya bırakınız. Akü bir saat sonra hala dokunulamayacak kadar sıcaksa, arızalı demektir. Hilti servisiyle irtibat kurunuz veya "Hilti Lityum İyon aküler için güvenlik ve kullanım uyarıları" dokümanını okuyunuz.
Page 228 Yalnız kuru taşlama/kesme işlemleri için kullanılabilir. • Bu ürün için sadece B 22 tip serisi Hilti Nuron Lityum İyon aküleri kullanınız. Optimum güç için Hilti bu ürünle birlikte bu kullanım kılavuzunun sonundaki tabloda belirtilen akülerin kullanılmasını tavsiye eder.
Page 229 Bu taşlama sistemi, yalnızca elmas konik disklerle mineralli yüzeylerin taşlanması için uygundur. Bu muhafaza ile metal işlemek yasaktır. 3.11 Lityum İyon akü göstergeleri Hilti Nuron Lityum İyon aküler şarj durumunu, hata mesajlarını ve akünün durumunu gösterebilir. 3.11.1 Şarj durumu ve hata mesajları göstergeleri İKAZ Düşen akü nedeniyle yaralanma tehlikesi! ▶...
Page 230 çok sıcak, çok soğuk veya başka bir hata mevcut. Ürünü ve aküyü önerilen çalışma sıcaklığına getiri- niz ve kullanırken ürünü aşırı yüke maruz bırakmayı- nız. Mesaj devam ediyorsa Hilti servisiyle irtibat kuru- nuz. Bir (1) LED sarı yanıyor Lityum İyon akü ve bağlantılı ürün uyumlu değildir.
Page 231 Kullanılan donanıma göre disklerin belirlenmesi Donanım ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, zis- AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 Koruma başlığı ✓ ✓ ✓ ✓ ✓ ✓ (standart) Ön kapak (A ile ✓ — — —...
Page 232 Depolama sıcaklığı −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Şarj başlangıcında akü sıcaklığı −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) EN 60745 uyarınca ses bilgisi ve titreşim değerleri Bu talimatlarda belirtilen ses basıncı ve titreşim değerleri, ilgili normlara uygun bir ölçüm metodu ile ölçülmüştür ve elektrikli el aletlerinin birbirleri ile karşılaştırılması...
Page 233 ▶ Her kullanımdan önce alet bağlama ipinin sabitleme noktasını olası hasarlar bakımından kontrol ediniz. Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız. Bu ürün için devrilme emniyeti olarak sadece Hilti düşme koruması ile Hilti alet kordonunun #2261970 bir kombinasyonunu kullanınız. ▶ Düşme emniyetini aksesuarların montaj aralıklarına sabitleyiniz. Güvenli tutuşu kontrol ediniz.
Page 234 6.7.2 Standart koruma başlığının ayarlanması ▶ Muhafaza kilit açma düğmesine basınız, koruma başlığını istenen konumda yuvasına oturtana kadar bastırınız. 6.7.3 Standart koruma başlığını sökülmesi 1. Koruma başlığı kilit açma düğmesine basınız, ürün ve koruma başlığı üzerindeki iki üçgen işaret birbirinin karşısına gelinceye kadar koruma başlığını...
Page 235 6.9.3 Kwik lock'ın monte edilmesi İKAZ Kırılma tehlikesi. Çok fazla aşınma durumunda Kwik lock hızlı bağlantı somunu kırılabilir. ▶ Çalışırken Kwik lock hızlı bağlantı somununun zemin ile temas etmemesine dikkat ediniz. ▶ Hasarlı hızlı bağlantı somunu Kwik lock kullanmayınız. Germe somunu yerine opsiyonel olarak Kwik lock hızlı bağlantı somunu kullanılabilir. Böylece ek aletler ilave takım kullanılmadan değiştirilebilir.
Page 236 Kullanım Açılması 1. Açma / Kapama şalterinin arka bölümüne basınız. 2. Kumanda şalterini öne doğru itiniz. ▶ Motor çalışıyor. 3. Açma / Kapama şalterine basınız. Taşlama İKAZ Yaralanma tehlikesi. Ek alet aniden bloke olabilir veya takılabilir. ▶ Ürünü her zaman yan tutamak ile kullanınız ve ürünü her iki elinizle sabit tutunuz. Ek aletin sıkışmasına izin vermeyiniz ve ürüne aşırı...
Page 237 önce ve sonra kontrol ediniz. Arıza durumunda yardım Tüm arızalarda akünün şarj durumu ve hata göstergesini dikkate alınız. Bkz. Bölüm Lityum İyon akü göstergeleri. Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. 2251374 Türkçe...
Page 238 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 239: ﻴ ﻟ‬ ‫ﺩ
‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
Page 240 ‫ﺔ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻔ‬ ‫ﺤ‬ ‫ﻣ‬ ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2251374 2251374...
Page 241 ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻷ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻘ ﻠ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ ﺎ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬...
Page 242 ‫ﻰ‬ ‫ﺘ ﺣ‬ ‫، ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻸ‬ ‫ﻟ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻌ‬ ‫ﻳ ﺮ‬ ‫ﺸ‬ ‫ﺗ‬ ‫ﻞ‬...
Page 243 ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻋ‬ ‫ﻷ ﺍ‬ ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺠ ﻟ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺮ‬ ‫ﻔ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻴ‬ ‫ﻗ‬...
Page 244 ‫. ﺎ ﻬ‬ ‫ﻌ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﻳ ﺮ‬ ‫ﺒ ﺗ‬ ‫ﻞ‬ ‫ﺋ ﺍ‬ ‫ﻮ‬ ‫ﺳ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﺐ‬ ‫ﻠ‬ ‫ﻄ‬ ‫ﺘ ﺗ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺷ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬...
Page 245 ‫ﻲ‬ ‫ﺠ‬ ‫ﺤ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﻄ‬ ‫ﻘ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﺔ‬ ‫ﻘ ﻠ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﻦ‬ ‫ﻣ‬...
Page 246 ‫ﺻ‬ ‫ﻮ ﺗ‬ ‫ﺭ ﺮ‬ ‫ﻜ‬ ‫ﺘ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ ﻌ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻈ‬ ‫ﺘ‬ ‫ﻨ ﻣ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬...
Page 247 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ ‫. ﺩ‬ ‫ﺮ‬ ‫ﺒ ﺗ‬ " . Hilti ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 248 ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 249 ‫ﺕ‬ ‫ﺎ ﻏ‬ ‫ﻼ‬ ‫ﺑ ﻭ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﺽ‬ ‫ﺮ ﻋ‬ Hilti Nuron ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬...
Page 250 ‫ﺴ‬ ( ‫ﺑ‬ ‫ﺓ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺍ ﻭ‬ ‫ﺔ ﺒ‬ ‫ﻤ ﻟ‬ ‫ﺾ‬ ‫ﻣ‬ ‫ﻮ ﺗ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺫ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﻔ‬ ‫ﺻ‬...
Page 251 ، DC-TP، DG-CW AGD, AP-D ACD ‫ﺓ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ، ، DC-D ، ، AFD, ‫ﻊ‬ ‫ﺿ‬ ، ، ، AND DD-M14 — ✓ ✓ ✓ — ✓ ‫ﺪ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻟ...
Page 252 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺤ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺭ ﺎ‬ ‫ﻴ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺰ ﻴ‬ ‫ﻬ ﺠ‬ ) ‫ﺗ‬ Hilti ‫ﻁ‬ ‫ﻮ‬ ‫ﻘ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺪ‬ ‫ﺿ‬ ‫ﻦ‬ ‫ﻴ‬ ‫ﻣ‬ ‫ﺄ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬...
Page 253 ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﻪ ﺑ‬ ‫ﻰ‬ ‫ﺻ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺖ‬ ‫ﻴ‬ ‫ﺒ ﺜ ﺗ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺰ ﺣ‬...
Page 254 ‫ﻲ‬ ‫ﺳ‬ ‫ﺎ‬ ‫ﻴ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻏ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ ﺃ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻖ‬ ‫ﻠ ﻐ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﻧ‬ ‫ﺎ...
Page 255 ‫. ﺔ‬ ‫ﻤ‬ ‫ﻴ ﻠ‬ ‫ﺳ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺎ ﻬ ﻧ‬ ‫ﺃ ﻭ‬ ‫ﺪ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﺸ‬ ‫ﻧ ﻼ‬ ‫ﻓ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻡ‬ ‫ﺎ ﻜ‬ ‫ﺣ ﺇ‬ ‫ﺔ‬ ‫ﻘ‬ ‫ﻠ ﺣ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬...
Page 256 ‫ﻬ ﻌ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻣ‬ ‫ﺎ ﻌ‬ ، ‫ﺗ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺑ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2251374 2251374...
Page 257 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 258 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 259: Ko 오리지널 사용 설명서
본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
Page 260 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 261 작업장 안전수칙 ▶ 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오. 어수선한 작업환경 또는 어두운 작업장은 사고를 초래할 수 있습니다. ▶ 인화성 액체, 가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는 전동 공구를 사용하지 마십시오. 전동 공구는 먼지나 증기를 점화시킬 수 있는 스파크를 일으킵니다. ▶...
Page 262 ▶ 본 지침에 따라 전동 공구, 액세서리, 공구 비트 등을 사용하십시오. 이 때 작업 조건과 실시하려는 작업 내 용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동 공구를 사용할 경우, 위험한 상황을 초래할 수 있습니다. ▶ 손잡이 및 손잡이 표면은 건조하고 깨끗하게, 그리고 오일과 그리스가 묻어있지 않도록 해야 합니다. 미끄 러운...
Page 263 ▶ 숨겨진 전선에 공구 비트가 닿게 되는 작업을 실행할 경우, 항상 기기의 절연된 손잡이 부분을 잡으십시오. 전류가 흐르는 전선과 접촉하면 전동 공구의 금속 부위를 통해 감전이 될 수도 있습니다. ▶ 전원 케이블을 회전하는 공구 비트로부터 멀리 두십시오. 기기에 대한 조절력을 상실할 경우, 전원 케이블 이...
Page 264 ▶ 컷팅 디스크가 끼이거나 또는 작업이 중단될 경우, 기기를 차단하고 디스크가 정지할 때까지 그대로 두십 시오. 여전히 작동하고 있는 컷팅 디스크를 절단 부위에서 빼내려고 하지 마십시오. 반동이 일어날 수 있습 니다. 끼임 현상의 원인을 확인하고 제거하십시오. ▶ 전동 공구가 공작물 안에 있을 경우, 전동 공구를 다시 켜지 마십시오. 절단을 조심스럽게 계속 진행하기 전에...
Page 265 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 269 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.
Page 266 재료의 연삭 절단과 황삭 가공, 브러시 작업 및 사포 연마 작업에 적합합니다. 건식 연마/절단 작업 용도로만 사용해야 합니다. • 본 제품에는 모델시리즈 B 22의 Hilti Nuron 리튬이온 배터리만 사용하십시오. Hilti는 출력을 최적화할 수 있도록 본 제품에 본 사용 설명서의 끝부분 표에 명시된 배터리를 사용할 것을 권장합니다. •...
Page 267 이 캡으로 금속 작업을 하는 것은 금지됩니다. 3.11 리튬이온 배터리 표시 Hilti Nuron 리튬 이온 배터리는 충전 상태, 오류 메시지 및 배터리 상태를 표시할 수 있습니다. 3.11.1 충전 상태 및 오류 메시지 표시 경고 부상 위험 떨어지는 배터리로 인한 위험! ▶...
Page 268 제품 및 배터리를 권장하는 작동 온도 상태로 유지하 고, 제품을 사용하지 않을 경우 제품에 과부하가 걸 리지 않도록 하십시오. 해당 메시지가 계속 존재하는 경우, Hilti 서비스 센 터에 문의해 주십시오. 1개 LED가 황색으로 점등됩니다 리튬이온 배터리 및 배터리가 연결된 제품과 호환되...
Page 269 위치 장비 ACD AP-D AGD, DG-CW DC-TP, 3CS, 4CS, AFD, (SPX, SP, DC-D 3SS, 4SS, AND (SPX, SP, DD-M14 먼지 분리기(연삭) — — — ✓ — — DG-EX 125⁄5" 먼지 분리기(절단) — — — — ✓ — DC-EX 125⁄5"C(A와 결합) 먼지...
Page 270 3. 배터리가 정확하게 설치되어 있는지 점검하십시오. 배터리 제거 1. 배터리의 잠금 해제 버튼을 누르십시오. 2. 배터리를 제품에서 빼내십시오. Hilti 낙하방지벨트 장착(옵션) 제품을 이용해 작업하는 도중 높은 위치에서 작업할 경우, 반드시 관련 국가 규정에 유의하십시오. 낙하방지벨트의 사용 설명서 내용에 유의하십시오. 한국어...
Page 271 ▶ 사용하기 전에 항상 공구 고정끈의 고정점에 손상된 곳이 없는지 확인하십시오. 공중 작업에 대한 국가별 규정에 유의하십시오. 해당 제품의 추락 방지장치로는 Hilti 낙하 방지 벨트와 Hilti 공구 고정끈 #2261970을 결합해서만 사용하십시오. ▶ 낙하 방지 벨트를 액세서리의 조립 구멍에 고정시키십시오. 확실하게 고정되었는지 점검하십시오.
Page 272 2. 분리하려면, 전면 커버의 로킹 메커니즘을 푸십시오. 3. 표준 보호캡에서 전면 커버를 분리하십시오. 공구 비트 장착 또는 탈거 주의 부상 위험. 공구 비트가 뜨거워질 수 있습니다. ▶ 공구 비트 교체 시 보호장갑을 착용하십시오. 다이아몬드 디스크는 절단 및 연삭 성능이 현저히 떨어지면 즉시 교체해야 합니다. 이는 일반적으로 다 이아몬드...
Page 273 5. 공구 비트에 안착될 때까지 퀵 릴리스 너트 Kwik lock를 볼트로 체결하십시오. ▶ 볼트로 체결한 상태에서 문자 표시 Kwik lock가 보입니다. 6. 스핀들 잠금 버튼을 누르고 계십시오. 7. 공구 비트를 퀵 릴리스 너트 Kwik lock가 완전히 조여질 때까지 손으로 시계방향으로 계속 돌리십시오. 8.
Page 274 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십 시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리 를 의뢰하십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
Page 275 문제 발생 시 도움말 장애 발생 시 항상 배터리의 충전 상태 및 고장 표시 내용에 유의하십시오. 리튬이온 배터리 표시 단원을 참조 하십시오. 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 장애...
Page 276: Ja オリジナル取扱説明書
▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오.
Page 277 1.2.2 取扱説明書の記号この取扱説明書では、以下の記号が使用されています：取扱説明書に注意してください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています。付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。この記号は、製品の取扱いの際に特に注意が必要なことを示しています。製品により異なる記号 1.3.1 製品に表示されている記号製品には以下の記号が使用されている場合があります：アイシールドを着用してください定格回転数毎分回転数毎分回転数直径直流切断作業は、標準カバーなしでは行わないでください。常に両手で作業してください。本製品は、iOS および Android プラットフォームと互換性のある NFC テクノロジーをサポートしています。 Li-Ionen バッテリー...
Page 278 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データアングルグラインダー AG 4S-22-125 製品世代製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
Page 279 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。 ▶ 電動工具の取扱いに熟練している場合にも、正しい安全対策を遵守し、電動工具に関する安全規則を無視しないでください。不注意な取扱いは、ほんの一瞬で重傷事故を招くことがあります。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチが故障している場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電源プラグをコンセントから抜き、および／または脱着式のバッテリーを取り外してください。この安全処置により、電動工具の意図しない始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。電動工具に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。 ▶ 電動工具とアクセサリーは慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具をご使用になる前に、損傷部分の修理を依頼してください。事故の多くは保守管理の不十分な電動工具の...
Page 280 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。すべての作業に関する安全上の注意研磨、紙やすり研磨、ワイアブラシを使用した作業、つや出しおよび切断研磨に共通する安全上の注意： ▶ この電動工具は、グラインダー、紙やすりグラインダー、ワイアブラシ、ポリッシャー、ホールカッターおよびフリクションソーとして使用することができます。本体に関するすべての安全上の注意、注意事項、図、データに注意してください。以下の注意事項を守らないと、感電、火災および／または重傷事故の発生する危険があります。 ▶ この電動工具は、工具メーカーの設計・仕様とは異なる作動をするように改造しないでください。そのような改造は、電動工具を制御できなくなり重傷事故が発生する原因となることがあります。 ▶ 本電動工具用としてメーカーにより専用に開発され、使用を許可されたものではないアクセサリーは使用しないでください。お使いの電動工具にアクセサリーを固定できるというだけでは安全な使用は保証されません。 ▶ 先端工具の許容回転数は、電動工具に記載された最高回転数よりも高くなければなりません。許容回転数よりも速く回転するアクセサリーは、破損あるいは外れて飛び回る恐れがあります。 ▶ 先端工具の外径と厚さは、お使いの電動工具の仕様に対応するものでなければなりません。間違ったサイズの先端工具は十分に保護または制御できません。 ▶ ネジ式インサート付きの先端工具は、研磨スピンドルのネジに厳密に適合したものでなければなりません。フランジにより取り付ける先端工具の場合は、先端工具の穴の直径がフランジの取付け部直径に適合している必要があります。電動工具に確実に固定されていない先端工具は、回転が不安定になり、非常に激しい振動を起こして制御不能に陥る恐れがあります。 ▶ 損傷した先端工具は使用しないでください。先端工具を使用する前に毎回、研磨ディスクに欠損や亀裂がないか、バッキングパッドに亀裂、摩耗、激しい損耗がないか、ワイアブラシに緩みや折れたワイアがないかをチェックしてください。電動工具または先端工具を落とした場合は、損傷がないかを点検し、損傷のない先端工具を使用してください。先端工具の点検および取り付け後は、作業者やその他の人員が先端工具の回転エリアに入らないようにして、本体を最高回転数で 1 分間作動させてください。先端工具に損傷がある場合は、たいていこのテスト時間内に先端工具が折れます。 ▶ 個人保護用具を着用してください。使用状況に応じて、フルフェースガード、アイシールドあるいは保護メガネを着用してください。有効な場合は、防じんマスク、耳栓、保護手袋、作業材料の細かな剥離片や破片から身体を保護する特殊エプロンを着用してください。さまざまな使用状況において異物の飛散...
Page 281 所でのディスクの回転方向により、研磨ディスクが作業者の方向やその逆方向に動きます。この場合研磨ディスクが折損することもあります。電動工具の取り扱いが正しくないと、反動が生じます。反動は、以下に示すような適切な予防措置を取ることで防止することができます。 ▶ 電動工具は両手でしっかりと支え、反力を受け止めることができるように身体と腕を構えます。高速作動時の反力や反発モーメントを最大限制御できるように、常に補助グリップ（装備されている場合）を使用してください。作業者は適切な安全処置を施すことにより反動を防止することができます。 ▶ 手を回転する先端工具から遠ざけてください。反動で先端工具が手に向かって動く可能性があります。 ▶ 反動が生じた際に電動工具が動く領域から身体を遠ざけてください。電動工具は、ブロックされた箇所において反動により研磨ディスクの動きと反対方向に動きます。 ▶ 特に角部や鋭い縁部などの領域では慎重に作業してください。先端工具が作業材料から跳ね返ったり、噛んだりしないようにしてください。回転中の先端工具は、角部や鋭い縁部で、あるいはバウンドしたときに噛みやすくなります。その場合、制御不能に陥ったり反動が生じたりします。 ▶ チェーンソーブレードや歯の付いたソーブレード、スロットが 10 mm 以上のセグメント付きダイヤモンドディスクは使用しないでください。この種の先端工具を使用すると、頻繁に反動が生じたり電動工具が制御不能になったりします。研磨および切断研磨に特定の安全上の注意： ▶ お使いの電動工具に許可された研磨ツールと、その研磨ツール専用の保護カバーのみを使用してください。お使いの電動工具用ではない研磨ツールは、絶縁が十分でないことがあり安全ではありません。 ▶ フック状の研磨ディスクは、研磨面が保護カバー端部の高さより突出しないように取り付ける必要があります。誤まって保護カバー端部の高さより突出して取り付けられた研磨ディスクは十分に保護できません。 ▶ 保護カバーは確実に電動工具に取り付けられていて、最大限の安全性を確保するために、グラインダー本体の最も小さい部品を作業者が確認できるように調整されていなければなりません。保護カバーは、作業者を破片、誤ってグラインダー本体と接触すること、あるいは衣服に着火する可能性のある火花から保護します。 ▶ 研磨ツールは必ず許可された用途にのみ使用してください。例：カッティングディスクのサイド面で研磨しないでください。カッティングディスクは、ディスクの縁部で材料を切断するように規定されています。この研磨ツールへ横方向の力を加えると、ツールが折れる可能性があります。...
Page 282 ▶ 曲線状に切断しようと試みないでください。カッティングディスクに過度な負荷がかかると、応力が強くなってディスクが曲がったりブロックされやすくなるため、反動やディスク破損が生じる可能性が高くなり、重傷事故の原因となることがあります。紙やすり研磨に特定の安全上の注意： ▶ 必ず適切なサイズの紙やすりを使用してください。紙やすりサイズに関するメーカー指示に従ってください。バッキングパッドから大きくはみ出た紙やすりは、負傷の原因となったり、動作停止、紙やすりの破れ、または反動を引き起こすことがあります。つや出しに特定の安全上の注意： ▶ ポリッシャーカバーの部品、特に固定ストリングは緩んでいてはなりません。固定ストリングは確実にしまうか、あるいは短くしてください。緩んで供回りする固定ストリングが指を挟んだり、あるいは作業材料に絡まることがあります。ワイアブラシを使用した作業に特定の安全上の注意： ▶ ワイアブラシは通常の使用においてもワイア部分が擦り減ることに注意してください。強く押し過ぎてワイアに過度な負荷をかけないでください。飛散するワイア片は薄手の衣服を突き抜けて皮膚まで達することがあります。 ▶ 保護カバーの使用が指定されている場合には、保護カバーとワイアブラシが接触しないように注意してください。ディスク型およびポット型ブラシの場合、押し付け力と遠心力でその直径が拡大することがあります。その他の安全上の注意作業者に関する安全 ▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 本製品は、常に両手でグリップを掴んでしっかりと保持してください。グリップ表面は乾燥させ、清潔に保ち、オイルやグリスで汚さないようにしてください。 ▶ 本製品に集じん装置を取り付けないで作業をする場合、作業される方は防じんマスクを着用しなければなりません。 ▶ 頻繁に休憩を取って、指を動かして血行を良くするように心がけてください。長時間作業の際には、強い振動により指、手あるいは手首の関節の血管あるいは神経系に障害が発生する可能性があります。 ▶ 回転部分には手を触れないでください。本製品の電源は必ず作業場で入れてください。回転部分、特に回転している先端工具は負傷の原因となります。...
Page 283 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。 ▶ 必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。 ▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。 Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。 → 頁 287 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。 2251374 日本語 *2251374*...
Page 284 O リング付きテンションフランジ切断研磨ディスク／粗削り研磨ディスク ¡ クランピングナット Kwik lock クイッククランピングナット（オプション）テンションレンチ正しい使用本書で説明している製品は、手持ち式の充電式アングルグラインダーです。この工具は、金属および鉱物母材の切断研磨と粗削り研磨、ブラッシングおよび紙やすり研磨用の乾式アングルグラインダーです。乾式の研磨／切断のみに使用してください。 • 本製品には、必ずHilti Nuron の B 22 シリーズの Li-Ion バッテリーを使用してください。最適な出力を得るため、Hilti は本製品に対して本取扱説明書の巻末の表に記載されているバッテリーをお勧めします。 • これらのバッテリーには、必ず本取扱説明書の巻末の表に記載されているシリーズのHilti の充電器を使用してください。本体標準セット構成品アングルグラインダー、サイドハンドル、標準保護カバー、フロントカバー、テンションフランジ、クランピングナット、テンションレンチ、粉じんフィルター、取扱説明書。その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。本製品は、アクティブトルクコントロールATC（Active Torque Control）を装備しています。先端工具がブロックしたりあるいは噛むと、製品は突然に作業者の操作によらずに反対方向へ回転します。...
Page 285 このカバーによる金属の加工は禁止されています。ダストカバー（切断）DC-EX 125/5"M（アクセサリー）ダイヤモンド切断研磨ディスクによる鉱物母材の切断研磨および切り込み作業は、必ずダストカバーを使用して行ってください。注意このカバーによる金属の加工は禁止されています。 3.10 DG-EX 125/5" 研磨用ダストカバー（アクセサリー）研磨システムは、ダイヤモンドカップホイールを使用しての鉱物母材のあまり頻繁ではない研磨にのみ適しています。このカバーによる金属の加工は禁止されています。 3.11 Li-Ion バッテリーのインジケーター Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することができます。 3.11.1 充電状態およびエラーメッセージの表示警告負傷の危険バッテリーの落下！ ▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品に再ロックするようにしてください。次の表示を確認するには、バッテリーのリリースボタンを短く押してください。充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。状態意味 4 個の LED（4）が常時緑色で点灯充電状態：100 %...71 % 3 個の...
Page 286 状態意味 1 個の LED（1）が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負荷、過熱、低温の状態にあるか、あるいはその他の不具合が発生しています。製品とバッテリーを推奨動作温度にし、使用時に製品が過負荷にならないようにしてください。メッセージが引き続き出力される場合は、Hilti サービスセンターにご連絡ください。 1 個の LED（1）が黄色で点灯 Li-Ion バッテリーとそれと接続されている製品とに互換性がありません。Hilti サービスセンターにご連絡ください。 1 個の LED（1）が高速で赤色で点滅 Li-Ion バッテリーはロックされていて、使用できません。Hilti サービスセンターにご連絡ください。 3.11.2 バッテリーの状態に関する表示バッテリーの状態を確認するには、リリースボタンを 3 秒を超えて押し続けてください。システムは、落下、異物の貫入、外部の熱源による損傷などの誤った使用に起因するバッテリーの機能異常については検知しません。状態意味すべての LED がチェイサーライトとして点灯し、...
Page 287 ディスクと装備の組合せ項目装備 ACD AP-D AGD、 DG-CW DC-TP、 3CS、 AFD、（SPX、 DC-D 4CS、 AND SP、P）（SPX、 3SS、 SP、P） 4SS、 DD-M14 保護カバー（標準） ✓ ✓ ✓ ✓ ✓ ✓ フロントカバー（A と ✓ — — — ✓ — の組合せ） DGEX 125⁄5" 研磨用 —...
Page 288 保管温度 −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) 充電開始時のバッテリー温度 −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) 騒音および振動値について（EN 60745 準拠）本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異なることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。曝露値を正確に予測するためには、本体のスイッチをオフにしている時間や、本体が作動していても実際には使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著しく低くなる可能性があります。作業者を騒音および／または振動による作用から保護するために、他にも安全対策を立ててください（例：電動工具および先端工具の手入れや保守、手を冷やさないようにする、作業手順の編成）。 AG 4S22（125）騒音について排出サウンドプレッシャーレベル (L 83 dB(A) サウンドプレッシャーレベルの不確実性...
Page 289 落下暴発防止装置の取扱説明書に注意してください。 1. 落下暴発防止装置の両方のラグを、正確にスパーク保護プレートに合わせてください。 2. 落下暴発防止装置は、付属のネジを使用してスパーク保護プレートの所定の穴に固定してください。 3. バッテリーを装着します。 → 頁 282 転倒防止装置警告負傷の危険る先端工具および／あるいはアクセサリーの落下！ ▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。ご使用の国において適用される高所での作業に関する規則に注意してください。本製品の落下防止には、必ずHilti の落下暴発防止装置およびHilti の工具保持ロープ#2261970 を組み合わせて使用してください。 ▶ 落下暴発防止装置をアクセサリー用の取り付け開口部に固定してください。しっかりと固定されていることを確認してください。 ▶ 工具保持ロープのスナップフックを落下暴発防止装置に固定し、第 2 のスナップフックを支持構造物に固定します。両方のスナップフックがしっかりと固定されていることを確認してください。 Hilti 落下暴発防止装置およびHilti 工具保持ロープの取扱説明書の記載に注意してください。サイドハンドルを取り付ける ▶ サイドハンドルをいずれかのねじ込みブッシュにねじ込みます。先保護カバーを取り付ける／取り外す...
Page 290 6.7.2 標準保護カバーを調整する ▶ カバーリリースボタンを押して、保護カバーを希望の方向にロックされるまで回します。 6.7.3 標準保護カバーを取り外す 1. カバーリリースボタンを押し、保護カバーと本製品の三角形のマークが互いに向かい合うようになるまで保護カバーを回します。 2. 保護カバーを取り外します。フロントカバーを取り付ける／取り外すフロントカバーは標準保護カバーに差し込む必要があります。 1. フロントカバーの閉じた側を上に向けて、標準保護カバーに取り付けてください。 ▶ ロック音が聞こえなければなりません。 2. 取り外すには、フロントカバーのロックを開きます。 3. 標準保護カバーからフロントカバーを取り外します。先端工具を取り付ける／取り外す注意負傷の危険。先端工具は熱くなることがあります。 ▶ 先端工具を交換する際には保護手袋を着用してください。切断性能または研磨性能が明らかに低下したなら、ダイヤモンドディスクは直ちに交換する必要があります。一般的に、ダイヤモンドセグメントの高さが 2 mm 未満になったらダイヤモンドディスクを交換する必要があります。その他のタイプのディスクは、切断性能が明らかに低下した場合、あるいは作業中にアングルグラインダーの部品（ディスクを除く）が作業対象と接触した場合には直ちに交換する必要があります。アブレーシブディスクは有効期限が切れたなら交換する必要があります。 6.9.1 先端工具を取り付ける警告負傷の危険。本体モーターの制動時に先端工具が外れることがあります。 ▶...
Page 291 6.9.3 Kwik lock を取り付ける警告破損の危険。 Kwik lock クイッククランピングナットは過度の摩耗により破損することがあります。 ▶ 作業の際にはKwik lock クイッククランピングナットが母材と接触しないように注意してください。 ▶ 損傷したKwik lock クイッククランピングナットは使用しないでください。クランピングナットの代わりにオプションのKwik lock クイッククランピングナットを使用することができます。これにより、追加の工具を使わないで先端工具を交換できます。 1. テンションフランジとクランピングナットを清掃してください。 2. テンションフランジに O リングがあり損傷していないことを確認してください。 ▶ O リングがない場合、あるいは損傷している場合は、新しい O リングを取り付けてください。 3. テンションフランジを、緩みなく、回転しないようにスピンドルに取り付けます。 4. 先端工具を取り付けます。 5. Kwik lock クイッククランピングナットをねじ込み、先端工具の上にのっている状態にします。 ▶...
Page 292 ご使用方法スイッチオン 1. ON/OFF スイッチの後部を押します。 2. ON/OFF スイッチを前方にスライドさせます。 ▶ モーターが作動します。 3. ON/OFF スイッチをロックします。研磨警告負傷の危険。先端工具は、突然停止したりひっかかることがあります。 ▶ 本製品はサイドハンドルを付けて使用し、常に両手で確実に保持してください。先端工具が噛まないようにしてください。また製品を過度な力で押し付けないでください。切断研磨 ▶ 切断研磨の場合は、適度に送りながら作業し、本製品または切断研磨ディスクを傾けないようにします（作業位置は切断面に対して約 90°）。成形材および小型の角パイプは、切断研磨ディスクの接触断面をできるだけ小さくすることによって最も効率よく切断することができます。粗削り研磨警告負傷の危険。切断研磨ディスクが破損して飛散した破片により負傷することがあります。 ▶ 切断研磨ディスクは決して粗削り研磨に使用しないでください。 ▶ 本製品を 5°...30° のアプローチ角度で、適度な圧力をかけながら前後に動かします。 ▶ 作業材料は熱くなりすぎたり変色することがなく、凹凸なく仕上げることができます。スイッチオフ...
Page 293 点からぬぐい取らないでください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいためる可能性があるので使用しないでください。保守 • 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けにHilti が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group バッテリー式工具およびバッテリーの搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域）の規則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配してください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してくださ...
Page 294 ▶ 製品をオフにして、再びオンにします。廃棄警告誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。その他の情報ご使用方法、技術、環境保護およびリサイクルに関するその他の情報については、...
Page 300 *2251374* 2251374 Hilti = registered trademark of Hilti Corp., Schaan Pos. 2 | 20211215...

Hilti NURON AG 4S-22-125 Manual

Available languages

Quick Links

Need help?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hilti NURON AG 4S-22-125

Summary of Contents for Hilti NURON AG 4S-22-125

Table of Contents
