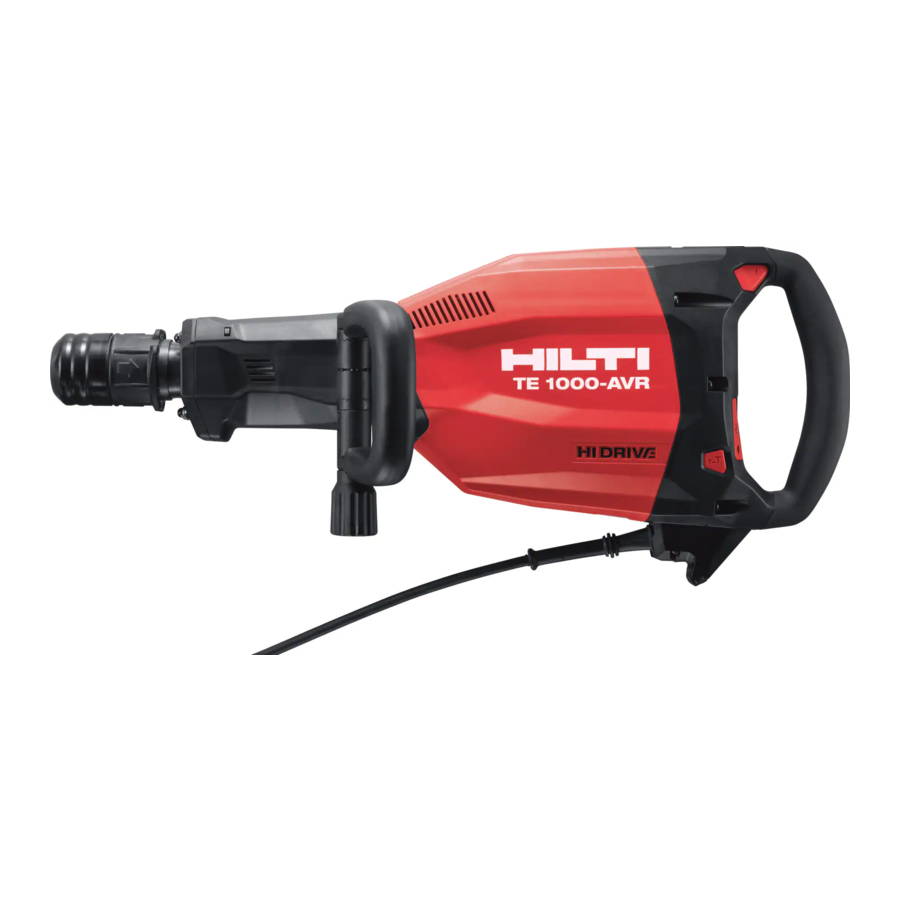

TE 1000-AVR Original operating instructions ........
Page 5
Protection class II (double-insulated) Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be specifically informed about the possible hazards. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
Page 6
▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Breaker TE 1000AVR Generation Serial no.
Page 7
▶ Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. ▶ Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts.
Page 8
▶ Dirty or dusty power tools that have been used frequently for work on conductive materials should be checked at regular intervals at a Hilti Service Center. Dust (especially dust from conductive materials) or dampness adhering to the surface of the power tool may, under unfavorable conditions, lead to electric shock.
Page 9
The voltage provided by the electric supply is too high. Bring the product to Hilti Service in good time. This will help to ensure that it’s always ready for use. Items supplied Breaker, side handle, operating instructions. You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.group.
Page 10
The data given represent the main applications of the power tool. However, if the power tool is used for different applications, with different accessory tools, or is poorly maintained, the data can vary. This can significantly increase exposure over the total working period. An accurate estimation of exposure should also take into account the times when the tool is switched off, or when it is running but not actually being used for a job.
Page 11
2. Push the accessory tool into the chuck as far as it will go, turning it and applying light pressure until it engages with an audible click. ▶ The product is ready for use. Use only the recommended grease supplied by Hilti. Use of unsuitable grease may cause damage to the product. 5.1.4...
Page 12
▶ Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. ▶ Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease. ▶ It is essential that the dust shield is replaced if the sealing lip is damaged.
Page 13
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 14
Classe de protection II (double isolation) Informations produit Les produits Hilti sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil.
Page 15
Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les outils électriques AVERTISSEMENT Lire et comprendre toutes les consignes de sécurité...
Page 16
▶ Utiliser un équipement de sécurité et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.
Page 17
▶ Si le travail s'effectue souvent sur des matériaux conducteurs, faire réviser les appareils encrassés par le S.A.V. Hilti à intervalles réguliers. Dans de mauvaises conditions d'utilisation, la poussière collée à la surface de l'appareil, surtout la poussière de matériaux conducteurs, ou l'humidité, peut entraîner une électrocution.
Page 18
Description Vue d'ensemble du produit Mandrin Ouïes d'aération Poignée latérale Pommeau Interrupteur Marche / Arrêt & Poignée Commutateur de sélection de puissance Branchement à l'appareil électrique Câble d'alimentation avec connecteur codé § débranchable Indicateur de maintenance Indicateur de la puissance choisie Utilisation conforme à...
Page 19
Apporter le produit en temps voulu au S.A.V. Hilti. Il reste toujours prêt à fonctionner. Éléments livrés Burineur, poignée latérale, mode d'emploi. D'autres produits système autorisés pour le produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.group. Caractéristiques techniques Burineur Les données de tension nominale, courant nominal, fréquence et / ou consommation nominale figurent...
Page 20
2. Emmancher l’outil amovible à fond dans le porte-outil et le tourner en appuyant légèrement jusqu'à ce qu'il s'encliquette de manière audible. ▶ Le produit est prêt à fonctionner. Utiliser exclusivement de la graisse Hilti d'origine. L'utilisation d'une graisse non appropriée peut engendrer des dommages sur le produit. Français...
Page 21
5.1.4 Retrait de l'outil amovible AVERTISSEMENT Risque de blessures L'appareil peut être très chaud du fait de son utilisation ou présenter des arêtes vives. ▶ Porter des gants de protection pour changer d'outil. DANGER Risque d’incendie Danger en cas de contact entre l'appareil chaud et des matériaux facilement inflammables. ▶...
Page 22
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Nettoyage de la protection anti-poussière ▶...
Page 23
Vous trouverez à la fin de la présente documentation un lien vers le tableau RoHS sous forme de code QR. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 2190682 Français...
Page 24
Kapslingsklasse II (dobbeltisoleret) Produktoplysninger Hilti-produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med brugen af dette produkt. Der kan opstå farlige situationer ved anvendelse af produktet og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i dens brug, eller hvis det ikke...
Page 25
Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner.
Page 26
▶ Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer. ▶ Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig.
Page 27
Træk stikket ud af stikkontakten. Beskadigede netledninger og forlængerledninger medfører fare for at få elektrisk stød. ▶ Få med regelmæssige mellemrum Hilti-service til at kontrollere tilsmudsede maskiner ved hyppig bearbejdning af ledende materialer. Hvis der sidder støv, først og fremmest fra ledende materialer, på...
Page 28
Serviceindikatoren blinker rødt. Overophedningsbeskyttelse. Strømforsyningen har for høj spænding. Indlever dit produktet hos Hilti Service i god tid. På den måde er det altid klar til brug. Leveringsomfang Mejselhammer, sidegreb, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i dit Hilti Center eller online på adressen www.hilti.group.
Page 29
Støjinformation og vibrationsværdier iht. EN 62841 Lydtryk- og vibrationsværdier i denne brugsanvisning er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning af forskellige elværktøjer. De kan også anvendes til en foreløbig vurdering af den eksponering, brugeren udsættes for. De anførte data repræsenterer elværktøjets primære anvendelsesformål.
Page 30
2. Stik indsatsværktøjet ind i værktøjsholderen, og drej det, mens du forsigtigt trykker det ind, indtil det går i indgreb. ▶ Produktet er klar til brug. Anvend kun originalt fedt fra Hilti. Hvis der anvendes en fedttype, som ikke egner sig, kan det medføre skader på produktet. 5.1.4 Udtagning af indsatsværktøj...
Page 31
Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group. Rengøring af støvkappen ▶...
Page 32
Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente maskiner med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 33
Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Originalbruksanvisning Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering.
Page 34
Produktinformation Hilti-produkter är avsedda för den yrkesmässiga användaren och får endast användas, underhållas och sättas igång av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
Page 35
▶ Bär alltid personlig skyddsutrustning och skyddsglasögon. Genom att använda personlig skyddsut- rustning som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd, beroende på vilket elverktyg du använder och till vad, minskar du risken för kroppsskada. ▶ Undvik oavsiktlig igångsättning. Se till att elverktyget är frånkopplat innan du ansluter det till nätströmmen och/eller batteriet, tar upp det eller bär det.
Page 36
Dra ut elkontakten ur uttaget. Skadade kablar och förlängningskablar utgör en risk för elstötar. ▶ Låt Hilti-service regelbundet kontrollera verktyg som har blivit smutsiga vid upprepad bearbetning av ledande material. Om verktyget är täckt med damm från ledande material eller om det är fuktigt kan du riskera att få...
Page 37
Serviceindikeringen blinkar rött. Överhettningsskydd. Strömförsörjningen har för hög spänning. Se till att lämna in produkten till Hilti-service i tid. På så sätt vet du att produkten alltid är driftklar. Leveransinnehåll Mejselhammare, sidohandtag, bruksanvisning. Dessutom finns fler systemprodukter för din produkt i ditt Hilti-center eller online på adressen: www.hilti.group.
Page 38
Bullerinformation och vibrationsvärden enligt EN 62841 De ljudtrycks- och vibrationsvärden som anges i anvisningarna har uppmätts med en standardiserad mätmetod och kan användas för att jämföra olika elverktyg med varandra. De kan också användas för att göra en preliminär uppskattning av exponeringarna. De angivna värdena representerar elverktygets huvudsakliga användning.
Page 39
2. Sätt insatsverktyget i chucken och vrid det samtidigt som du trycker det lätt inåt tills det låser. ▶ Nu är produkten färdig att användas. Använd endast originalfett från Hilti. Användning av olämpligt fett kan orsaka skador på produkten. 5.1.4...
Page 40
Kontrollera alltid att elverktyget inte uppvisar några skador innan du använder det första gången efter en längre tids transport eller förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Felsökning Möjlig orsak...
Page 41
Hilti-verktyg är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta verktyg så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 42
Beskyttelsesklasse II (dobbeltisolert) Produktinformasjon Hilti-produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil.
Page 43
Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSELLes alle sikkerhetsanvisninger og andre anvisninger.
Page 44
▶ Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. ▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. ▶...
Page 45
▶ La tilsmussede maskiner som ofte brukes til bearbeiding av ledende materialer, kontrolleres regelmessig av Hilti service. Støv, særlig av ledende materialer, som setter seg fast på maskinens overflate, eller fuktighet kan under ugunstige forhold føre til elektrisk støt.
Page 46
Serviceindikatoren blinker rødt. Overopphetingsvern. Strømtilførsel har for høy spenning. Lever produktet inn til Hilti service i god tid. Da er det alltid klart til bruk. Dette følger med meiselhammer, sidehåndtak, bruksanvisning. I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti-senter eller på nettet under: www.hilti.group.
Page 47
For å få en nøyaktig vurdering av eksponeringene må man også ta hensyn til tidsrommene da maskinen er slått av eller er i gang, men ikke i drift. Dette kan redusere eksponeringene betraktelig gjennom hele arbeidsperioden. Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av støy og/eller vibrasjoner, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisering av arbeids- prosesser.
Page 48
2. Sett innsatsverktøyet inn i chucken og vri det med lett mottrykk, inntil det festes hørbart. ▶ Produktet er klart til bruk. Bruk bare originalfett fra Hilti. Bruk av uegnet fett kan føre til skade på produktet. 5.1.4 Ta ut innsatsverktøyet ADVARSEL Fare for personskader Verktøyet blir varmt under bruk og kan ha skarpe kanter.
Page 49
• Etter lang transport eller lengre tids oppbevaring må elektroverktøyet kontrolleres mht. skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Feilsøking Feil Mulig årsak Løsning...
Page 50
Avhending Hilti maskiner er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti din gamle maskin i retur. Spør Hilti kundeservice eller forhandleren din. ▶ Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 51
Suojausluokka II (kaksinkertainen eristys) Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
Page 52
Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verk- kojohto) ja akkukäyttöisiä...
Page 53
▶ Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. ▶ Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa.
Page 54
▶ Tarkastuta likaantunut kone säännöllisin välein Hilti-huollossa, jos työstät sähköä johtavia materiaaleja usein. Koneen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun. ▶ Jos virransaanti katkeaa, katkaise laitteesta virta ja irrota pistoke verkkopistorasiasta. Tämä estää konetta käynnistymästä...
Page 55
Tuleva jännite on liian suuri. Vie tuote ajoissa Hilti-huoltoon. Siten se pysyy aina käyttövalmiina. Toimituksen sisältö Piikkausvasara, sivukahva, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti-edustajalta tai internetistä osoitteesta: www.hilti.group. Tekniset tiedot Piikkausvasara Nimellisjännitteen, nimellisvirran, verkkovirran taajuuden ja/tai nimellisottotehon näet maakohtaisesta tyyppikilvestä.
Page 56
Työkaluterän kiinnitys 1. Rasvaa työkaluterän istukkapää kevyesti. 2. Laita työkaluterä istukkaan ja kierrä työkaluterää hiukan painaen siten, että se kuultavasti lukittuu kiinni. ▶ Tuote on toimintavalmis. Käytä vain alkuperäistä Hilti-rasvaa. Soveltumattoman rasvan käyttö voi vaurioittaa tuotetta. 5.1.4 Työkaluterän irrotus VAARA Loukkaantumisvaara Terä...
Page 57
Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja / tai toteat toimintahäiriöitä, älä käytä tuotetta. Korjauta heti Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. 2190682...
Page 58
Varastoi kone lasten ja asiattomien henkilöiden ulottumattomissa. • Pitemmän kuljetuksen tai varastoinnin jälkeen tarkasta sähkötyökalun mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Vianmääritys Häiriö Mahdollinen syy Ratkaisu Kone ei käynnisty.
Page 59
Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 60
Класс защиты II (двойная изоляция) Информация об изделии Изделия Hilti предназначены для профессионального использования, поэтому они должны обслужи- ваться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти специальный инструктаж по технике безопасности. Использование изделия и его оснастки не...
Page 61
Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 62
▶ Перед включением электроинструмента удалите регулировочные приспособления и гаечный ключ. Рабочий инструмент или гаечный ключ, находящийся во вращающейся части электроинстру- мента, может привести к травмам. ▶ Старайтесь избегать неестественных поз при работе. Постоянно сохраняйте устойчивое положение и равновесие. Это позволит лучше контролировать электроинструмент в непредви- денных...
Page 63
и удлинительные кабели представляют опасность поражения электрическим током. ▶ При частой обработке токопроводящих материалов электроинструмент загрязняется, поэтому его следует регулярно сдавать в сервисный центр Hilti для проверки. При неблагоприятных условиях влага и пыль, скапливающиеся на поверхности электроинструмента (особенно от токопроводящих...
Page 64
Назначение Обзор изделия Зажимной патрон Вентиляционные прорези Боковая рукоятка Винт с накатанной головкой Выключатель & Рукоятка Переключатель мощности Разъем на электроинструменте Кабель электропитания с разъемным ште- § керным соединителем с кодировкой Сервисный индикатор Индикатор мощности Использование по назначению Описываемое изделие представляет собой электрический отбойный молоток, Он...
Page 65
Комплект поставки Отбойный молоток, боковая рукоятка, руководство по эксплуатации. Другие, допущенные для использования с данным электроинструментом системные принадлежности, спрашивайте в сервисном центре Hilti или смотрите на сайте www.hilti.group. Технические данные Отбойный молоток Номинальное напряжение, номинальный ток, частота и/или номинальная потребляемая мощ- ность...
Page 66
2. Вставьте рабочий инструмент в зажимной патрон и проверните его с небольшим усилием, пока рабочий инструмент не зафиксируется со щелчком. ▶ Электроинструмент готов к работе. Используйте только оригинальную пластичную смазку фирмы Hilti. Использование неподхо- дящей пластичной смазки может стать причиной повреждений электроинструмента. Русский...
Page 67
5.1.4 Извлечение рабочего инструмента ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Рабочий инструмент по ходу работы может нагреваться. Кроме того, он может иметь острые кромки. ▶ При замене рабочего инструмента надевайте защитные перчатки. ОПАСНО Опасность возгорания Опасность вследствие контакта нагретого рабочего инструмента с легковос- пламеняющимися...
Page 68
Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Очистка пылезащитного колпачка ▶ Регулярно выполняйте очистку пылезащитного колпачка на зажимном патроне с помощью сухой и...
Page 69
последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккуму- ляторы вместе с обычным мусором! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 70
Üründeki semboller Üründe aşağıdaki semboller kullanılmıştır: Koruma sınıfı II (çift izolasyonlu) Ürün bilgileri Hilti ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim Türkçe 2190682...
Page 71
Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 72
▶ İstem dışı çalışmayı önleyiniz. Güç kaynağına ve/veya aküyü bağlamadan, girişini yapmadan veya taşımadan önce elektrikli el aletinin kapalı olduğundan emin olunuz. Aleti taşırken parmağınız şalterde ise veya alet açık konumda akım beslemesine takılırsa, bu durum kazalara yol açabilir. ▶ Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartınız. Dönen bir alet parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir.
Page 73
Şebeke fişi prizden çekilmelidir. Hasarlı bağlantı ve uzatma kabloları elektrik çarpması nedeniyle tehlike oluşturur. ▶ İletken malzemelerin sık işlenmesi durumunda, kirlenen aletleri düzenli aralıklarla Hilti Servisi'ne kontrol ettiriniz. Alet üst yüzeyindeki toz, özellikle iletken malzeme veya nem, uygunsuz kullanımlar sonucu elektrik çarpmasına yol açabilir.
Page 74
Tanımlama Ürüne genel bakış Alet bağlantı yeri Havalandırma delikleri Yan tutamak Açma/kapatma şalteri & Tutamak Güç seçim şalteri Elektrikli el aleti bağlantısı Kodlanmış, çekilebilir konektörlü şebeke kab- § losu Servis göstergesi Güç seçim göstergesi Usulüne uygun kullanım Açıklanan ürün, zorlu keskileme işlerinde kullanılan elektrikle çalışan bir keski tabancasıdır. Bu alet beton, duvar, taş...
Page 75
Güç kaynağının gerilimi çok yüksek. Ürünü zamanında Hilti Service'ye getiriniz. Bu sayede her zaman çalışmaya hazır kalır. Teslimat kapsamı Keski tabancası, yan tutamak, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünleri Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.group. Teknik veriler Keski tabancası...
Page 76
1. Ek aletin giriş ucunu gresle hafifçe yağlayınız. 2. Ek aleti alet bağlantı yerine takınız ve hafifçe bastırarak duyulur şekilde yerine oturana kadar döndürünüz. ▶ Ürün kullanıma hazırdır. Sadece Hilti marka orijinal gres kullanınız. Uygun olmayan bir gres kullanılması, üründe hasarlara neden olabilir. 5.1.4 Ek aletin çıkarılması...
Page 77
TEHLİKE Yangın tehlikesi Sıcak alet ile yanıcı malzemelerin temas etmesi durumunda tehlike. ▶ Aleti yanıcı malzemelerin üzerine koymayınız. 1. Alet bağlantı yerini geri çekiniz. 2. Aleti çıkartınız. Çalışma DİKKAT Hasar tehlikesi yanlış kullanım nedeniyle! ▶ Şalteri dönüş yönü ve/veya fonksiyon seçimi için çalışma esnasında çalıştırmayınız. Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı...
Page 78
• Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Hata arama Arıza Olası sebepler Çözüm...
Page 79
İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti, eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 90
Aizsardzības klase II (divkārša izolācija) Izstrādājuma informācija Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to lietošanu, apkopi un remontu drīkst veikt tikai atbilstīgi pilnvarots un instruēts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.
Page 91
Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi darbam ar elektroiekārtām BRĪDINĀJUMS!Izlasiet visus drošības norādījumus un instrukcijas.
Page 92
▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms pievienošanas elektrotīklam, akumulatora ievietošanas, elektroiekārtas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta. Ja iekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta iekārta tiek pievienota elektrotīklam, var notikt nelaimes gadījums. ▶ Pirms elektroiekārtas ieslēgšanas jānoņem visi regulēšanas piederumi un uzgriežņu atslēgas. Regulēšanas piederumi vai uzgriežņu atslēga, kas iekārtas ieslēgšanas brīdī...
Page 93
▶ Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotās iekārtas regulāri jānodod pār- baudīšanai Hilti servisā. Uz iekārtas ārējās virsmas esošie putekļi, kas galvenokārt ir uzkrājušies no vadītspējīgiem materiāliem, vai mitrums nelabvēlīgos apstākļos var izraisīt elektrisku triecienu.
Page 94
Apraksts Izstrādājuma pārskats Instrumenta patrona Ventilācijas atveres Sānu rokturis Fiksators Ieslēgšanas un izslēgšanas slēdzis & Rokturis Jaudas izvēles slēdzis Pievienošana pie elektroiekārtas Barošanas kabelis ar kodētu, noņemamu § spraudsavienojumu Servisa indikācija Jaudas indikācija Nosacījumiem atbilstīga lietošana Aprakstītais izstrādājums ir atskaldāmais āmurs ar elektrisko barošanu smagiem kalšanas darbiem. Tas ir paredzēts betona, mūra, akmens un asfalta demontāžas un laušanas darbiem.
Page 95
Elektroapgādē pārāk augsts spriegums. Savlaicīgi nododiet izstrādājumu Hilti servisā. Tad tas vienmēr būs gatavs darbam. Piegādes komplektācija Atskaldāmais āmurs, sānu rokturis, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti servisa centrā vai tīmekļvietnē www.hilti.group. Tehniskie parametri Atskaldāmais āmurs Nominālā...
Page 96
1. Viegli ieziediet maināma instrumenta galu ar smērvielu. 2. Ievietojiet maināmo instrumentu instrumenta patronā un, viegli piespiežot, pagrieziet to, līdz tas dzirdami nofiksējas. ▶ Izstrādājums ir gatavs lietošanai. Lietojiet tikai oriģinālās Hilti smērvielas. Nepiemērotas smērvielas lietošana var izraisīt izstrādājuma bojājumus. 5.1.4 Maināmā instrumenta izņemšana BRĪDINĀJUMS!
Page 97
BĪSTAMI! Aizdegšanās risks! Bīstamība, ko rada karsta instrumenta saskaršanās ar viegli uzliesmojošiem materiāliem ▶ Nenovietojiet karstus instrumentus uz viegli uzliesmojošiem materiāliem. 1. Pavelciet instrumenta patronu atpakaļ. 2. Izņemiet instrumentu. Darbs UZMANĪBU! Bojājumu risks nepareizas lietošanas gadījumā! ▶ Nepārslēdziet rotācijas virziena un/vai funkciju izvēles slēdzi laikā, kad iekārta darbojas. Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā...
Page 98
Putekļu aizsarga tīrīšana ▶ Putekļu aizsargs, kas atrodas pie instrumenta patronas, jānotīra ar tīru un sausu drāniņu. ▶ Blīvējuma apmale uzmanīgi jānotīra un viegli jāieziež ar Hilti smērvielu. ▶ Ja blīvējuma apmale ir bojāta, putekļu aizsargs obligāti jānomaina. Transportēšana un uzglabāšana •...
Page 99
Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 100
II apsaugos klasė (su dviguba izoliacija) Informacija apie prietaisą Hilti gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.
Page 101
Saugos nurodymuose vartojama sąvoka „elektrinis įrankis“ apibrėžiami iš elektros tinklo maitinami elektriniai įrankiai (turintys maitinimo kabelį) ir iš akumuliatorių baterijos maitinami elektriniai įrankiai (be maitinimo kabelio). Sauga darbo vietoje ▶ Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų...
Page 102
▶ Elektrinius įrankius rūpestingai prižiūrėkite. Tikrinkite, ar judančios elektrinio įrankio dalys tinkamai funkcionuoja ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistos prietaiso dalys turi būti suremontuotos. Blogai prižiūrimi elektriniai įrankiai yra daugelio nelaimingų atsitikimų priežastis. ▶...
Page 103
▶ Jei prietaisus dažnai naudojate elektrai laidžioms medžiagoms apdirbti, užterštus prietaisus reguliariai tikrinkite Hilti techniniame centre. Ant prietaiso korpuso susikaupusios dulkės, ypač laidžių medžiagų dulkės, arba drėgmė, esant nepalankioms sąlygoms, gali kelti elektros smūgio pavojų.
Page 104
Apsauga nuo perkaitimo. spalva. Elektros tinkle yra per didelė įtampa. Prietaisą laiku pristatykite į Hilti techninės priežiūros centrą. Taip jis bus visada parengtas naudoti. Tiekiamas komplektas Kirstuvas, šoninė rankena, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietiniame Hilti techninės priežiūros centre arba tinklalapyje www.hilti.group.
Page 105
1. Keičiamojo įrankio kotą šiek tiek patepkite tirštuoju tepalu. 2. Keičiamąjį įrankį įstatykite į įrankio griebtuvą ir, lengvai spausdami, sukite, kol girdimai užsifiksuos. ▶ Prietaisas yra parengtas naudoti. Naudokite tik originalų Hilti tirštąjį tepalą. Naudojant netinkamą tirštąjį tepalą, yra pavojus prietaisą pažeisti. 2190682 Lietuvių...
Page 106
5.1.4 Keičiamojo įrankio išėmimas ĮSPĖJIMAS Sužalojimo pavojus Naudojamas įrankis įkaista, jo briaunos gali būti aštrios. ▶ Keisdami įrankį, mūvėkite apsaugines pirštines. PAVOJUS Gaisro pavojus. Pavojų kelia karšto įrankio lietimasis su lengvai užsidegančiomis medžiagomis. ▶ Įkaitusio įrankio nedėkite ant lengvai užsidegančių medžiagų. 1.
Page 107
Prietaisą laikyti sausoje ir vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. • Prieš naudojant po ilgesnio transportavimo arba sandėliavimo, patikrinti, ar prietaisas nėra pažeistas. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimų paieška Sutrikimas Galima priežastis...
Page 108
Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 109
Kaitseklass II (topeltisolatsioon) Tooteinfo Hilti tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
Page 110
Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS Lugege läbi kõik ohutusnõuded ja juhised. Järgnevate ohutusnõuete eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Järgnevalt kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
Page 111
▶ Enne mis tahes seadistustöid seadme kallal, tarvikute vahetamist ja seadme hoiulepanekut tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku. See ettevaatusabinõu hoiab ära seadme tahtmatu käivitamise. ▶ Kasutusvälisel ajal hoidke elektrilist tööriista lastele kättesaamatus kohas. Ärge lubage seadet kasutada isikutel, kes seda ei tunne või ei ole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Page 112
Tõmmake seadme toitepistik pistikupesast välja. Kahjustatud toite- ja pikendusjuhtmed võivad tekitada elektrilöögi. ▶ Juhul kui kasutate seadet tihti elektrit juhtivate materjalide töötlemiseks, laske seade Hilti hooldekeskuses korrapäraselt üle vaadata. Seadme pinnale kinnitunud tolm või niiskus võib ebasoodsatel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materjalide puhul.
Page 113
Vooluvõrgu pinge on liiga kõrge. Toimetage seade õigeaegselt Hilti hooldekeskusse. Nii on seade alati töövalmis. Tarnekomplekt Piikvasar, lisakäepide, kasutusjuhend. Teised süsteemi kuuluvad tooted, mida on lubatud tööriistaga kasutada, leiate Hilti müügiesindusest või veebisaidilt: www.hilti.group. Tehnilised andmed Piikvasar Andmed nimipinge, nimivoolu, sageduse ja/või nimivõimsuse kohta leiate andmesildilt.
Page 114
Tarviku paigaldamine 1. Määrige tarviku padrunisse kinnitatavat osa veidi. 2. Asetage tarvik padrunisse ja keerake seda kerge survega, kuni see kuuldavalt kohale fikseerub. ▶ Seade on töövalmis. Kasutage üksnes Hilti originaalmääret. Mittesobiva määrde kasutamine võib seadet kahjustada. 5.1.4 Tarviku eemaldamine HOIATUS Vigastuste oht Tarvik kuumeneb kasutamisel ja võib olla teravate servadega.
Page 115
Elektrilöögi oht! Elektridetailide asjatundmatu parandamine võib kaasa tuua raskeid vigastusi ja põletusi. ▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad. • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. • Kahjustuste ja/või tõrgete korral ei tohi seadet kasutada. Laske tööriist kohe Hilti hooldekeskuses parandada. 2190682 Eesti *2190682*...
Page 116
• Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust. Tööohutuse tagamiseks kasutage ainult originaalvaruosi ja -materjale. Teie tootega sobivaid ja meie poolt heakskiidetud varuosad, materjalid ja tarvikud leiate kauplusest Hilti Store või veebilehelt: www.hilti.group. Tolmukaitsekatte puhastamine ▶ Puhastage padruni tolmukaitsekatet regulaarselt puhta kuiva lapiga.
Page 117
Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 118
Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 119
Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що працюють від електричної мережі (із кабелем живлення), так і електроінструменти, що працюють від акумуляторної батареї (без кабелю живлення). Безпека на робочому місці ▶ Дбайте про чистоту та достатнє освітлення робочого місця. Безлад на робочому місці та недостатнє...
Page 120
чином. Застосування системи видалення пилу дозволяє зменшити негативний вплив пилу на персо- нал. Використання електроінструмента та належний догляд за ним ▶ Не допускайте перевантаження інструмента. Завжди використовуйте електроінструмент, призначений для виконання відповідної роботи. При використанні належного електроінст- румента забезпечуються більш висока якість та безпека виконання робіт у вказаному діапазоні продуктивності.
Page 121
небезпеку ураження електричним струмом. ▶ У разі частої обробки електропровідних матеріалів регулярно здавайте забруднені електроінстру- менти на перевірку до сервісної служби компанії Hilti. Якщо на поверхні інструмента накопичується волога або пил, особливо від струмопровідних матеріалів, це може за несприятливих умов призве- сти...
Page 122
Опис Огляд продукту Затискний патрон Вентиляційні прорізи Бокова рукоятка Ручка-фіксатор Вимикач & Рукоятка Перемикач потужності Роз'єм на електроінструменті Кабель живлення із рознімним з'єднувачем § спеціальної форми Сервісний індикатор Індикатор перемикача потужності Використання за призначенням Описаний у цьому документі інструмент являє собою електричний відбійний молоток для виконання важких...
Page 123
Сервісний індикатор мигає червоним. Спрацював захист від перегрівання. Занадто висока напруга джерела електрожив- лення. Своєчасно передавайте інструмент до сервісної служби компанії Hilti. У цьому випадку він завжди буде готовий до роботи. Комплект постачання Відбійний молоток, бокова рукоятка, інструкція з експлуатації.
Page 124
Дані про шум та значення вібрації Довбання отворів (a 5 м/с² h, Cheq Похибка (K) 1,5 м/с² Експлуатація Підготовка до роботи ОБЕРЕЖНО Ризик отримання травм! Випадкове увімкнення інструмента. ▶ Виймайте штепсельну вилку кабелю живлення з розетки, перш ніж задавати налаштування інстру- мента...
Page 125
2. Уставте змінний робочий інструмент у затискний патрон та, злегка натиснувши на нього, прокрутіть його, щоб він зафіксувався із чітким характерним звуком. ▶ Інструмент готовий до роботи. Використовуйте лише оригінальне мастило виробництва компанії Hilti. Використання невід- повідного консистентного мастила може спричинити несправність виробу. 5.1.4 Виймання...
Page 126
їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Чищення пилозахисного ковпака...
Page 127
Сервісний індикатор горить Інструмент пошкоджений або ▶ Ремонт інструмента повинен червоним. потребує планового технічного здійснюватися тільки у сервіс- обслуговування. ній службі компанії Hilti. Сервісний індикатор мигає Занадто висока напруга джерела ▶ Скористайтеся іншою розет- червоним. електроживлення. кою. Перевірте стан мережі...
Page 128
робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 129
Біз осы нұсқаулықта сипатталған өнімнің қолданыстағы директивалар мен нормативтерге сәйкес келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2190682 Қазақ *2190682*...
Page 130
Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Барлық қауіпсіздік нұсқауларын және жалпы нұсқауларды оқып шығыңыз. Төменде берілген нұсқауларды орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін...
Page 131
▶ Арнайы киімді киіңіз. Өте бос киімді немесе әшекейлерді кимеңіз. Шашты, киімді және қолғапты электр құралдың айналатын түйіндерінен сақтаңыз. Бос киім, әшекейлер және ұзын шаш оларға ілінуі мүмкін. ▶ Егер шаңды жинау және кетіруге арналған құрылғыларды қосу қарастырылған болса, олар қосылғанына...
Page 132
шығарыңыз. Ақаулы электр қуаты кабельдері және ұзартқыш кабельдер электр тогының соғу қаупін тудырады. ▶ Ток өткізетін материалдарды жиі өңдеген кезде кір аспапты Hilti қызмет көрсету орталығына жүйелі түрде тексертіңіз. Аспаптың үстіңгі бетіне жабысқан шаң, әсіресе ток өткізгіш материалдар немесе ылғал жағымсыз жағдайларда ток соғу қаупін тудыруы мүмкін.
Page 133
Сипаттама Өнімге шолу Құрал бекіткіші Желдету ойықтары Бүйірлік тұтқыш Тұтқа Қосқыш/ажыратқыш & Тұтқыш Қуат ауыстырып-қосқышы Электрлік аспаптағы жалғағыш Кодталған, алмалы-салмалы электрлік § қосқышы бар желілік кабель Қызметтік индикатор Қуат индикаторы Мақсатына сай қолдану Сипатталған өнім ауыр қашау жұмыстарына арналған электрлік қашайтын балға болып табылады. Ол...
Page 134
Өнімді уақытында Hilti қызмет көрсету орталығына апарыңыз. Осылайша оны әрдайым жұмысқа дайын күйінде сақтап тұрасыз. Жеткізілім жинағы Қашайтын балға, бүйірлік тұтқыш, пайдалану бойынша нұсқаулық. Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti орталығында немесе келесі сайтта табуға болады: www.hilti.group. Техникалық сипаттамалар Қашайтын балға...
Page 135
1. Алмалы-салмалы аспап ұшын аздап майлаңыз. 2. Алмалы-салмалы аспапты құрал бекіткішіне енгізіңіз және оны шерту дыбысы естілгенше сәл басып айналдырыңыз. ▶ Өнім жұмысқа дайын. Тек Hilti компаниясы ұсынған түпнұсқа жағармай қолданыңыз. Жарамсыз майды пайдалану нәтижесінде өнім зақымдалуы мүмкін. 5.1.4 Алмалы-салмалы аспапты шығару...
Page 136
ҚАУІПТІ Өрт қаупі Ыстық құрал мен жеңіл жанғыш материалдар арасындағы байланыстағы қауіп. ▶ Ыстық құралды жеңіл жанғыш материалдардың үстіне қоймаңыз. 1. Құрал бекіткішін кері тартыңыз. 2. Құралды шығарыңыз. Жұмыс істеу НАЗАР АУДАРЫҢЫЗ Зақымдалу қаупі. қате қолдану себебінен! ▶ Сөндіргішті жұмыс барысында айналу бағытын және/немесе функцияны таңдау үшін пайдаланбаңыз. Осы...
Page 137
Аспапты құрғақ күйінде және балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. • Электр аспапты ұзақ уақыт тасымалдаған не сақтаған соң, оны пайдалану алдында зақымдардың бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулықтарды жою Ақаулық Ықтимал себеп Шешім...
Page 138
жүрісте пайдалану мүмкін емес. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 147
▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe) 下記のリンクより、有害物質を記載した表を確認できます:qr.hilti.com/r9672135。 本書の最終ページに RoHS 表にリンクした QR コードがあります。 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 오리지널 사용설명서 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니...
Page 148
보호 등급 II (이중 절연) 제품 정보 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니 다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제...
Page 149
▶ 파이프, 히터, 전기레인지, 냉장고와 같은 접지 표면에 신체 접촉을 피하십시오. 신체에 닿을 경우 감전될 위험이 높습니다. ▶ 전동공구가 비에 맞지 않도록 하고 습한 장소에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다. ▶ 케이블만 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서 전원 플러그를 빼낼 때 케이블만 잡은...
Page 150
를 소켓에서 빼십시오. 손상된 전원 케이블과 연장 케이블은 전기 쇼크로 인한 위험을 유발할 수 있습니다. ▶ 전도성이 있는 소재에서 자주 작업할 경우, 오염된 기기를 정기적으로 Hilti 서비스 센터에서 점검받으십시 오. 특히 전도성이 있는 소재에서 기기의 표면에 달라 붙어있는 먼지나 습기는 부적합한 조건에서 전기 쇼...
Page 151
제품 설명 제품 개요 척 아답타 환기 슬롯 측면 손잡이 노브 ON/OFF 스위치 & 손잡이 출력 선택 스위치 전동 공구의 연결부 분리식 플러그 컨넥터가 달린 전원 케이블 § 서비스 표시기 출력 선택 표시기 규정에 맞는 사용 기술된 제품은 고난도의 치즐링 작업에 사용되는 전동식 브레이커입니다. 이...
Page 152
의미 서비스 표시기가 적색으로 깜박임. 과열 방지 장치. 전원 전압이 너무 높음. 제품을 Hilti 서비스 센터로 가져오십시오. 이렇게 하면 제품을 항상 작동 가능한 상태로 유지할 수 있습 니다. 공급품목 브레이커, 측면 손잡이, 사용 설명서 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인에서 확인할 수 있습니다. www.hilti.group.
Page 153
1. 드릴 섕크식 기기 비트를 가볍게 기름칠하십시오 2. 공구 비트를 척 아답타에 끼운 다음, 잠기는 소리가 날 때까지 공구 비트를 가볍게 누르면서 돌리십시오. ▶ 제품이 작동 가능한 상태입니다. Hilti의 순정 그리스만 사용하십시오. 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. 5.1.4 공구 비트 분리...
Page 154
눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으 십시오. • 관리 및 수리 작업 후 모든 보호장치를 가져와 기능을 점검하십시오.
Page 155
기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 고장진단 장애...
Page 156
폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담 자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
