3.2.2 De pomp ophijsen
Trek niet aan de voedingskabel en hijs het
product hier niet aan op.
Til de pomp op aan de handgreep. Hijs de pomp niet
op aan de voedingskabel of aan de persleiding of -
slang.
Als de pomp in een put of reservoir is geïnstalleerd,
laat u deze zakken of hijst u deze op aan een draad
of ketting die aan de handgreep van de pomp is
bevestigd.
3.2.3 De pomp plaatsen
De pomp kan worden gebruikt in vertikale of
horizontale positie. Tijdens bedrijf moet de zeef altijd
volledig zijn ondergedompeld in de verpompte
vloeistof. Zie de onderstaande afbeelding.
Tijdens bedrijf moet de zeef volledig ondergedompeld
zijn in de verpompte vloeistof.

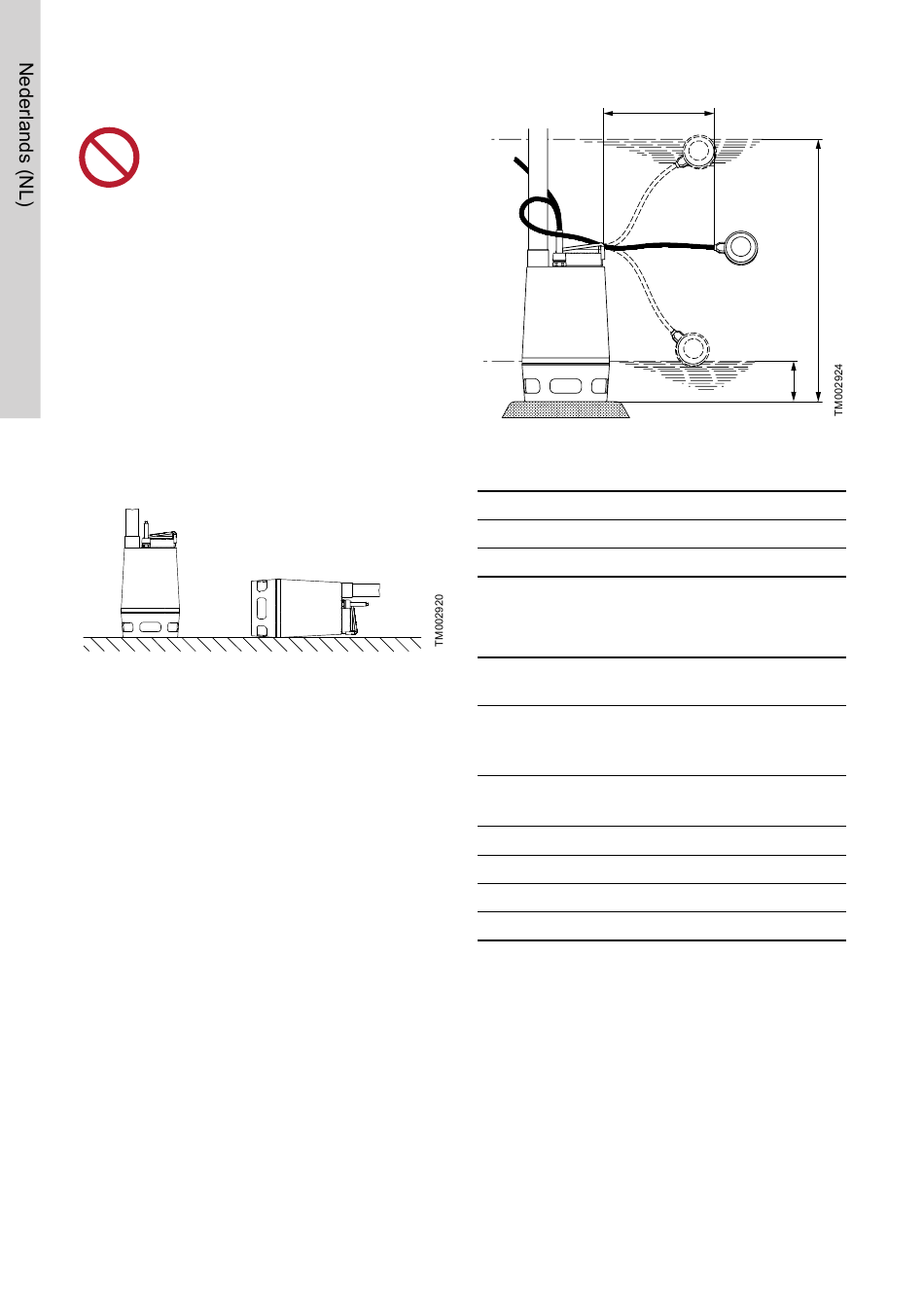

Positie van de pomp
Als de leiding of slang is aangesloten, plaatst u de
pomp in de bedrijfspositie.
Plaats de pomp zodanig dat de pompinlaat niet
geheel of gedeeltelijk wordt geblokkeerd door slib,
modder of vergelijkbare stoffen.
Bij permanente opstelling moeten slib, kiezels enz. uit
de put worden verwijderd voordat de pomp wordt
geïnstalleerd.
3.2.4 Leidingaansluiting
Voor permanente installatie adviseren u om een
afsluiter te plaatsen in de persleiding.
3.2.5 De kabellengte van de vlotterschakelaar
aanpassen
Bij pompen die met een vlotterschakelaar zijn
uitgerust, kan het niveauverschil tussen start en stop
worden ingesteld door de vrije kabellengte tussen het
pomphandvat en de vlotterschakelaar te wijzigen.
• Een grotere vrije kabellengte resulteert in minder
starten en stoppen en een groot niveauverschil.
• Een kortere vrije kabellengte resulteert in meer
starten en stoppen en een klein niveauverschil.
Het uitschakelniveau moet zich boven de pompinlaat
bevinden om te voorkomen dat de pomp lucht
aanzuigt.
198
In- en uitschakelniveaus
Pos. Beschrijving
1 Start
2 Stop
Het inschakel- en uitschakelniveau variëren
afhankelijk van de kabellengte.
In- en uitschakelniveaus van UNILIFT
Minimale kabel-
lengte (L):
100 mm
Start
Pomptype
[mm]
AP12.40 360
AP12.50 410
AP35 440
AP50 460
* Minimaal uitschakelniveau tijdens continu bedrijf of
bij gebruik van een externe regelaar.
L
1
2
AP
Maximale kabel-
lengte (L):
250 mm
Stop Start Stop *
[mm] [mm] [mm]
230 370 100
250 380 110
280 450 155
320 450 190
