N L
1 2
M
1~

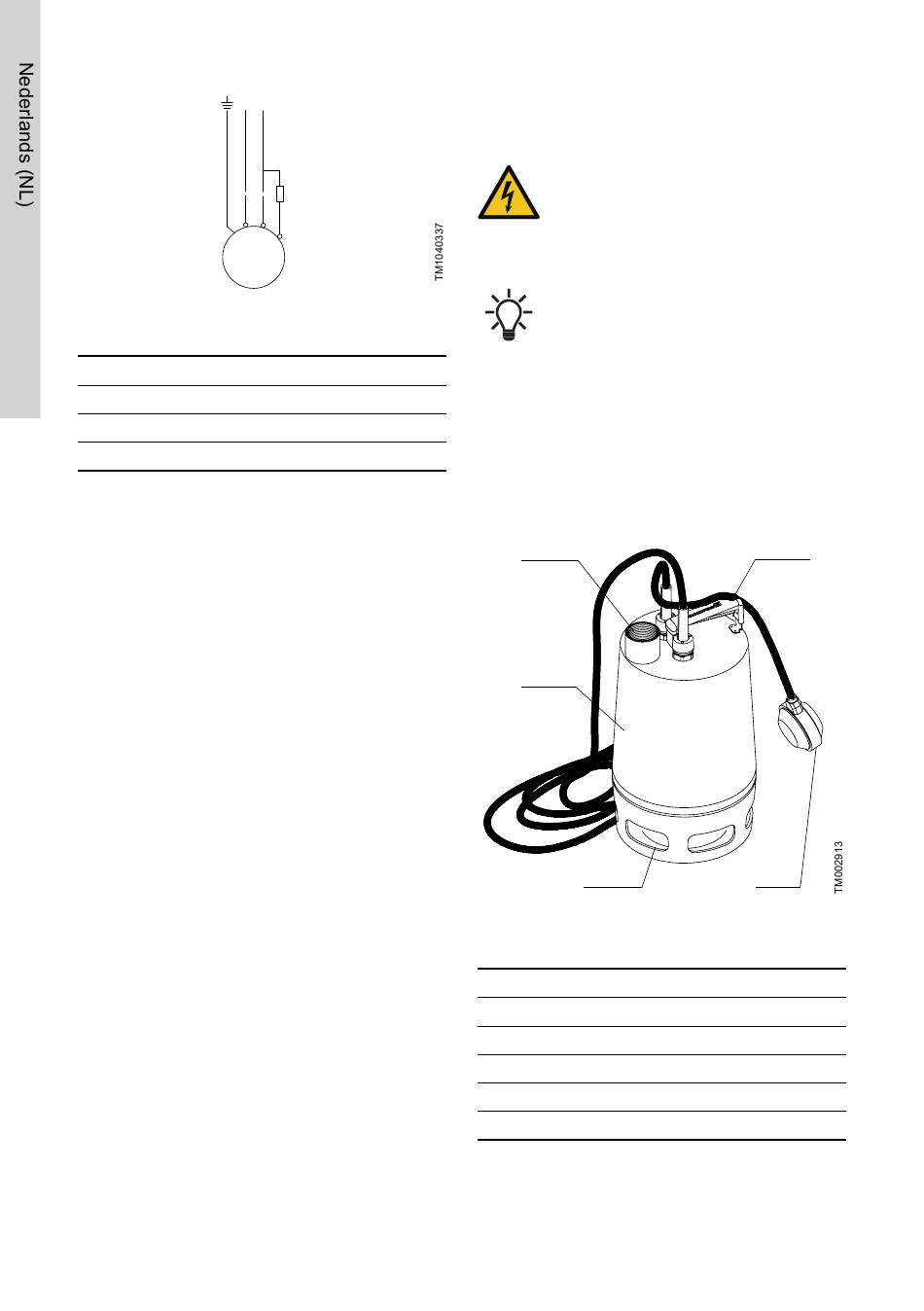

Bedradingsschema
Pos. Beschrijving
1 Geel en groen
2 Blauw
3 Bruin
4.1 De draairichting controleren
Alleen driefasenpompen
Controleer de draairichting altijd wanneer de pomp
aan een ander net wordt aangesloten.
1. Plaats de pomp zodanig dat u de waaier kunt
bekijken.
2. Laat de pomp gedurende korte tijd werken.
3. Let op de draairichting van de waaier. De juiste
draairichting wordt aangegeven met een pijl op de
zeef (met de klok mee vanaf de onderkant
bekeken). Als de waaier in de verkeerde richting
draait, keert u de draairichting om door twee van
de fasen in de motor om te wisselen.
Als de pomp is aangesloten op een leidingsysteem,
controleert u de draairichting op de volgende wijze:
1. Schakel de pomp in en controleer de hoeveelheid
water of de druk.
2. Schakel de pomp uit en wissel twee fasen van de
motor om.
3. Schakel de pomp in en controleer de hoeveelheid
water of de druk.
4. Schakel de pomp uit.
Vergelijk de resultaten onder punt 1 en 3. De grootste
hoeveelheid water geeft de juiste draairichting aan.
200
-
3
5. Het product in bedrijf nemen
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Gebruik de pomp niet in zwembaden,
tuinvijvers etc. als er personen in het
water zijn.
Om de draairichting te controleren mag de
pomp gedurende een zeer korte periode
worden ingeschakeld zonder dat deze on-
dergedompeld is in de verpompte vloei-
stof.
1. Controleer, voordat u de pomp inschakelt, of de
zeef op de pomp is aangebracht en is
ondergedompeld in de verpompte vloeistof.
2. Open de afsluiter, indien deze is geplaatst, en
controleer de instelling van de niveauschakelaar.
6. Productintroductie
1
2
3
UNILIFT AP
Pos. Beschrijving
1 Persopening
2 Pompmantel
3 Zeef
4 Niveauschakelaar
5 Handgreep met klem
5
4
