Mechanische Installatie - Grundfos UNILIFT AP12 Installation And Operating Instructions Manual

¬
¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬ ¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬ ¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
550 mm
Minimale afmetingen van de put bij instelling van de
vlotterschakelaar op de minimale vrije kabellengte
Gerelateerde informatie
3.2.5 De kabellengte van de vlotterschakelaar
aanpassen

3.2 Mechanische installatie

GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning uit voor-
dat u gaat werken aan het product.
‐
U dient er zeker van te zijn dat de voe-
dingsspanning niet per ongeluk kan
worden ingeschakeld.
VOORZICHTIG
Scherp element
Gering of beperkt persoonlijk letsel
‐
Draag persoonlijke beschermingsmid-
delen.
‐
UNILIFT AP35, AP50: Zorg ervoor dat
niemand met de pompwaaier in aanra-
king kan komen.
De pomp mag niet hangend aan de motor-
kabel of persleiding geïnstalleerd worden.
3.2.1 Fundering

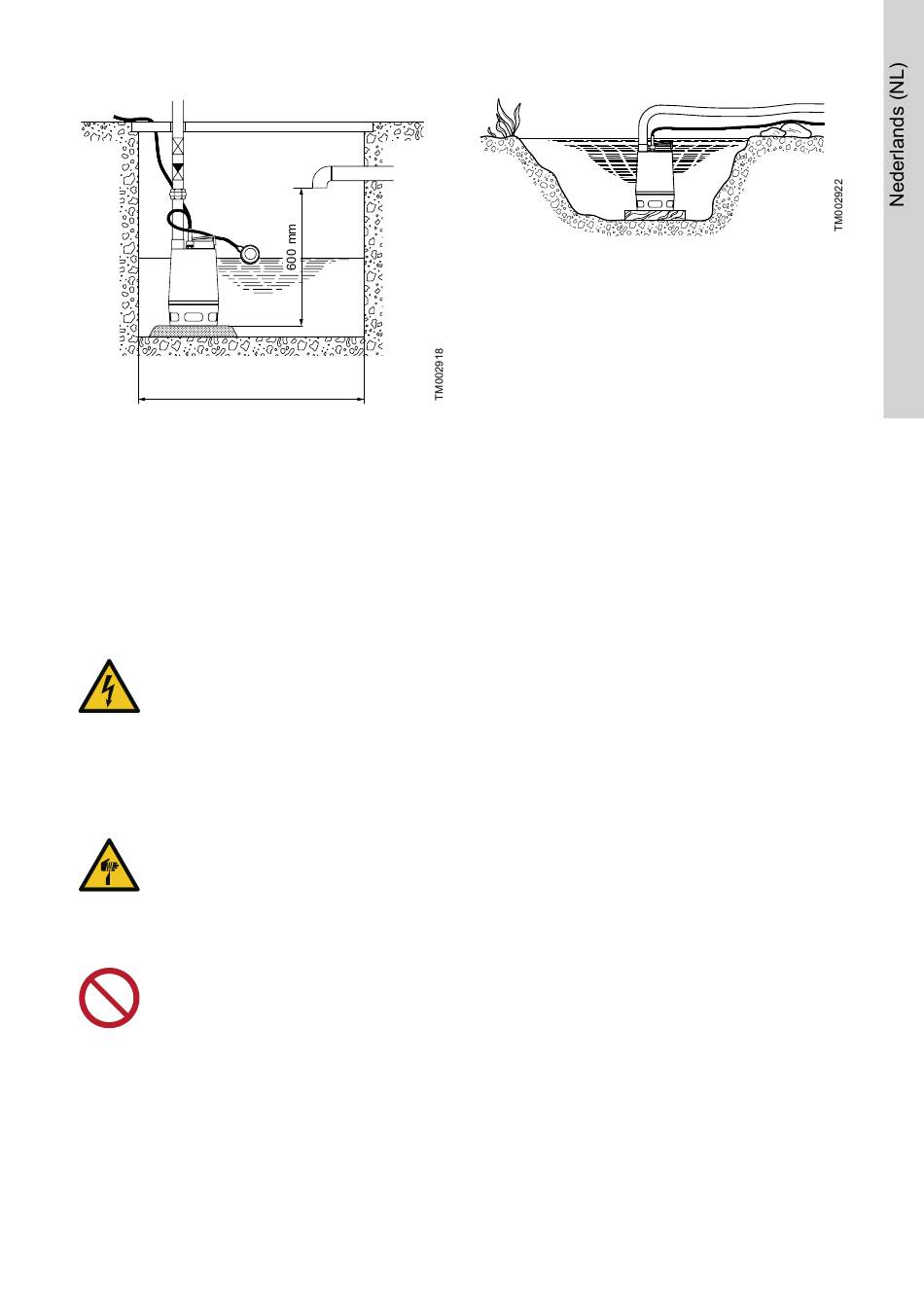

Plaats de pomp op een plaat of op bakstenen zodat
de zeef vrij is van slib, modder of vergelijkbare
stoffen. Zie de onderstaande afbeelding.
¬ ¬ ¬
¬ ¬ ¬
¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬
¬
¬ ¬ ¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬
¬ ¬
¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
• •
• • •
• • • •
• • • •
• • • •
• • • • • •
• • • •
•
• • • • •
• • •
• • • • • •
• • • • •
• • •
• • • •
• • • • •
•
• • • • •
• • • •
• •
•
• •
• •
• • •
•
•
•
•
•
•
• •
• • •
• •
• • •
•
• •
• •
• •
• •
•
• • •
• •
• • • •
• • •
• • •
• • •
• • • •
• • •
•
• • •
• •
• • •
•
• • • • •
• • •
• • •
•
• • • •
•
•
•
• •
•
• • •
•
• • •
• •
• •
• • •
•
• •
•
• • • •
•
• •
•
• •
• •
• •
•
• • • • •
• • • •
• • • •
• • • •
• • • • • • • •
• • • •
• • • • • • • •
• • • • • • •
• • • • • • • • • • • • •
• • •
• • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • •
• • • • • • • • •
• • • • • •
• • • • •
• • • • • • • •
• • • • •
Plaats de pomp op een plaat
• • • • • • • • •
• • • • • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • •
• • • • • •
• •
• • • • • • •
• • • • • •
• • • • • • • •
• • • • • • • • •
• • • • •
• • • • • • •
• • • • • • • •
• •
• • • • • • • • •
• • •
• •
•
• •
• • •
• •
• •
•
•
•
•
• •
• •
• • • •
• •
• •
•
• •
•
• • •
• • • •
•
• • •
•
• • •
• •
• •
• • •
• • • • •
• •
• •
• •
•
• •
• • •
• • •
• • •
•
• • •
• •
• • • • •
• • •
•
• • • •
• • • •
• •
•
• • •
• •
•
• • •
• • •
• • •
• •
• • •
• •
• •
•
• •
•
• •
• • • •
• • •
• • • •
• • •
• • • • • • • •
• • • • • • • •
• • • • • • • • • •
• • •
• • • • •
• • • •
• • • • • • • •
• • • • • • • • •
• • • • • • •
• • • • • •
• • • • •
• • • • • • •
• • • • • • • •
•
•
