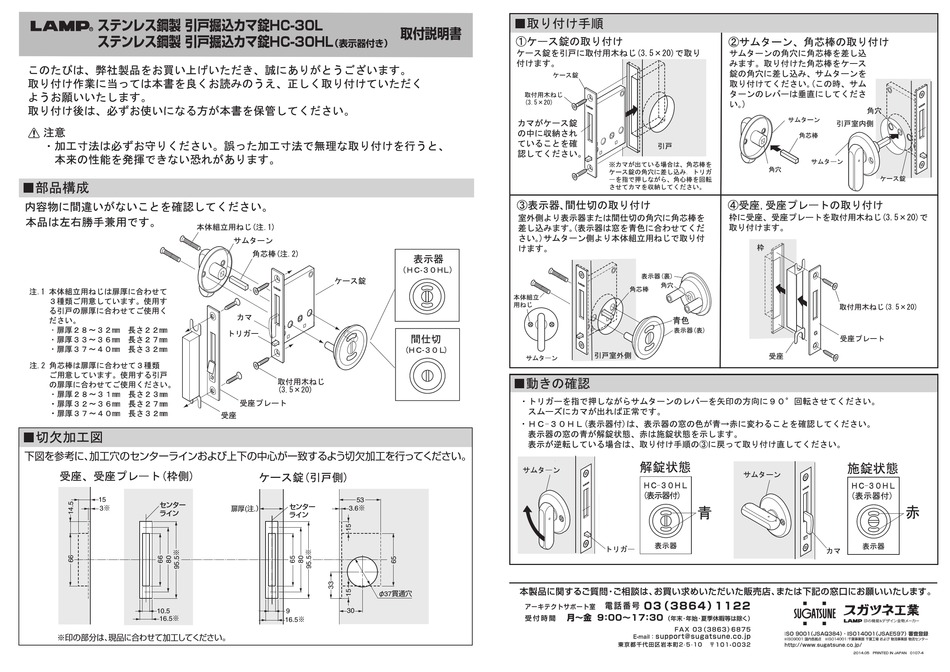

- Page 1 ステンレス鋼製 引戸掘込カマ錠HC-30L 取付説明書 ステンレス鋼製 引戸掘込カマ錠HC-30HL （表示器付き） 下図を参考に、 加工穴のセンターラインおよび上下の中心が一致するよう切欠加工を行ってください。 センター センター 3※ 扉厚(注.） 3.6※ ライン ライン φ37貫通穴 10.5 16.5※ 16.5※ ※印の部分は、 現品に合わせて加工してください。 2014.05 PRINTED IN JAPAN 0107-4 ...
- Page 2 Sliding Door Latch, Model HC-30L Installing procedures Installation Manual Model HC-30HL (with indicator) ① Mounting Latch body ② Mounting Thumb turn and Spindle Mount Latch body onto the sliding door with Wooden Insert Spindle into the square hole of Thumb turn. Then, insert the For safe and correct operation of the products, read screws (3.5 x 20).
