Lamp HC-70 Installation Manual

引戸面付カマ錠 HC-70
R
引戸面付カマ錠(表示器付) HC-70H
このたびは、弊社製品をお買い上げいただき、誠にありがとうございます。
取り付け作業に当っては本書を良くお読みのうえ、正しく取り付けていただく
ようお願いいたします。
取り付け後は、必ずお使いになる方が本書を保管してください。
注意
・加工寸法は必ずお守りください。誤った加工寸法で無理な取り付けを行うと、
本来の性能を発揮できない恐れがあります。

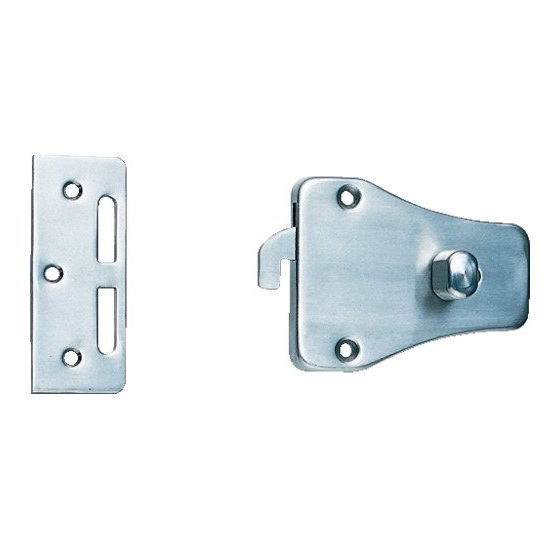

■部品構成
■部品構成
内容物に間違いがないことを確認してください。
HC-70
取付用木ねじ
（3.8×20）
取付用木ねじ
（3.5×20）
受座 本体
■切欠加工図
下図を参考に、 本体と受座の中心線が一致するよう切欠加工を行ってください。
（HCｰ70は本体取付穴φ35貫通穴加工は不要です。 ）
受座を枠の中央に取り付ける場合
枠
引戸
13 2
20
PAT.
取付説明書
PAT.
本品は左右勝手兼用です。
HC-70H
(表示器付)
戸厚26〜40mm
取付用木ねじ
（3.8×20）
本体取付用ねじ
表示器 本体
（4×25）
受座を枠の端面に取り付ける場合
枠
引戸
2
20
50
■取り付け手順
①本体の取り付け
本体を引戸に取付用木ねじ(3.8×20)で取り付ます。
（本体端面と引戸端面とがそろうようにします。 ）
端
面
③表示器の取り付け （HC-70Hのみ）
本体取付用ねじ
取付用木ねじ
（4×25）
（3.5×20）
引戸
表示器
ピン
軸穴
■動きの確認
受座
・つまみを矢印の方向にスライドさせてください。施錠状態でスムーズにカマが出れば正常です。
・ＨＣ-７０Ｈ(表示器付)は、表示器の窓の色が赤→青に変わることを確認してください。
表示器の窓の赤が施錠状態、青は解錠状態を示します。
表示が逆転している場合は、取り付け手順の②に戻って取り付け直してください。
カマ
（HC-70Hのみ）
φ35貫通穴
引戸
②カマの収納
※カマが出ている場合は、つまみをスライド
させカマを収納してください。
本体
引戸
端
カマ
面
取付用木ねじ
（3.8×20）
図はHC-70Hを示します。
④受座の取り付け
表示器のピンを本体の
受座を枠に取付用木ねじ(3.5×20)で取り付けます。
中央の軸穴に差し込み、
枠の中央への取り付け
表示器を本体組立ねじ
（4×25） で取り付け
枠
てください｡(この時、
表示器の窓の色は青に
してください｡)
青
つまみ
HC-70H
施錠状態
赤
表示器
本体
つまみ
枠の端面への取り付け
受座 枠
取付用木ねじ(3.5×20)
HC-70H
解錠状態
青
表示器
2013.04 PRINTED IN JAPAN 0108-2
