3 产品说明

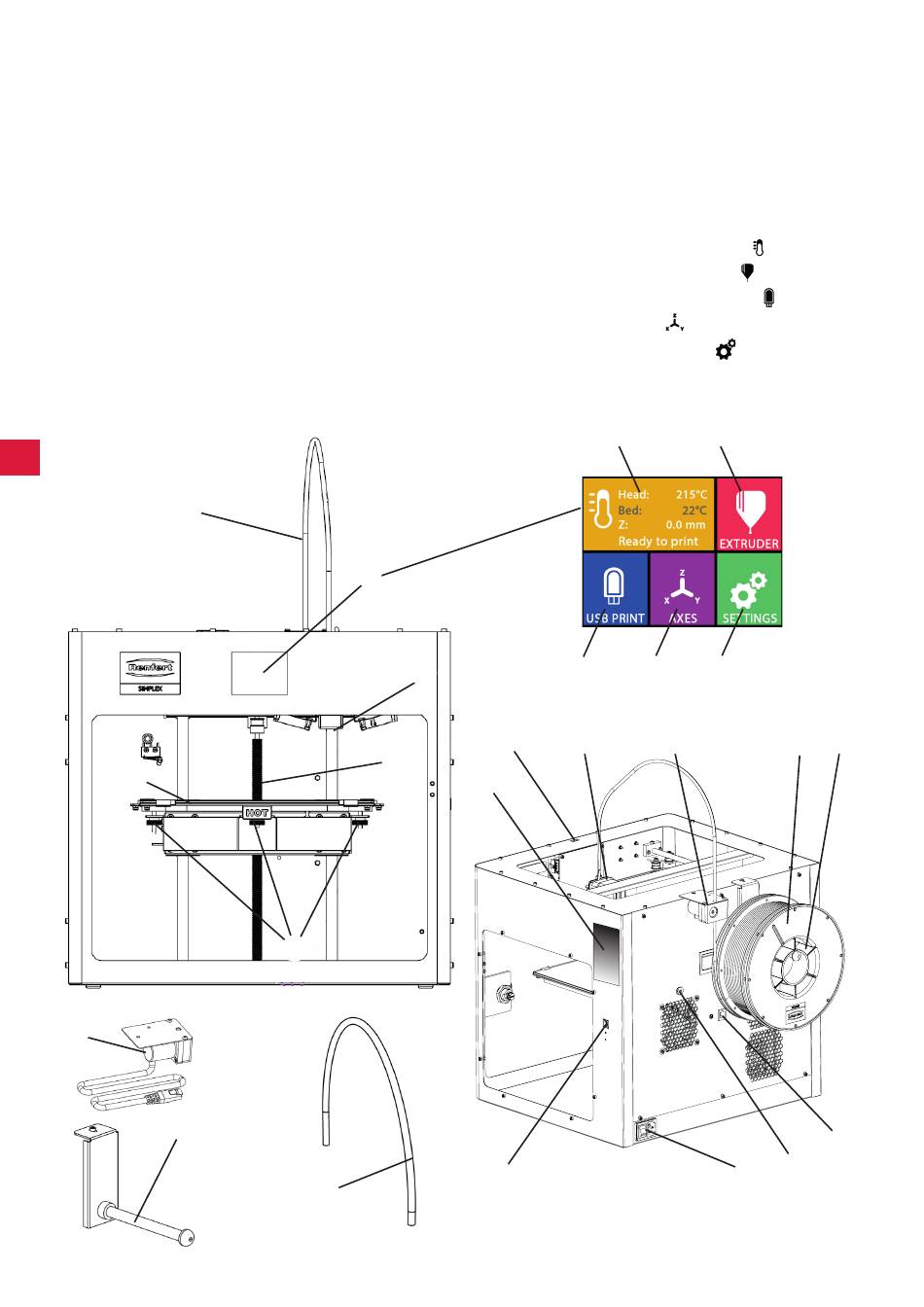

3.1 组件和功能元件
1 触摸屏液晶显示屏/主菜单
纤维导管
2
喷嘴
3
可拆卸玻璃板
4
调平旋钮
5
Z 轴杆
6
纤维线轴支架
7
纤维线轴
8
纤维传感器
9
10 挤出机
11 用于 U 盘闪存驱动器的 U 盘 A 端口
zh
4
9
7
2
5
2
12 用于连接个人计算机的 U 盘 B 端口
13 开关 / 主电源连接
14 纤维传感器端口
15 盖子风扇端口
16 距离卡
17 菜单 – TEMPERATURE 温度
18 菜单 – EXTRUDER 挤出机
19 菜单 – USB PRINT U 盘打印
20 菜单 – AXES 轴
21 菜单 – SETTINGS 设置
1
3
11
6
16
12
- 6 -
17 18
19 20 21
10 9
13
7
8
14
15
图 1
