Installation Du Support De Bobine De Filament; Installation Du Capteur De Filament (Fms); Installation Du Tube De Guidage De Filament - Renfert SIMPLEX 3D-Filament-Drucker Setup

Attention : ne pas endommager le film Kapton !
⇒ Retirez la porte qui se trouve sous le lit d'impression.
⇒ Ouvrez avec précaution le carton contenant le capot, afin de ne pas l'endommager.
fr
⇒ Retirez le capot et posez-le dans un endroit sûr pour un assemblage ultérieur.
4.2 Assemblage de l'imprimante
4.2.1

Installation du support de bobine de filament

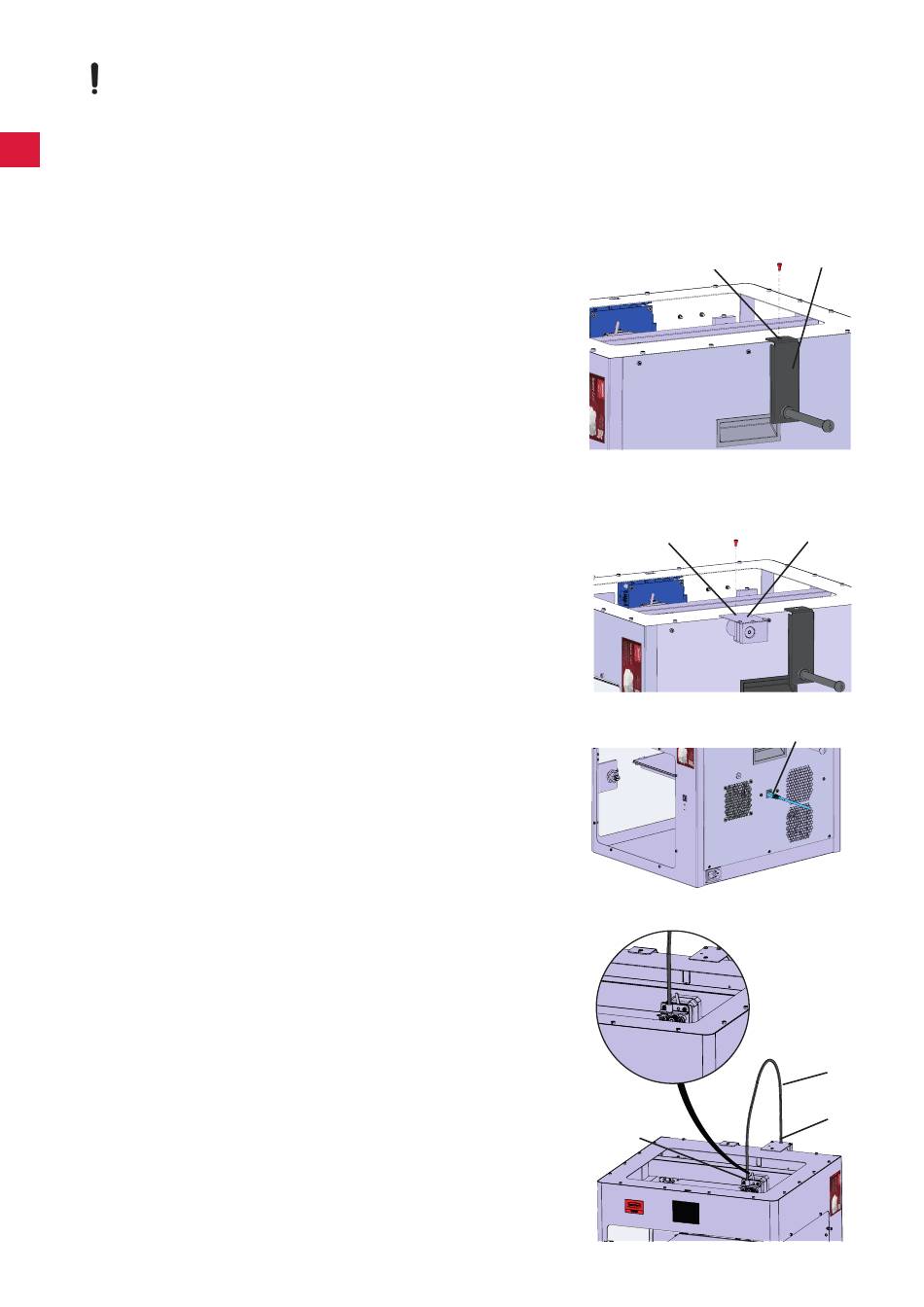

⇒ Retirez la vis (31) sur la partie supérieure arrière à l'aide de la
clé Allen fournie�
⇒ Fixez le support de bobine de filament (7) dans cette position
avec la vis�
4.2.2

Installation du capteur de filament (FMS)

⇒ Retirez la vis (30) sur la partie supérieure arrière à l'aide de la clé
Allen fournie�
⇒ Fixez le FMS (9) dans cette position avec la vis.
⇒ Branchez le câble de raccordement du FMS à l'arrière de l'appa-
reil (14).
4.2.3

Installation du tube de guidage de filament

⇒ Insérez une extrémité du tube de guidage de filament (2) dans le
FMS (9) depuis le haut.
⇒ Guidez l'autre extrémité depuis le haut dans l'ouverture à l'avant
de l'extrudeuse (10).
10
- 8 -
7
31
Fig. 2
30 9
Fig.. 3
14
Fig. 4
Fig. 5
2
9
