4. NOMENCLATURA

4.1. DESCRIÇÃO DO ACESSÓRIO
4.2. DESCRIÇÃO DOS TERMINAIS DE MEDIÇÃO

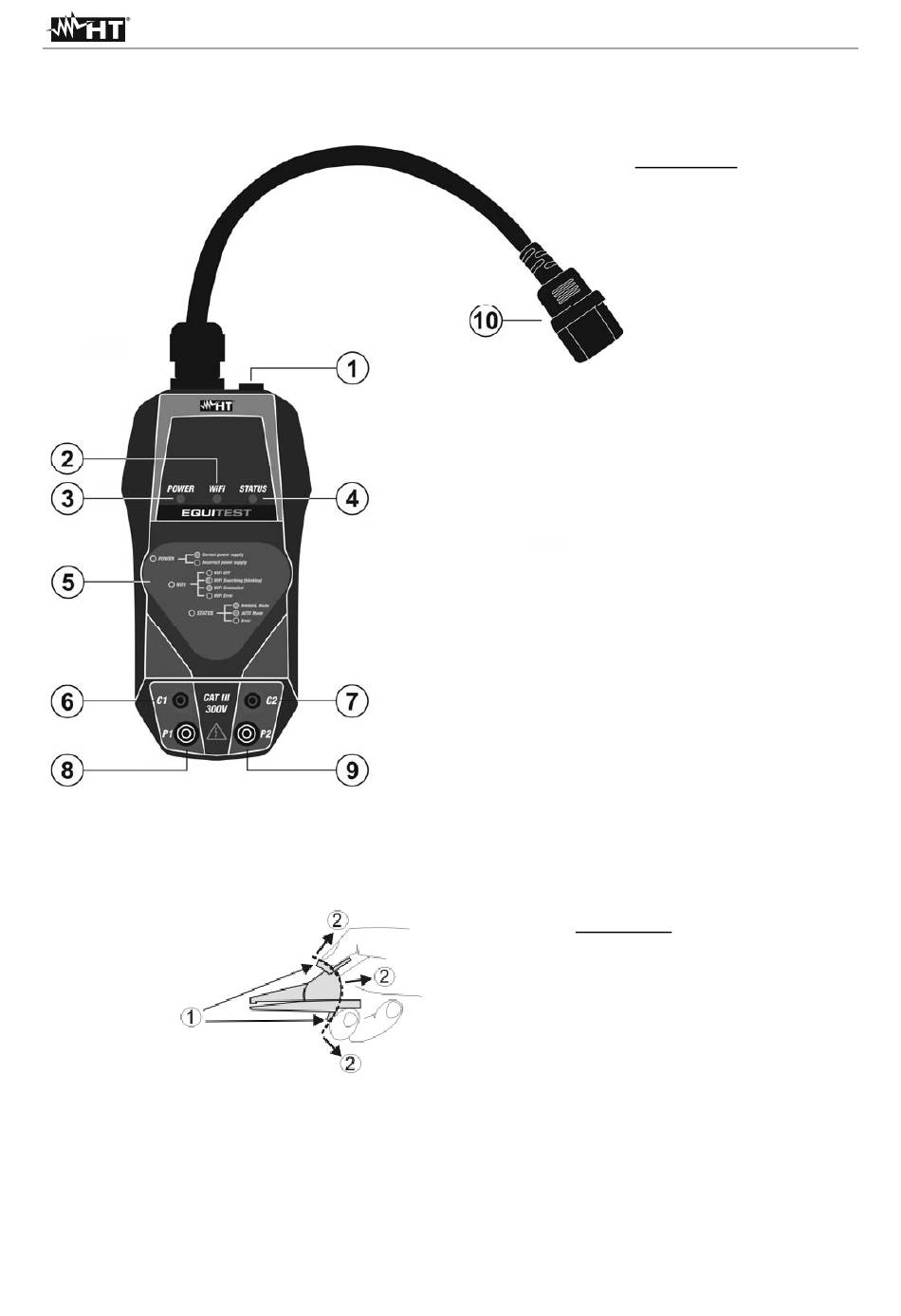

Fig. 1: Descrição do acessório EQUITEST
Fig. 2: Descrição dos terminais de medição
PT - 6
LEGENDA:
1. Entrada para
ligação ao aparelho
MASTER através do
cabo C2050
2. LED WiFi
3. LED POWER
4. LED STATUS
5. Indicação do estado
do LED
6. Terminal de entrada
C1
7. Terminal de entrada
C2
8. Terminal de entrada
P1
9. Terminal de entrada
P2
10. Ficha para ligação à
rede elétrica
LEGENDA:
1. Barreira de proteção de
mão
2. Zona de segurança
EQUITEST
