3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse

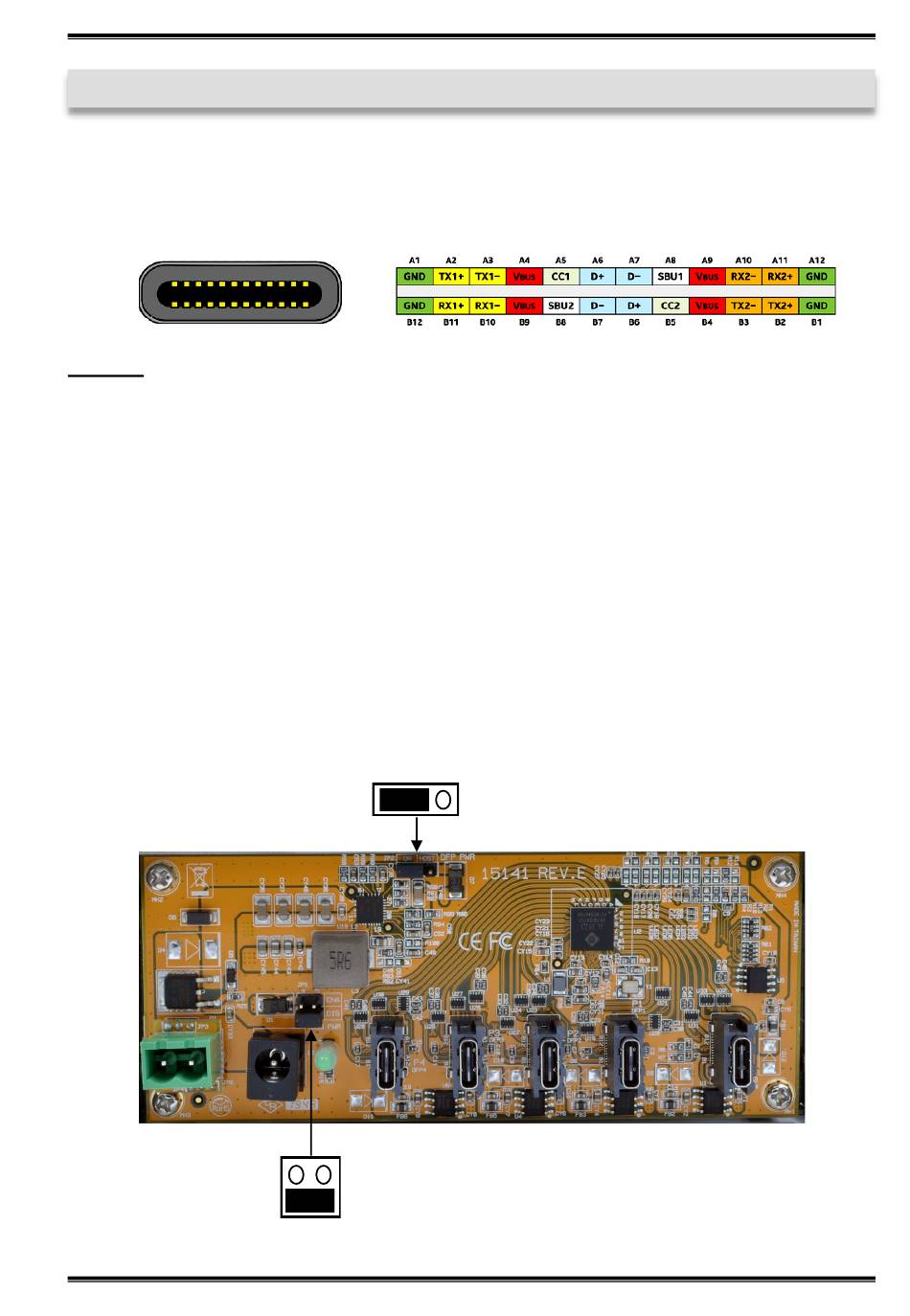

USB 3.2 (Gen1) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse
gesteckt werden.

3.3 Jumper Einstellungen

Die EX-1144HMVS wird mit der Einstellung Externe-Power ausgeliefert. Sie haben
aber die Möglichkeit die EX-1144HMVS mit USB-Bus-Power zu versorgen. Dafür
müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Als
nächstes setzen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) um.
Achtung! Nur in Verbindung mit JP1 auf DIS! Des weiteren haben Sie die Möglichkeit
auf den DFP (Downstream Facing Ports) nur Strom anliegen zu lassen, wenn der Hub
mit dem Host PC verbunden ist und dieser eingeschaltet ist. Dafür müssen Sie den
Jumper JP2 auf HOST setzen. Wenn der JP2 auf ON gesetzt ist, dann liegt durchge-
hend Strom auf den Downstream Ports an. Siehe nachfolgende Abbildung.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
ON HOST
JP2
ENA
DIS
JP1
