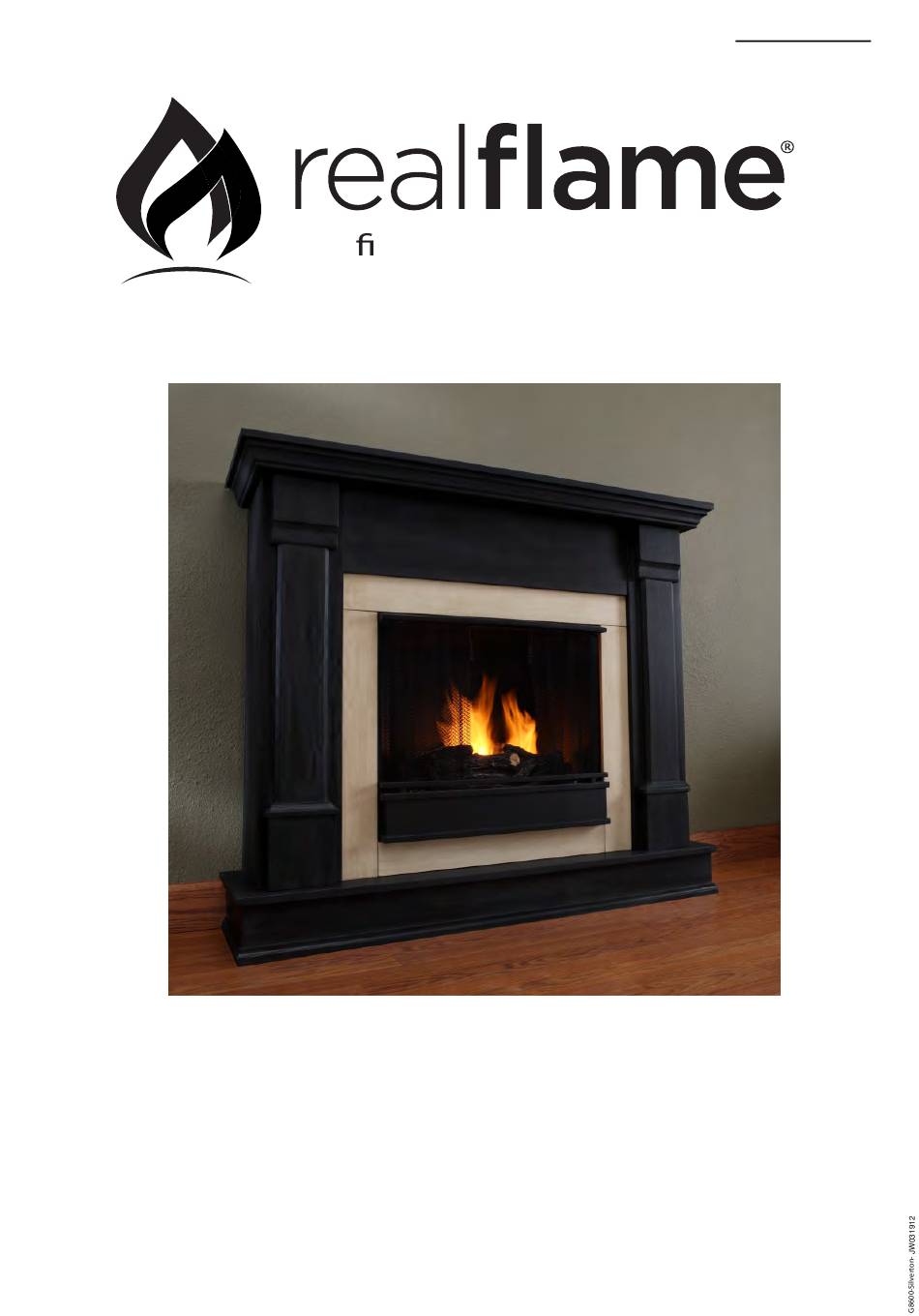

- Page 1 Lot: gel replaces and accessories Mantel Assembly Instructions Model # G8600 Silverton Fireplace...
-
Page 2: Care And Cleaning
Helpful Tips for Assembly Before assembly carefully unpack and check for each replace piece and necessary hardware IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. - Page 3 PARTS LIST Number Description Black Dark Mahogany White Quantity Base Panel 86000101JW 86000501JW 86000801JW Left Side Panel 86000102JW 86000502JW 86000802JW Right Side Panel 86000503JW 86000103JW 86000803JW Left Front Panel 86000104JW 86000504JW 86000804JW Right Front Panel 86000105JW 86000505JW 86000805JW Center Panel 86000506JW 86000106JW 86000806JW...
- Page 4 Step One -Join left side panel (2) with left front panel (4) by securing 6 short allen screws (A) through 3 L-brackets (B). -Repeat with right side panel (3) and right front panel (5). Step Two -Set base panel (1) on a flat surface as shown. -Join panel (2) &...
- Page 5 Step Three -Attach left firebox trim (8) to left front panel (4) by securing 2 long allen screws (C) through 2 washers (D). Fit on base panel (1) by securing 2 short allen screws (C) through 1 L-bracket (B). -Repeat with right firebox trim (9). Step Four -Attach lower firebox trim (10) to side firebox trim (8) , (9) by securing 2 long allen screws (C) through 2 washers (D).
- Page 6 Step Five -Attach center panel (6) to front panel (4) , (5) b y securing 4 long allen screws (C) through 4 washers (D). Fit on upper firebox trim (11) by securing 1 long allen screw (C) through 1 washer (D). Step Six -Locate top panel (7) to above finished parts.
- Page 7 Step Seven -Insert firebox support (12) to the hole on left side panel (2). Slide down the other side along the groove on right side panel (3). Step Eight For next step reference the instruction manual included with your firebox. If you do not have an instruction manual included with your firebox do not attempt to assemble or operate.
-
Page 8: Warranty & Return Policies
Real Flame disclaims all other warranties, including any implied warranty of merchantability or fitness for a particular purpose. In addition, Real Flame will not be responsible for consequential damages in excess of the purchase price of the product on which such liability is based. - Page 9 Lot: recharges de gel et accessoires Instructions d’assemblage du manteau de cheminée Foyer Silverton Modèle N° G8600...
-
Page 10: Nettoyage Et Entretien
Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis. -
Page 11: Liste Des Pièces
Liste des pièces N° Description Noir Acajou foncé Blanche Qté 86000101JW 86000501JW 86000801JW Panneau de base 86000102JW 86000502JW 86000802JW Panneau latéral gauche 86000103JW 86000503JW 86000803JW Panneau latéral droit 86000104JW 86000504JW 86000804JW Panneau avant gauche 86000105JW 86000505JW 86000805JW Panneau avant droit 86000106JW 86000506JW 86000806JW... - Page 12 Première étape - Unir le panneau latéral gauche (2) au panneau avant gauche (4) et fixer solidement avec 3 ferrures en L (B) et 6 vis Allen courtes (A). - Répéter l’opération avec le panneau latéral droit (3) et le panneau avant droit (5). Deuxième étape - Mettre le panneau de base (1) sur une surface plane comme illustré.
- Page 13 Troisième étape - Fixer solidement la moulure gauche de la chambre de combustion (8) au panneau avant gauche (4) avec 2 vis Allen longues (C) et 2 rondelles (D). Ajuster sur le panneau de base (1) et fixer solidement avec 1 ferrure en L (B) et 2 vis Allen courtes (A). - Répéter l’opération avec la moulure droite de la chambre de combustion (9).
- Page 14 Cinquième étape - Fixer solidement le panneau du centre (6) aux panneaux avant (4) et (5) avec 4 vis Allen longues (C) et 4 rondelles (D). Ajuster sur la moulure supérieure (11) et fixer solidement avec 1 vis Allen longue (C) et 1 rondelle (D). Sixième étape - Mettre le panneau supérieur (7) sur les pièces préalablement assemblées.
- Page 15 Septième étape - Insérer le support de la chambre de combustion (12) dans le trou sur le côté du panneau latéral gauche (2). Glisser l’autre côté vers le bas le long de la rainure sur le panneau latéral droit (3). Huitième étape Pour l’étape suivante, vous référer au manuel d’instruction inclus avec votre chambre de combustion.
- Page 16 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
