Lot:___________

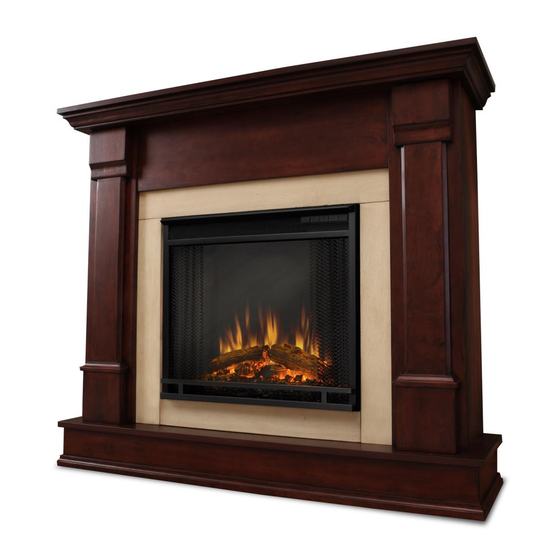

Mantel Assembly Instructions
Model # G8600
Silverton Fireplace

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G8600 and is the answer not in the manual?

Questions and answers

Related Manuals for Real Flame G8600

Summary of Contents for Real Flame G8600

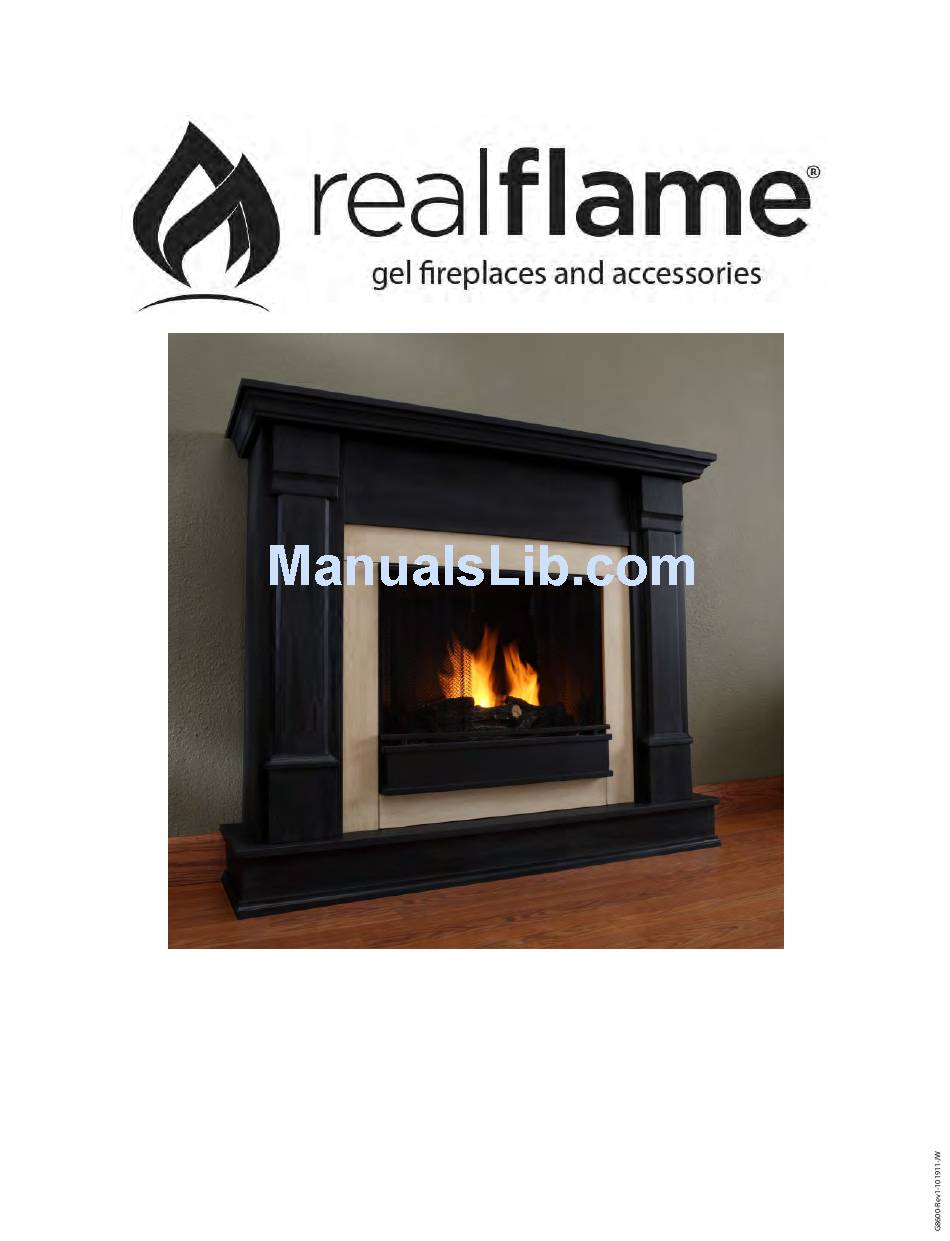

  • Page 1 Lot:___________ Mantel Assembly Instructions Model # G8600 Silverton Fireplace...

  • Page 2: Care And Cleaning

    Helpful Tips for Assembly Before assembly carefully unpack and check for each replace piece and necessary hardware IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface.

  • Page 3: Parts List

    PARTS LIST Number Description Black Dark Mahogany Quantity Base Panel 86000101JW 86000501JW Left Side Panel 86000102JW 86000502JW Right Side Panel 86000103JW 86000503JW Left Front Panel 86000104JW 86000504JW Right Front Panel 86000105JW 86000505JW Center Panel 86000506JW 86000106JW Top Panel 86000107JW 86000507JW Left Firebox Trim 86000108JW 86000508JW...
  • Page 4 Step One -Join left side panel (2) with left front panel (4) by securing 6 short allen screws (A) through 3 L-brackets (B). -Repeat with right side panel (3) and right front panel (5). Step Two -Set base panel (1) on a flat surface as shown. -Join panel (2) &...
  • Page 5 Step Three -Attach left firebox trim (8) to left front panel (4) by securing 2 long allen screws (C) through 2 washers (D). Fit on base panel (1) by securing 2 short allen screws (C) through 1 L-bracket (B). -Repeat with right firebox trim (9). Step Four -Attach lower firebox trim (10) to side firebox trim (8) &...
  • Page 6 Step Five -Attach center panel (6) to front panel (4) & (5) by securing 4 long allen screws (C) through 4 washers (D). Fit on upper firebox trim (11) by securing 1 long allen screw (C) through 1 washer (D). Step Six -Locate top panel (7) to above finished parts.
  • Page 7 Step Seven -Insert firebox support (12) to the hole on left side panel (2). Slide down the other side along the groove on right side panel (3). Step Eight For next step reference the instruction manual included with your firebox. If you do not have an instruction manual included with your firebox do not attempt to assemble or operate.

  • Page 8: Warranty & Return Policies

    Real Flame disclaims all other warranties, including any implied warranty of merchantability or fitness for a particular purpose. In addition, Real Flame will not be responsible for consequential damages in excess of the purchase price of the product on which such liability is based.
