Aufbau und Abmessungen

Der Füllstandssensor NVF-112-0400 ist ein Stabsensor mit Anschlusskopf. Der PTC-
Kaltleitersensor ist in einem Kunststoffrohr vergossen, das sich am Ende des Messingrohres
befindet. Der Stabsensor wird mit einem Prozessanschluss mit ½¨-Außengewinde am Behälter
oder Tank befestigt.

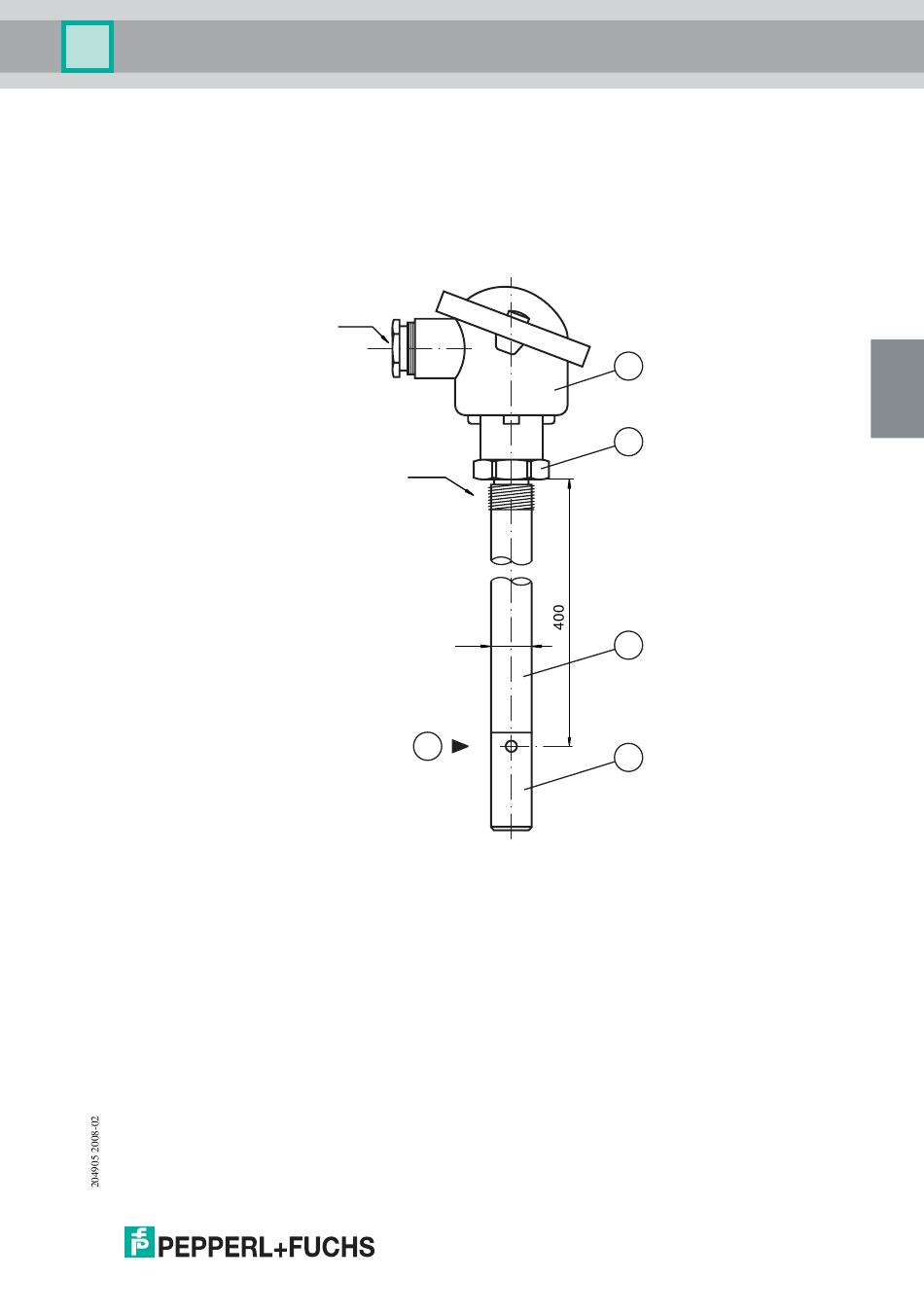

1 Anschlusskopf
2 Prozessanschluss mit Verschraubung ½¨
3 Messingrohr, Länge 400 mm
4 Sensor vergossen im Kunststoffrohr
5 Schaltpunkt
Der Schaltpunkt des Füllstandssensors befindet sich in Höhe der 5 mm-Bohrung des
Kunstoffrohres.
PG16
R½
Ø18
5
1
2
3
4
