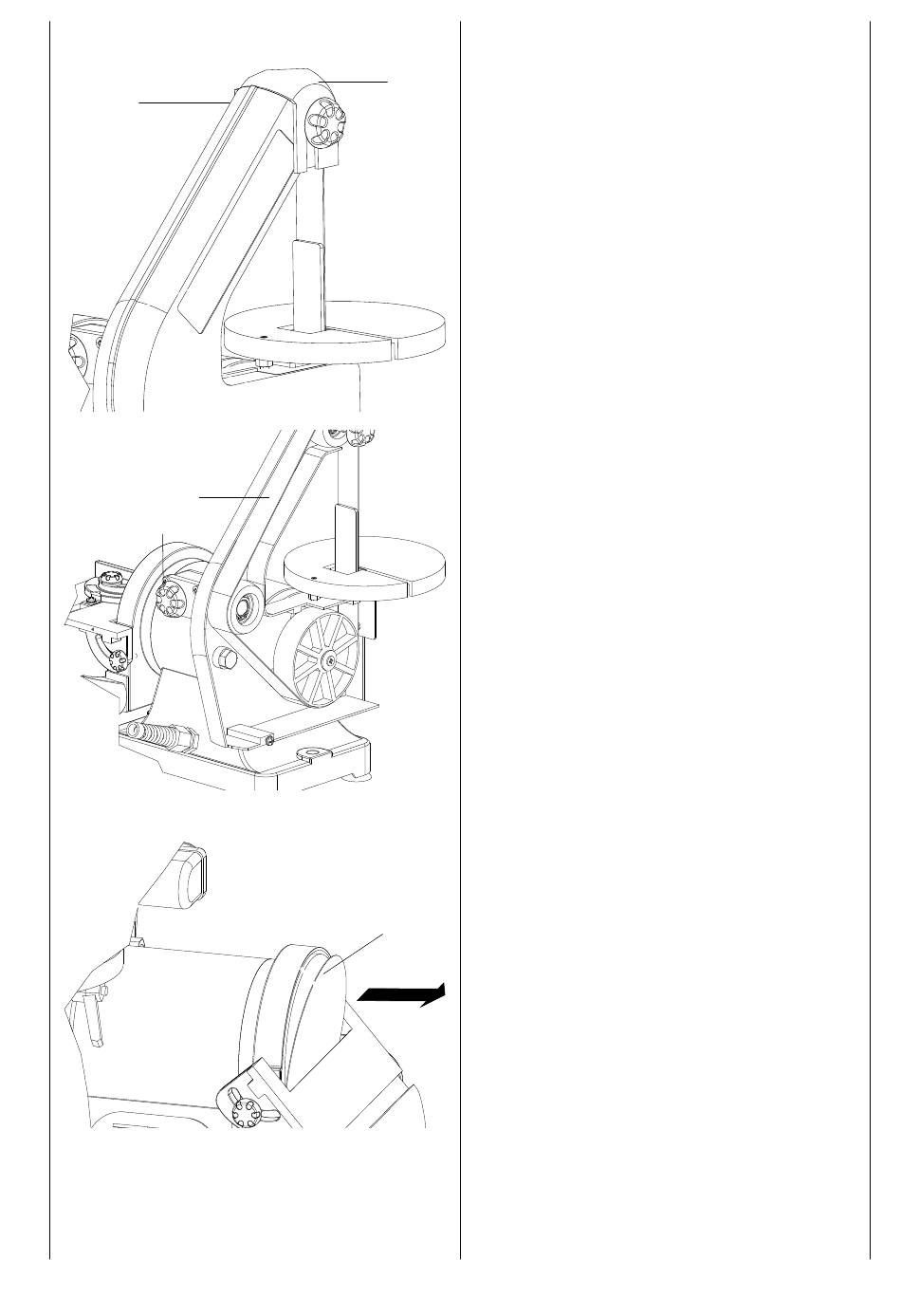

Ein- und Ausbau des Schleifbandes, Fig. 15 – 16
1 Lösen Sie die Sechskantschraube (a) für die obere
Haube (e).
e
2 Lösen Sie die beiden Kreuzschlitz­Schrauben, (b)
die die seitliche Haube halten. Neigen Sie die seit-
liche Haube gegen sich selbst und heben Sie diese
ab (zwei Nocken des Maschinengestells).
3 Lösen Sie den Führungsknopf des Bandes (c). Ent-
fernen Sie das Schleifband (d) von den drei Rollen.
4 Installieren Sie das neue Band und setzen Sie die
Haube (e) zurück. Ziehen Sie die Sechskantschrau-
be (a) wieder an.
Vergewissern Sie sich, dass das Band mittig läuft.
Bei Bedarf justieren Sie es (siehe Kapitel „Band-
führung").
Demontage und Montage des Schleiftellers Fig.17
Bei abgenutzter Schleifscheibe (e) ziehen Sie diese
vom Schleifteller ab. (Klettverschluss)
e
Setzen Sie die neue Scheibe mittig an und drücken
diese auf den Schleifteller.
Achtung! Wenn die Schleifscheibe nicht rund läuft,
wieder abziehen und neu justieren.
