Achten Sie darauf, dass das Schutzblech bis an die
Unterkante des Schleiftisches angestellt wird.
Neigen Sie den Schleiftisch, so müssen Sie das
Schutzblech in der Höhe verstellen.

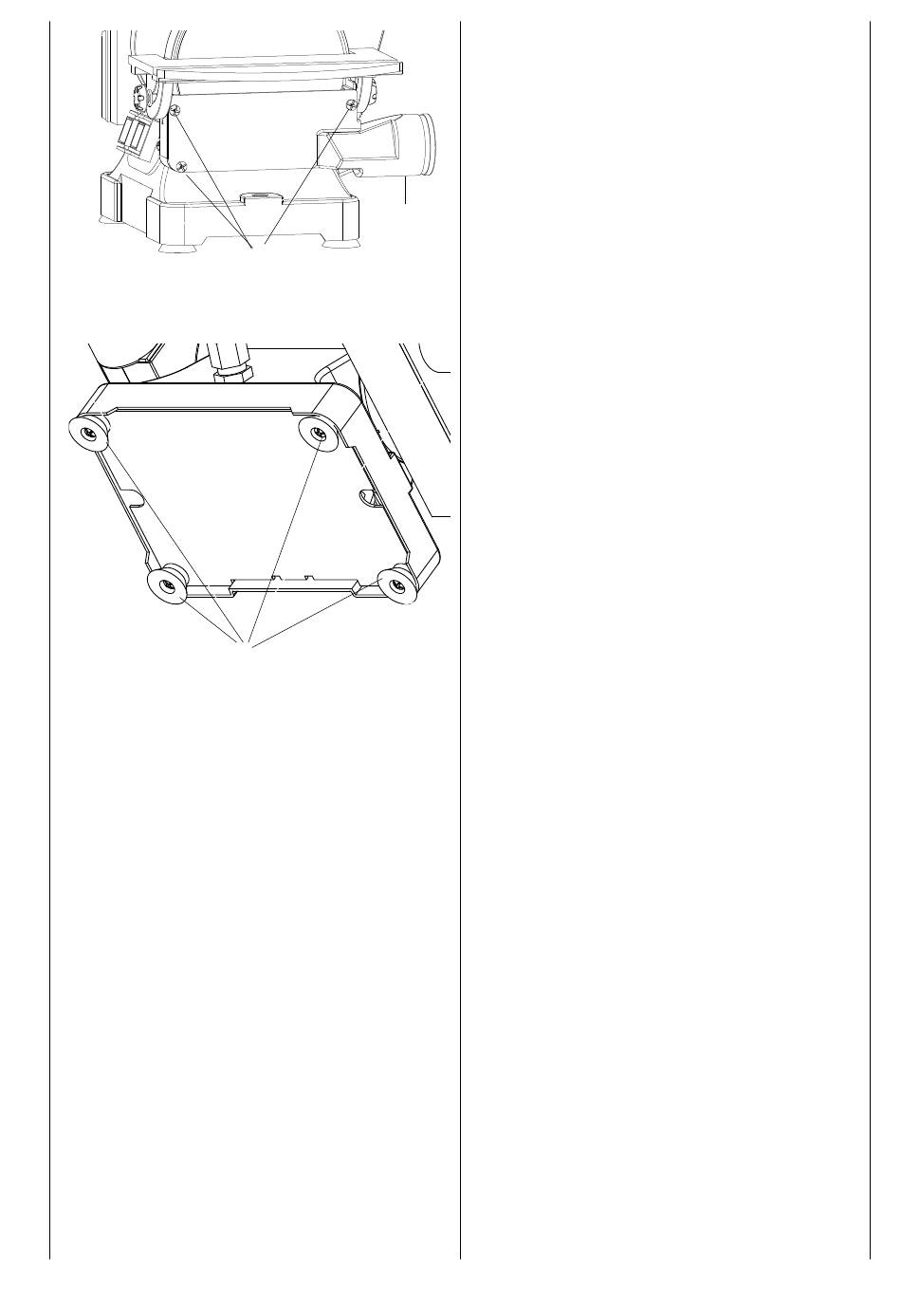

Montage der Gummifüße Fig. 6
Montieren Sie die 4 Gummifüße (1 a Fig.1) an die
Grundplatte
Achtung! Wenn die Maschine beim Arbeiten die
Tendenz zum Wandern oder Kippen zeigt, muss die
Maschine auf der Arbeitsfläche mit vier Schrauben
(nicht im Lieferumfang)fixiert werden.
Einsatz als stationäre Maschine
Für den andauernden Einsatz ist die Montage auf ei-
ner Werkbank empfehlenswert.
• Markieren Sie dazu die Bohrlöcher, indem Sie die
Schleifmaschine so platzieren, wie sie später in-
stalliert sein soll und zeichnen nun die Lage der zu
bohrenden Löcher auf die Werkbank.
• Bohren Sie die Löcher durch die Werkbank.
• Platzieren Sie die Schleifmaschine über den Lö-
chern und führen geeignete Schrauben von oben
durch die Löcher der Schleifmaschine und der
Werkbank.
• Von unten schrauben Sie nun die Schleifmaschine
mit untergelegten Beilagscheiben und passenden
Sechskantmuttern fest.
Einsatz als mobile Maschine
Für den mobilen Einsatz Ihrer Schleifmaschine ist die
Montage auf einer geeigneten Grundplatte (1) emp-
fehlenswert. Diese können Sie dann auf die jeweilige
Werkbank klemmen. Die Grundplatte sollte eine Min-
deststärke von 19 mm haben und ausreichend größer
als die Schleifmaschine sein, damit Sie Platz für die
Klemmen finden.
