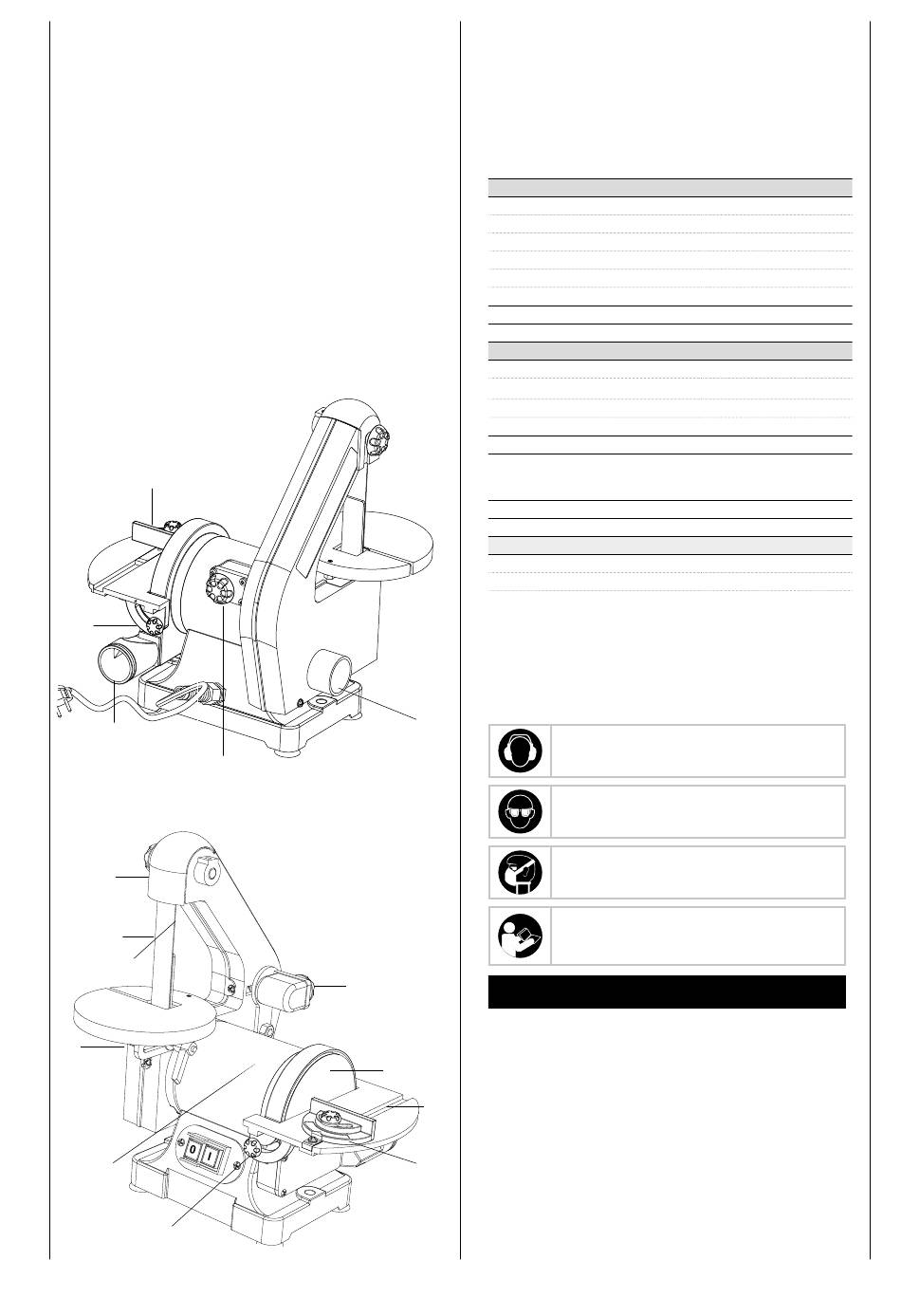

Scheppach BTS700 Original Instruction Manual page 6

12
6
10
9
3
1
7
2
8
6
6
• Verwenden Sie bei Zubehör sowie Verschleiß­ und
Er satzteilen nur Original­Teile. Ersatzteile erhalten
Sie bei Ihrem -Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern so wie Typ und Baujahr des Gerätes an.
Lieferumfang
Band­ und Teller­Schleifmaschine
Arbeitstisch für Bandschleifer
Arbeitstisch für Tellerschleifer
Absaugstutzen
Querschneidlehre
Beipackbeutel
Sechskantstift­Schlüssel SW 3
Bedienungsanweisung
Technische Daten
Baumaße LxBxH mm
ø Scheibe mm
Umdrehungen der Scheibe 1/min.
Schleifband Abmessungen mm
Schleifband Geschwindigkeit m/min
Tischabmessung mm
Schrägstellung Tisch
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1
Technische Änderungen vorbehalten!
Geräuschkennwerte nach EN 50144:
Schalldruck LpA = 81,2 dB(A)
Schallleistung LWA = 92,2 dB(A)
11
9
1 Schleifband
2 Schleifbandtisch
4
3 Schleifschutz
4 Tellerschleifband (Klettverschluss)
5
5 Schleiftisch verstellbar
6 Schleiftischverstellung
7 Ein­ Ausschalter
12
8 Motor
9 Schleifband­Verstellschraube
10 Absaugstutzen für Tellerschleifen
11 Absaugstutzen für Bandschleifen
12 Querschneidlehre
380/300/370
125
2850
25,4 x 762
820
Bandschleifer ø 148 mm
Tellerschleifer 184 x 98
mm
0°­45°
7,0
230­240V/50Hz
250W
Gehörschutz tragen!
Schutzbrille tragen!
Bei Staubentwicklung Atemschutz tragen!
Vor Inbetriebnahme Bedienungsanleitung
und Sicherheitshinweise lesen und beach-
ten!
Ausstattung
