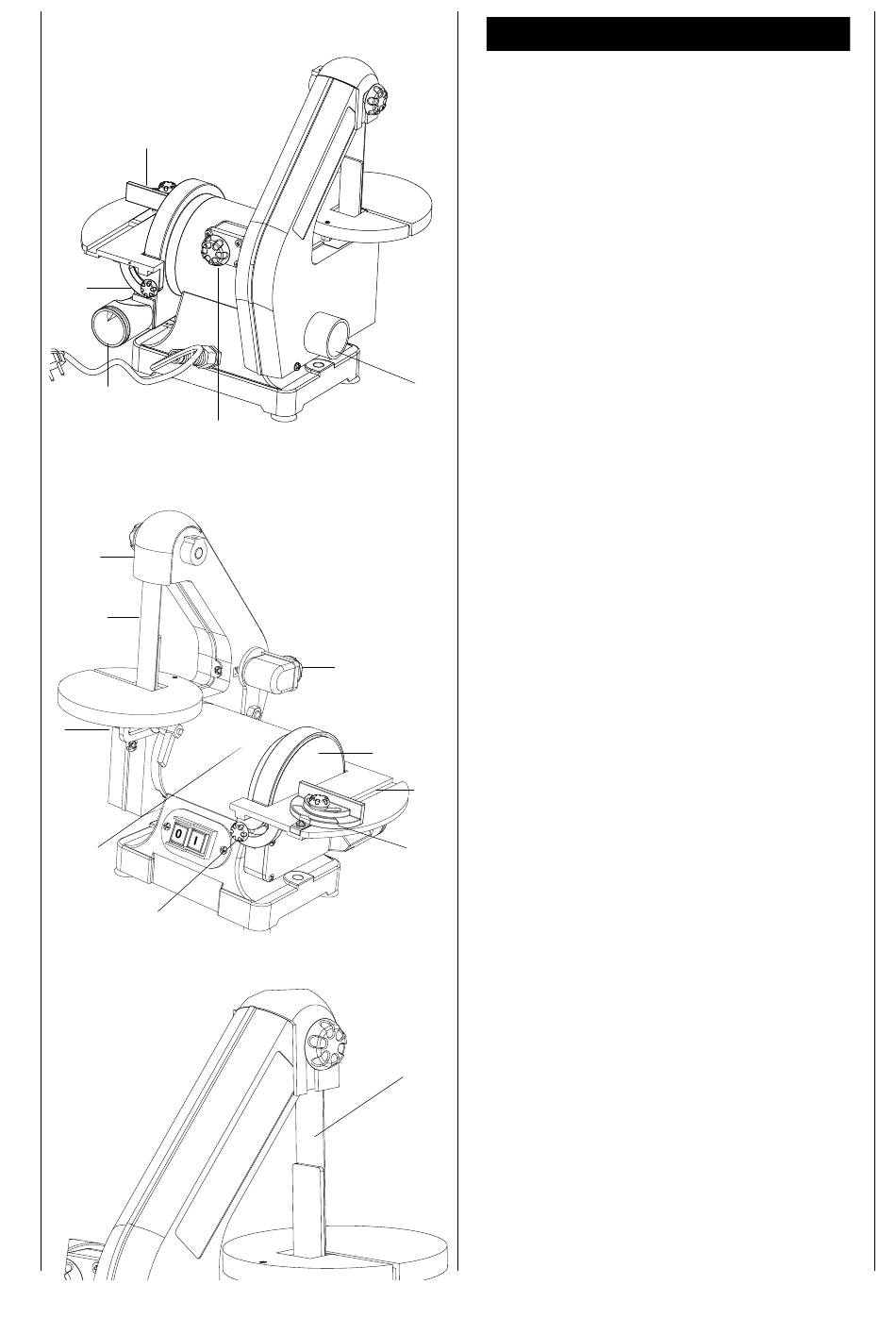

Fig. 1
12
6
10
9
3
1
2
8
6
Fig. 13
24
Ein- und Ausschalten der Schleifmaschine Fig. 1
Der Schalter (7) befindet sich am Elektrokasten. Zum
Einschalten drücken Sie auf „I" (grün). Zum Ausschal-
ten drücken Sie auf „O" (rot).
Querschneidlehre Fig. 1
Eine Querschneidlehre ( 12 ) zur Verwendung auf
dem Tellertisch wurde mit der Schleifmaschine mit-
geliefert
Die Führung kann bis 45° nach links oder rechts ver-
wendet werden, indem man den Verriegelungsknopf
löst und die Querschneidlehre auf den gewünschten
Winkel einstellt. Dann wird der Knopf wieder ange-
zogen.
11
9
4
5
12
Stützplatte für das Band Fig. 13
Die Stützplatte (f) ist ein sehr widerstandsfähiges
Stahlstück, das eine gute Stützoberfläche während
des Schleifens bietet.
Die Platte muss so justiert werden, dass sie beinahe
das Schleifband berührt. Zum Einstellen lösen Sie
f
die beiden Schrauben, die die Platte am Maschinen-
rahmen halten. Dann justieren Sie die Platte und zie-
hen die Schrauben wieder an.
Um die Platte zu entfernen, um besondere Arbeiten
auszuführen (zum Beispiel polieren oder Konturen
schleifen), lösen Sie die beiden Befestigungsschrau-
ben und entfernen Sie die Platte.
Inbetriebnahme
